连接管路敷设安装工程检验批质量验收记录表
单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

项别
项目
质 量
施工单位检查评定记录
监理（建设）单位验收记录
主控项目
1
坡度
管路的水平段应保持一定的坡度，倾斜方向必须正确

2
管路试压
管路的强度、严密性和真空度试验必须符合设计院要求和有关规定

3
焊接
焊缝表面及热影响区不得有裂纹；焊缝表面不得有气孔和夹渣等缺陷。有特殊要求的焊口必须符合规定

4
不锈钢焊缝
不锈钢管道自焊缝表面及热影响区，不得有裂纹和过烧；焊缝表面不得有气孔和夹渣等缺陷
氩弧焊的焊缝表面不得有发黑、发渣和钨的飞溅物等缺陷

5
铜（紫铜、黄铜）管焊缝
表面不提有裂缝、气孔和未熔合等缺陷
钎焊的焊缝表面应光洁，不应有较大焊瘤及焊接边缘被熔化等缺陷

6
铝（纯铝、合金铝）管道焊缝
管道的焊缝及影响区不得有裂纹和过烧；焊缝表面不得有气孔和夹渣等缺陷
氩弧焊的焊缝表面不得有发黄、发黑、发渣或花斑和钨的飞溅物等缺陷

7
分析器放空管
位置和高度必须符合设计要求

8
清洗、脱脂
需要清洗、脱脂的管道、仪表、阀门、部件、附件、垫片和填料等，必须按规定严格进行清洗脱脂

一般项目
1
支（桥）架安装
支架应平正、牢固，排列整齐，间距均匀

2
线槽和桥架
应外形完整，，横平竖直，固定牢固，连接处不应错口，不同宽度的线槽和桥回相接应平缓过渡

3
管路材料
管子、管件和焊接材料的材质、规格应符合设计要求和有关规定

4
管路安装
管路排列应减少弯曲和交叉，连接正确，敷设平直，固定牢固，标志清晰齐全

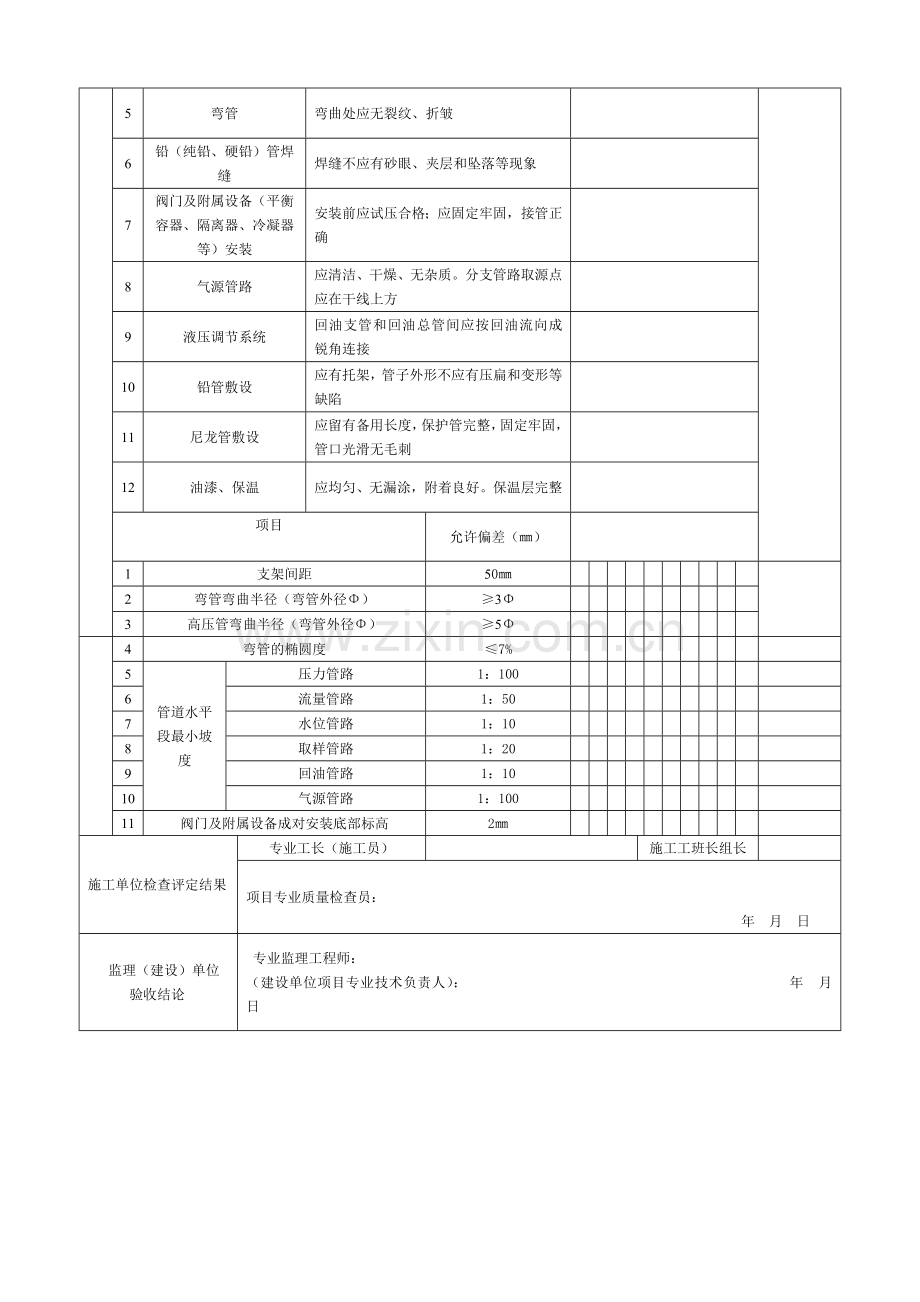

5
弯管
弯曲处应无裂纹、折皱

6
铅（纯铅、硬铅）管焊缝
焊缝不应有砂眼、夹层和坠落等现象

7
阀门及附属设备（平衡容器、隔离器、冷凝器等）安装
安装前应试压合格；应固定牢固，接管正确

8
气源管路
应清洁、干燥、无杂质。分支管路取源点应在干线上方

9
液压调节系统
回油支管和回油总管间应按回油流向成锐角连接

10
铅管敷设
应有托架，管子外形不应有压扁和变形等缺陷

11
尼龙管敷设
应留有备用长度，保护管完整，固定牢固，管口光滑无毛刺

12
油漆、保温
应均匀、无漏涂，附着良好。保温层完整

项目

允许偏差（㎜）

1
支架间距
50㎜

2
弯管弯曲半径（弯管外径Φ）
≥3Φ

3
高压管弯曲半径（弯管外径Φ）
≥5Φ

4
弯管的椭圆度
≤7%

5
管道水平段最小坡度
压力管路
1：100

6
流量管路
1：50

7
水位管路
1：10

8
取样管路
1：20

9
回油管路
1：10

10
气源管路
1：100

11
阀门及附属设备成对安装底部标高
2㎜

施工单位检查评定结果
专业工长（施工员）

施工工班长组长

项目专业质量检查员：
年 月 日

监理（建设）单位
验收结论

专业监理工程师：
（建设单位项目专业技术负责人）： 年 月 日
