铁路站场路基基床底层改良土施工技术交底.docx

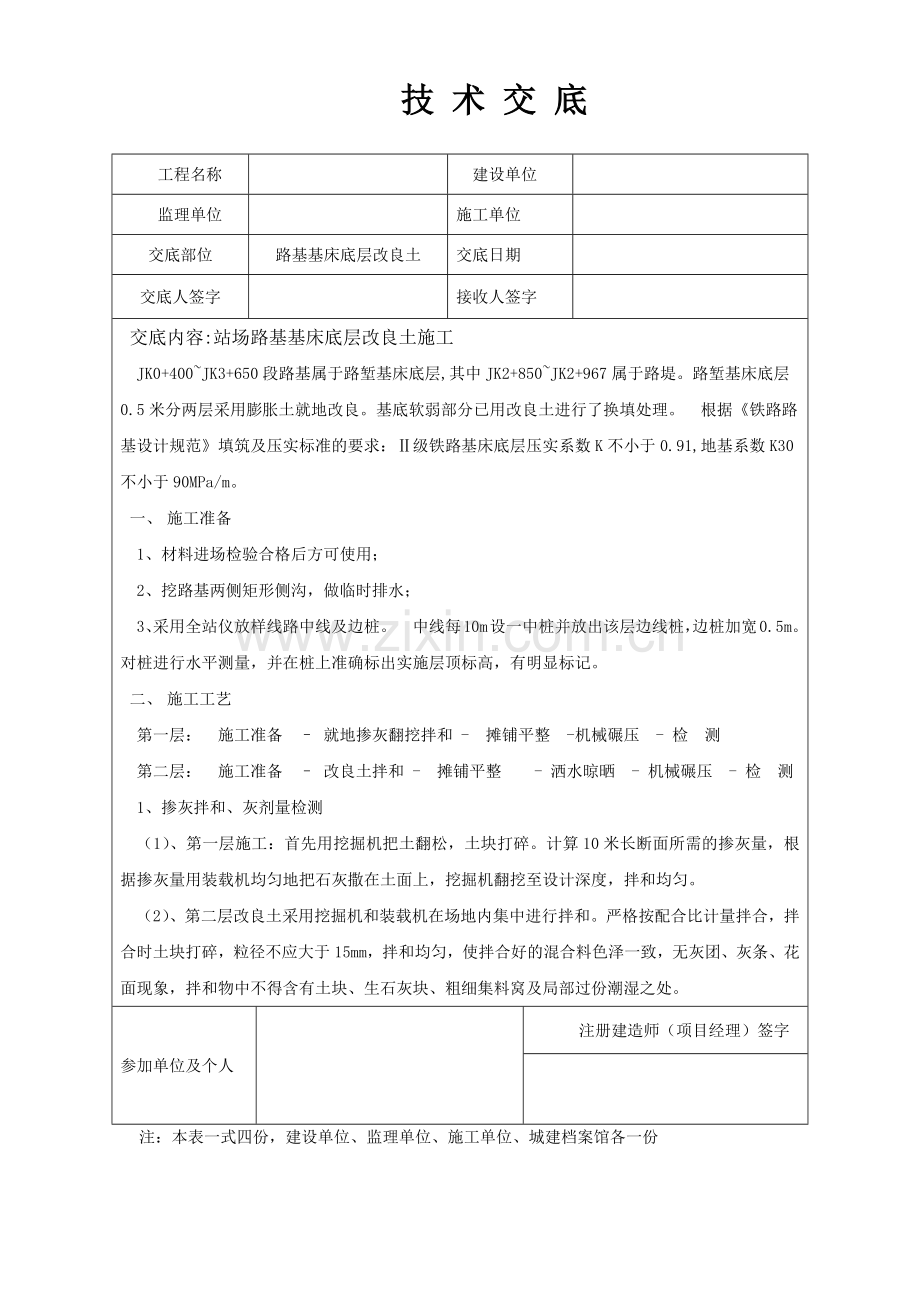

技 术 交 底
工程名称

建设单位

监理单位

施工单位

交底部位
路基基床底层改良土
交底日期

交底人签字

接收人签字

交底内容:站场路基基床底层改良土施工
JK0+400~JK3+650段路基属于路堑基床底层,其中JK2+850~JK2+967属于路堤。路堑基床底层0.5米分两层采用膨胀土就地改良。基底软弱部分已用改良土进行了换填处理。 根据《铁路路基设计规范》填筑及压实标准的要求：Ⅱ级铁路基床底层压实系数K不小于0.91,地基系数K30不小于90MPa/m。
一、 施工准备
1、材料进场检验合格后方可使用；
2、挖路基两侧矩形侧沟，做临时排水；
3、采用全站仪放样线路中线及边桩。 中线每10m设一中桩并放出该层边线桩，边桩加宽0.5m。对桩进行水平测量，并在桩上准确标出实施层顶标高，有明显标记。
二、 施工工艺
第一层： 施工准备 – 就地掺灰翻挖拌和 - 摊铺平整 -机械碾压 - 检 测
第二层： 施工准备 – 改良土拌和 - 摊铺平整  - 洒水晾晒 - 机械碾压 - 检 测
1、掺灰拌和、灰剂量检测
（1）、第一层施工：首先用挖掘机把土翻松，土块打碎。计算10米长断面所需的掺灰量，根据掺灰量用装载机均匀地把石灰撒在土面上，挖掘机翻挖至设计深度，拌和均匀。
（2）、第二层改良土采用挖掘机和装载机在场地内集中进行拌和。严格按配合比计量拌合，拌合时土块打碎，粒径不应大于15mm，拌和均匀，使拌合好的混合料色泽一致，无灰团、灰条、花面现象，拌和物中不得含有土块、生石灰块、粗细集料窝及局部过份潮湿之处。
参加单位及个人

注册建造师（项目经理）签字

注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份
技 术 交 底
工程名称

建设单位

监理单位

施工单位

交底部位

交底日期

交底人签字

接收人签字

交底内容:站场路基基床底层改良土施工
2、土样最佳含水量为6.5%，含水量控制在最佳含水量的±2%。含水量过高时应进行晾晒。3、装载机配合挖掘机进行拌和，拌和遍数为2~3遍，拌后的改良土无大的土粒，拌和后及时检测灰剂量，灰剂量小于7%，进行补灰拌和。
3、填筑
（1）、在填筑范围内，用石灰画5m*5m方格，松铺系数为1.2，根据松铺厚度，计算每方格倒土量，施工现场由专人指挥；
（2）、纵向全断面填筑，加宽0.5m；
（3）、标高及平整度的控制
a、填前测量填前标高；
b、摊铺填料时采用装载机按设定的松铺厚度进行摊铺、整形和初平，平地机精平并配合人工修补；混合料均匀摊铺，不得出现纵向接缝，不宜中断。当因故中断超过2h时，设置横向施工缝，横向接缝采用搭接施工。摊铺过程中整形按设计横坡进行，严禁运料车辆在整形后的改良土上通行。初步整形后，检查改良土的松铺厚度，根据情况进行补料或减料。为确保填层表面平整，平地机初平后用压路机静压，再用平地机以较小的切土深度精平。
c、根据松铺厚度标记的中桩、边桩高度，重新对填料顶标高进行复核。
4、碾压及压实系数控制
(1)碾压时，采用振动压路机先静压一遍，然后再振压至压实度达到规范要求止。碾压时先慢后快、先轻后重、由两侧至中间、轮迹重叠不小于40cm，碾压时确保均匀，无漏压、无死角、无明
参加单位及个人

注册建造师（项目经理）签字

注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份
技 术 交 底
工程名称

建设单位

监理单位

施工单位

交底部位
路基基床底层改良土
交底日期

交底人签字

接收人签字

交底内容:站场路基基床底层改良土施工
显轮迹。
(2) 碾压遍数及碾压速度：碾压6遍，静压1遍，低频1遍，高频3遍，静压1遍。先轻后重，先慢后快，先边后中，最大速度不大于3km/h。
5、标高、横坡检测
完成碾压遍数后，立即检验压实度（要及时拿出试验结果），压实不足要立即补压，直到满足压实要求为止。成型后的两日内完成平整度、标高、横坡度、宽度、厚度等检验，检验不合格要求采取措施预以处理。
6、养生
改良土碾压完成后，洒水进行养生，改良土表面保湿养生不少于7天。养生期间勿使改良土过湿，更不能忽干忽湿，严格控制好交通，除洒水车外封闭交通。当下层检验如压实度、平整度等指标合格后，上层填土能连续施工时可不进行专门的养生。
三、施工质量保证措施
1、原材料质量控制
（1）、石灰中活性CaO、MgO含量不低于55%，粒径不大于5mm；
（2）、建立原材料进场台帐，不合格的材料要及时清除退场；
（3）、清除取土场树根，土中硫酸盐含量不大于0.8%，有机质含量小于10%。
2、施工过程控制
参加单位及个人

注册建造师（项目经理）签字

注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份
技 术 交 底
工程名称

建设单位

监理单位

施工单位

交底部位
路基基床底层改良土
交底日期

交底人签字

接收人签字

交底内容:站场路基基床底层改良土施工
（1）、石灰消解
生石灰消解后石灰等级符合II级及以上技术标准，无大于1mm石灰颗粒。
（2）、松铺厚度
考虑到压实质量和改良土厚度的要求，松铺厚度不大于30cm。
（3）、灰剂量
灰剂量允许偏差为-0.5%~+1.0%，即当灰剂量介于6.5%~8%时符合规范要求。
（4）、拌和
拌和2~3遍后，确保无大于15mm的土粒，否则继续拌和； 拌和均匀无灰团、灰条、色泽一致；
（5）、机械碾压
a、碾压机械：工作重量不小于20t；
b、碾压速度：不大于3Km/h；
c、碾压时纵向轮迹重叠宽度不小于40cm，碾压后不得有明显轮迹，不得有“弹簧”、松散、起皮现象，压实层面平整；
d、碾压遍数：不小于6遍。
（6）、路基宽度、平整度、横坡
a、路基每半幅填筑宽度大于设计值20cm；
b、路基平整度小于15mm；
参加单位及个人

注册建造师（项目经理）签字

注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份
技 术 交 底
工程名称

建设单位

监理单位

施工单位

交底部位
路基基床改良土
交底日期

交底人签字

接收人签字

交底内容: 站场路基基床底层改良土施工
c、横坡满足设计要求；
（7）、改良土分段处处理
改良土分段处挖成台阶状，挖除已施工长度不小于1m，上下两层接头错开不小于3m。
3、内业资料控制
根据《铁路路基工程施工质量验收标准》的要求自检合格后，报请项目部进行验收合格后，报请监理工程师及建设指挥部进行验收，填写内业资料及影像资料。全部验收合格后进行下层的施工。
参加单位及个人

注册建造师（项目经理）签字

注：本表一式四份，建设单位、监理单位、施工单位、城建档案馆各一份
