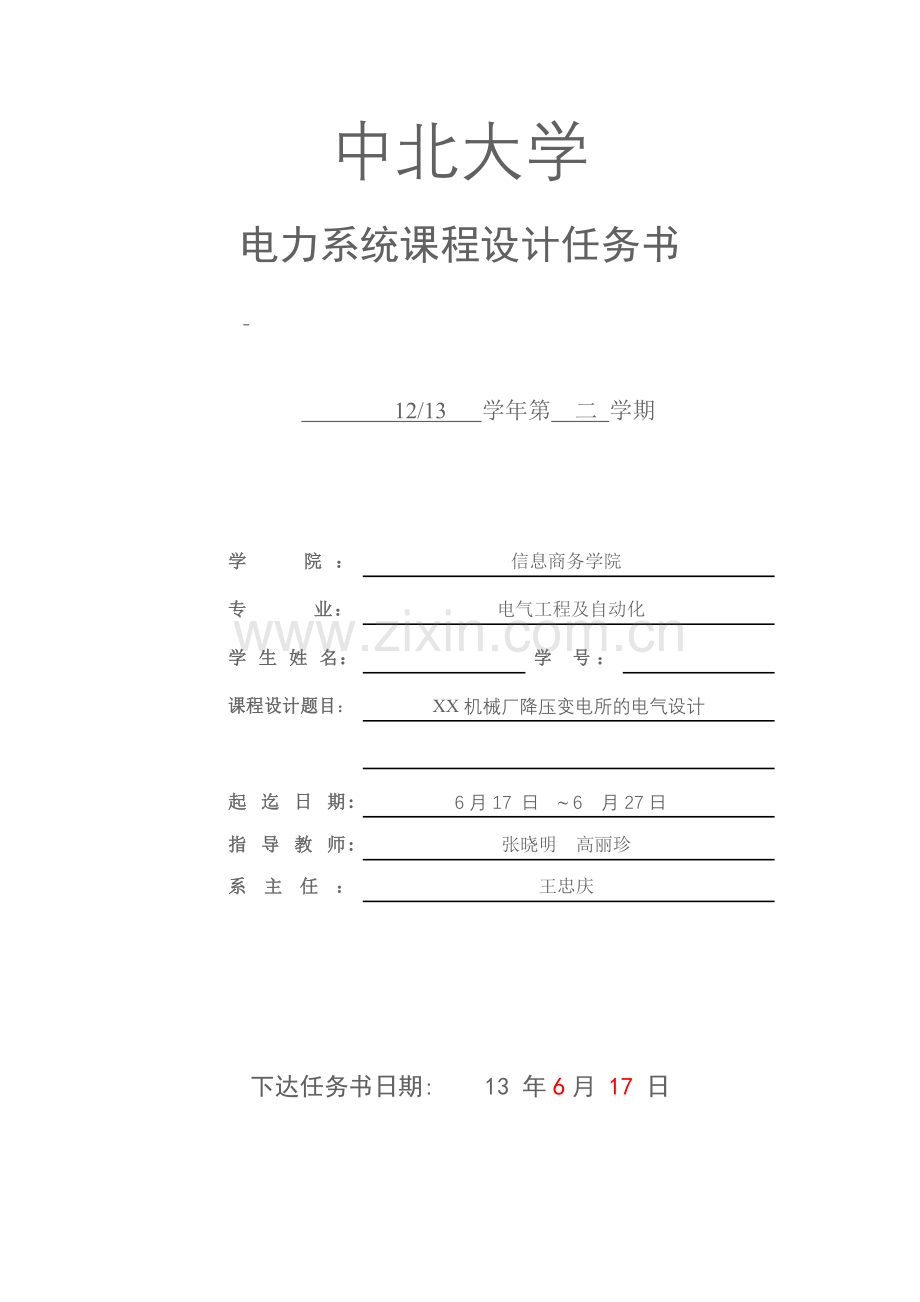

中北大学
电力系统课程设计任务书

12/13 学年第 二 学期

学 院：
信息商务学院
专 业：
 电气工程及自动化
学 生 姓 名：

学 号：

课程设计题目：
XX机械厂降压变电所的电气设计

起 迄 日 期:
6月17 日 ~ 6 月27日
指 导 教 师:
张晓明 高丽珍
系主任：
王忠庆

下达任务书日期: 13 年6月 17 日

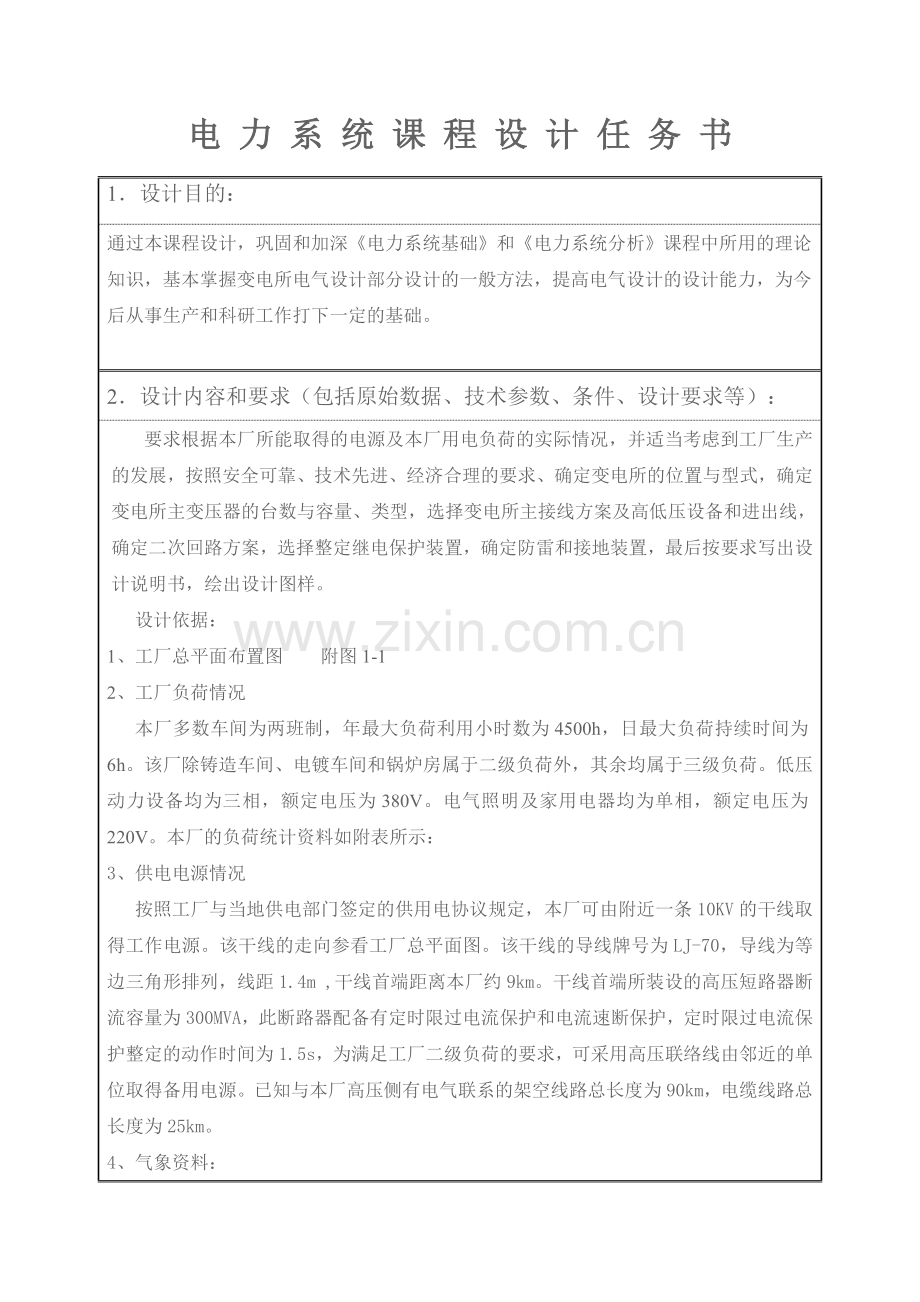

电 力 系 统 课 程 设 计 任 务 书
1．设计目的：
通过本课程设计，巩固和加深《电力系统基础》和《电力系统分析》课程中所用的理论知识，基本掌握变电所电气设计部分设计的一般方法，提高电气设计的设计能力，为今后从事生产和科研工作打下一定的基础。

2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：
 要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求、确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。
设计依据：
1、工厂总平面布置图 附图1-1
2、工厂负荷情况
本厂多数车间为两班制，年最大负荷利用小时数为4500h，日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。低压动力设备均为三相，额定电压为380V。电气照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如附表所示：
3、供电电源情况
按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10KV的干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LJ-70，导线为等边三角形排列，线距1.4m ,干线首端距离本厂约9km。干线首端所装设的高压短路器断流容量为300MVA，此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为1.5s，为满足工厂二级负荷的要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为90km，电缆线路总长度为25km。
4、气象资料：
本厂所在地区的年最高温度38℃，年平均气温为16℃，年最低温度为-10℃，年最热月平均最高温度32℃，年最热月平均气温为25℃，年最热月地下0.8M处平均温度25℃，当地主导风向为南风，年雷暴日数30天。
5、地质水文资料：
平均海拔800M，地层以沙粘土为主，地下水位5m。
6、电费制度
供电贴费800元/KVA。每月电费按两部电费制：基本电费为按主变压器容量计为18元/KVA，动力电费为0.2元/KW.H，照明电费为0.5元/KW.H。工厂最大负荷时功率因数不得小于 0.92 。

3．设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕：
提交课程设计说明书一份。

4．主要参考文献：

1 刘介才， 工厂电气设计指导.北京：机械工业出版社

5．工作计划及进度：
2013年6月17日 ~6 月19日负荷计算与无功补偿
6月20~ 6 月21日 确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型
6月22日 ~6月 25日 确定变电所主接线方案及高低压电气设备和进出线，确定防雷和接地装置
6月26日 ~ 6月27日 编写课程设计报告，答辩或成绩考核
系主任审查意见：

签字：
年 月 日

附表 1-1 工厂负荷统计资料

厂房编号
厂房名称
负荷类别
设备容量/KW
需要系数Kd
功率因数
1
铸造车间
动力
300
0.30
0.67
照明
9
0.85
1.0
2
锻压车间
动力
350
0.25
0.63
照明
7
0.78
1.0
3
金工车间
动力
280
0.2
0.63
照明
8
0.8
1.0
4
工具车间
动力
330
0.30
0.64
照明
8.5
0.75
1.0
5
电镀车间
动力
260
0.50
0.75
照明
8.5
0.8
1.0
6
热处理车间
动力
170
0.50
0.75
照明
8.0
0.8
1.0
7
装配车间
动力
140
0.35
0.7
照明
8.0
0.70
1.0
8
机修车间
动力
180
0.23
0.7
照明
3.8
0.8
1.0
9
锅炉房
动力
75
0.75
0.75
照明
1.6
0.8
1.0
10
仓库
动力
24
0.35
0.85
照明
1.5
0.8
1.0
生活区
照明
330
0.72
0.95

附图 1-1 工厂总平面布置图
