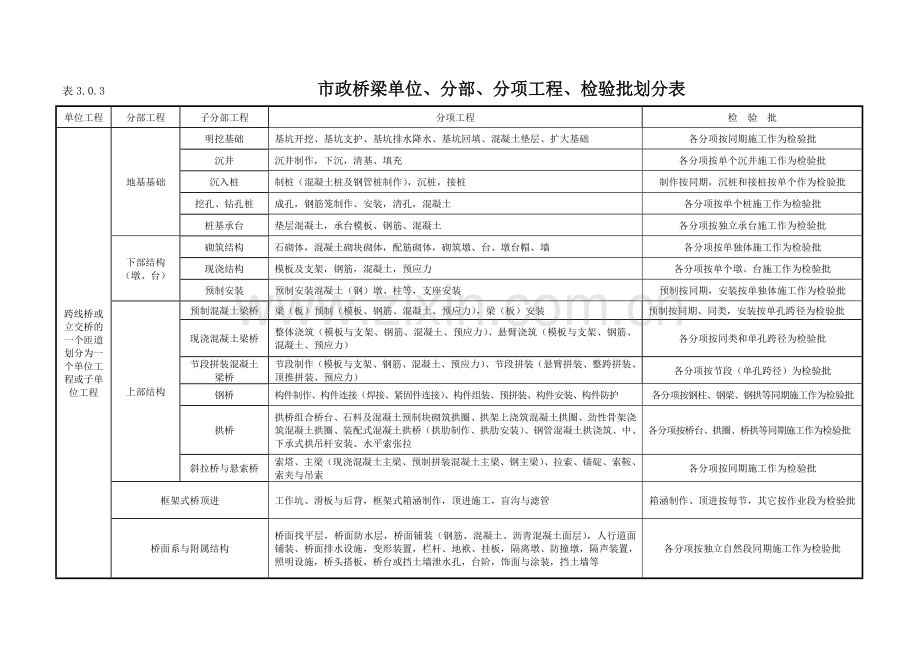

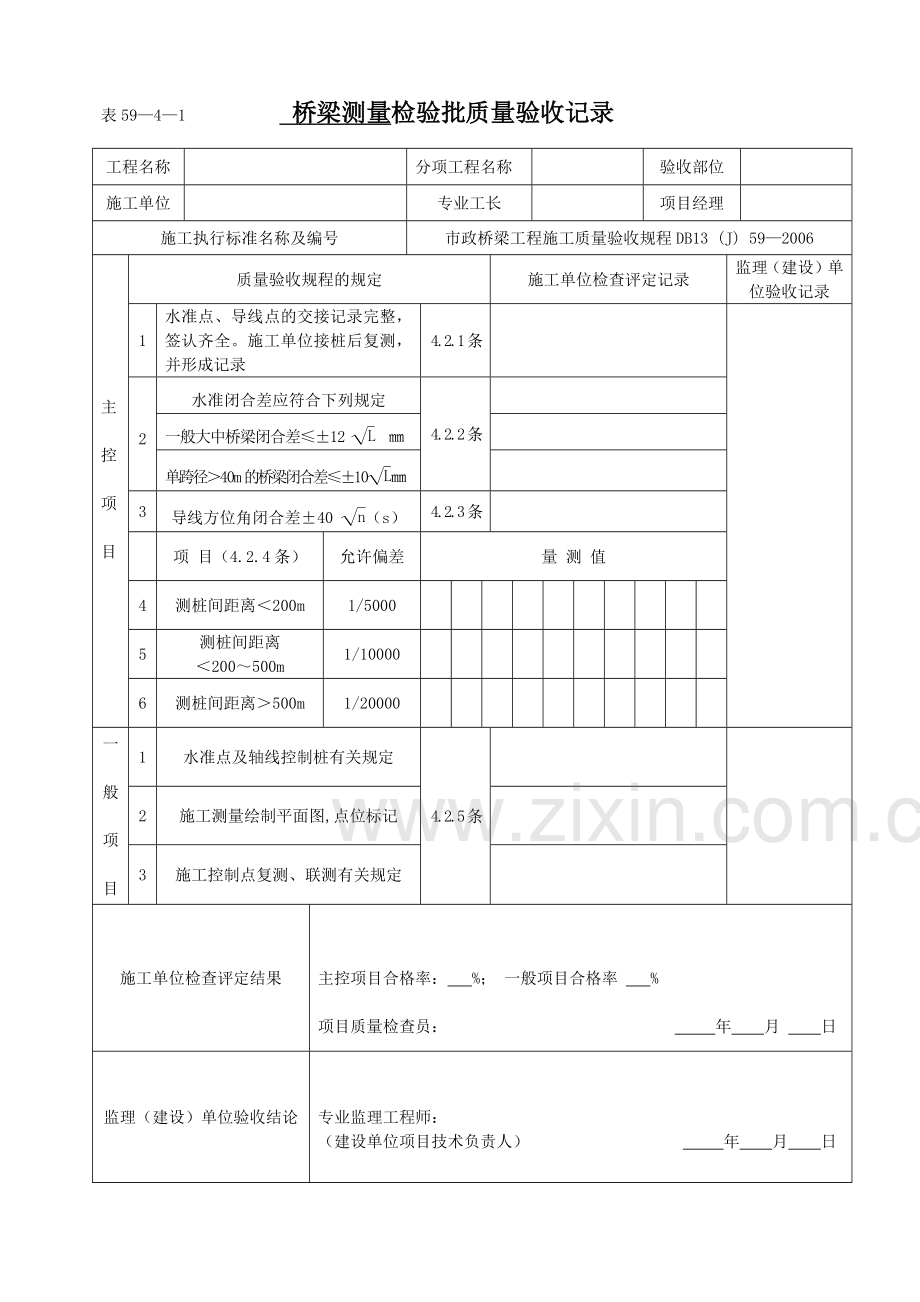

表3.0.3 　　　　　　　　　　　　　　　　　　市政桥梁单位、分部、分项工程、检验批划分表单位工程分部工程子分部工程分项工程检　验　批跨线桥或立交桥的一个匝道划分为一个单位工程或子单位工程地基基础明挖基础基坑开挖、基坑支护、基坑排水降水、基坑回填、混凝土垫层、扩大基础各分项按同期施工作为检验批沉井沉井制作，下沉，清基、填充各分项按单个沉井施工作为检验批沉入桩制桩（混凝土桩及钢管桩制作），沉桩，接桩制作按同期，沉桩和接桩按单个作为检验批挖孔、钻孔桩成孔，钢筋笼制作、安装，清孔，混凝土各分项按单个桩施工作为检验批桩基承台垫层混凝土，承台模板、钢筋、混凝土各分项按独立承台施工作为检验批下部结构（墩、台）砌筑结构石砌体，混凝土砌块砌体，配筋砌体，砌筑墩、台、墩台帽、墙各分项按单独体施工作为检验批现浇结构模板及支架，钢筋，混凝土，预应力各分项按单个墩、台施工作为检验批预制安装预制安装混凝土（钢）墩、柱等，支座安装预制按同期，安装按单独体施工作为检验批上部结构预制混凝土梁桥梁（板）预制（模板、钢筋、混凝土、预应力），梁（板）安装预制按同期、同类，安装按单孔跨径为检验批现浇混凝土梁桥整体浇筑（模板与支架、钢筋、混凝土、预应力）、悬臂浇筑（模板与支架、钢筋、混凝土、预应力）各分项按同类和单孔跨径为检验批节段拼装混凝土梁桥节段制作（模板与支架、钢筋、混凝土、预应力）、节段拼装（悬臂拼装、整跨拼装、顶推拼装、预应力）各分项按节段（单孔跨径）为检验批钢桥构件制作、构件连接（焊接、紧固件连接）、构件组装、预拼装、构件安装、构件防护各分项按钢柱、钢梁、钢拱等同期施工作为检验批拱桥拱桥组合桥台、石料及混凝土预制块砌筑拱圈、拱架上浇筑混凝土拱圈、劲性骨架浇筑混凝土拱圈、装配式混凝土拱桥（拱肋制作、拱肋安装）、钢管混凝土拱浇筑、中、下承式拱吊杆安装、水平索张拉各分项按桥台、拱圈、桥拱等同期施工作为检验批斜拉桥与悬索桥索塔、主梁（现浇混凝土主梁、预制拼装混凝土主梁、钢主梁）、拉索、锚碇、索鞍、索夹与吊索各分项按同期施工作为检验批框架式桥顶进工作坑、滑板与后背，框架式箱涵制作，顶进施工，盲沟与滤管箱涵制作、顶进按每节，其它按作业段为检验批桥面系与附属结构桥面找平层，桥面防水层，桥面铺装（钢筋、混凝土、沥青混凝土面层），人行道面铺装、桥面排水设施，变形装置，栏杆、地袱、挂板，隔离墩、防撞墩，隔声装置，照明设施，桥头搭板，桥台或挡土墙泄水孔，台阶，饰面与涂装，挡土墙等各分项按独立自然段同期施工作为检验批工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 主控项目质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录 1 水准点、导线点的交接记录完整，签认齐全。施工单位接桩后复测，并形成记录 4.2.1条 2 水准闭合差应符合下列规定 4.2.2条一般大中桥梁闭合差≤±12 ㎜单跨径＞40m的桥梁闭合差≤±10㎜ 3 导线方位角闭合差±40 （s） 4.2.3条项目（4.2.4条）允许偏差量测值 4 测桩间距离＜200m 1/5000 5 测桩间距离＜200～500m 1/10000 6 测桩间距离＞500m 1/20000 一般项目 1 水准点及轴线控制桩有关规定 4.2.5条 2 施工测量绘制平面图,点位标记 3 施工控制点复测、联测有关规定施工单位检查评定结果主控项目合格率： %；一般项目合格率 % 项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—4—1 桥梁测量检验批质量验收记录表59—5—1 基坑开挖检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 基础承重面应在天然状态下修理平整。如有超挖或软弱层要进行处理 5.2.1条 2 地基承载力符合设计要求 5.2.2条一般项目 1 施工排水、降水和基坑施工应编制专项施工方案 5.2.3条 2 基坑边缘外需要保护的建筑物布置开挖监测点。开挖前应测得监测项目初始值 5.2.4条 3 地基不得受水浸泡或受冻 5.2.5条 4 施工时基坑周边严禁超堆荷载 5.2.6条 5 基坑放坡或支护必须符合施工组织设计的要求 5.2.7条 6 基坑支护系统的安装、使用及拆除应安全可靠 5.2.8条项目（5.2..9条）允许偏差（mm）量　测　值（mm） 7 基地高程土方 0，-20 石方 +50，-200 8 轴线位移 ≤50 9 基坑尺寸 ≥设计要求＋B 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59－5－2 基坑支护（钢板桩围护）检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 钢板桩的入土深度必须符合经审批的施工组织设计的要求 5.3.1条一般项目 1 围堰顶高程应满足施工要求，一般应高出施工期最高水位0.5m，并考虑波浪、壅水等因素所预留的安全高度 5.3.2条施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—5—3 基坑支护（钻孔灌注桩、深层搅拌桩组合围护）检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 钻孔灌注桩混凝土抗压强度应符合要求。混凝土必须连续浇筑不得中断，桩身混凝土应进行完整性检验 5.3.3条 2 深层搅拌桩必须保证水泥掺入量。桩尖高程必须符合设计要求 5.3.4条一般项目项目（5.3.5条）允许偏差（mm）量测值（mm） 1 桩身垂直度 ≤1% 2 桩位 50 3 桩径 ≥设计要求 4 桩长 ≥设计要求施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—5—4 基坑支护（套箱围堰）检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录一般项目 1 套箱箱体高度和平面尺寸符合施工工艺要求，套箱围堰直接作为承台外模时平面尺寸符合设计要求 5.3.6条项　　目 (5.3.7条) 允许偏差（mm）量　测　值（mm） 2 内侧平面尺寸替代承台外模 ±10 不替代承台外模 ±50 3 倾斜度 H/100 4 轴线偏差替代承台外模 ±15 不替代承台外模 ±20 5 封底混凝土高程 +20，-50 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—5—5 基坑排水降水检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录一般项目 1 基坑底与排水沟及集水坑底应保持一定坡度差 5.4.1条 2 集水坑、排水沟与基础保持一定距离 5.4.2条项　目（5.4.3条）允许偏差量　测　值 3 井管（点）垂直度（%） 1 4 井管（点）间距（mm） ≤150 5 井管（点）插入深度（mm） ≤200 6 过滤砂砾料填灌（%） 5 7 井点真空度（KPa）轻型井点＞60 喷射井点＞93 8 电渗井点阴阳极距离（mm）轻型井点 100 喷射井点 150 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年　月　日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年　月　日表59-5-6　　　　　基坑回填检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目项目（5.3.1条）压实度（％）（轻型击实法）量　测　值（％） 1 压实度（附试验记录）设计无要求时≥90 注：压实度应符合设计要求，位于道路下面应符合道路标准。一般项目 1 基坑回填前，基底上的淤泥和杂物等应清除干净 5.3.2条 2 基坑回填必须分层夯实、分层检验，压实后不得有翻浆现象。回填土中不得有淤泥、杂物和有机物质。 5.3.3条施工单位检查评定结果主控项目合格率：　 %；一般项目合格率： %。项目质量检查员：　　　　　　　年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）　　年月日表59—6—1 钢筋混凝土、预应力混凝土沉入桩检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 沉入桩的混凝土强度符合要求（附试验记录） 6.2.1条 2 钢筋等级、规格、尺寸、数量必须符合设计 6.2.2条 3 预制桩出场前检测，出场时有检测记录 6.2.3条一般项目 1 钢筋混凝土桩收缩裂缝宽度、深度，裂缝长度 6.2.4条 2 预应力混凝土沉入桩不得有裂缝 3 桩顶、桩尖附近不得有蜂窝、掉角、露筋 4 沿桩身长度棱角损坏的规定 5 桩的麻面深度、面积的规定 6.2.5条项　目（6.2.6条）允许偏差（mm）量测值（mm） 6 实心桩横截面边长 ±5 7 长度 ±50 8 桩尖对中轴线的倾斜 10 9 桩轴线的弯曲矢高 0.1%桩长，且≤20 10 桩顶平面对桩纵轴线的倾斜 1%桩径或边长，且≤3 11 接桩的接头平面与桩轴平面垂直度 0.5% 12 空心桩内径 ≥设计要求 13 壁厚 -5 14 直顺度矢高≤0.2%桩长施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—6—2 钢管沉入桩制作检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 材料符合设计要求和相关产品标准规定 6.3.1条 2 钢管桩焊接符合设计要求（附检测报告） 6.3.2条 3 钢管桩防腐符合设计要求和规范规定 6.3.3条 4 钢管桩出场时应有合格证明书 6.3.4条一般项目项目（6.3.5条）允许偏差（mm）量测值（mm） 1 外径 ±5 2 长度 0，+10 3 矢高 0.1%桩长且≤20 4 端部平整度 2 5 端部平面与桩身中心线的倾斜 1%桩径且≤3 6 管端椭圆度 0.5%桩径且≤5 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59-6-3 沉桩（钢筋混凝土桩、预应力混凝土管桩）检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 钢筋砼桩在沉入前，砼强度的规定 6.4.1条 2 最终贯入度或停打标准的规定 6.4.2条 3 沉桩前外观检查，并无损探伤检验 6.4.3条 4 大中桥沉桩开工前试桩等规定 6.4.4条 5 射水法沉桩停止射水的规定 6.4.5条 6 桩间用电弧焊接头焊接质量规定 6.4.6条 7 沉入桩沉入时严禁有劈裂现象 6.4.7条一般项目 1 钢筋混凝土桩接桩的规定 6.4.8条 2 预应力混凝土管桩接桩的规定 6.4.9条 3 沉入板桩时接榫、排列的规定 6.4.10条项目（6.4.11条）允许偏差（mm）量测值（mm） 4 桩位群桩中间桩 d/2且≤250 外缘桩 d/4 排架桩顺桥纵轴方向 40 垂直桥纵轴方向 50 5 桩尖高程 0，-100 6 斜桩倾斜度 ±15%tanθ 7 直桩垂直度 1%L 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—6—4 沉桩（钢管桩）检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 最终贯入度或停打标准的规定 6.4.2条 2 沉桩前外观检查，并探伤检验 6.4.3条 3 大中桥沉桩开工前试桩等规定 6.4.4条 4 射水法沉桩停止射水的规定 6.4.5条 5 桩间用电弧焊接头，焊接质量的规定 6.4.6条一般项目 1 钢管桩接桩时的规定 6.4.9条 2 沉入板桩时接榫、排列的规定 6.4.10条项目（6.4.12条）允许偏差（mm）量测值（mm） 3 桩位顺桥纵轴方向 d/10 垂直桥纵轴方向 d/5 4 斜桩倾斜度 ±15%tanθ 5 直桩垂直度 1%L 6 切割时桩顶高程 ±50 7 桩顶端面平整度 10 8 焊接外观接头间隙 2 接头上下管错口 d≥700 3 d＜700 2 咬肉深度 0.5 加强层高度 2 加强层宽度盖过焊口每边≤3 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—6—5 灌注桩检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 桩身混凝土抗压强度要求（附试压报告） 6.5.1条 2 灌注桩混凝土必须连续浇筑不得中断。桩身混凝土应进行完整性检验 6.5.2条 3 有关桥进行桩的承载力试验的规定 6.5.3条一般项目 1 护壁泥浆的性能指标按表6.5.4选用 6.5.4条 2 嵌入承台内的桩头及锚固钢筋长度要求 6.5.6条 3 钻孔灌注桩设备安装稳定，钻杆垂直 6.5.7条项目（6.5.5条、6.5.8条）允许偏差（mm）量测值（mm） 4 受力钢筋间距 ±10 5 箍筋间距 ±20 6 钢筋骨架直径 ±5 7 钢筋骨架长度 ±10 8 灌注桩孔径 ≥设计要求 9 灌注桩孔深 +500，0 10 桩位群桩 100 排架桩 50 11 直桩垂直度（挖孔） L/100（L/200） 12 斜桩倾斜度 ±15%tanθ 13 沉淀厚度摩擦桩 ≤300 支撑桩 50 14 钢筋骨架底面高程 ±50 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—6—6 沉井检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 预制沉井混凝土强度要求（附试压报告） 6.6.1条 2 沉井下沉对井壁混凝土强度要求 6.6.2条 3 沉井接高中轴线重合，并纠正沉井倾斜 6.6.3条一般项目 1 下沉至设计标高时基底面应平整、无超挖，封底混凝土要密实平整无渗漏 6.6.4条 2 混凝土表面平整、密实，无露筋和裂缝 6.6.5条项目（6.6.6条）允许偏差(mm) 量测值(mm) 3 沉井尺寸长、宽 ±50 半径 ±50 壁厚 ±15 4 两对角线长度差或直径差 ±1%且≤150 5 垂直度 0.25%H,且≤25 6 平整度 5 7 麻面 ≤1% 8 顶、底面轴线位移（纵横向） 1%H（H＜10m时允许100） 9 底板高程 ±100 10 垂直度 1%H 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—6—7 混凝土垫层检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 基坑垫层混凝土的强度应符合设计要求，其表面应平整、密实（附试验报告） 6.7.1条一般项目项目（6.7.2条）允许偏差（mm）量测值（mm） 1 顶面高程 0，-20 2 垫层厚度 ±20 3 中线每侧宽度 ≥设计要求施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—6—8 扩大基础（砌体基础）检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 扩大基础所用原材料应符合有关规定要求，使用前必须进场试验合格 6.8.1条 2 砂浆抗压强度符合设计要求（附试验报告） 6.8.3条一般项目 1 砌体基础必须分层错缝砌筑，咬茬紧密 6.8.4条 2 砌体基础灰缝饱满密实，勾缝坚固无脱落 6.8.6条项目（6.8.7条）允许偏差(mm) 量测值（mm）浆砌块石浆砌料石、砌块 4 断面尺寸 +40，0 +15，0 5 顶面高程 ±20 ±10 6 轴线位移 ≤20 ≤15 7 灰缝厚度 ±30 ±20 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—6—9 扩大基础（混凝土基础）检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 扩大基础所用原材料应符合有关规定要求，使用前必须进场试验合格 6.8.1条 2 混凝土抗压强度符合设计要求（附试验报告） 6.8.2条一般项目 1 混凝土基础不得有蜂窝、露筋，掉边、掉角等现象 6.8.5条项目（6.8.8条）允许偏差 (mm) 量测值（mm） 2 断面尺寸 ±20 3 顶面高程 0，+10 4 轴线位移 ±10 5 灰缝厚度 ≤15 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—6—10 现浇混凝土承台检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录主控项目 1 水泥混凝土强度符合设计要求（附试验报告） 6.9.1条 2 承台裂缝宽度不大于0.25mm 6.9.2条一般项目 1 预应力混凝土管桩和钢管桩的桩顶混凝土填充和腔内填芯符合设计要求（附试验报告） 6.9.3条 2 承台表面没有缺棱掉角、蜂窝麻面 6.9.4条项目（6.9.5条）允许偏差（mm）量测值（mm） 3 断面尺寸长、宽 ±15 4 承台厚度 0，+10 5 顶面高程 ±10 6 轴线位移 15 7 预埋件位置 10 施工单位检查评定结果主控项目合格率： %；一般项目合格率 %。项目质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目技术负责人）年月日表59—7—1 模板制作检验批质量验收记录工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号市政桥梁工程施工质量验收规程DB13 (J) 59—2006 质量验收规程的规定施工单位检查评定记录监理（建设）单位验收记录一般项目项
