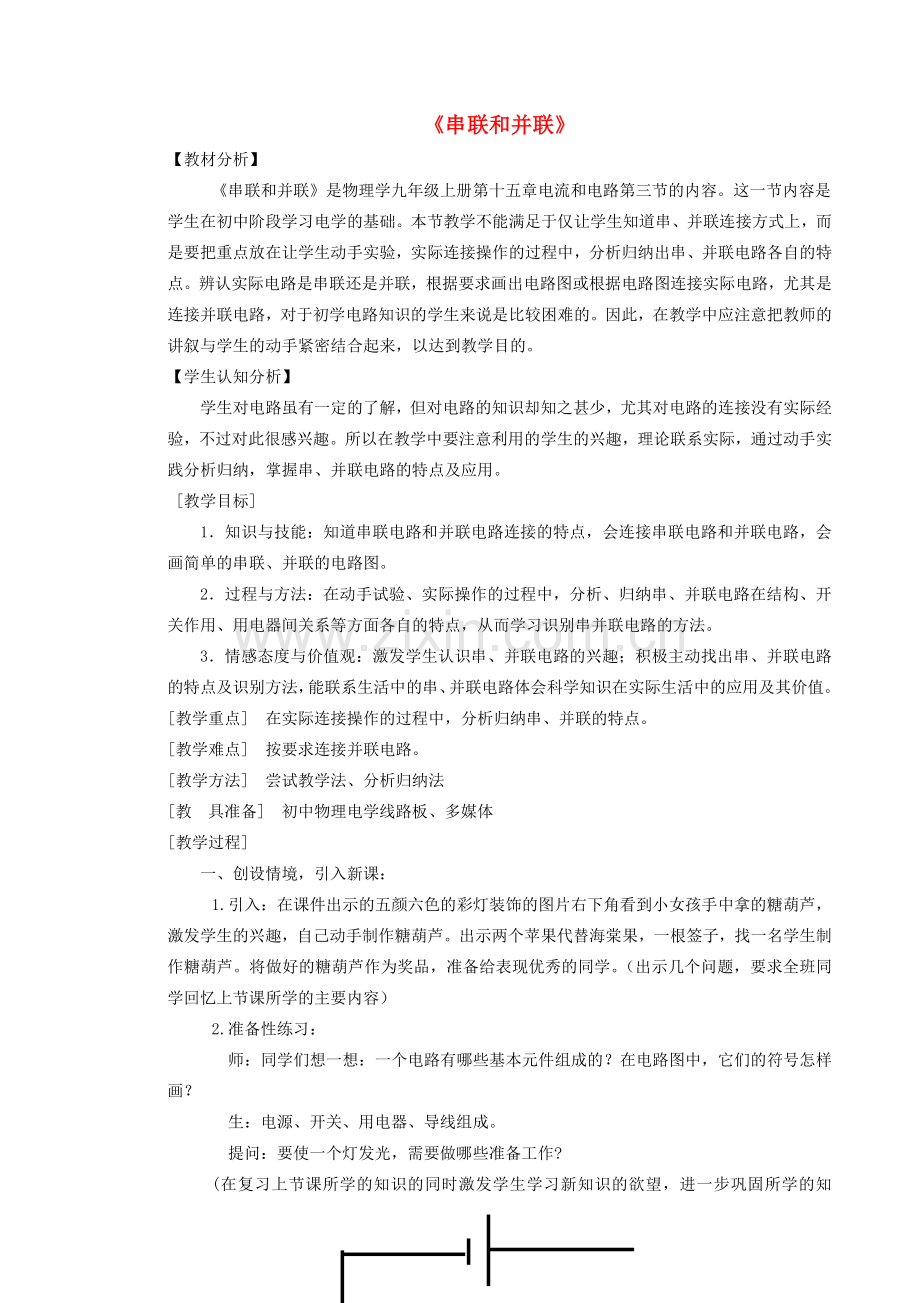

《串联和并联》
【教材分析】
《串联和并联》是物理学九年级上册第十五章电流和电路第三节的内容。这一节内容是学生在初中阶段学习电学的基础。本节教学不能满足于仅让学生知道串、并联连接方式上，而是要把重点放在让学生动手实验，实际连接操作的过程中，分析归纳出串、并联电路各自的特点。辨认实际电路是串联还是并联，根据要求画出电路图或根据电路图连接实际电路，尤其是连接并联电路，对于初学电路知识的学生来说是比较困难的。因此，在教学中应注意把教师的讲叙与学生的动手紧密结合起来，以达到教学目的。
【学生认知分析】
学生对电路虽有一定的了解，但对电路的知识却知之甚少，尤其对电路的连接没有实际经验，不过对此很感兴趣。所以在教学中要注意利用的学生的兴趣，理论联系实际，通过动手实践分析归纳，掌握串、并联电路的特点及应用。
[教学目标]
1．知识与技能：知道串联电路和并联电路连接的特点，会连接串联电路和并联电路，会画简单的串联、并联的电路图。
2．过程与方法：在动手试验、实际操作的过程中，分析、归纳串、并联电路在结构、开关作用、用电器间关系等方面各自的特点，从而学习识别串并联电路的方法。
3．情感态度与价值观：激发学生认识串、并联电路的兴趣；积极主动找出串、并联电路的特点及识别方法，能联系生活中的串、并联电路体会科学知识在实际生活中的应用及其价值。
[教学重点] 在实际连接操作的过程中，分析归纳串、并联的特点。
[教学难点] 按要求连接并联电路。
[教学方法] 尝试教学法、分析归纳法
[教 具准备] 初中物理电学线路板、多媒体
[教学过程]
一、创设情境，引入新课：
1.引入：在课件出示的五颜六色的彩灯装饰的图片右下角看到小女孩手中拿的糖葫芦，激发学生的兴趣，自己动手制作糖葫芦。出示两个苹果代替海棠果，一根签子，找一名学生制作糖葫芦。将做好的糖葫芦作为奖品，准备给表现优秀的同学。（出示几个问题，要求全班同学回忆上节课所学的主要内容）
2.准备性练习：
师：同学们想一想：一个电路有哪些基本元件组成的？在电路图中，它们的符号怎样画？
生：电源、开关、用电器、导线组成。
提问：要使一个灯发光，需要做哪些准备工作?
(在复习上节课所学的知识的同时激发学生学习新知识的欲望，进一步巩固所学的知识。)
二、进行新课：（组织学生设计电路图）
1.第一次尝试操作：
出示问题一：如何能做出图片上的糖葫芦，签子上的苹果是如何串起来的？
找一名学生现场做糖葫芦。同时要求学生类比桌面上的实验器材，如何将用电器正确连入电路。
出示问题二：结合刚才串苹果的启发设计如下电路：
实验器材：电源，开关，两个小灯泡：
要求设计出一个电路：开关闭合，两盏灯同时亮，开关断开，两盏灯同时熄灭。
组织学生画出符合要求的电路图
教师在学生中巡视，请两组同学到黑板上连接两种电路，画出电路图。
（在准备性练习的迁移作用下，学生动手动脑，相互协作，可以独立完成这种发展。学生活动能否成功，只需由灯发光来表明，因此学生学习积极性高涨，课堂上充满了成功的喜悦。）
师：这两个电路图有哪些不同？（两种电路的连接方式有什么不同？）
生甲：
生乙：
生丙：
教师结合学生的回答，类比两个苹果的放置讲解：
用电器首尾顺次相连的电路是串联电路。
用电器首首尾尾并列连接的电路是并联电路。
强调用电器之间的连接特点。
组织学生根据所画的电路图连接实物，近一步加深对串并联电路的理解。利用多媒体动画演示串联和并联电路的连接特点，初步总结出串并联电路的特点。
出示几个电路图，组织学生根据所学知识判断是串联电路还是并联路？
L2
L1
L1
S
L2
S
S
L1
L2
L1
L2
S
L1
L2
根据学生对以上几个电路图的分类判断近一步组织学生探究串联电路和并联电路
出示探究目标：
探究一：用电器之间的连接方式：
探究二：电流路径有几条？
探究三：开关所处的位置对电路有无影响？
探究四：用电器之间是否受影响？
组织学生设计如何完成探究目的，加以指导性建议和注意事项；
完成以下表格：
探究串联电路和并联电路
串联电路
并联电路
电路图
用电器之间的连接特点
电流路径特点
用电器是否相互影响
开关位置特点
、学生自主探究实验，教师巡回指导。
（第二次尝试操作练习是在学生第一次成功的基础上，在最近发展区设置问题情景，促使学生进一步发展，获得成功。这种知识的递进过程，是由学生独立尝试、积极思考、通过直观现象获得的，使学生在思维训练和技能训练两方面都得到提高。）
学生汇报探究结果，找一名学生展示并联电路中开关位置对电路的影响作用，教师重点讲解：
在刚才的两种电路中，用电器之间在连接方式，开关的控制作用，用电器之间的工作特点，电流路径的特点的不同之处。为了加深学生的理解，边演示边总结。
串联电路
并联电路
连接特点
逐个顺次连接
首首尾尾并列连接
电流路径
电流的路径只有一条
电流的路径两条或两条以上
开关作用
开关控制整个电路，开关位置对它的控制作用没有影响
干路开关控制所有用电器
支路开关控制本支路用电器
用电器间是
否相互干扰
各用电器相互干扰，若其中一个断开，其它无法工作
用电器互不影响 ，若其中一个断开，其它照常工作
元件逐个顺次相连无分
小结串联电路和并联电路
连接特点:
串
联
电
路
各用电器工作相互干扰：任意一个用电器不工作，其他用电器均停止工作。
工作特点:
一只开关可控制各用电器工作，且与开关的位置无关。
开关的控制特点:
连接特点:
各用电器两端分别连在一起，然后接到电路中。
并联电路
各用电器两端分别连在一起，然后接到电
路中。
工作特点:
某一条支路断开时，其他支路上的用电器照常工作。（互不干扰）
开关的控制特点:
出示随堂测试：
1. 如果电路中有两个用电器,下列说法中正确的是:( )
A. 闭合开关S后, 灯同时亮的一定是串联.
B. 闭合开关S后, 灯同时亮的一定是并联.
C. 闭合开关S后, 灯同时亮的可能是并联,也可能是串联.
D. 条件不足,无法判定.
2：如下图所示的电路叫 电路,图中 S1 用来控制 ,开关 用来控制 L2 ,而开关S接在
路中,它可以同时控制
.
S2
S1
L2
L1
板书设计：
S
串联和并联
L1
L2
L1
L2
串联电路 并联电路 特点：
1.首位顺次相连 首首尾尾并列连接
2.只有一条回路 至少有两条回路
3. 开关控制整个电路 干路开关控制干路
支路开关控制支路
4.相互干扰，不能独立工作 互不干扰，可以独立工作
