室内给水管道及配件安装工程检验批质量验收记录表.docx

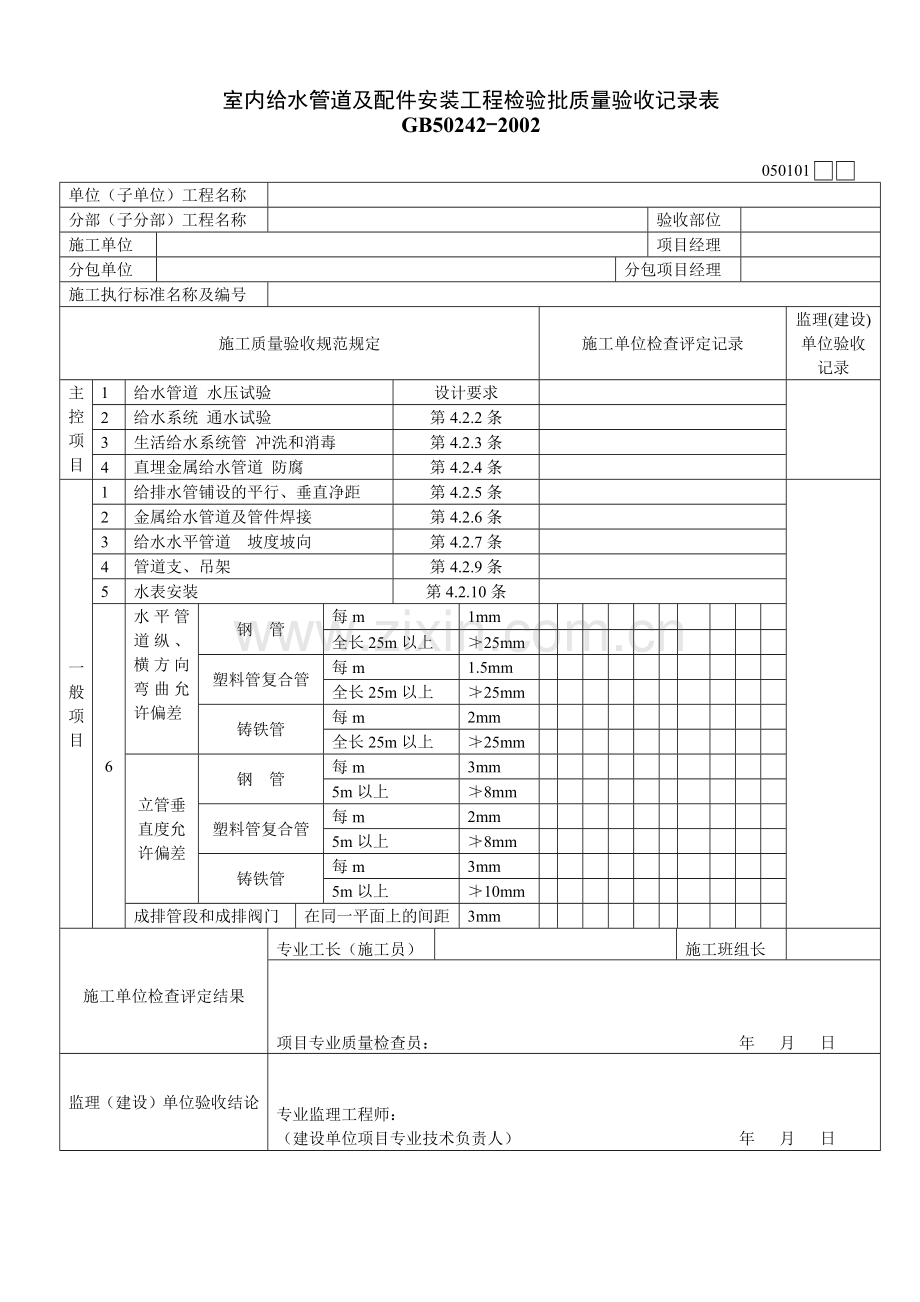

室内给水管道及配件安装工程检验批质量验收记录表
GB50242-2002

050101

单位（子单位）工程名称

分部（子分部）工程名称

验收部位

施工单位

项目经理

分包单位

分包项目经理

施工执行标准名称及编号

施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
给水管道 水压试验
设计要求

2
给水系统 通水试验
第4.2.2条

3
生活给水系统管 冲洗和消毒
第4.2.3条

4
直埋金属给水管道 防腐
第4.2.4条

一般项目
1
给排水管铺设的平行、垂直净距
第4.2.5条

2
金属给水管道及管件焊接
第4.2.6条

3
给水水平管道 坡度坡向
第4.2.7条

4
管道支、吊架
第4.2.9条

5
水表安装
第4.2.10条

6
水平管道纵、横方向弯曲允许偏差
钢 管
每m
1mm

全长25m以上
≯25mm

塑料管复合管
每m
1.5mm

全长25m以上
≯25mm

铸铁管
每m
2mm

全长25m以上
≯25mm

立管垂直度允许偏差
钢 管
每m
3mm

5m以上
≯8mm

塑料管复合管
每m
2mm

5m以上
≯8mm

铸铁管
每m
3mm

5m以上
≯10mm

成排管段和成排阀门
在同一平面上的间距
3mm

施工单位检查评定结果
专业工长（施工员）

施工班组长

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

专业监理工程师：
（建设单位项目专业技术负责人） 年 月 日
