基坑支护及降水专项施工方案改2.doc

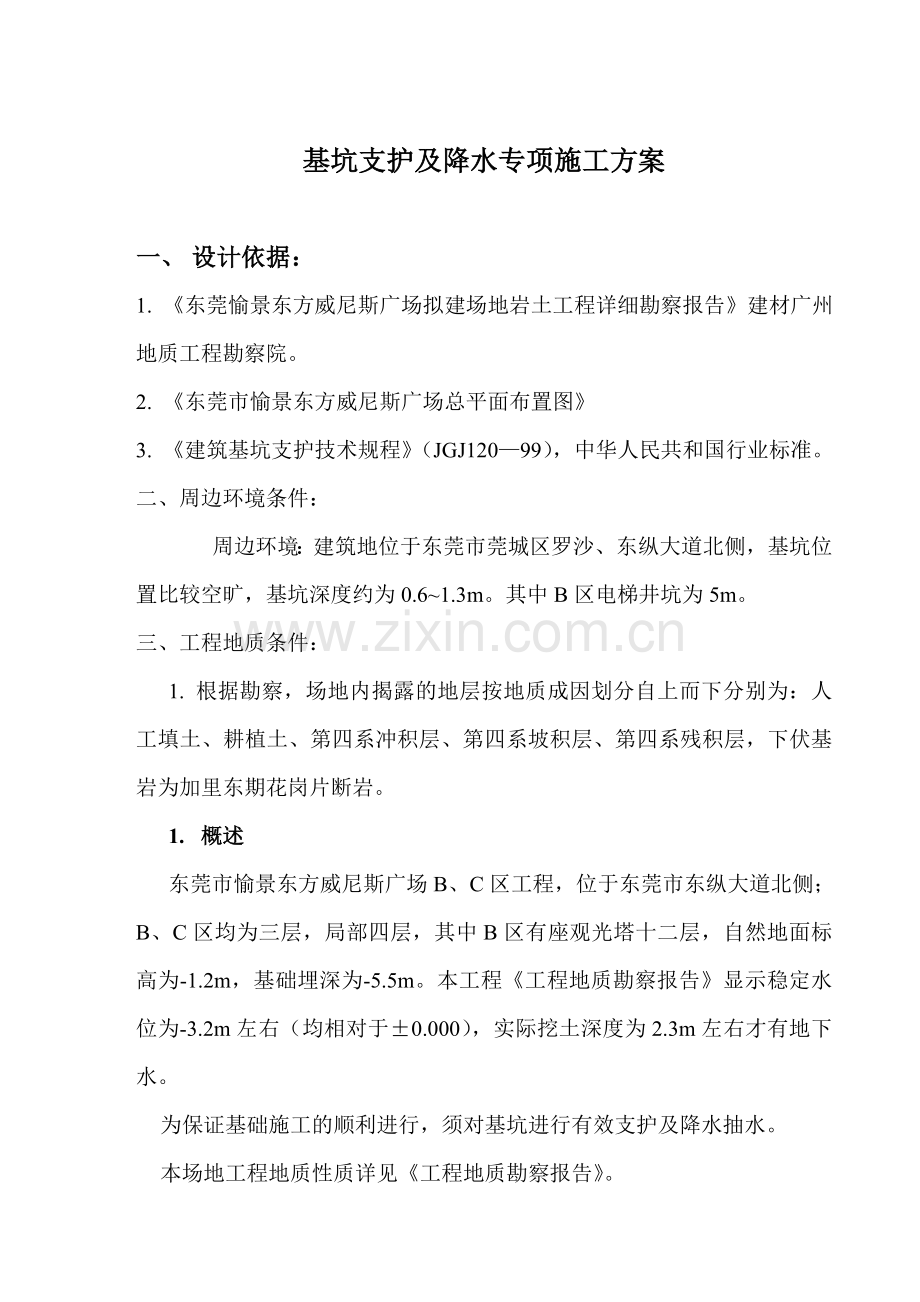

基坑支护及降水专项施工方案

一、 设计依据：
1. 《东莞愉景东方威尼斯广场拟建场地岩土工程详细勘察报告》建材广州地质工程勘察院。
2. 《东莞市愉景东方威尼斯广场总平面布置图》
3. 《建筑基坑支护技术规程》（JGJ120—99），中华人民共和国行业标准。
二、周边环境条件：
周边环境：建筑地位于东莞市莞城区罗沙、东纵大道北侧，基坑位置比较空旷，基坑深度约为0.6~1.3m。其中B区电梯井坑为5m。
三、工程地质条件：
1. 根据勘察，场地内揭露的地层按地质成因划分自上而下分别为：人工填土、耕植土、第四系冲积层、第四系坡积层、第四系残积层，下伏基岩为加里东期花岗片断岩。
1. 概述
东莞市愉景东方威尼斯广场B、C区工程，位于东莞市东纵大道北侧；B、C区均为三层，局部四层，其中B区有座观光塔十二层，自然地面标高为-1.2m，基础埋深为-5.5m。本工程《工程地质勘察报告》显示稳定水位为-3.2m左右（均相对于±0.000），实际挖土深度为2.3m左右才有地下水。
为保证基础施工的顺利进行，须对基坑进行有效支护及降水抽水。
本场地工程地质性质详见《工程地质勘察报告》。

2. 基坑护坡及设计与施工方案
根据场地周围情况和《地质勘察报告》显示，基坑护坡采用锚喷土钉墙方案。按1：1放坡。打三排土钉，从上至下长度依次为5m、6m、5m，锚筋1Φ25钢筋或1Φ48的钢管，间距1.5m,排距1.5m， 土钉倾角均为5o~10o,横压筋2Φ14通长,竖筋土钉成孔直径100mm钢筋网片∮6@200×200,现场绑扎或焊接而成;面层喷射C20混凝土,厚度60~80mm。因观光塔的面积比较小，外围面积64m2，土方开挖应保证坡面平整。
本工程采取信息法施工,各段土钉的长度、间距应根据实际情况由现场技术负责人做出调整。

2.1、施工组织机构
现场负责
编 网 组
保 卫 部
喷 射 组
修 坡 组

物资安检部
刘 渊 辉
执 行 部

技 术 部

2.2、劳动力计划
工种
电工
电焊工
钢筋工
力工
人数
1
1
4
15
2.3、水电计划
用水
喷射机
电焊机
压浆泵
照明
总用电
1寸管
30
21
15
5
71KVW
2.4、施工程序
现场三通一平→桩基础→测放开挖上口线→土方开挖→修坡及修整排水沟、集水坑→抽水降水→制锚→铺设钢筋网→喷射混凝土浆。
本工程土方与护坡相互配合是关键，土方按护披挖土技术交底开挖并修坡，应保证坡面平整，达到设计的开挖位置。土方第一步开挖2m，以下一般分段1~1.5m一步，开挖时视土质情况由现场技术人员决定。机械挖土应正对坡面进行，凸凹角严格按放线尺寸开挖，杜绝超挖。

2.5 质量控制
2.5.1 成孔：
（1） 孔位允许偏差±100mm;
（2） 孔深允许偏差±50mm；
（3） 孔径不允许负偏差；
（4） 孔内渣土应清理干净；
（5） 遇地下障碍打不到设计深度应及时上报，经技术人员会同、监理研究变更后再施工。
2.5.2 注浆：
（1） 采用二次注浆法；
（2） 注浆采用全长压力灌注，注浆压力不小于0.4Mpa；
（3） 采用纯水泥浆，浆液水灰比0.5，水泥P.O32.5。
2.5.3制锚：
（1） 锚杆采用Φ25钢筋或Φ48钢管，长度约3M至3.5m；
（2） 锚杆间距约2m至3m并加焊支架成整体；
（3） 锚杆外露段严禁悬挂重物。
2.5.4喷射混凝土浆：
（1） 面层喷射C20砼，厚度60~80mm；
（2） 钢筋网片∮6@200×200；采用绑扎或焊接而成，铺设时焊边的搭接长度应不小于200mm；
（3） 横竖压筋要双面满焊，不得有气孔、咬肉。
2.5.5 滞水处理：
（1） 设置排水管；
（2） 设排水沟，挖集水坑，集水抽排。
2.5.6 预防措施：
预先准备好4m长的50×100×10规格的槽钢40条，防止因地下水渗透比较严重而土方坍塌，采取应急措施，用槽钢锚加固支护。
2.5.7 基坑土方开挖剖面简图如下：

-1.2m自然地面

11000
-5.5

-3.2m地下水位

3、质量保证措施：
（1）土方开挖至设计标高后应会同质检人员、监理人员、设计院等有关人员验槽；
（2）钻孔钻进过程中随时调整角度，以保证5o~10o。
（3）采用适当直径的钻头，以保证成孔直径不小于设计要求；
（4）钻孔过程中，遇滞水易塌孔孔段，采取干水泥护壁。若孔内滞水外流，则采用套管跟进护壁，成孔后立即放入钢筋，边注浆边拔管，并用止浆袋封堵孔口；
（5）锚杆注浆后，必须在较长时间（2h）内进行二次补浆,以确保注浆满实;
（6）基坑四周在自然地坪1m外设临时排水沟防止地面水和雨水排入基坑；
（7）做好并收集、整理好各种施工原始记录，质量检查记录、设计变更、现场签证记录等原始资料，并做好施工日志。
3.1、质量管理体系
（1）建立由项目负责人领导控制、技术质量组全体人员基层检查的管理系统，以确保各项质量管理措施落实到各分部（子分部）、分项工程及各道工序中；
（2）在施工过程中设专职质量员，班组设兼职质量员进行自检、互检，发现不符合质量标准的问题及时纠正；
（3）严把材料进场关，搞好复查、抽检，确保材料质量；
（4）安期召开质量会议，严格质量管理。

4、安全管理
4.1、严格执行国家有关施工现场安全管理条例及办法。
4.2、制订施工现场安全防护基本标准，如：基坑防护标准；各类临边地带的防护标准；施工临时用电安全防护标准；各类施工机械和设备的安全防护标准；施工现场消防工作管理标准等。
4.3、建立严格的安全教育制度，坚持入场教育，每周按班组召开安全工作教育研讨会，增强安全意识，务必使安全工作落实到广大职工基础上。
4.4、强化安全法制观念，严格执行特殊工种持证上岗制度等。

5、文明施工与环境保持措施
5.1、合理进行施工现场的平面布置，做到计划用料，使现场材料堆放降到最低值，保证场内道路通畅。
5.2、运输散装材料时，车斗或车厢封闭，避免运输途中遗洒。
5.3、合理安排作业时间，采用低噪音施工机械，减少噪音扰民。
5.4、夜间灯具集中照明时，避免灯光扰民。
