微机原理与接口：实验四 可编程定时计数控制器.ppt

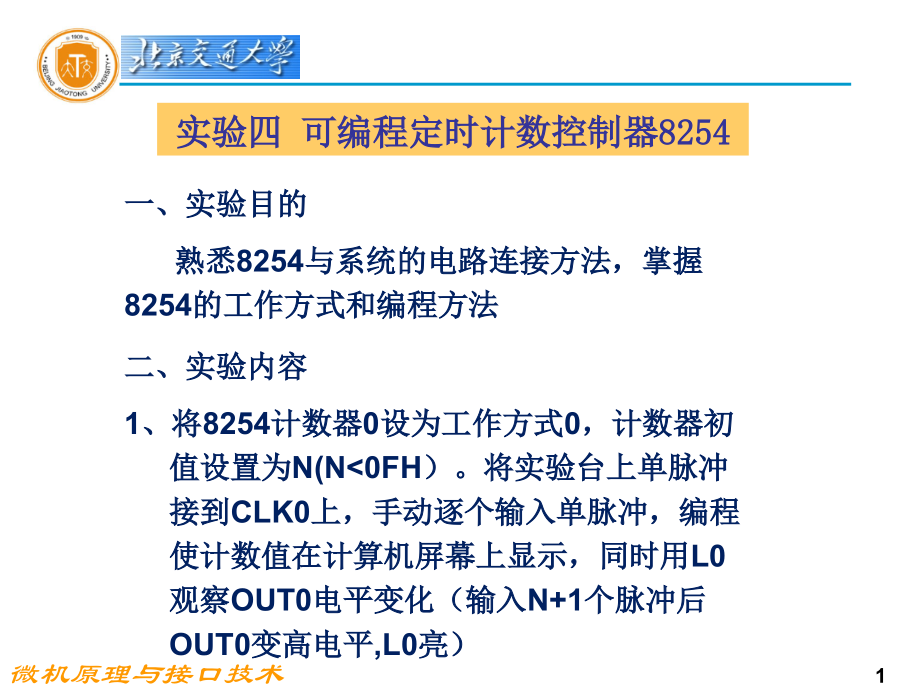

微机原理与接口技术,*,微机原理与接口技术,1,实验四 可编程定时计数控制器,8254,一、实验目的,熟悉,8254,与系统的电路连接方法，掌握,8254,的工作方式和编程方法,二、实验内容,1,、将,8254,计数器,0,设为工作方式,0,，计数器初值设置为,N(N0FH,）。将实验台上单脉冲接到,CLK0,上，手动逐个输入单脉冲，编程使计数值在计算机屏幕上显示，同时用,L0,观察,OUT0,电平变化（输入,N+1,个脉冲后,OUT0,变高电平,L0,亮）,微机原理与接口技术,2,2,、,TPC-386EX,学生实验指导书实验,6,内容（,P30,）,三、提示,显示计数值可以先将当前计数值锁存到输出锁存器中（方式控制字），再读出,
