安防培训资料.ppt

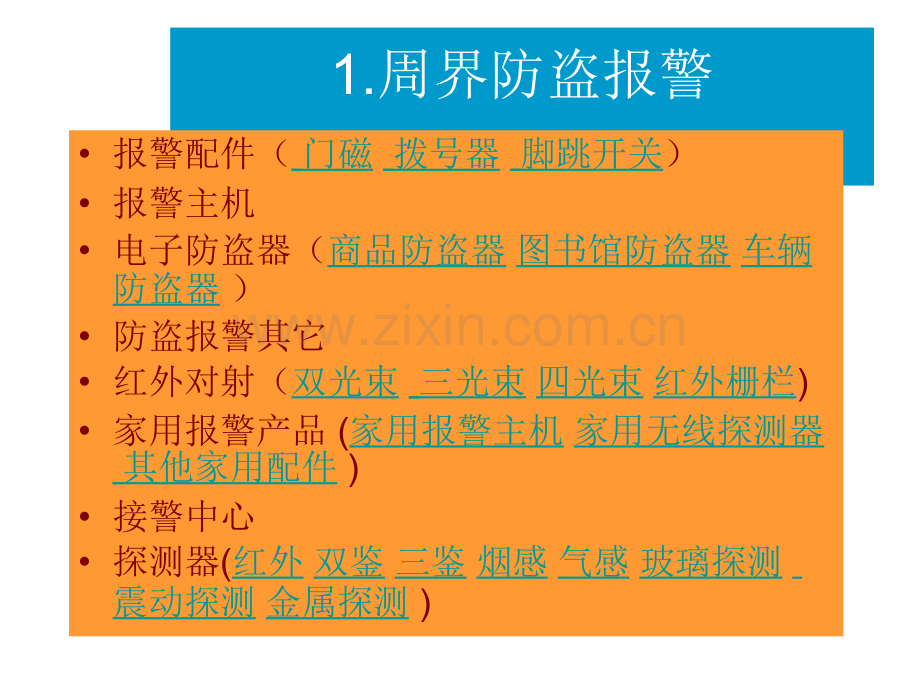

一.安防产品分类1.周界防盗报警2.电视监控3.门禁一卡通4.对讲系统5.通信传输系统6.道路控制和收费系统7.安防软件8.消防系统9.周边器材10.其他产品1.周界防盗报警报警配件（门磁拨号器脚跳开关）报警主机电子防盗器（商品防盗器图书馆防盗器车辆防盗器）防盗报警其它红外对射（双光束三光束四光束红外栅栏)家用报警产品(家用报警主机家用无线探测器其他家用配件)接警中心探测器(红外双鉴三鉴烟感气感玻璃探测震动探测金属探测)2.电视监控防爆产品(防爆护罩防爆云台防爆解码器)护罩支架(护罩支架)监视器(黑白)镜头(手动镜头自动镜头)矩阵切换器（视频矩阵音频矩阵音视频矩阵）控制设备（画面分割器分配器切换器云镜控制器视频编解码器）摄像机（枪式半球微型(针孔)一体机网络摄像机专用型摄像机）视频采集卡，视频服务器，电视监控硬盘录像机（工控式嵌入式）云台（半球型全球型普通型）智能球（高速球恒速球）3.门禁一卡通家校通考勤系统（卡式考勤机指纹考勤机打卡钟）门禁配件（电控锁读卡器射频卡出门按钮）门禁系统（卡式门禁密码门禁指纹门禁）售饭机系统（台式售饭机挂式售饭机）停车场系统（停车场管理系统票箱道闸停车场主控器车辆检测器）巡更系统（在线式巡更离线式巡更）智能卡（读写器磁条卡条码卡IC卡感应卡电子标签卡）4.对讲系统窗口对讲系统监听系统监狱监听系统楼宇对讲系统可视对讲非可视对讲排队服务评价系统排队系统服务评价系统5.通信传输系统光纤传输光端机光纤通信传输系统其它网络设备微波传输线缆电源线音频线视频线信号线远程传输6.道路控制和收费系统道路控制和收费系统其它电子警察道路监控车辆抓拍卡口监控公路收费系统7.安防软件报警软件监控软件8.消防系统报警控制器感光探测器感温探测器感烟探测器9.周边器材电源VPS电源开关电源稳压电源防雷器机柜标准机柜操作台10.其他产品安全防护产品电梯控制器录像带投影机消费管理系统智能化小区系统珠宝柜台二.安防监控系统安防监控系统安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号，并从摄像到图像显示和记录构成独立完整的系统。1.功能1.它能实时、形象、真实地反映被监控对象，2.极大地延长了人眼的观察距离，扩大了人眼的机能3.它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发生的一切情况，并通过录像机记录下来。4.同时报警系统设备对非法入侵进行报警，产生的报警型号输入报警主机，报警主机触发监控系统录像并记录。2.2.安防监控系统的构成：安防监控系统的构成：图像显示部分图像显示部分（监视器，显示器，电视机）（监视器，显示器，电视机）图象采集部分图象采集部分（CCD,CMOS）光学部分镜头光学部分镜头（固定，手动，电动）（固定，手动，电动）电动电动/驱动驱动（直流，步进）（直流，步进）图象处理部分图象处理部分（DSP）图像传输部分图像传输部分（有线网，无线网，互联网）（有线网，无线网，互联网）控制部分控制部分/云台云台人机界面人机界面图象保存图象保存/恢复部分恢复部分（DVR）3.闭路监控系统工程示例示意图 A.A.前端部分前端部分 前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备（设备使用情况根据用户的实际需求配置）。摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。B.传输部分：传输部分：这里介绍的传输部分主要由同轴电缆组成。传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。C.C.控制部分控制部分该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。控制部分是实现报警和录像记录进行联动的关键部分。D.D.电视墙显示部分电视墙显示部分该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。它既兼容了传统电视监视墙一览无余的监控功能，又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。终端显示部分实际上还完成了另外一项重要工作控制。这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能，用户的工作只需要在系统桌面点击鼠标操作即可。E.E.防盗报警部分防盗报警部分：在重要出入口、楼梯口安装主动式红外探头，进行布防，在监控中心值班室（监控室）安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示值班人员处理，大大加强了保安力度。报警防范系统是利用主动红外移动探测器将重要通道控制起来，并连接到管理中心的报警中心，当在非工作时间内有人员从非正常入口进入时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行警告，可以进行连续摄像及录像。F.F.系统供电系统供电电源的供给对于保证整个闭路监控报警系统的正常运转起到至关重要的作用，一旦电源受破坏即会导致整个系统处于瘫痪状态。系统的供电可以采用集中供电和分散供电两部分，用户可以根据实际的需要进行选择。三三.摄像机技术现状摄像机技术现状:目前国内一些摄像机生产厂家，主要在做（图目前国内一些摄像机生产厂家，主要在做（图象采集和图象处理）这两方面的技术和产品。象采集和图象处理）这两方面的技术和产品。大多数都采用以下方案：大多数都采用以下方案：sony、sharp、samsung、LG、panisonic、minton（主要主要是硬件方面的东西，软件方面的东西较少）。是硬件方面的东西，软件方面的东西较少）。产品类型：半球，枪机，防雨，迷你，一体机，产品类型：半球，枪机，防雨，迷你，一体机，机芯板。这些产品核心技术包括：图像的采集机芯板。这些产品核心技术包括：图像的采集部分（部分（CCD,COMS），），图象处理部分（图象处理部分（DSP）。）。我们掌握这些技术，可以设计、生产出这些产我们掌握这些技术，可以设计、生产出这些产品来。一体机和一些特殊场活用的具有日蚀品来。一体机和一些特殊场活用的具有日蚀,超超宽动态功能的摄像机，目前国内主要是代理国宽动态功能的摄像机，目前国内主要是代理国外的产品，方案都为外挂外的产品，方案都为外挂cpu,国内有个别厂家国内有个别厂家在做，在自动对焦方面还是比国外的产品差一在做，在自动对焦方面还是比国外的产品差一点，主要表现在精密监控方面。这方面我们有点，主要表现在精密监控方面。这方面我们有两套方案两套方案(外挂外挂cpu和单一和单一dsp)，特殊功能机我特殊功能机我们也有方案。们也有方案。四四.摄像机前瞻性应用及发摄像机前瞻性应用及发展趋势展趋势摄像机目前在向传输应用方面的发展，比摄像机目前在向传输应用方面的发展，比如网络摄像机；控制部分应用的发展比如如网络摄像机；控制部分应用的发展比如图像采集用于汽车自动化控制，医疗设备，图像采集用于汽车自动化控制，医疗设备，识别技术的应用。识别技术的应用。五.CCD摄像机基础知识简介什么是什么是CCDCCDCCDCCD的特征的特征CCDCCD及其摄象机的分类及其摄象机的分类CCDCCD摄像机的应用领域摄像机的应用领域单片单片CCDCCD摄像机的主要性能指标摄像机的主要性能指标CCDCCD摄像机使用中的注意事项摄像机使用中的注意事项CCDCCD摄像机的常见故障及处理办法摄像机的常见故障及处理办法CCDCCD摄像机的涉及的光源介绍摄像机的涉及的光源介绍CCDCCD摄像枪机尾板各接口、开关的功能描摄像枪机尾板各接口、开关的功能描述述1.什么是CCDCCD称 为 电 荷 藕 合 器 件(Charge Coupled Device)它是20世纪70年代初受磁泡存储器的技术的延伸而产生的半导体集成光电器件它是一种图像传感器,由美国电话实验室的W.S.boyle和G.E.Smith首先提出。CCD由光电效应产生的电荷转移驱动方式工作：分二相，三相及四相，现用的CCD均为四相驱动转移方式。2.CCD图片光学系统光学系统 被摄景物被摄景物信号处理系统信号处理系统 光电转换系统光电转换系统 监视器监视器镜头镜头CCDCCDDSPDSP成像成像报警报警3.CCD工作原理4.CCD4.CCD的特征的特征CCD图像传感器的特征一般包括光谱特性、分辨率、暗电流、灵敏度和动态范围等A.光谱特性 CCD图像传感器具有很宽的感光光谱范围，其感光光谱可延伸至红外区域，利用此特性，可以在夜间无可见光明的情况下，用辅助红外光源照明，夜能使CCD图像传感器清晰地成像。CCD地光谱响应范围CCD器件地光谱响应范围宽于人眼地视觉范围，一般在0.2-0.1um地波长范围内，特种材料地红外CCD地波响应可扩展到几微米，即CCD 的光谱响应范围从远紫外，近紫外，可见光到近红外区，甚至到中经外区。人眼懂得视觉范围光光波波的的波波长长范范围围从从几几纳纳米米到到1 1mmmm，而而人人眼眼的的感感光范光范围围在在0.380.380.780.78mmmm的范的范围围 B.分辨率 分辨率使CCD的最重要的特性，一般用器件的MTF（Modulation Transfer Function）即调制转移函数业表示。需要说明的是，CCD芯片的分辨率与后面提到的CCD摄像机的分辨率的定义是不同的。C.暗电流暗电流产生的主要原因在于CCD器件本身的缺陷，而且这种器件本身还使得暗电流的产生业不均匀。暗电流限制了器件的灵敏和动态范围。暗电流的大小与温度得关系极为密暗电流的大小与温度得关系极为密切，温度每降低切，温度每降低1010C C，暗电流约减少一暗电流约减少一半半D.灵敏度和动态范围 CCD的灵敏度一般用最低照度表示，所谓灵敏度就是要求在很低的照度下业能输出较为清晰的图像。动态范围是势阱中可储存的最大电荷量和噪音决定的最小电荷量之比。CCDCCD势阱中可容纳的最大信号电荷量取决于势阱中可容纳的最大信号电荷量取决于CCDCCD电极面积及器件结构，时钟驱动方式及驱动脉冲电极面积及器件结构，时钟驱动方式及驱动脉冲电极的幅度因素。电极的幅度因素。E.弥散现象（Blooming）由于CCD势阱对光信号电荷的收容能力有一定的限度，所以，当高照度光局部地照射CCD单元时，电荷量将势阱溢出，并流入邻近势阱，光产生地图像就会失真，这就是弥散现象。F.噪音CCD的噪音源主要有以下几种：a)电荷注入器件产生的噪音；b)电荷转移时，电荷量波动产生的噪音；c)电荷读出时的噪音。六六.CCDCCD及其摄象机及其摄象机的分类的分类A.A.尺寸尺寸B.B.制式制式C.C.成像色彩成像色彩D.D.分辨分辨率率E.E.灵敏度灵敏度F.F.特殊用途特殊用途G.G.供供电电电电源源 H.H.同步方式同步方式I.I.照度照度A .A .尺寸尺寸 2/3-因价格昂贵常用于军事上 1/2-因价格昂贵常用于军事上1/3-普遍采用1/4-普遍采用、因价格优势使 用总量位居第一1/6-较少采用 水水平平垂垂直直 对角线对角线 A-1.尺寸示意图B.B.制式制式NTSC-National Television System Committee(国家电视制式委员会)的缩写，按色度信号处理及传输的特点称位正交平衡调幅制黑白对应EIA）P PAL-Phase Alternation LineAL-Phase Alternation Line的缩写，的缩写，如辨别衣物或景物的颜色。如辨别衣物或景物的颜色。C.成像色彩彩色-适用于景物细部辨别，如辨别衣物或景物的颜色黑白-用于光线不充足环境及夜间无法（或不可）安装照明设备的环境，仅监控景物的位置或移动情可用黑白摄象机。D.分辨率高解-38万像素以上高分辨率型普解-38万像素以下：主要是25万像素（500X528）、分辨分辨率率400400线的产品线的产品E.灵敏度超度照度低照普照F.特殊用途微光CCD 红外CCDX光CCDG.供电电源9VDC-50-220MA（微型机常）12VDC-30-200MA24VAC70-120MA 110VAC20-40MA（NTSC制式常用）220VAC10-20MA9（PAL制式常用）H.H.同步方式同步方式内同步（INT）-用摄像机内同步信号发生电路产生同步信号来完成相位操作Line Lock Mode(LL)利用摄像机电源的交流50HZ 信号同步摄象机的场相位而完成同步External VS Lock Mode(VSL)利用外接视频信号同步摄像机的行、场相位而完成同步 VBS Lock Mode(VBSL)利用外接视频信号同步摄像机的行、场、彩色副载波相位而完成同步。V Reset H Reset Mode(VRHR)利用外接VD、HD、LALT(PAL)复位信号同步摄像机的都场、行和LALT(PAL)相位而完成同步。I.照度普通型-正常工作所需照度1-3LUX月光型-正常工作所需照度0.1LUX 左右星光型-正常工作所需照度0.01LUX 以下红红外外型型-采采用用红红外外灯灯照照明明,在在0 0照照度度环环境境下下也也能能清晰成像清晰成像.J.按外观分 A.有机板型 B.针孔型（微型）C.半球型 D.枪型 E.防水型 F.高速云台型等 1.CCD摄像机是闭路电视监控系统的前端，而闭路电视监控系统是电视技术在安全防范领域的新应用。2.电视监控系统是应用电视系统的重要组成部分，也是安防系统的重要组成部分。当前电视监控系统已经与防盗报警系统有机地结合到一起，形成一个更为可靠的监控系统。七。CCD摄像机的应用领域 3.目前已广泛应用于以下领域:A.金融-银行、邮政储蓄、证券所B.文博-文物馆、博物馆C.酒店-宾馆、饭店、写字楼交通管理高速公路、国道、省道收费站D.商业-商场、超市、珠宝行、批发市场E.医院-手术室、病房、门诊大厅F.其它-工厂、学校、考场、住宅小区G.测量仪器设备-尺寸测量仪、瞬时位置测量仪、天文观测系统、光电显微分析仪、水下测量单片CCD摄像机的主要性能指标1.分辨率、2.灵敏度3.信噪比4.彩色还原特性及自动功能等。清晰度 清晰度数是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多线数。当超过这一线数时，屏幕上就只能看到灰蒙蒙的一片而不能再辨出黑白相间的线条。最低照度 最低照度是当被摄景物的光亮度低到一定程度而使摄像机输出的视频信号电平低到某一规定值时的景物光亮度值。一般彩色摄像机的最低照度为23LUX，照度的测定是以在一定的镜头光圈系数为前提，因此，不能只看摄像机说明书中标明的最低照度，应按摄像机在同一光圈系数下其照度值的大小。(三）信噪比1.信噪比是指信号电压对于噪声电压的比值，通常用符号S/N来表示，单位为DB。一般摄像机给出的信噪比值均是AGC（自动增益控制）关闭时的值，CCD摄像机信噪比的典型值是一般为45-55db，工程应用要求40db。2.摄像机的信噪比越高，干扰噪点对画面的影响就越小。自动增益控制（AGC）AGC是自动增益控制的缩写。摄像机有一个来自 CCD的信号放大到可以使用水准的视频放大器，其放大量即增益.AGC效于有较高的灵敏度，可使其在微光下灵敏。具有AGC功能的摄像机，在低照度时的灵敏度会较好，但噪点也会比较明显。是由于信号和噪声被同时放大的缘故。信噪比是摄像机的一个重要的性能指标。背景光补偿（BLC）BLC是背景光补偿的缩写，也称作逆光补偿或逆光补正.可以有效补偿摄像机在逆光环境下拍摄时画面主体黑暗的缺陷.当背景光补偿为开启时，摄像机仅对整个视场的一个子区域求平均来确定其AGC工作点，如果前景目标位于该子区域内时，前景目标的可视性有望改善。电子快门（ES）电子快门，是对比照相机的机械快门功能提出一个术语.相当于控制CCD图像传感器的感光时间。.由于CCD感光的实质是信号电荷的积累，感光时间越长，信号电荷的积累时间就越长，输出信号电流的幅值也就越大。.通过调整感光信号电荷的积累时间（即调整时钟脉冲的宽度），可实现控制CCD感光时间的功能。4.4.在在CCD摄象机内，是用光学电控影像表面的电摄象机内，是用光学电控影像表面的电荷积累时间来操纵快门。电子快门控制摄象机荷积累时间来操纵快门。电子快门控制摄象机CCD的累积时间，当电子快门关闭时，对的累积时间，当电子快门关闭时，对NTSC摄象机，其摄象机，其CCD累积时间为累积时间为1/60秒；对秒；对于于PAL摄象机，则为摄象机，则为1/50秒。当摄象机的电子秒。当摄象机的电子快门打开时，对于快门打开时，对于NTSC摄象机，其电子快门摄象机，其电子快门以以261步覆盖从步覆盖从1/60秒到秒到1/10000秒的范围；对秒的范围；对于于PAL型摄象机，其电子快门则以型摄象机，其电子快门则以311步覆盖步覆盖从从1/50秒到秒到1/10000秒的范围。当电子快门速秒的范围。当电子快门速度增加时，在每个视频场允许的时间内，聚焦度增加时，在每个视频场允许的时间内，聚焦在在CCD上的光减少，结果将降低摄象机的灵敏上的光减少，结果将降低摄象机的灵敏度，然而，较高的快门速度对于观察运动图像度，然而，较高的快门速度对于观察运动图像会产生一个会产生一个“停顿动作停顿动作”效应，这将大大地增效应，这将大大地增加摄象机的动态分辨率。加摄象机的动态分辨率。白平衡（WB）1.白平衡（WB），只用于彩色摄像机，其用途是实现摄象机图像能精确反映景物状况通常把摄像机拍摄白色景物时输出的红、绿、蓝三基色信号电压VR=VG=VB的现象称为白平衡。分手动白平衡和自动白平衡两种方式 2.自动白平衡（AWB）有分为连续白平衡和自动控制白平衡。同步方式 摄像机的同步方式一般有：.内同步（INT）是利用摄像机内部的晶体振荡电路产生同步信号来完成操作。.电源同步（LL），也称之为线性锁定或行锁定，是利用摄像机的交流电源来完成垂直推动同步，即摄像机和电源零线同步。.外同步（EXT）利用一个外同步信号发生器产生的同步信号送到摄像机的外同步输入端来实现同步。八.CCD摄像机的涉及的光源介绍1.自然光源在地球表面形成的光照度直射日光-(1-1.3)105(LUX)完全白天光-(1-2)104(LUX)白 天(阴)-103(LUX)很暗的白天-102(LUX)黄 昏(黎明)-10(LUX)深黄昏-1LUX满满 月月-10-10-1-1(LUX)LUX)弦 月-10-2(LUX)星 光-10-3(LUX)星星 光光(阴天阴天)-10)-10-4-4（LUXLUX）2.人工光源钨丝白炽灯钨丝白炽灯素灯气体放电灯发光二极管光源九九.CCDCCD摄像枪机尾板各接口、摄像枪机尾板各接口、开关的功能描述开关的功能描述VIDEO OUT-VIDEO OUT-一般为一般为BNCBNC接口的视频输出接口的视频输出端端PL-PL-电源工作指示灯电源工作指示灯AUTO IRIS-AUTO IRIS-自动光圈插座接口自动光圈插座接口1212V-DC-IN-12VV-DC-IN-12V直流供电输入端直流供电输入端AWB ON/OFF-AWB ON/OFF-彩色摄像机有效彩色摄像机有效,对白平衡对白平衡模式进行选择模式进行选择AGG ON/OFF-AGG ON/OFF-部分摄像机该功能有效部分摄像机该功能有效,EE/AI-EE/AI-电子曝光和光圈曝光模式选择电子曝光和光圈曝光模式选择BLC ON/OFF-BLC ON/OFF-逆光补偿选择开关逆光补偿选择开关,十、摄像机的日常维护 由于CCD摄像机是24小时不间断地工作，因此作好摄像机的日常维护将对其使用寿命和效果具有很大的影响，摄像机的日常维护应注意如下几点：通电以前应保证摄像机各种状态设置正确。避免在高温、潮湿、强磁场的环境工作。避免阳光或强光长时间直射，以免损坏摄像靶面。注意摄像机的工作电源的稳定性。注意摄像机的日常清洁。第十一章、镜头第十一章、镜头摄像机镜头的作用是把被观察目标的光像呈现在摄像机的靶面上，也称光学成像。将各种不同形状、不同介质（塑料、玻璃或晶体）的光学零件（反射镜、透射镜、棱镜）按一定方式组合起来，使得光线经过这些光学零件的透射或反射以后，按照人们的需要改变光线的传输方向而被接收器件接收，即完成了物体的光学成像过程。一、镜头分类摄像机镜头按其功能和操作方法分为常用镜头和特殊镜头两大类。1.常用镜头又分为定焦镜头（自动和手动光圈）和变焦镜头（自动和手动光圈）。2.特殊镜头是根据特殊工作环境而专门设计的，一般有广角镜头、针孔镜头等。二、镜头参数相对孔径 光圈的主要作用是通过控制镜头光量的大小满足成像所需的合适照度。光圈越大，靶面成像照度越大，摄像机输出信号强度越大，信噪比越高。若光圈的实际孔径为，由于光线通过透镜后的折射使镜头的有效孔径D 比实际孔径大，光圈的相对孔径等于有效孔径与镜头焦距之比，即：A=D/f，f 为镜头的焦距。光圈系数 通常将表征镜头光圈大小的参数定义成光圈系数，用F 表示。光圈系数为镜头光圈相对孔径的倒数。F值的规律是后一个值正好是前一个数值的2 倍，这是由于成像面中心亮度与（1/F）2成正比。F值越小相应灵敏度越大。常用值为1.4、2、2.8、4、5.6、8、11、16、22等几个等级。视场角 我们常用视场角来表征观察景物的范围。所谓视场角是指在视场角内的景物可全部落入成像尺寸内，而视场角以外的景物将不被摄取。因此，镜头的视场角与摄像机的靶面及镜头的焦距有关。三、镜头接口 镜头的安装方式有C型安装和CS型安装两种。1.C型接口安装指从镜头安装基准面到焦点的距离为17.526mm，2.CS型接口的镜头安装基准面到焦点距离为 12.5mm。将C型镜头安装到CS接口摄像机时需要加装一个5mm厚的接圈。四、镜头的发展 镜头是影响图像品质的重要关键，镜头品质不佳，自然难拍摄出清晰的画面1.传统的摄像机镜头所采用的镜片，通称为球面镜头，这是以镜头内镜片的表面曲线为球面形状来命名的。2.非球面镜头是采用了不同于球面曲线的技术，也就是镜片研磨的形状为抛物线、二次曲线、三次曲线或高次曲线，依据设计功能上的不同而会有不同形状的曲线，因此统称为非球面镜头。五、CCTV中的特殊镜头 在特殊的CCTV安全镜头族群中，值得一提的品种包括:1.光纤镜头 2.管道镜头 3.分像镜头 4.拐角镜头 5.中继镜头 6.自动聚焦镜头 7.安定镜头 8.长程镜头 这些镜头各有所长，可以实现普通镜头所无法完成的特殊功能。光纤镜头和管道镜头 设计难度较大的监控系统中往往需要使用粘连光纤束镜头。与通常用于视频信号传输的单模光纤和多模光纤不同，这种光纤束是由上千根单独的玻璃光纤粘连在一起组成的。它可以将物镜得到的光学图像传输到十几厘米到几米远的地方。中继镜头从光纤束处理到图像后，再将其传送到摄像机的传感器上。光纤镜头通常用于穿过厚墙对隔壁房间的监视，有时也用在必须将摄像机与镜头分开一端距离的场合。另一种常用的长距离采光镜头是管道镜头。管道镜头由直径为0.040.5英寸、长630英寸的通光管、杆状镜头和多联式中继镜头共同组成。中间的镜头用于将物镜形成的光学图像传送给后面的镜头，进而传送到摄像机传感器上。分像镜头 能够将两个单独场景同时成像的同一摄像机上的镜头称作分像镜头或双焦镜头。这种镜头使用两个分开的透镜或双焦镜头。这种镜头使用两个分开的透镜获取两个场景的图像后，再将其投射到摄像机的传感器上，其中的两个透镜焦距可能相同，也可能不同；可能朝向同一方向，也可能朝向不同的方向。拐角镜头 拐角镜头使得摄像机可以做贴墙式的安装，即摄像机与轴线与墙面相平行。在墙壁后面的空间比较有限的场合，像柜员机、天花板或升降机内，拐角镜头将会是一个很好的解决方案。拐角转接器可以套接所有焦距的镜头，但镜头必须带有C型或CS型的接口。中继镜头 中继镜头用来将镜头或粘连光纤束聚焦的光学图像传送到摄像机传感器上。这种镜头必须与其它物镜一起使用，其自身不能成像。在与光纤镜头配用时，它将光纤束输出端上面的图像投射到传感器上。与分像镜头或拐角镜头配用时，它也可以将双景图像或改向的图像投射到传感器上。中继镜头可以被看作是一个没有放大倍数的附加镜头，在与普通镜头配用时，它的主要作用是使得镜头和传感器之间的距离适当增大。自动聚焦镜头 自动聚焦镜头在安全方面的应用相当有限，这是因为它的价格比普通的手动调焦镜头要昂贵。自动聚焦镜头主要用于便携式家用摄录机。这种机器所使用的镜头都是变焦镜头。自动聚焦技术共有三种：主动红外测距、超声波定位和固态三角测量。安定镜头 在安全系统中，当镜头和摄像机在观察场景时晃动或震动时，就需要使用安定镜头。安定镜头广泛应用在手提式摄录机、车载摄像机、空中平台摄像机和船载摄像机系统中。安定镜头可以抵消摄像机因风吹而引起的严重晃动。这种镜头系统内部设有活动光学器件，并通过这种器件的反向移动来抵消摄像机和场景之间相对移动。十二十二.硬盘录像机硬盘录像机嵌入式硬盘录像机嵌入式硬盘录像机PC式工控硬盘录像机硬盘录像机网络嵌入式硬盘录像机网络嵌入式硬盘录像机网络网络PC式工控硬盘录像机硬盘录像机十三十三.监控系统常见的名词监控系统常见的名词解释解释关于DSPIP率F值的分级标准镜头广角镜头长焦镜头红外灯的发散角应与镜头的视场角相匹配。关于DSPDSP（Digital Signal Processing）是数字信号处理的缩写可分为两类：1、智能型DSP摄像机此类摄像机提高图像效果的同时具有智能特色。典型的智能摄像机具有以下几种特点。a.可编程的背景光补偿 b.视频动态检测 c.通过串行数据接口可进行遥控 d.内置字符发生器 e.屏幕菜单2、普通型DSP摄像机这类低水平的DSP摄像机不具备与DSP技术相关的任何智能特色，仅仅是出于降低成本的考虑。IP率IP率是器材防尘防水的一个指标。在欧洲及英国产品中经常使用，由两位数字组成。前一位是对固体的防御指标，后一位是对液体的防御指标。与防护罩有关的IP率：IP55：防尘，但会进入有限的少量灰尘。防止来自各个方向的低压水，但会进入有限的少量水。IP65：防尘，不会进入灰尘。防止来自各个方向的低压水，但会进入有限的少量水。IP66：防尘，不会进入灰尘。防止来自各个方向的高压水，但会进入有限的少量水。F值的分级F值是描述镜头进光亮的指标。F值越小进光亮越大，F值等于镜头的相对孔径除以镜头焦距。F值增加一级进光亮降低一倍。标准镜头，广角镜头长焦镜头标准镜头：典型水平视场角为30度，与人类肉眼视场角相同广角镜头：典型水平视场角64度，短焦距镜头提供宽角度视场。长焦镜头：典型水平视场角15度，长焦距镜头提供高倍放大。红外灯的发散角应与镜头的视场角相匹配。红外灯有不同的功率及930、830nM两种波长，波长的选择取决于下列因素最大照明范围取决于天气条件、物体的反光率和周围的光照水平，红外聚光灯最远的投射范围如下：500W=150-200米 300W=80-120米 50W=15-30米 30W=5-15米
