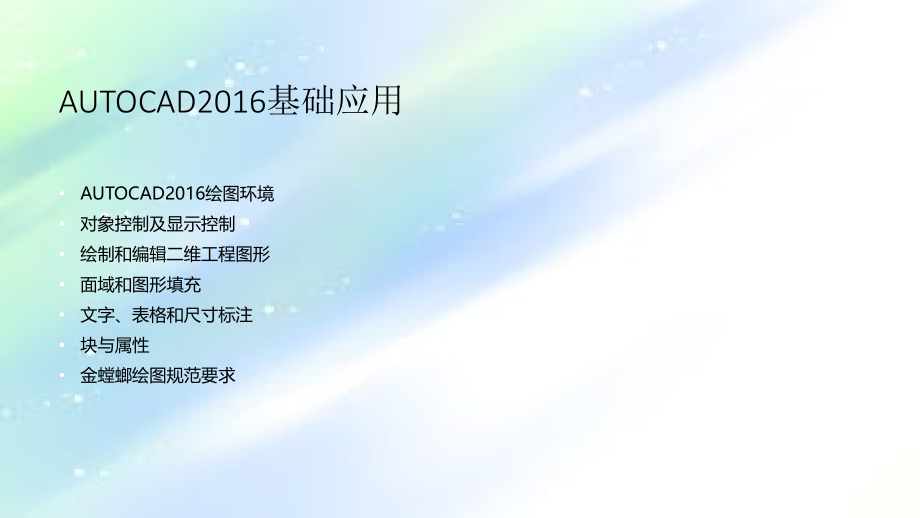

单击此处编辑母版标题样式,编辑母版文本样式,第二级,第三级,第四级,第五级,CAD,基础知识培训及竣工图绘制要点,AUTODESK CAD2016,autoDESKCAD360,AutoCAD2016,基础应用,AUTOCAD2016,绘图环境,对象控制及显示控制,绘制和编辑二维工程图形,面域和图形填充,文字、表格和尺寸标注,块与属性,金螳螂绘图规范要求,AutoCAD2016,绘图环境,AUTOCAD,主要功能,绘图功能,编辑功能,图形显示功能,二次开发功能,AUTOCAD2016,工作界面,工具栏,标签栏,标题栏,搜索栏,状态栏,模型布局选项卡,菜单栏,AUTOCAD2016,工作界面,标题栏,左边是新建保存打印等图形输出按钮,中间是图形名称以及搜索栏和,A360,联网账户工具栏,右面是最小化最大化以及关闭按钮,绘图窗口 主要绘图区域,菜单工具栏 所有的绘图编辑命令（以往版本这两项是分开的）,状态栏,显示当前绘图状况,坐标信息 辅助绘图工具 注释比例 状态栏菜单等等,对话框 命令输入 下拉菜单可以参看历史命令,工作空间 控制,工作空间用于控制菜单、工具栏和固定窗口在绘图区域中的显示。使用或切换工作空间时，就是改变绘图区域的显示。例如,AutoCAD,2016,中,已定义了,3,个基于任务的工作空间,：草图,与注释、三维建模,、三维基础，之前版本的经典模式被取消，如,图所示,。,AutoCAD,命令的调用与操作,鼠标,的操作控制,在,AutoCAD,中，鼠标左键可以在绘图过程中实现定位点、选取图形对象、拖动图形对象等基本操作。鼠标左右有两个键有其默认的特定功能，通常左键代表选择，右键,代表快捷菜单。,序 号,滚 轮 动 作,作 用 效 果,1,向前滚动滚轮,放大,2,向后滚动滚轮,缩小,3,双击滚轮按钮显示所有可用对象,范围缩放,4,按下滚轮按钮拖动鼠标,平移,5,同时按住,Ctrl,键和滚轮按钮拖动鼠标,平移（操纵杆）,滚轮鼠标各种操作,AutoCAD,命令的调用与操作,AutoCAD,命令激活方式有以下,3,种,。,（,1,）菜单命令方式。菜单命令方式是通过选择下拉菜单或快捷菜单中相应的命令项来绘制图形，当用户不熟悉某个命令形式时，可通过该方式绘制图形,。,（,2,）工具栏命令方式。工具栏命令方式是在工具栏上单击所要执行命令相应的工具按钮，然后根据命令行的提示完成绘图操作。,（,3,）键盘输入命令方式。键盘输入命令方式是在命令行直接输入命令的英文字母来激活命令，然后根据系统提示完成绘图。大多数常用命令可简化为一两个字符，如直线命令（,Line,）可简化为,“,L,”,，圆命令（,Circle,）可简化为,“,C,”,。,（,4,）,重复、取消,命令,重复上次刚使用过的命令，可以按,Enter,键或空格键，也可以在命令行提示下，单击鼠标右键，通过快捷菜单重复前一个命令。,AutoCAD,命令的调用与操作,常用快捷键表格,字母类,绘图命令,修改命令,常用,CTRL,快捷键,LA,*LAYER（,图层操作）,L,*LINE（,直线）,CO,*COPY（,复制）,【CTRL】1*PROPERTIES(,修改特性,),LT,*LINETYPE（,线形）,XL,*XLINE（,射线）,MI,*MIRROR（,镜像）,【CTRL】2*ADCENTER（,设计中心）,LTS,*LTSCALE（,线形比例）,PL,*PLINE（,多段线）,AR,*ARRAY（,阵列）,【CTRL】O*OPEN（,打开文件）,LW,*LWEIGHT（,线宽）,ML,*MLINE（,多线）,O,*OFFSET（,偏移）,【CTRL】N、M*NEW（,新建文件）,UN,*UNITS（,图形单位）,SPL,*SPLINE,（样条曲线）,RO,*ROTATE（,旋转）,【CTRL】P*PRINT（,打印文件）,ATE,*ATTEDIT（,编辑属性）,POL,*POLYGON（,正多边形）,M,*MOVE（,移动）,【CTRL】S*SAVE（,保存文件）,BO,*BOUNDARY（,边界创建）,REC,*RECTANGLE（,矩形）,E,DEL,键*,ERASE（,删除）,【CTRL】Z*UNDO（,放弃）,AL,*ALIGN（,对齐）,C,*CIRCLE(,圆,),X,*EXPLODE（,分解）,【CTRL】X*CUTCLIP（,剪切）,R,*REDRAW（重新生成）,A,*ARC(,圆弧,),TR,*TRIM（,修剪）,【CTRL】C*COPYCLIP（,复制）,REN,*RENAME（,重命名）,DO,*DONUT（,圆环）,EX,*EXTEND（,延伸）,【CTRL】V*PASTECLIP（,粘贴）,SN,*SNAP（,捕捉栅格）,EL,*ELLIPSE（,椭圆）,S,*STRETCH（,拉伸）,【CTRL】B*SNAP（,栅格捕捉）,DS,*DSETTINGS（,设置极轴追踪）,REG,*REGION（,面域）,LEN,*LENGTHEN（,直线拉长）,【CTRL】F*OSNAP（,对象捕捉）,OS,*OSNAP（,设置捕捉模式）,MT,*MTEXT（,多行文本）,SC,*SCALE（,比例缩放）,【CTRL】G*GRID（,栅格）,AA,*AREA（,面积）,T,*MTEXT（,多行文本）,BR,*BREAK（,打断）,【CTRL】L*ORTHO（,正交）,DI,*DIST（,距离）,B,*BLOCK（,块定义）,CHA,*CHAMFER(,倒角,),【CTRL】,W*,（对象追踪）,LI,*LIST（,显示图形数据信息）,I,*INSERT（,插入块）,F,*FILLET（,倒圆角）,【CTRL】U*（,极轴）,尺寸标注,W,*WBLOCK（,定义块文件）,AutoCAD 2000,快捷命令的使用,常用功能键,DLI,*DIMLINEAR（,直线标注）,DIV,*DIVIDE（,等分）,PE,*PEDIT（,多段线编辑）,【F1】*HELP（,帮助）,DAL,*DIMALIGNED（,对齐标注）,H,*BHATCH（,填充）,ED,*DDEDIT（修改文本）,【F2】*（,文本窗口）,DRA,*DIMRADIUS（,半径标注）,PO,*POINT（,点）,【F3】*OSNAP（,对象捕捉）,DDI,*DIMDIAMETER（,直径标注）,【F7】*GRIP（,栅格）,DAN,*DIMANGULAR（,角度标注）,【F8】*ORTHO（,正交）,DCE,*DIMCENTER（,中心标注）,视窗缩放,DOR,*DIMORDINATE（,点标注）,P,*PAN（,平移）,LE,*QLEADER（,快速引出标注）,Z,空格空格,*,实时缩放,DBA,*DIMBASELINE（,基线标注）,Z,*,局部放大,DCO,*DIMCONTINUE（,连续标注）,Z+P,*,返回上一视图,d,ZE,*,显示全图,DED,*DIMEDIT（,编辑标注）,AutoCAD,的,文件及管理,文件归档保存,建议使用云同步盘保存如：,onedrive,icloud,Google,Drive,腾讯同步盘等。,归档形式如图,AutoCAD2016,部分新功能介绍,云线增强 新增加了各种编辑点，新增了编辑新增和删除,文字加框 在,ctrl+1,特性编辑框中增加,增加捕捉几何中心点,命令预览增强,智能标注 一个命令可以标注角度半径直径直线长度等等还能直接锁定标注图层,增加了系统变量监视器,AutoCAD2016,对象特性与显示控制,设置,AutoCAD,绘图环境的方法。,AutoCAD,的图层操作、线型设置、颜色的设置。,AutoCAD,对象捕捉工具、对象追踪功能。,显示控制,。,AutoCAD2016,对象特性与显示控制,图层的基本,概念,在,绘图过程中，每一类对象都具有各自的特性，如颜色、线型、线宽等，在绘图之前应该将不同类的对象分别建立不同的图层。图层是无厚度而透明的图纸，相当于图纸绘图中使用的重叠图纸。每个图层都有与之相关的线型、线宽、打印样式、标准等对象特征，由于图层具有开、关、冻结、解冻、锁定、非锁定等管理图线的功能，用户可以随时打开显示图形或关闭一些暂时不需要的图层，运用图层可以组织不同类型的图形信息并进行管理。,AutoCAD2016,对象特性与显示控制,1,功能,在绘图前进行图层设置，根据设计图形对象的需要创建和命名图层，并为这些图层指定各自的特性。,2,调用方法,命令：,LAYER,菜单：格式图层,图标：图层工具栏中的,激活,LAYER,命令，打开,“,图层特性管理器,”,对话框，如图所示。,AutoCAD2016,对象特性与显示控制,设置线型,1,功能,可以根据需要直接为对象设置线型。,2,调用方法,命令：,LINETYPE,菜单：格式线型,激活,LINETYPE,命令，弹出,“,线型管理器,”,对话框，如图所示。,AutoCAD2016,对象特性与显示控制,设置线宽,1,功能,线宽是线条在打印输出时的宽度，可以在屏幕上显示，也可以输出到图纸上。,2,调用方法,命令：,LWEIGHT,菜单：格式线宽,在,“,特性,”,工具栏的,“,线宽控制,”,下拉列表中选择需要的线宽。,AutoCAD2016,对象特性与显示控制,栅格和捕捉设置,1,功能,在,AutoCAD,中可用栅格命令在屏幕上显示一个可见的点阵，它只是绘图的辅助工具，不会被打印，可以随时隐藏或显示栅格，其点距是可变的。,2,调用方法,命令：,SNAP,（栅格捕捉）、,GRID,（栅格）,菜单：工具草图设置（选择“捕捉和栅格”选项卡），如图所示。,AutoCAD2016,对象特性与显示控制,自动捕捉设置,调用方法,命令：,OSNAP,菜单：工具草图设置。,快捷菜单：在状态栏,“,对象捕捉,”,的按钮上单击右键，在快捷菜单上选择,“,设置,”,选项。,AutoCAD2016,对象特性与显示控制,单点捕捉,是指在指定点的过程中选择一个特定的捕捉点。,对象捕捉模式,（,1,）捕捉到端点：捕捉到圆弧、直线、多段线等最近的端点。,（,2,）捕捉到中点：捕捉到圆弧、直线、多段线等的中点。,（,3,）捕捉到圆心：捕捉到圆、圆弧、椭圆、椭圆弧的圆心。,（,4,）捕捉到节点：捕捉到点对象、标注定义点或标注文字起点。,（,5,）捕捉到交点：捕捉到两个对象的交点。“延伸交点”捕捉到两个对象的潜在交点。,（,6,）捕捉到延长线：当光标经过对象的端点时，显示临时延长线或圆弧，以便用户在延长线或圆弧上指定点。,AutoCAD2016,对象特性与显示控制,对象捕捉模式,（,7,）捕捉到插入点：捕捉到属性、块、形或文字的插入点。,（,8,）捕捉到垂足：捕捉圆弧、圆、椭圆、椭圆弧、直线、多线、多段线、射线、面域、实体、样条曲线或参照线的垂足。,（,9,）捕捉到切点：捕捉到圆弧、圆、椭圆、椭圆弧或样条曲线的切点。,（,10,）捕捉到最近点：捕捉到圆弧、圆、椭圆、椭圆弧、直线、样条曲线等的最近点。,（,11,）捕捉到外观交点：捕捉不在同一个平面上的两个对象的外观交点。,（,12,）捕捉到平行线：无论何时,AutoCAD,提示输入矢量的第二个点，都绘制平行于另一个对象的矢量。,AutoCAD2016,对象特性与显示控制,正交,1.,功能,正交功能用于限制光标的移动方向。限制光标只能沿水平或垂直方向移动，主要用于绘制水平、垂直线。当正交打开时，从键盘输入点的坐标来确定点的位置时不受正交影响。,2.,调用方法,命令行：输入,ORTHO,命令 常用功能键,F8,状态栏：单击,“,正交,”,按钮,AutoCAD2016,对象特性与显示控制,平移图形,1.,输入命令方式,工具栏：单击按钮,菜单栏：选择,“,视图,”,“,平移,”,命令,命令行：输入,PAN,P,-PAN,-P,命令,2.,操作格式,执行上面的命令之一，光标显示为手形图标，按住鼠标左键拖动即可实时平移图形。按回车键退出操作。,AutoCAD2016,对象特性与显示控制,缩放,视图,1.,输入命令方式,工具栏：单击按钮,菜单栏：选择,“,视图,”,“,缩放,”,“,实时,”,命令,命令行：输入,ZOOM,Z,命令,2.,操作格式,命令：,ZOOM /,执行命令,选择对象或：,/,选择要删除的对象,指定窗口角点，输入比例因子（,nX,或,nXP,）或,全部,(A),中心点,(C),动态,(D),范围,(E),上一个,(P),比例,(S),窗口,(W),对象,(O),：,/,按回车键,执行,命令后，鼠标显示为放大镜图标，按住鼠标左键往上移动图形放大显示；往下移动图形则缩小显示。,AutoCAD2016,对象特性与显示控制,快速选择图元文件,为了能够实现对象的快速选择，,AutoCAD,提供了除点选以外的其他方法。,1.,选择窗口,选择窗口是绘图区域中的一个矩形区域，在,“,选择对象：,”,提示下指定两个角点即可定义此区域。角点指定的次序不同，选择的结果也不同。指定了第一个角点之后：,（,1,）从左向右拖动鼠标，则仅选择完全包含在选择区域内的对象，图元有任何一部分在窗口以外都不能被选中，又称作窗口方式；,（,2,）从右向左拖动鼠标，则可选择包含在选择区域内以及与选择区域的边框相交叉的对象。即只要对象有任何一部分在窗口内均被选中，又称作交叉窗口方式。,2.,选择临近或重叠对象,当对象相邻或重叠时，我们要用到循环选择开关,ctrl+w,打开，然后就能清晰的选择重叠及附近对象了。,AutoCAD2016,对象特性与显示控制,快速选择图元文件,3.,快速选择功能及文字替换查找,快速选择可以通过右击菜单唤出,命令行：,qselect,根据颜色图层标注样式等等特性选择图元，如图,文字查找及替换可以通过右击菜单唤出，如图,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,中的图形图线的定位,AutoCAD,坐标系统,基础,的,AutoCAD,绘图命令及操作,AutoCAD,编辑命令,平面图形,绘制方法,AutoCAD2016,绘制和编辑二维平面图形,在,AutoCAD,绘图时，可通过三类方式实现定位。,1.,直接给距离方式,直接给距离方式主要用于绘制直接注出长度尺寸的水平与垂直线段，直接给距离是以鼠标导向，从键盘直接键入相对前一点的距离（即直接输入该线段长度）来绘制图形的，用该方法输入尺寸时，应打开,“,正交,”,或,“,极轴,”,进行导向。,2.,给坐标方式,给坐标方式是绘图中输入尺寸的一种基本方式。有了,“,直接距离,”,方式后，该方式的使用率大大减少。在坐标系中，用该方式给尺寸是通过给出图中线的每个端点坐标来实现的。给坐标方式包括,“,绝对直角坐标、相对直角坐标、相对极坐标、球坐标和柱坐标几种输入方法。其中绝对直角坐标、相对直角坐标、相对极坐标,3,种输入方法用于二维图形，球坐标和柱坐标,2,种输入方法用于三维图形。,3.,其他数据输入方法,（,1,）用鼠标在屏幕上取点。,（,2,）用对象捕捉方式捕捉一些特殊点。,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,坐标系统,坐标,输入概述,（,1,）世界坐标（,WCS,）。世界坐标系是指一个恒定不变的坐标系，坐标系的原点及坐标轴都是固定不变的，,Z,轴垂直于,X,、,Y,平面用于三维图形。,（,2,）用户坐标（,UCS,）。,WSC,不能被重新定义，但可以使用,UCS,命令创建用户坐标系，来建立自己的原点和轴方向。,（,3,）绝对坐标。绝对坐标是从用户坐标系原点测量所得的坐标值，坐标,0,，,0,是用户坐标系原点。通常，用户坐标系与世界坐标系是一致的。,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,坐标系统,（,4,）相对坐标。相对坐标是相对于上一输入点的位置偏移。,如果知道某点与前一点的位置关系，可以使用相对坐标输入点。要指定相对坐标，需要在坐标前面添加一个,“,”,符号。例如，坐标,“,3,4,”,指定的点在,X,轴方向上距离上一指定点,3,个单位，在,Y,轴方向上距离上一指定点,4,个单位。,（,5,）极坐标。极坐标给定的是距离和角度，其中距离和角度用,“,”,分开，规定,X,轴正向为,0,，,Y,轴正向为,90,，距离为点到原点的直线距离，角度为直线与,X,轴正向的夹角。极坐标可以是绝对的（从原点测量），也可以是相对于上一点的。要指定相对坐标，应在坐标前面添加一个,“,”,符号。,AutoCAD2016,绘制和编辑二维平面图形,基础绘图命令及操作,直线,1,功能,在,AutoCAD,中，利用画线（,LINE,）命令可以画出一条线段，也可以连续输入下,一点或者角度（,shift+,），,画出一系列连续的直线段，直到按回车键或空格键退出画线命令。,2,调用方法,命令：,LINE,（回车）,菜单：绘图直线,图标：绘图工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,基础绘图命令及操作,构造线,构造线是指在两个方向上无限延长的直线。构造线主要用作绘图时的辅助线。当绘制多视图时，为了保持投影联系，可先画出若干条构造线，再以构造线为基准画图。,2,调用方法,命令：,XLINE,菜单：绘图构造线,图标：绘图工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,基础绘图命令及操作,多段线,多段线有很多下设命令是个很强大的工具实用性很强,2,调用方法,命令,：,PLINE,菜单：绘图,多段线,图标：绘图工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,基础绘图命令及操作,圆,AutoCAD,提供了多种画圆的方法，其中包括以圆心、半（直）径绘制圆，以两点方式绘制圆，以三点方式绘制圆，以相切、相切、半径绘制圆，以相切、相切、相切绘制圆等。,2,调用方法,命令：,CIRCLE,菜单：绘图圆,图标：绘图工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,基础绘图命令及操作,圆弧的,绘制,AutoCAD,提供了多种画圆弧的方法，可以根据已知条件使用,ARC,命令绘制圆弧。圆弧的控制要复杂一些，除了圆心半径之外，还需要起始角和终止角，此外圆弧还有顺时针和逆时针特性。,2,调用方法,命令,：,ARC,或,A,（简化命令,）,菜单,：绘图,绘图,圆弧,图标：绘图工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,基础绘图命令及操作,椭圆的绘制,1,功能,ELLIPSE,命令用于绘制椭圆或椭圆弧。,2,调用方法,命令：,ELLIPSE,菜单：绘图椭圆,图标：绘图工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,基础绘图命令及操作,正多边形绘制,利用,POLYGON,命令，用多段线画出一个封闭的等边多边形。,2,调用方法,命令：,POLYGON,或,POL,（简化命令）,菜单：绘图正多边形,图标：绘图工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,基础绘图命令及操作,矩形绘制,1,功能,用户可以直接绘制矩形，也可以对矩形进行倒角或倒圆角，还可以改变矩形的线宽。,2,调用方法,命令：输入,RECTANGLE/REC,命令,菜单：绘图矩形,图标：绘图工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,基础绘图命令及操作,样条曲绘制,1,功能,通过一系列离散的点生成光滑曲线，如绘制零件图的剖视图，如图所示。,2,调用方法,命令：,SPLINE,菜单：绘图样条曲线,图标：绘图工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,夹点,功能的设置,输入命令方式,菜单栏：选择,“,工具,”,“,选项,”,“,选择集,”,选项卡,命令行：,输入,Ddgrips,命令,执行命令后，打开,“,选择集,”,选项卡，勾选,“,启用夹点,”,项目，点击,“,确定,”,按钮，即可启用夹点功能,。,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,用夹点拉伸对象,用夹点拉伸对象的操作步骤：,（,1,）选择要拉伸的对象，如图,a),所示。,（,2,）在对象中选择夹点（夹点呈红色显示），此时夹点随鼠标移动如图,b),所示。,系统提示：,拉伸,指定拉伸点或,基点（,B,）复制（,C,）放弃（,U,）退出（,X,）,：,各选项的功能如下：,“,指定拉伸点,”,：用于指定拉伸的目标点。,“,基点,”,：用于指定拉伸的基点。,“,复制,”,：用于在拉伸对象的同时复制对象。,“,放弃,”,：用于取消上次的操作。,“,退出,”,：用于夹点拉伸对象的操作。,（,3,）移动到目标位置时，单击即可把夹点拉伸到需要位置，如图,c),所示。,b,a,c,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,用夹点移动对象,用夹点旋转对象的操作步骤：,（,1,）选择要旋转的对象。,（,2,）指定一个夹点作为基点。,系统提示：,拉伸,移动,旋转,指定旋转角度或,基点（,B,）复制（,C,）放弃（,U,）参照（,R,）退出（,X,）,：,（,3,）在命令行输入旋转角度，按回车键，系统完成夹点旋转对象。,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,用夹点缩放,对象,用夹点缩放对象的操作步骤：,（,1,）选择要缩放的对象。,（,2,）指定一个夹点作为基点。,系统提示：,拉伸,移动,旋转,缩放,指定比例因子或,基点（,B,）复制（,C,）放弃（,U,）参照（,R,）退出（,X,）,：,（,3,）在命令行输入缩放比例，按回车键，系统完成夹点缩放对象。,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,用,夹点镜像对象,用夹点镜像对象的操作步骤：,（,1,）选择要镜像的对象。,（,2,）指定一个夹点作为基点。,系统提示：,拉伸,移动,旋转,缩放,镜像,指定第二点或,基点（,B,）复制（,C,）放弃（,U,）退出（,X,）,：,（,3,）指定第二点（基点为第一点）后，对象沿两点所确定的直线完成镜像,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,调整对象,位置,1,功能,将已有图形对象平移一个位置。移动对象仅仅是位置的平移，并不改变对象的方向和大小。,2,调用方法,命令：,MOVE,菜单：修改移动,图标：修改工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,调整旋转位置,1,功能,把已有图形对象绕指定中心旋转。,2,调用方法,命令：,ROTATE,菜单：修改旋转,图标：修改工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,复制对象,1,功能,复制对象，在指定的位置创建原对象的副本，可做多重复制。,2,调用方法,命令：,COPY,菜单：修改复制,图标：修改工具栏中的,3,说明,复制命令需要指定位移的矢量，即基点和第二点的位置，这两点可以处于图中的任何位置。可以在不中断,“,复制,”,命令的情况下多次复制一个对象。,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,镜像,1,功能,用于创建轴对称的图形。利用镜像功能，用户只需创建半个对象，然后通过镜像快速生成整个对象。,2,调用方法,命令：,MIRROR,菜单：修改镜像,图标：修改工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,阵列,1,功能,对选定对象作矩形或环形阵列。,2,调用方法,命令：,ARRAY,菜单：修改阵列,图标：修改工具栏中的,激活阵列命令，打开,“,阵列,”,对话框，如图所示。在对话框中可以选择矩形阵列方式或环形阵列方式,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,偏移,1,功能,创建一个与选择对象形状相同，等距的平行直线、平行曲线和同心椭圆。在工程设计中经常用于创建轴线、等距离的图形。,2,调用方法,命令：,OFFSET,菜单：修改偏移,图标：修改工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,修剪,1,功能,在指定剪切边界线后，可连续选择被切边进行修剪。,2,调用方法,命令：,TRIM,菜单：修改修剪,图标：修改工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,拉长,1,功能,在实际绘图，使用,LENGTHEN,命令可以拉长图形尺寸。,2,调用方法,命令：,LENGTHEN,菜单：修改拉长,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,拉伸,1,功能,在实际绘图，使用,STRETCH,命令可以保持图中图形元素几何关系不变而改变图形尺寸。,2,调用方法,命令：,STRETCH,菜单：修改拉伸,图标：修改工具栏中,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,延伸,1,功能,将对象精确地延伸到其他对象定义的边界。,2,调用方法,命令：,EXTEND,菜单：修改延伸,图标：修改工具栏中的,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,打断,1,功能,部分去除图形对象或将一个对象分为两部分。,2,调用方法,命令：,BREAK,菜单：修改打断,图标：修改工具栏中,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,删除对象,1,功能,对于不需要的图形在选中后可以删除，如果删除有误，还可以利用有关命令进行恢复。,2,调用方法,工具栏：单击按钮,菜单栏：选择,“,修改,”,“,删除,”,命令,命令行：输入,ERASE,命令,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,倒角,1,功能,对两条直线边倒角。,2,调用方法,命令：,CHAMFER,菜单：修改倒角,图标：修改工具栏中的,激活命令后，命令行选项含义如下。,多段线（,P,）：给一个多段线指定统一的倒角过渡，即多段线的倒角距离一致。,修剪（,T,）：倒角时是否裁剪原来的对象，默认设置为裁剪。,角度（,A,）：倒角距离由第一直线的倒角长度和倒角角度来确定。,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,圆角,1,功能,在直线、圆弧或圆间按指定半径倒圆角，也可以对多段线倒圆角。,2,调用方法,命令：,FILLET,菜单：修改圆角,图标：修改工具栏中的激活命令后，命令行选项含义如下。,多段线（,P,）：用于对多段线的所有顶点进行修圆角。,半径（,R,）：用于确定过渡圆弧的半径。,修剪（,T,）：用于设定是否裁剪过渡线段。,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,特性与特性,匹配,在,AutoCAD,中还有一种修改方法，就是修改对象本身的特性，包括颜色、图层、线型、线宽、文字样式、标注样式等特性。这种方法的优点就是简单快速,。,修改对象属性,1,.,功能,利用特性选项板，可以方便地管理、编辑对象属性。,2.,输入命令方式,工具栏：单击对象特性按钮,菜单栏：选择,“,工具,”,“,选项板,”,“,特性,”,命令,命令行：输入,PROPERTIES,命令,AutoCAD2016,绘制和编辑二维平面图形,AutoCAD,编辑,命令,对象特性匹配,1.,功能,对象特性匹配是把某一对象的特性复制到其他若干个目标对象上。,2.,输入命令方式,工具栏：单击对象特性匹配按钮,菜单栏：选择,“,修改,”,“,特性匹配,”,命令,命令行：输入,MATCHPROP,命令,AutoCAD2016,图案,填充,基本概念,（,1,）图案边界,当进行图案填充时，首先要确定填充图案的边界。定义边界的对象只能是直线、双向射线、单向射线、多段线、样条曲线、圆弧、圆、椭圆、椭圆弧、面域等对象，或用这些对象定义的块，而且作为边界的对象在屏幕上必须全部可见,。,（,2,）孤岛,在进行图案填充时，将位于总填充区域内的封闭区域称为孤岛。在用,BHATCH,命令填充时，允许用户以点取点的方式确定填充边界，即在希望填充的区域内任意点取一点，即可自动确定出填充边界，同时也确定该边界内的岛。如果用户是以点取对象的方式确定填充边界的，则必须确切地点取这些岛。,（,3,）填充,方式,1,）普通方式,2,）最外层方式,3,）忽略方式,AutoCAD2016,图案,填充,图案填充操作,1,功能,图案填充可用于对封闭图形填充图案，来区分图形的不同部分，以指出剖面图中的不同材质。,2,调用方法,命令：,BHATCH,菜单：绘图图案填充,图标：绘图工具栏中的,激活,BHATCH,命令，弹出,“,图案填充和渐变色,”,对话框。,AutoCAD2016,文字、表格与尺寸标注,建立和修改文字样式的方法、国标字体的使用。,单行文字与多行文字的输入及编辑。,建立和修改标注样式的方法。,尺寸标注的方法、尺寸公差、形位公差的标注,AutoCAD2016,文字、表格与尺寸标注,设置文字,样式,AutoCAD,提供的字体分为两类：一类是,Windows,系统字体，如,TrueType,字体，包括宋体、黑体、楷体等汉字，字体扩展名为,.,tif,；另一类是,AutoCAD,特有的形文字，字体扩展名为,.,shx,。,1,功能,用于设置文字的字体、字号、角度、方向和其他特性。,2,调用方法,命令：,STYLE,菜单：格式文字样式,图标：文字工具栏和样式工具栏中的,AutoCAD2016,文字、表格与尺寸标注,“,文字样式,”,对话框中主要选项说明如下。,“,新建,”,按钮：建立新文字样式。,“,字体,”,区域用于设置样式中的文字字体、字体的格式，,AutoCAD,的默认字体为,txt.shx,，其中,“,SHX,字体,”,下拉列表框用于选定字体。包括,TrueType,字体和形（,.,shx,）字体。,“,效果,”,区域用于设置文字颠倒、反向、垂直特殊效果，其中,“,宽度因子,”,用于设置文字宽度和高度的比例，,“,倾斜角度,”,用于设置文字的倾斜角度，正值表示右倾，负值表示左倾。,AutoCAD2016,文字、表格与尺寸标注,标注单行,文字,1,功能,按指定的文字样式、位置和角度绘制一行或多行文字。,2,调用方法,命令：,TEXT,菜单：绘图文字单行文字,图标：文字工具栏中的,AutoCAD2016,文字、表格与尺寸标注,标注多行文字,1,功能,以段落的方式处理所输入的文字。段落宽度由用户所设定的矩形框来确定，可以输入分数、特殊符号等。,2,调用方法,命令：,MTEXT,菜单：绘图文字多行文字,图标：绘图工具栏和文字工具栏中的,AutoCAD2016,文字、表格与尺寸标注,多行文字编辑器,多,行文字编辑器，顶部带有标尺的边框和,“,文字格式,”,工具栏，如图所示，它类似于,Word,文字处理软件，可以对选中的文字进行字体、字高、加粗、颜色、对齐等设置，其中部分内容如下。,AutoCAD2016,文字、表格与尺寸标注,创建特殊符号,在多行文字中插入符号或特殊字符的方法如下：,（,1,）单击多行文字按钮 ，在视图中单击并拖动鼠标，单击鼠标确定文本输入框的尺寸。,（,2,）在文本输入框中输入数字，单击文字格式工具栏中的符号按钮 ，弹出列表。,（,3,）在列表中选择所需符号的名称，该符号即可添加在文本框中。,（,4,）如果在列表中没有所需的符号名称，单击“其他”，打开字符映射表对话框，在符号框中选择所需符号，然后粘贴。,AutoCAD2016,文字、表格与尺寸标注,表,格,插入表格,1,功能,创建表格之前，首先要设置表格样式，表格样式控制一个表格的外观，包括字体、颜色、高度和行距、边框特性等。,2,调用方法,命令：,TABLESTYLE,菜单：格式,表格,图标：工具栏,中的,AutoCAD2016,文字、表格与尺寸标注,表,格,设置,表格单元样式,（,1,）,“,基本,”,选项卡,在,“,基本,”,选项卡中，可以设置表格的填充颜色、对齐方式、数据格式、类型及页边距等。,（,2,）,“,文字,”,选项卡,在,“,文字,”,选项卡中，可以设置表格中的文字样式、高度、颜色和文字角度等。,（,3,）,“,边框,”,选项卡,在,“,边框,”,选项卡中，可以设置表格的线宽、线型、颜色和间距，还可以设置表格的边框是否显示,AutoCAD2016,文字、表格与尺寸标注,修改表格,表格,制成后，可以随时修改，增加或删除行、列以及文字等。,（,1,）单击表格中任意一个单元格，该单元格周围显示出黄色的粗线，表示该单元格被选中，在表格工具栏单击,“,在下方插入行,”,按钮,（,2,）单击新的单元格，选中的单元格会以黄色粗线显示边框，单击,“,删除行,”,按钮 ，可以删除所选择的单元格所,在行,（,3,）在选中的单元格处单击鼠标右键，选择,“,特性,”,选项，弹出,“,特性,”,选项板，显示了当前单元格的特性，可以通过该选项板改变单元格的,设置,（,4,）除了使用工具栏中的按钮修改表格，可以单击鼠标右键，在弹出的菜单中选择修改命令。用户也可以单击表格上的任意网格线以选中表格，利用夹点来修改表格。,AutoCAD2016,文字、表格与尺寸标注,尺寸标注,尺寸标注简介,1,尺寸界线,尺寸界线应自图形的轮廓线、轴线、对称中心线引出，它是垂直于尺寸线的直线段，有时用物体的轮廓线或中心线代替尺寸界线。,2,尺寸线,尺寸线是两端带有箭头的直线段或弧线段，标注文字可置于尺寸线的上方或尺寸线的断开处，它表示两个对象间的距离或角度。角度标注，尺寸线是一段圆弧。,3,箭头,箭头用来对尺寸线的首、末端进行标识，用于指出测量的开始位置和结束位置。,4,标注文字,标注文字是表明测量的数值和尺寸类型的数字、字符和符号。标注文字样式通常与当前的文字样式相一致。标注文字包括公称尺寸、公差标注（可分为上偏差、下偏差）。,5,形位公差标注,形位公差由公差符号、公差值、基准等构成，一般应与引出线同时使用。,6,引出线,从被标注的对象开始绘制的直线段，在其终止端可标注注释文字或公差。,AutoCAD2016,文字、表格与尺寸标注,新建标注样式,在,“,新建标注样式,”,对话框中有,7,个选项卡。,1,“,线,”,选项卡用于设置尺寸线、尺寸界线。,2,“,符号和箭头,”,选项卡用于设置箭头大小与形状、弧长符号、半径标注折弯角度、圆心标记的格式和特点。,3,“,文字,”,选项卡用于设置标注文字的格式、位置及对齐方式等特性。,4,“,调整,”,选项卡可进一步控制标注文字、箭头、引线以及尺寸线的放置。,5,“,主单位,”,选项卡用于设置公称尺寸的格式及精度，同时还可设置标注文字的前缀和后缀。,6,“,换算单位,”,选项卡用于设置替代单位的格式和精度。,7,“,公差,”,选项卡可设置公差的显示及格式,。,AutoCAD2016,文字、表格与尺寸标注,线性尺寸,标注,1,功能,线性尺寸标注是指标注长度方向的尺寸，包括水平标注、垂直标注、旋转标注、对齐标注、基线标注和连续标注。,2,调用方法,菜单：标注相应选项,图标：标注工具栏中的 线性、对齐、基线、连续,标注,AutoCAD2016,文字、表格与尺寸标注,角度、半径、直径尺寸标注,标注角度,（,1,）功能,对两条非平行线、圆弧和圆进行角度尺寸标注。,（,2,）调用方法,命令：,DIMANGULAR,菜单：标注角度,图标：标注工具栏中的,AutoCAD2016,文字、表格与尺寸标注,角度、半径、直径尺寸标注,标注,半径,（,1,）功能,创建圆或圆弧半径标注。,（,2,）调用方法,命令：,DIMRADIUS,菜单：标注半径,图标：标注工具栏中的,标注,直径,（,1,）功能,创建圆或圆弧直径标注。,（,2,）调用方法,命令：,DIMDIAMETER,菜单：标注直径,图标：标注工具栏中的,AutoCAD2016,文字、表格与尺寸标注,圆心、弧长、折弯、坐标标注,标注圆心,（,1,）功能,增加圆弧或圆的圆心标记。,圆心标记如图所示，可以有,3,种方式：无标记、十字标记和中心线标记，可以在标注样式中设定。,（,2,）调用方法,命令：,DIMCENTER,
