GodWork空三转航天远景DLG测图

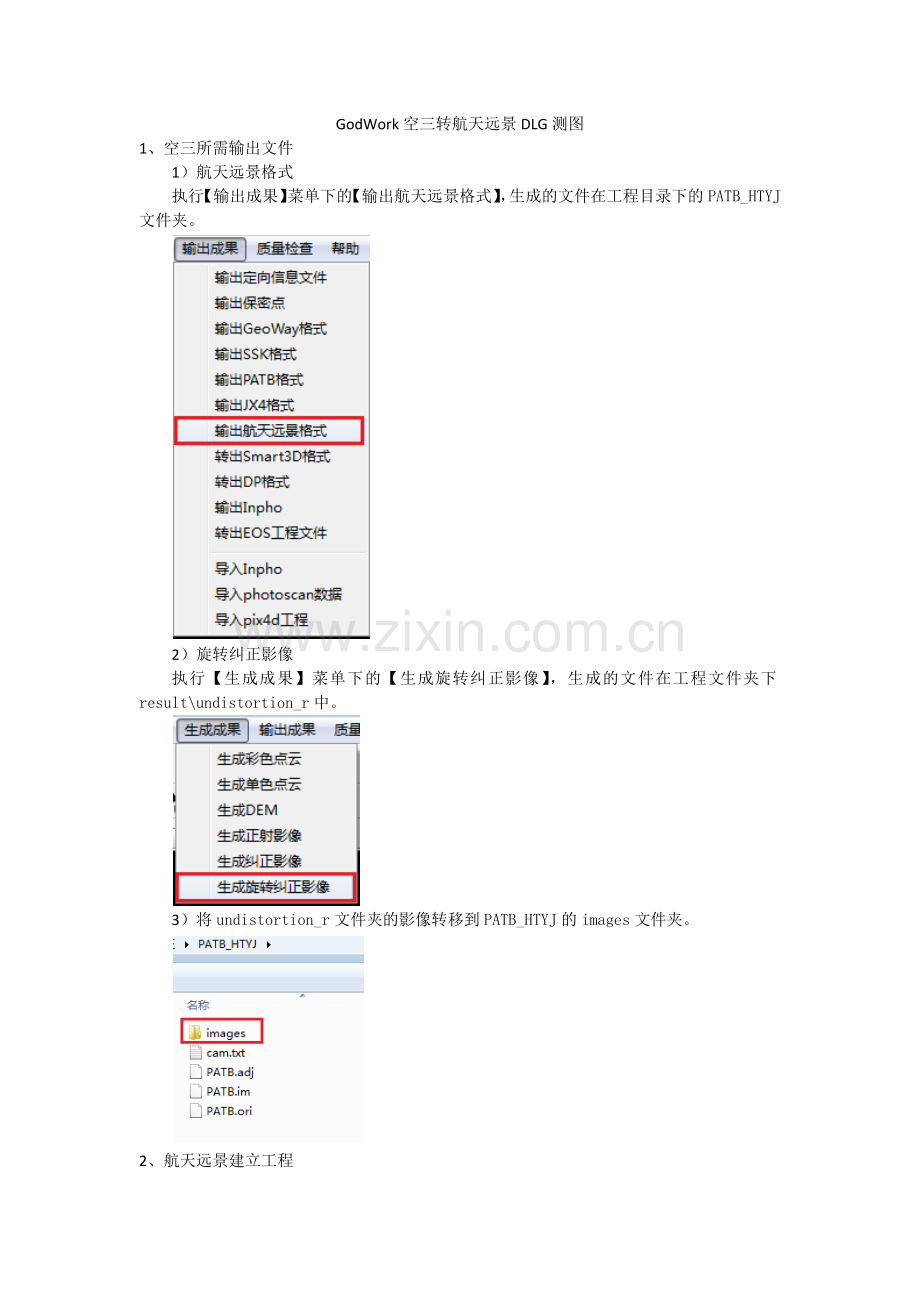

1、空三所需输出文件
1）航天远景格式
执行【输出成果】菜单下的【输出航天远景格式】，生成的文件在工程目录下的PATB_HTYJ文件夹。

2）旋转纠正影像
执行【生成成果】菜单下的【生成旋转纠正影像】，生成的文件在工程文件夹下result\undistortion_r中。

3）将undistortion_r文件夹的影像转移到PATB_HTYJ的images文件夹。

2、航天远景建立工程
1）加载PATB
在工程浏览窗口点击右键选择加载PATB。

2）选择PATB文件

3）工程参数设置
工程参数设置如下图所示，其中相机文件需要手动选择刚导出PATB_HTYJ文件夹下的cam.txt，扫描分辨率需要手动输入毫米单位的像元大小/扫描分辨率（mm_width/pixel_width）。注意：尤其是导入cam文件后会再次自动变为默认值0.025。

4）工程数据确认
升序排列或者将序排列一下后确定。

5）创建立体像对
在PATB上点右键选择创建立体像对。

6）修改核线类型为大地
选择立体像对，在右侧修改核线类型为大地。

7）核线重采样（可选）
选择需要重采样的立体像对，右键选择核线重采样。如果不进行该步骤，则在DLG中用实时核线查看立体，所以是可选步骤。
另外，在实际生产中也遇到实时核线视差大但是生成核线影像就不存在视差大的问题。

8）新建DLG
在DLG上右键选择新建DLG，在之后的对话框输入DLG名称保存。

9）加入立体像对
在DLG工程名字上右键选择加入立体像对，在选择项目中加入所需的立体像对。

10）数字化
在DLG工程名字上右键选择数字化（上图），进入数字化界面。设置比例尺后确定。

11）在左中区域影像边框区域右键选择对应的核线像对。如果没有生成核线影像选择实时核线像对，如果已生成核线影像选择打开核线像对。

12）双片DLG测图界面
