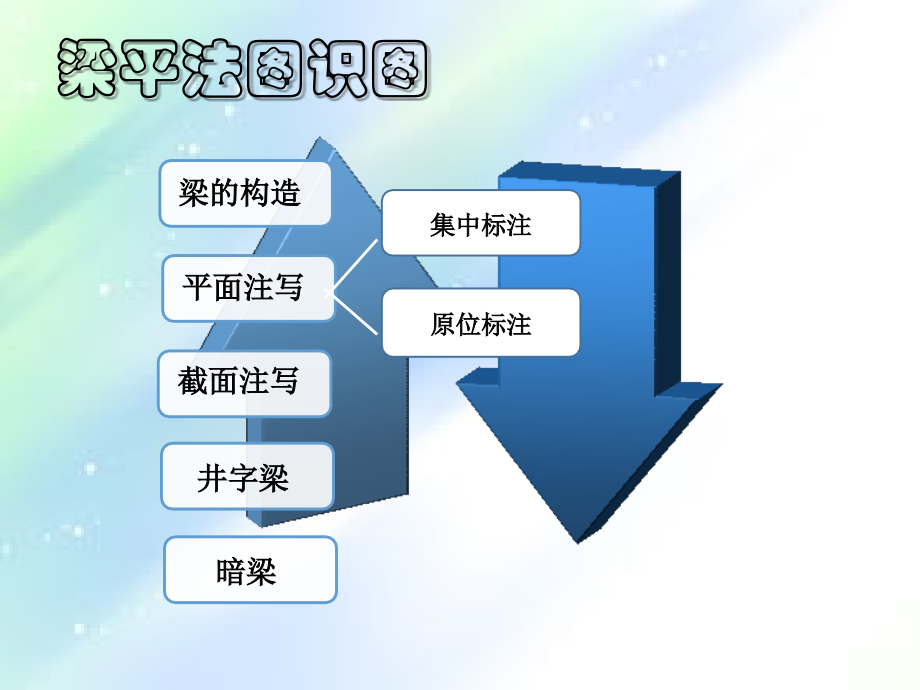

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,梁平法图,识图,梁的构造,平面注写,截面注写,集中标注,原位,标注,井字梁,暗梁,通长筋,下部纵筋,箍筋,弯起钢筋,侧面构造纵筋,梁的构造,架立筋,次梁,主梁,吊筋,梁的构造,平面注写,包括集中标注和原位标注两种，当二者同时出现时，原位标注优先考虑（梁的集中标注可以从任意一跨中引出）,原位标注,集中标注,2,号框架梁，有两跨，一端悬挑，梁截面尺寸为,300650,；箍筋配置为：直径为,8mm,的一级钢筋，加密区间距为,100mm,，非加密区间距为,200mm,，均为双肢箍，,2,根直径,25,的二级钢筋作为架立筋；构造钢筋为,4,根直径,10mm,的一级钢筋；梁顶面标高高差为,-0.100m,。,梁上部配筋：,2,根直径,25mm,的三级钢筋，放于角部，,2,根直径,22mm,的三级钢筋放在中部,梁上部配筋：第一层有,4,根直径,25mm,的三级钢筋，第二层有两根直径,25mm,的二级钢筋；,梁箍筋配置：直径,8mm,的一级钢筋，间距为,100mm,，,粱侧面布筋：共,4,根直径,10mm,的纵向构造钢筋；,梁下部配筋：第一层为,2,根直径,25mm,的三级钢筋，第二层为,4,根直径,25mm,的二级钢筋,梁集中标注,时，有五项必注值和一项选注值（梁顶面标高）,必注值有：,1,）梁编号,2,）梁截面尺寸,3,）梁箍筋,4,）梁上部通长筋或架立筋的配置,5,）梁侧面纵向构造钢筋或受扭钢筋配置,1,梁编号,2,梁截面尺寸,3,梁箍筋,4,梁上部通长筋或架立筋的配置,5,梁侧面纵向构造钢筋或受扭钢筋配置,1,、梁编号,由梁类型代号、序号、跨数以及有无悬挑梁代号几项组成。,（,XXA,）为一端有悬挑，,(XXB),为两端有悬挑，悬挑不计入跨数。,例：,KL7(5A),表示第七号框架梁，共有五跨，一端有悬挑；,L9(7B),表示第九号非框架梁，共有,7,跨，两端有悬挑,梁类型,代号,序号,跨数及是否带有悬挑,楼层框架梁,KL,XX,(XX)/(XXA)/(XXB),屋面框架梁,WKL,XX,(XX)/(XXA)/(XXB),框支梁,KZL,XX,(XX)/(XXA)/(XXB),非框架梁,L,XX,(XX)/(XXA)/(XXB),悬挑梁,XL,XX,(XX)/(XXA)/(XXB),井字梁,JZL,XX,(XX)/(XXA)/(XXB),2,、梁截面尺寸,当截面尺寸为等截面梁时用,bh,表示；,当为加腋梁时用,bh,Yc,1,c,2,，其,c,1,中为腋长，,c,2,为腋高；,当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为,bh,1,/h,2,如上图中：,300750 Y500250,表示梁截面尺寸为,300750,腋长为,500,，腋高为,250,3,、梁箍筋,包括钢筋级别、直径、加密区与非加密区间距及肢数。,例如：,10100/200,（,2,）表示箍筋是直径为,10mm,的一级钢筋,加密区间距为,100mm,，非加密区间距为,200mm,，均为双肢箍；,10100,（,4,）,/200,（,2,）表示箍筋是直径为,10mm,的一级钢筋加密区间距为,100mm,，为四肢箍，非加密区间距为,200mm,，为双肢箍；,当设计中各类梁采用不同的箍筋间距及肢数时，注写时应先注写梁支座端部的箍筋，在“,/,”后面注写两跨中部分的箍筋间距及肢数。,例：,1210150/200(2),表示：箍筋类别为直径,10mm,的一级钢筋，梁的两端各有,12,个双肢箍，间距,150,；梁跨中部分间距为,200,，也是双肢箍,1412150,（,4,）,/200(2),表示：箍筋类别为直径,12mm,的一级钢筋，梁的两端各有,14,个四肢箍，间距,150,；梁跨中部分间距为,200,，为双肢箍,4,、梁上部通长筋或架立筋的配置,通长筋：梁一般都不是单跨梁，通长筋一直穿过多跨，中间接头需要绑扎或者机械连接，或者是焊接（要求直径不变）。通长筋是梁最主要的受力构件；,架立筋：架立筋用于架立箍筋。在计算钢筋时，架立筋不考虑其受力，仅为满足箍筋肢数需要。,4,、梁上部通长筋或架立筋的配置,当同排纵筋中既有通长筋又有架立筋时，应用“”连接，通长筋写在前面，架立筋写在后面并用括号括起来。,例：,222+,（,412,）表示梁上部配筋有,6,根，其中,2,22,为通长筋，,412,为架立筋,当梁上下部纵筋全跨相同时，用“；”隔开,例：,2,B,18,；,4,B,18,表示梁的上部配置,2,根直径,18mm,的通长筋，下部配置,4,根直径,18mm,的通长筋,5,、梁侧面纵向构造钢筋或受扭钢筋配置,当梁腹板高度,450mm,时，须配置纵向构造钢筋。此项注写以大写字母,G,开头。,例：,G412,表示梁的两个侧面共配置,412,的纵向构造钢筋，每侧各配置,2,根,当梁两侧须配置受扭钢筋时，受扭筋注写以大写字母,N,开头。,例,N622,表示梁的两侧共配置,622,的受扭纵向筋，每侧配置,3,根。,梁原位标注,时主要有三方面内容：,1,、梁支座上部纵筋（该部位包括通长筋在内的所有纵筋）,2,、梁下部纵筋,3,、附加箍筋或吊筋,1,、,梁支座上部钢筋,2,、,梁下部钢筋,1,、梁支座上部钢筋,1.,当上部纵筋多于一排时，用斜线“,/,”将各排纵筋自上而下分开；,例,622 4/2,表示上部纵筋有两排，上一排,4,根,22,，下一排,2,根,22,2.,当同排纵筋有两种直径时，用“,+,”将两种直径的纵筋相连，注写时将角部纵筋放于前面,例,225+222,表示梁支座上部有,4,根纵筋，,225,放在角部，,222,放在中间,3.,当梁中间支座两边的上部纵筋不一样时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。,上部纵筋有两排，上一排,3,根直径,28,的二级钢筋，下一排,2,根,上部有,3,根纵筋，其中,2,根直径,28,的三级钢筋放角部，一根直径,22,的三级钢筋放中间,梁支座两边钢筋配置不同须分别标注,2,、梁下部纵筋,1.,当下部纵筋多于一排时，用斜线“,/,”将各排纵筋自上而下分开。,如下图所示：,表示梁下部纵筋有两排，第一排为,3,根直径,25,的三级钢筋；第二排为,3,根直径,28,的三级钢筋,表示梁下部共有,6,根直径,28,的三级钢筋；第一排和第二排各,3,根,2,、梁下部钢筋,2.,当同排纵筋有两种直径时，用“,+,”将两种直径的纵筋相连，注写时角筋写在前面；,3.,当梁下部纵筋不全伸入支座时，将梁支座下部钢筋减少的数量写在括号内,。,例：梁下部纵筋注写为,622 2,（,-2,）,/4,表示上排纵筋为,222,，不伸入支座；下排纵筋为,422,，全部伸入支座。,注写为,222+322,（,-3,）,/525,表示上排纵筋为,222,和,322,，其中,322,不伸入支座；下排纵筋为,525,，全部伸入支座,3,、附加箍筋或吊筋,将其直接画在平面图上的主梁上，用线引注总配筋值。,截面注写,截面注写就是在分标准层绘制的梁平面图上，在不同编号的梁中各选一根梁，用剖面号引出配筋图，并在其上注写截面尺寸和配筋具体数值,梁截面配筋,井字梁,井字梁通常是非框架梁组成，并以框架梁为支座。,井字梁用单粗虚线表示；作为其支座的梁用双细虚线表示。,对某根井字梁编号时，其跨数为其总支座数减,1,；在该梁的任意两个支座之间，无论有几根同类梁与其相交均不作为支座。,暗梁,暗梁的位置：它完全隐藏在板类构件或者混凝土墙类构件中，这是它被称为暗梁的原因,。,暗梁平面注写包括暗梁集中标注和暗梁支座原位标注。施工图中在柱轴线处画出粗虚线表示暗梁,暗梁集中标注包括：暗梁编号、暗梁截面尺寸、暗梁箍筋、暗梁上部通长筋或架立筋,暗梁支座原位标注包括：梁支座上部纵筋、梁下部纵筋,注：暗梁的各项标注与普通梁的标注原则是一致的。,板平法图,识图,板的构造,平面注写,分离式配筋,部分贯通,式配筋,板块集中标注,板支座原位标注,板的构造,分离式配筋,通常我们见到的板配筋以分离式居多，就是在板的底部配受力筋，在支座处配支座负筋的那种,.,受力筋和支座负筋是不同的钢筋,抗裂构造钢筋自身及其与受力主筋搭接长度为,150,部分贯通式配筋,板的构造,板上下贯通钢筋可以兼做抗裂构造筋和抗温度筋。当下部贯通筋兼做抗温度筋时，其在支座的锚固有设计者设计确定。,板的平法标注,板的平法标注包括：板块集中标注和板支座原位标注,结构平面的坐标方向规定：,1.,当两向轴网正交布置时，由左至右为,X,方向，由下至上为,Y,方向；,2.,当轴网转折时，局部坐标方向顺轴网转折角度相应转折；,3.,当轴网向心布置时，切向为,X,方向，径向为,Y,方向。,有梁楼盖板,板平法标注,无梁楼盖板,有梁楼盖板,有梁楼盖板平法施工图均采用平面注写，主要包括板块集中标注和板支座原位标注。,板块集中标注内容为：,1,）板块编号；,2,）板厚；,3,）贯通纵筋；,4,）当板面标高不同时的标高高差,板支座原位标注内容为：,1,）板支座上部非贯通纵筋；,2,）纯悬挑板上部受力钢筋,无梁楼盖板,无梁楼盖板板平面标注主要有板带集中标注、板带支座原位标注,板带集中标注：,1,）板带编号,2,）板带厚及板带宽,3,）贯通纵筋,4,）当板面标高不同时的标高高差,板带支座原位标注：板带支座上部非贯通纵筋,注：对比有梁楼盖板，少了一项标注：纯悬挑板上部受力钢筋,板块集中标注,1,、板块编号,原则：,1,）对于普通楼面，两向均以一跨为一板块；,2,）对于密肋楼盖，两向主梁（框架梁）均以一跨为一板块（非主梁密肋不计）；,3,）所有板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写至于圆圈内的板编号以及当板面标高不同时的标高高差。,有梁楼盖板板块编号,无梁楼盖板板块编号,板带类型,代号,序号,跨数及有无悬挑,柱上板带,ZSB,XX,(XX)(XXA)(XXB),跨中板带,KZB,XX,(XX)(XXA)(XXB,板类型,代号,序号,楼面板,LB,XX,屋面板,WB,XX,延伸悬挑板,YXB,XX,纯悬挑板,XB,XX,2,、板厚,板厚注写为,h=xxx,（为垂直于板面的厚度）；当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为,h=xxx/xxx,；当设计已在图注中统一注明板厚时，这一项可不注,3,、贯通纵筋,贯通纵筋以板块的下部和上部分别注写。,B,代表下部，,T,代表上部，,B&T,代表上下部；,X,向贯通纵筋以,X,开头，,Y,向贯通纵筋以,Y,开头，两向贯通纵筋配置项同事则以,X&Y,开头。当配置有构造筋时，则以,Xc,/,Yc,开头；当为单向板时，另一向贯通的分布筋可在图中统一注明。,4,、板面标高高差,是指相对于结构层楼面标高的高差，应将其写在括号内。如无高差则不用注明。,例,1,标注,：,LB5 h=110,B:X12120;Y10110,表示：,5,号楼面板板厚,110mm,，板下部配贯通纵筋,X,向为,12120,，,Y,向为,10110,；板上部未配置贯通纵筋,例,2,标注：,YXB2 h=150/100,B:Xc&Yc8200,表示,2,号延伸悬挑板，板根部厚为,150mm,，端部厚,100mm,，板下部配置构造钢筋双向均为,8200,1,号延伸悬挑板，板厚为,120mm,，板下部配置构造筋：,X,向为,8150,；,Y,向为,8200,板上部配置贯通纵筋：,X,向为,8150,，,Y,向未配置贯通纵筋,板支座原位标注,应配置在相同跨的第一跨。垂直于板支座绘制一段适宜长度直线，已改线段代表支座上部非贯通纵筋；并在线段上方注写钢筋编号（如、等），配筋值，横向连续布置的跨数（注写在括号内），以及是否横向布置到梁的悬挑端。,例,:,(XX),为横向布置的跨数,(XXA),为横向布置的跨数及一端的悬挑部位,(XXB),为横向布置的跨数及两端的悬挑部位,例：支座原位标注：,12100,（,5A),和,1500,表示：支座上部 号非贯通纵筋为,12100,，从该跨起沿支撑梁连续布置,5,跨一端悬挑的悬挑梁，该筋自支座中线向两侧跨内的延伸长度均为,1500mm,。,当板支座为弧形，支座上部非贯通纵筋呈放射状分布时应加注“放射分布”,当板的上部已配置贯通纵筋，但须增加板支座上部非贯通筋时，应结合已配置的同向贯通筋的直径与间距采取“隔一布一”方式配置。,例：,1.,板上部已配置贯通纵筋,12250,，该跨同向配置的上部支座非贯通纵筋为,12250,，表示在该支座上部设置的纵筋实际为,12125,，其中,1/2,为贯通纵筋，,1/2,为,12250,中的非贯通纵筋。,2.,板上部已配置贯通纵筋,10250,，跨同向配置的上部同向支座非贯通纵筋为,12250,，表示该跨实际设置的上部纵筋为,10,的贯通筋和,12,非贯通筋间隔布置，间距为,125,。,
