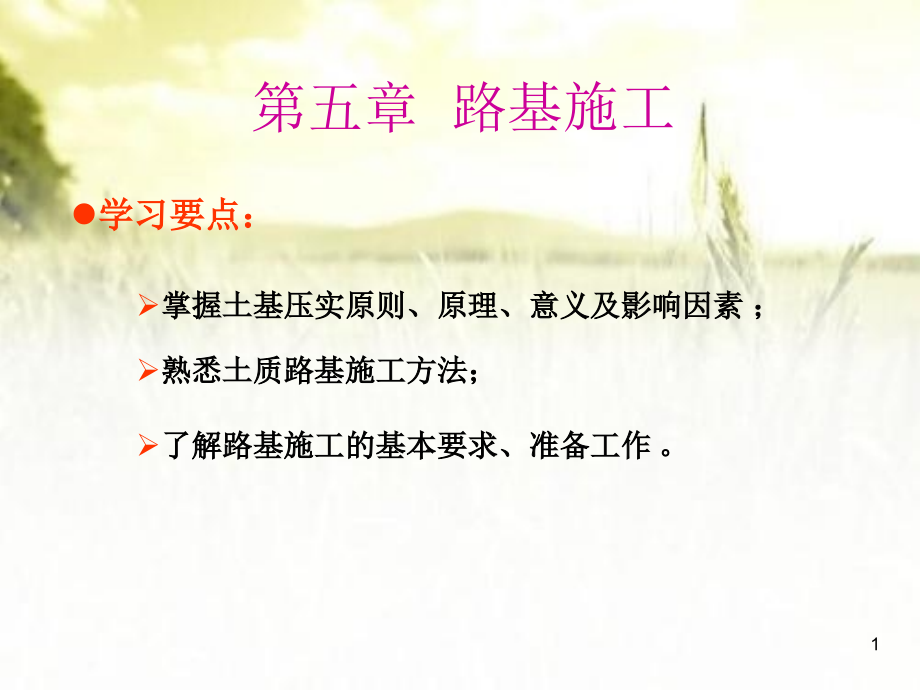

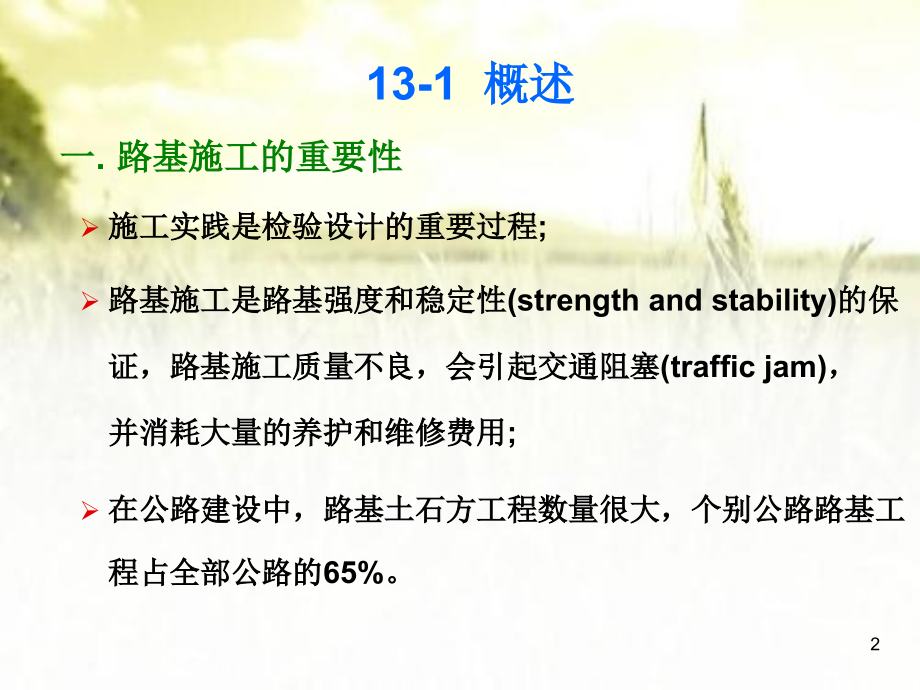

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,第五章 路基施工,学习要点：,掌握土基压实原则、原理、意义及影响因素；,熟悉土质路基施工方法；,了解路基施工的基本要求、准备工作,。,2,13-1,概述,一,.,路基施工的重要性,施工实践是检验设计的重要过程,;,路基施工是路基强度和稳定性(strength and stability)的保证，路基施工质量不良，会引起交通阻塞(traffic jam)，并消耗大量的养护和维修费用,;,在公路建设中，路基土石方工程数量很大，个别公路路基工程占全部公路的65%。,3,二、,路基施工的基本方法,13-1,概述,按技术特点分类(technical characteristic)：,人工及简易机械化,(artificial construction method)：手工工具、劳动强度大、进度慢、工程质量难以保证,综合机械化施工,(synthetic mechanized construction)：效率高、需要科学地严密组织施工,水力机械化施工,(hydro-mechanisation construction)：适用于电源盒水源充足、挖掘松散的土质和地下钻孔,爆破法,(blasting method)：石质路堑开挖、冻土、泥沼、清除路面、开石取料,4,13-1,概述,三、,施工前准备工作,组织准备工作：,建立和健全施工队伍和管理机构，明确施工任务，制定规章制度，确立施工目标等。,技术准备工作：,现场勘查与核对设计文件；,编制施工组织计划；,搞好临时工程；,路基恢复定线，清除路基范围内一切障碍；,做好施工测量工作。,物质准备工作,1,、,一般准备,5,13-1,概述,三、,施工前准备工作,路线复测：,导线、中线复测、水准点、中桩、横断面检查,路基放样：,路线中桩、设计图表、施工工艺,在实地标出道路用地界限、路堤坡脚、路堑坡顶、边沟等具体位置。,2,、施工测量,6,13-1,概述,三、,施工前准备工作,原有房屋、道路、沟渠、通讯电力设施、坟墓等,4,、复查检验,对工程范围内的地址、水文、材料情况进行详细调查,如有不符合实际的地方,申请修改,3,、场地清理,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,7,8,一、基本要求,13-2,路堤填筑与压实,（1）严格按照设计文件和施工规范路基施工,，以试验及测试结果作为检查、评定路基施工质量是否符合要求的主要依据,（2）加强排水,，确保路基施工质量。路基施工前应先修筑截水沟(intercepting drain)、排水沟(drainage ditch)等排水设施,（3）合理取土、弃土,。施工时取土与弃土应从方便路基施工、节约用地、保护耕地和农田水利设施等角度考虑,（4）保护生态环境,（5）因地制宜,，合理利用当地材料和工业废料修筑路基，有效降低工程造价,（6）安全施工路基施工前必须做好详细检查,，合理安排，统一部署，选择合适的填筑材料，采用先进的施工技术和施工机械，周密的施工组织和科学地管理,9,二、填方路基施工工艺流程,13-2,路堤填筑与压实,测量放样,清除表土,填方前压实,检查,分层填筑,碾压、检查,路基整修,检测验收,机械检修,料场选择,清除表土,土方挖运,10,三、填料选择,应选择强度高、稳定性好、易于开挖的土石作填料。,用不透水或透水性差的土时，必须在最佳含水量下分层填筑并充分压实。,粉性土不宜作路基填料。,粘质土好高液限粘土可用来填筑高度小于,5m,的路堤。,含草皮、生活垃圾、腐殖质的土，严禁作为路基填料。,泥炭、淤泥、冻土、强膨胀土、有机质土及易溶盐超过允许含量的土，不得直接用于路堤填料。,13-2,路堤填筑与压实,11,四、填前基底处理,对路基用地范围内既有的构造物，均应事先进行拆迁或改造；对路基附近的危险建筑物应予以加固；对文物古迹应妥善保护。,路基用地范围内的树木等均应砍伐或移植。,路幅范围内原地面表层的腐殖土、草皮等应进行清理，深度不小于,15cm,。,原地面的坑、洞穴等，应在清楚沉积物后，用符合要求的填料回填并压实。,13-2,路堤填筑与压实,12,四、填前基底处理,深耕地段路基，必要时应将土翻松、打碎，在整平压实；公路经过水田、池塘时，应采取排水疏干，抛石挤淤或换填土等措施。,对路基范围内的泉眼或露头地下水，应采取有效的导排措施后方可填筑路基。,地面横坡为,1:5,1:2.5,时，应将原地面挖成台阶，台阶宽不小于,1m,；横坡陡于,1:2.5,时，需作进一步特殊处理。,13-2,路堤填筑与压实,13,四、填前基底处理,填方地段的基底应按设计要求整平压实。,对于土石混合地基、填挖界面、高填方地基等，都应按设计要求进行处理；在非岩石地基上修建填石路堤时，应设置过渡层。,在陡、斜坡地段，路堤靠山一侧应做好排水和防渗处理。,13-2,路堤填筑与压实,14,五、填筑方案,路堤填筑方式,(embankment filling methods),13-2,路堤填筑与压实,15,五、填筑方案,1.,水平填筑,不同用土水平分层、分段填筑，分层压实，每种填料层总厚度,0.5m,13-2,路堤填筑与压实,16,透水性差的用土，一般宜填于下层，表面成双向横坡，有利于排除积水，防止水害；,1.,水平填筑,五、填筑方案,13-2,路堤填筑与压实,17,1.,水平填筑,路堤上部用透水性差的土填筑时，不应覆盖封闭其下层透水性较大的填料，以保证路堤内水分蒸发；,五、填筑方案,13-2,路堤填筑与压实,18,道路工程施工,苏州科技学院,1.,水平填筑,根据强度和稳定性要求，合理安排不同土质的层位；,五、填筑方案,13-2,路堤填筑与压实,19,1.,水平填筑,路堤填料的颗粒尺寸相差较大时,应在其间加设反滤层,.,稳定斜坡上应注意基底的处理,.,五、填筑方案,13-2,路堤填筑与压实,20,1.,水平填筑,同一层次有不同用土时，接搭处成斜面，保证该层厚度范围内强度均匀；,五、填筑方案,13-2,路堤填筑与压实,21,粘土包边,1.,水平填筑,五、填筑方案,13-2,路堤填筑与压实,22,旧路改建,五、填筑方案,13-2,路堤填筑与压实,23,不正确的填筑方式,未水平分层；,夹有冻土块和粗大石块；,有反坡积水；,有陡坡斜面。,五、填筑方案,13-2,路堤填筑与压实,24,1.,水平填筑,还应注意：,严格控制松铺厚度；,每一填筑层压实后的宽度不得小于设计宽度；,填方分几个作业段施工时，接头如不能交替填筑，则先填的路段应按,1:1,坡度分层留台阶，如能交替填筑，则应分层相互交替搭接，搭接长度不小于,2,米；,水平分层填筑,五、填筑方案,13-2,路堤填筑与压实,25,2,.,纵向分层填筑法,纵向分层填筑适用于推土机或者铲运机从路堑取土填筑距离较短的路堤，依纵坡方向分层、逐层推土填筑并碾压密实。,五、填筑方案,13-2,路堤填筑与压实,26,3.,横向填筑法,从路堤的纵向或横向，按照全部高度逐步推进填筑。常用于路线跨越深谷或通过陡坡地段及泥沼地区，但不易压实，沉降不均匀。,五、填筑方案,13-2,路堤填筑与压实,27,3.,横向向填筑,必要的技术措施：,选用振动式或锤式夯击机；,选用沉陷量小及粒径较均匀的砂石填料；,路堤全宽一次成型；,暂不修建较高等级路面，允许短期内自然沉落。,五、填筑方案,13-2,路堤填筑与压实,28,道路工程施工,苏州科技学院,4.,混合式填筑,五、填筑方案,13-2,路堤填筑与压实,29,六,.,施工机械的配套,13-2,路堤的填筑与压实,松土机,scarifier,挖掘机,excavator,平土机,（grading machine）,铲运机,scraper,30,13-2,路堤施工,31,两侧取土：填土高在,3m,以内：推土机配合平地机。,填方量较集中，运距超过,1,公里：松土机配合挖土机与平地机。,运距在,1,公里以内：铲运机配合推土机,13-2,路堤施工,六,.,施工机械的配套,32,七、路基压实,13-2,路堤施工,路基压实意义,：,路基压实是路基施工中一个重要工作，也是提高路基强度和稳定性的根本技术措施之一。,压实机理：,通过压实使土粒重新组合，彼此挤紧，孔隙缩小，土的单位重量提高，形成密实整体，最终使强度增加，稳定性提高。,33,七、路基压实,13-2,路堤填筑与压实,公路压实室内试验,34,1.,影响压实效果的主要因素,（,1,）,.,内因,湿度,（含水量）,：,只有在最佳含水量时压实得到最大干密度,.,同一种土的最佳含水量,0,，随功能的增大而减小,.,最大干容重,0,则随功能的增大而提高,.,在相同含水量条件下，功能愈高，土基密实度,(,即,),愈高。,七、路基压实,13-2,路堤填筑与压实,35,为何用干容重作为表征土基密实度的技术指标，而不用模量？,饱水后，,与,E,均降低，而在,0,时，两者的降低值均最小，所以选用,0,及相应的,0,控制土基压实标准时，其强度和稳定性最好。,解答,：,七、路基压实,13-2,路堤填筑与压实,36,（,1,）,.,内因,分散性较高的土，其,0,值较高，,0,值较低；,土质：,砂性土的压实效果优于粘性土。,七、路基压实,13-2,路堤填筑与压实,37,（,1,）,.,内因,土的级配,：,七、路基压实,13-2,路堤填筑与压实,38,（,2,）,.,外因,压实厚度,：,密实度随深度递减。,夯实不宜超过,20cm,；,15,15t,光面压路机，不宜超过,25cm,；,振动压路机，宜以,50cm,为限。,七、路基压实,13-2,路堤填筑与压实,39,（,2,）,.,外因,最佳含水量随压实功能的增大而减小；,压实功能,：,压实功能愈高，土基密实度愈高。,控制最佳含水量是关键,。,七、路基压实,13-2,路堤填筑与压实,40,2,机具选择,压实机具类型,:,碾压式、夯击式、振动式,砂性土压实效果：振动式较好，夯击式次之，碾压式较差；,粘性土则宜选用碾压式或夯击式。,压实机具选择依据,:,土质及不同土层厚度,七、路基压实,13-2,路堤填筑与压实,41,13-2,路堤施工,42,3.,路基压实土的特性,七、路基压实,13-2,路堤填筑与压实,1,）,低于最佳含水量,时容易提高密实度，从而增强抗变形能力和强度，,高于最佳含水量,时则难以获得高的密实度；,2,）,压实土,遇水浸湿含水量增长的程度与压实时的含水量及土质有关,，,压实时低于最佳含水量,0,时压实土的膨胀量比略高者为大，因此在接近或略大于最佳含水量时压实的土，其吸水量与膨胀量最小，最稳定,；,3,）,压实土浸湿后的抗变形能力,：在,0,时压实的土可望得到最高的浸湿后的抗变形能力，同时，增加压实功、提高密度可以得到较高的浸湿后的抗变形能力。,43,4.,路基压实的要求,高速公路和一级公路土质路基宜采用振动压路机或,35,50t,的轮胎压路机进行碾压,先轻后重，先慢后快。,直线路段和大半径曲线路段上，先压边缘，后压中间；半径较小的曲线路段上，应由低的一侧（内侧）向高的一侧（外侧）碾压。,在横向接头和纵向前后作业相邻区域的碾压轮迹需要一定的重叠量。,七、路基压实,13-2,路堤填筑与压实,44,5.,路基压实的标准,压实度,:,工地,实测干容重,与击实试验所得,最大干容重,0,之比,的相对值。,压实度要求,:,由下而上逐渐提高标准，公路等级和路面等级越高，压实度要求也越高,路堤基底压实度要求：二级以上公路路堤基底压实度不小于,85%,；当路堤填土高度小于路床厚度时，基底压实度不应小于路床的压实标准,七、路基压实,13-2,路堤填筑与压实,45,6.,压实度的检测,压实度检测方法：灌砂法、灌水法、环刀法、核子仪法等,用灌砂法、灌水法时，取土样底面位置为每一压实层底部；用环刀法时，环刀中部应处于压实层厚度的,1/2,深度。,每一压实层均应检测压实度。,检测频率：每,2000m,2,检验,8,点，不足,200m,2,，至少检验,2,点。,七、路基压实,13-2,路堤填筑与压实,46,一、路堑开挖方法：,13-3,土质路堑开挖,1.,横挖法：（,纵向全宽掘进,）,方法,：,在路线一端或两端，沿路线纵向向前开挖。,深度较浅：,单层横挖,的高度,路堑设计深度；,47,一、路堑开挖方法：,13-3,土质路堑开挖,1.,横挖法：,较深路堑,多层横挖法,：,路堑深度较深，在不同高度上分成几个台阶同时开挖的方式。,48,2.,横向通道掘进法：,方法,：,先在路堑纵向挖出通道，然后分段同时向横向掘进。,适用于,：,长而深的路堑,一、路堑开挖方法：,13-3,土质路堑开挖,49,3.,分段纵挖法：,方法,：,沿路堑纵向选择一个或几个适宜处，将较薄一侧路堑壁横向挖穿，使路堑分成两段或数段，各段再纵向开挖。,适用于,：,路堑过长，弃土运距过远的伴山路堑，其一侧堑壁不厚的路堑开挖,一、路堑开挖方法：,13-3,土质路堑开挖,50,5.,混合式开挖：,方法,：,横挖法与通道纵挖法混合使用：先将路堑纵向挖通，然后沿横向断面进行挖掘。,适用于,：,路堑纵向长度和深度都较大时,一、路堑开挖方法：,13-3,土质路堑开挖,51,二,.,路堑开挖施工要点,对于能作为路基填料使用的土方，应分类开挖和使用，非使用材料看作为弃方处理。,土方开挖应自上而下，不得乱挖超挖，严禁掏底开挖。,开挖过程中应采取适当措施保证边坡稳定。,开挖至零填或路堑路床部分后，应尽快进行路床施工。,路堑路床的表层土若是不宜作路床的土时，应用符合要求的土换填，并进行压实。,13-3,土质路堑开挖,52,二,.,路堑开挖施工要点,施工过程中应采取临时排水措施。,边沟、截水沟应从下游向上游开挖，开挖后应及时进行防渗处理。,应妥善安排弃土，合理设置弃土堆。,13-3,土质路堑开挖,53,13-4,土质路基施工机具,一,.,推土机,54,13-4,土质路基施工机具,一,.,推土机,55,13-4,土质路基施工机具,一,.,推土机,横向填筑路堤,56,13-4,土质路基施工机具,一,.,推土机,纵向填筑路堤,57,13-4,土质路基施工机具,一,.,推土机,联合作业,58,13-4,土质路基施工机具,一,.,推土机,联合作业,59,13-4,土质路基施工机具,一,.,推土机,平地两侧弃土横向开挖路堑,用推土机横向开挖路堑，其深度在,2m,以内为宜；开始推土机以路堑中线为界向两侧用横向,“,穿梭,”,作业推土法进行，将路堑中挖出的土送至两侧弃土堆，最后再做专门的清理与平整。如开挖深度超过,2m,。则需与其他机械配合施工。,60,13-4,土质路基施工机具,一,.,推土机,开挖深路堑,61,13-4,土质路基施工机具,二,.,铲运机,62,13-4,土质路基施工机具,二,.,铲运机,椭圆形,八字形,63,13-4,土质路基施工机具,二,.,铲运机,之字形,穿梭行,64,13-4,土质路基施工机具,二,.,铲运机,螺旋形,65,13-4,土质路基施工机具,二,.,铲运机,推土机助铲,66,13-4,土质路基施工机具,三,.,挖掘机,反铲,67,13-4,土质路基施工机具,三,.,挖掘机,正铲挖掘机侧向开挖。,正铲挖掘机正向开挖。,68,13-4,土质路基施工机具,三,.,挖掘机,69,13-4,土质路基施工机具,四,.,平地机,70,13-4,土质路基施工机具,五,.,装载机,71,13-4,土质路基施工机具,五,.,自卸式卡车,绞接自卸卡车,
