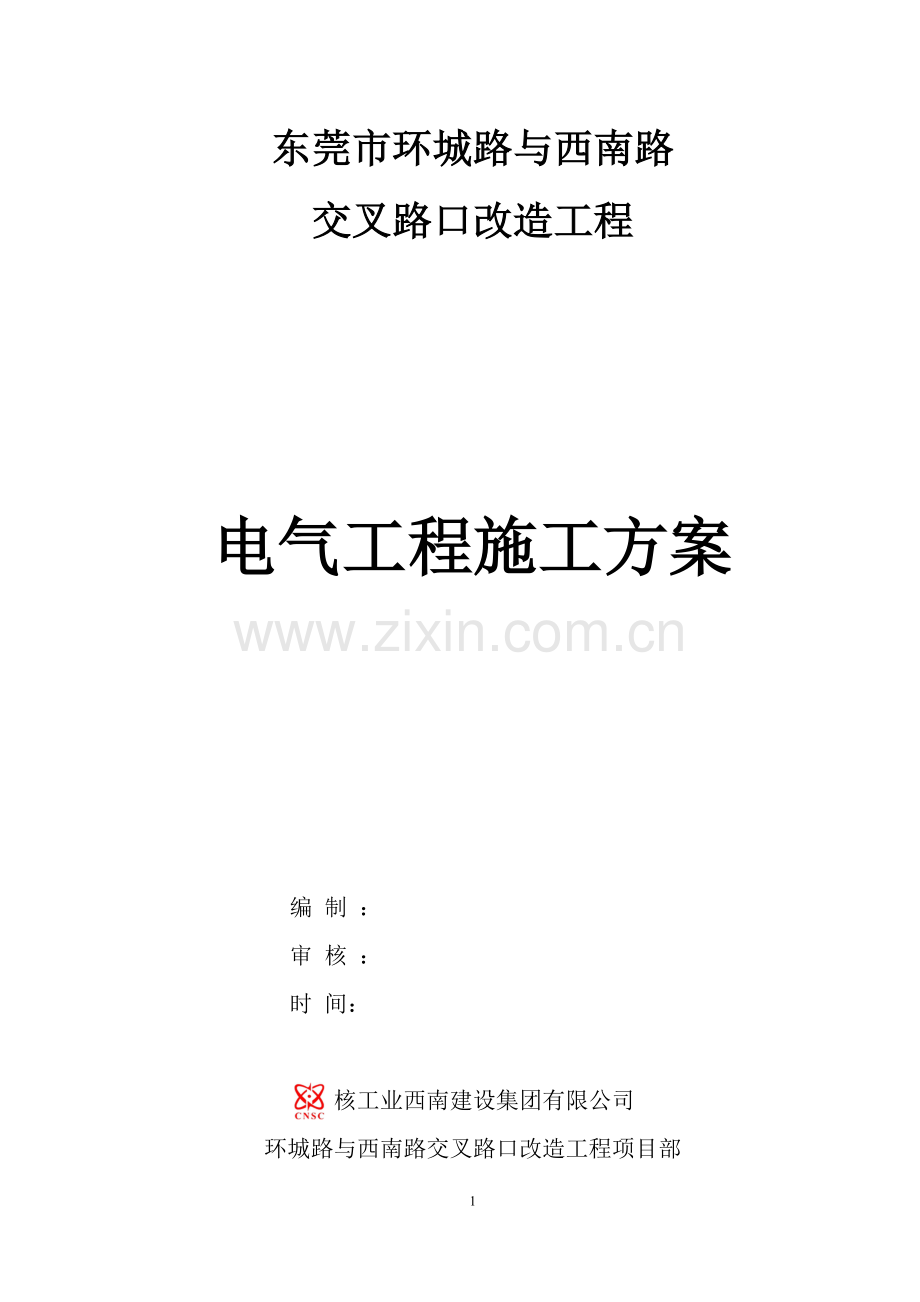

东莞市环城路与西南路
交叉路口改造工程

电气工程施工方案

编 制 ：
审 核 ：
时 间：

核工业西南建设集团有限公司
环城路与西南路交叉路口改造工程项目部

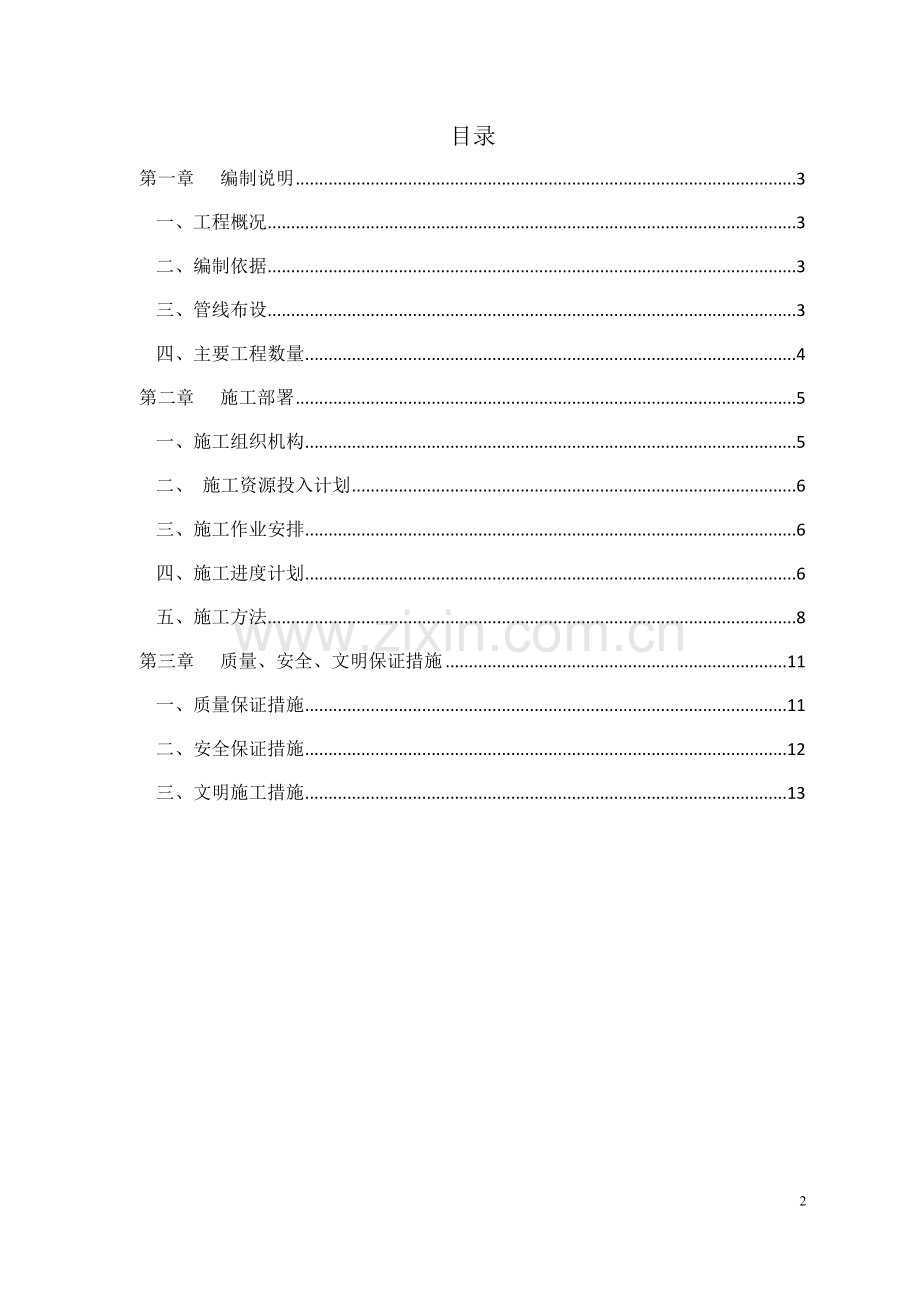

目录
第一章 编制说明 3
一、工程概况 3
二、编制依据 3
三、管线布设 3
四、主要工程数量 4
第二章 施工部署 5
一、施工组织机构 5
二、 施工资源投入计划 6
三、施工作业安排 6
四、施工进度计划 6
五、施工方法 8
第三章 质量、安全、文明保证措施 11
一、质量保证措施 11
二、安全保证措施 12
三、文明施工措施 13

第一章 编制说明
一、工程概况
东莞市环城路与西南路交叉口改造工程，包括新建一条由环城路西侧辅道左转至西南路的匝道以及改造一座人行天桥。其中：1、匝道设计起点接环城路西侧辅道，并沿现状环城路向南绕过改造后的人行天桥西侧梯道后左转上跨环城路，终点与现状西南路相接，匝道路线全长759米，K0+000~KO+298及K0+565~KO+759为城市次干道，总长约492米，KO+298~K0+565为新建一匝道桥，总长约267米；2、人行天桥改建西侧梯道。
二、编制依据
1、2012.09《东莞市环城路与西南路交叉口改造工程电气专业图纸》
2、《工程测量规范》（GB50026-93）
3、《市政工程质量通病及防治》
4、《市政工程施工手册》
三、管线布设
本工程电气工程包括电信管线及路灯照明。通信管线采用PVC-U25φ110管束埋地敷设，埋深一般为管顶距人行道路面0.7~1.1m,通信管中心中心距人行道外边1.0m,管道用塑料排架固定，内填细砂，排架间隔2m左右，管道埋设坡度应在%0.3~%0.4之间，增强型塑料管要求受压后外径变形1/3无裂缝，耐压不小于0.1MPa；路灯干线电缆采用VV-0.6/1kV4X25+1X16mm2 ,穿CPVC-Ф75管保护。道路上照明管线埋深不小于0.7m,过机动车道时需要穿Ф70玻璃钢管保护；桥梁上路灯电缆保护管预埋至防撞墩内，每杆路灯下防撞墩上设置检查口，方便电缆穿线及检修。路灯支线电缆采用铜芯塑料护套线 BVV-3X2.5mm2 ，在灯杆内敷设。

四、主要工程数量
主要工程数量表
序号
名称
型号及规格
单位
数量
一、通信
1
大号直通型人井
参照YD5178-2009
座
3
2
大号三通型人井
参照YD5178-2009
座
2
3
聚氯乙稀增强双壁波纹管
PVC-U25φ110δ=5mm
m
360
4
拆除现状通信井

座
4
二、照明
1
8m无臂路灯杆
高8m，内外热镀锌，喷塑处理
杆
20
2
配套灯具
112WLED灯，额定光效≥85lm/w
套
20
3
电力电缆

m
1100
4
电缆保护管

m
1100
5
铜芯塑料护套软线

m
400
6
照明接线井

座
2
第二章 施工部署
一、施工组织机构
按照项目管理的要求，本工程设置项目经理部一个。项目负责人一名，下设工程部、质检部、材料部、综合部及财务部及工程施工专业队，把质量措施切实落实到施工的全员、全方位和全过程中。工程部、质检部对全过程进行重点监督和全方位服务，确保质量达到质量目标。
施工组织机构框架
核工业西南建设集团有限公司

东莞市环城路与西南路交叉路口改造工程项目部

项目经理

技术负责人

综合部
工程部
材料部
安全部

财务部
质检部

电气施工队

主要管理人员一览表：
序号
姓名
职称
职务
1
陈代豪
高级工程师
项目经理
2
张思忠
高级工程师
总工程师
3
白冰
工程师
项目副经理
4
黄伟
工程师
桥梁工程师
5
肖晗
工程师
质检工程师
6
丁文忠
工程师
试验工程师
7
梁广生
工程师
施工主管
8
朱银全
工程师
电气工程师
9
曾洁兴
工程师
给排水工程师
10
罗艺
工程师
安全员
11
曾昭蓬
工程师
质检员
12
朱凌晨
工程师
测量工程师

二、 施工资源投入计划
根据工程的实际情况，我们将组织优秀的劳务作业队进驻现场，进场前进行岗位培训和安全教育；按照机械设备使用计划，对所有机械及设备进行检修及调试，并定时保养，使其保持良好的待用状态。
1、劳动力计划表
工种
人数
备注
砌筑工
10

普工
10

水电工
5

砼工
3

钢筋工
2

2、 机械设备清单
序号
机械名称
额定功率（KW）
或容量（m3）
或吨（T）
单位
数量
技术状况
备注
1
挖掘机
PC-200
台
1
良好

2
自卸车
TMXC1260
台
1
良好

3
洒水车
4000 L
台
1
良好

4
装载机
ZL-40
台
1
良好

5
空压机
VY-9/7
台
1
良好

6
抽水泵
TQB-4-31
台
4
良好

7
汽车吊
QY25
台
2
良好

8
全站仪
SET2110型
台
1
良好

9
自动安平水准仪
索加B1型
台
2
良好

三、施工作业安排
1、认真审核施工图纸及相关技术文件，了解施工范围地下的各项管线位置及走向，会同相关管理单位制定安全保护措施。
2、根据征拆进度，及时按照红线边界实施场地围敝及疏导交通。
3、环城路西侧人行道及现状通信、路灯管线位于道路工程施工范围内必需首先迁改该段（K0+000~K0+420）通信、路灯管线。
4、根据道路、桥梁的施工进度进展及时安排管线施工及管线的预埋施工。
5、通信、路灯管线进度不能影响总工期。
四、施工进度计划
1、计划工期为165个日历天，计划开工日期为2013年6月1日，计划完工日期为2013年12月15日。
2、为确保进度计划的完成，我们拟取消所有休假日，全体员工实行轮休制，保持施工的均衡、连续。
3、计划按正常施工条件编制，如有施工阻碍和其他不可遇见的情况发生，则工期顺延。
4、进度计划横道图

日期

工作内容
2013年6月
2013年6-11月
上旬
中旬
下旬
7月
8月
9月
10月
11月
12月
施工准备
测量放样

通信管道

路灯管线及安装

交验

五、施工方法
（一）、施工放样
把管线的主要控制点，即每10M的整桩与加桩等，予以复测恢复，并将上述各桩点沿垂直方向平移到基槽之外，作为辅助基线，不得妨碍施工和拆迁，及不影响施工为原则。用钢尺量距，分别加栓桩，以资辨认。
（二）、基槽开挖
1、在施工前与有关单位或部门联系，弄清具体临时管线的种类、尺寸、位置、覆土深度，要求所属单位或部门在管线地面上插牌标记，以保证施工安全。
2、根据沟槽底标高及开挖深度，基槽开挖要按照测量线位进行，基槽基底按各管线设计尺寸每边加30㎝工作位，并加留50cm设置排水沟。
3、根据图纸设计要求，基槽深度h<2m，拟坡度为1:0.5，进行基槽开，挖土方单边堆放，堆土必须距基槽边缘2m以外的空地上。
4、机械挖土时，基底以上10cm不得挖去，等机械挖完后，再用人工清理至设计槽底。基槽底标高应控制在0～－30mm之间。
5、基槽挖成型后，及时请监理和甲方的现场代表进行验槽，检验合格后方可进行下一道工序。并保留原始检查纪录。
（三）、基础施工
1、电信管线采用PVC-U双壁波纹管束埋地敷设，在基槽上按管宽度每边加10㎝铺填10㎝厚中砂，并夯填密实作基础。
2、路灯照明电缆采用CPVC保护敷设在夯实的地基上铺填10cm中砂作基础；路灯基础参照《8m、10m、12m路灯基础大样图》施工。

3、基础各部位的压实度必须满足设计要求和符合相关规定。并由监理和甲方检验合格后方可进行下一道工序。
（五）、管道安装
1、通信管道采用管束埋地敷设。电信PVC-U管道粘接应采用塑料管用胶水，管节之间用直通连接，连接时先将管端擦干净用白布去除外表灰尘、套上直通，尔后在管端均匀涂上配套胶水。
2、路灯照明电缆为CPVC保护敷设，电缆安装需符合以下要求：
①敷设电缆前应检查电缆是否有机械损伤。
②敷设的全部路径应满足所使用的电缆允许弯曲半径要求。
③敷设的路径尽量避开和减少穿越地下管道（包括上下水管道、煤气管道等）公路、通讯电缆等。
④电缆支持点间距离：按水平敷设时电力电缆为1000mm，控制电缆为800mm；垂直敷设时电力电缆为1500mm，控制电缆为1000mm。
⑤敷设电缆和计算电缆长度时，均应留有一定的裕量。
⑥电缆在室外明敷时，宜有遮阳措施。
⑦电缆敷设于过路套管，套管内径不小于电缆外径的1.5倍，弯曲半径不应小于所穿电缆的最小允许弯曲半径，一般每管只穿一根电缆。
（六）、接口的处理
电力采用电缆CPVC保护敷设做法详见国标图94D101-5图P4～P5，通信采用PVC-U管束埋地铺设。接头的制作应严格遵守有关的规程和规范，其操作要点如下：
1、从剥切电缆开始至电缆接头制作完成必须连续进行，在制作电缆接头的整个过程中应采取相应的措施防止污秽和潮气的进入。
2、剥切电缆时不得伤及电缆的非剥切部分。
3、电缆终端头及接头的接地线应采用铜绞线或编织铜线，截面积不宜小于10平方毫米。对要求交联聚乙烯绝缘电缆的钢铠装接地线和铜带屏蔽层的接地线可分的电缆终端头以及低压系统中将电缆的金属护套或金属屏蔽层和钢铠等连在一起作为接地线的电缆终端头，其接地线截面按有关的规定执行。
4、电缆终端头的出线应保持固定位置，并保证必要的电气距离。电缆终端头的安装应牢固可靠，相序应连接正确。有关电缆终端头及接头安装部分的内容见图集93D101-1——93D101-3。电缆终端头和接头施工完毕，需按有关的程序试验合格后才能投入运行。
（七）、井的砌筑
1、通信人孔井尺寸详见国标《通信管道人孔和手孔图集》YD5178-2009图施工。
2、路灯接线井参照《照明接线井大样图》施工。
3、检查井基础均按国家标准图集施作，还土密实度及其它注意事项均按市政工程施工技术规程执行。
（八）、回填
1、管槽回填前必须请监理对管道的安装和连接进行全面的检查和测试。检测和试压合格并经监理同意后，再回填管槽。并做好相应的隐蔽工程检查记录。
2、管道基槽的回填，应先回填管顶以上一倍管井高度。(电缆埋设除外)在这个范围内必须用人工回填，不得采用机械回填和碾压。回填至管顶70cm以上可用机械从槽轴线的两侧同时回填、夯实，可采用机械（12吨以下）碾压。
3、基槽回填时，沟槽内无积水，不得带水回填，不得回填淤泥、有机物及冻土。回填土中不得有石块、砖及其他硬质杂物。
4、回填时应从管道、检查井的两侧同时对称回填，以保证管道和构筑物不产生位移，必要时可采取限位措施。
（九）、路灯的安装
1、工艺流程：
灯杆（灯架）、灯具的安装 配接引下线 试灯
2、安装路灯采用吊装，先吊装灯杆（灯架），把灯杆固定于基础上，上好螺丝，并做好防锈处理，灯杆一排成“1”字竖直排列；然后将随配套的灯具固定上灯杆，穿好抱箍或螺栓，按设计要求找好照射角度，找好平正度后，将灯具固定好，成排安装的灯具其仰角保持一致，排列整齐。
3、配接引下线：将针式绝缘子固定好，将导线的一端在绝缘子上绑好回头，并分别与灯头线、熔断器进行连接。将接头进行包扎接口处理。引下线凌空段不应有接头，长度不应超过4m，超过时应加装固定点或使用钢管引线。
4、试灯：全部安装工作完毕后，送电、试灯，并进一步调整灯具的照射角度。
第三章 质量、安全、文明保证措施
一、质量保证措施
1、加强工程质量管理，健全质量管理体系，坚持谁施工谁负责质量的原则。加强技术和技能培训，搞好技术攻关，下功夫、下大力度治理好质量通病。
2、严格工程质量检查验收，在各班组自检，复检基础上进行交接检查，上道工序不合格不允许下一道工序施工。
3、施工前认真熟悉审查图纸，根据施工组织设计和施工方案，及现行的相关规范和标准，明确施工方法和施工工艺，对工人做好施工前技术交底，施工中认真做好隐检、预检、交接检和结构验收。施工作业班组要实行自检、互检、交接检和产品挂牌制。
4、对于管道高程桩设立明显标志，加强保护，严禁施工时碰动。在使用高程控制点时至少分别要用两个施测点，以资校核。临时水准点每半月复核一次，在非常时期，如：暴雨等需要及时复核。
5、所有的材料特别是管材，必须是合格的产品，须提供相应的检测报告和合格证。并复检合格，对复检不合格的产品，立即停止施工。以确保工程质量。
6、塑料管材不得长时间在太阳下暴晒，也不得长时间雨淋和浸泡。更不得有重物压管道。
7、施工的每一道工序都必须请监理和甲方的现场工程师验收合格后才能进行下一道工序。关键工序应请监理和甲方的现场工程师现场旁站。
二、安全保证措施
1、成立以项目经理为核心的安全领导小组，配备专职安全人员，负责全在的安全管理工作。各队配备专职安全人员，负责各项安全工作的落实，做到有计划、有组织地进行预测控制，预防并彻底杜绝事故的发生。
2、加强安全教育，使全休工作人员牢固树立“安全第一”的思想意识，制定并组织广大职工学习安全方面的规章制度；针对各自工作的特点有自身情况学习有关安全方面的安全操作规程。做思想上重视，生产上严格按照操作规程标准化施工。提高防事故、保安全的能力。
3、制定安全检查目标奖罚制度钍对自身的具体情况定期抽查；夏季做好防暑降温，雨天做好水土保护及防滑措施，预防季节性事故发生。强化行政管理，运用管理、经济、法律手段三管齐下，消灭一切事故的发生，使安全工作全面达标。
4、安全管理员必须对施工操作人员进行安全专业技术交底。并将安全责任层层交底，落实到每个人员。
5、应遵循现场各类安全技术规程的有关规定，加强安全意识 。
6、定期检查机械及是电器设备，严禁非专人员操作机械及电器，严格执行工地用电的相关制度、规定。
7、操作人员必须按规定配戴好合格的安全帽。
8、施工现场要有交通指示标志，危险地区应悬挂“危险”或“禁止通行”的明显标志，夜间设红灯示警。
9、各种材料设专用的堆放地点，存放应整齐和稳固，现场施工中出现的废料等应及时清理。
10、各种施工机械不得过载运行，必须设电器防护装置。
11、严禁带病、酒后上岗。晚间施工要有足够的照明装置。
12、在施工现场设置安全生产标牌。
13、基坑开挖后必须设立安全维护设施。
14、雨季施工安全措施
①雨季施工期间必须派专人负责检查施工措施，并准备好材料和人力，根据实际情况调配工人工作班次，延长有效作业时间。
②雨季施工应适当缩小工作面，当天完成当天工作。妥善安排好现场的排水和交通。保证道路两边排水沟的通畅，准备足够排水设备。
③大雨时应马上停止施工；除非特殊原因。特殊原因时或可以施工的情况下，作业人员应穿戴防滑的雨鞋，防雨的衣物。
④雨期时各类电气设施及线路应做好防漏电措施，高空设备应安装好避雷装置。
⑤雨后应对各种设施进行检查。
三、文明施工措施
1、全面规划，综合治理，搞好周边关系，搞好施工现场周围环境。
2、成立文明施工领导小组，公司、施工队分级管理，分别配备专（兼）职管理人员，负责督促检查各项文明施工工作及其措施的落实。
3、定期对职工进行教育，使人人心中明确文明施工的重要意义，积极、主动参与，自觉遵守各项规章制度。
4、搞好文明施工，保护好周围环境，现场污水、垃圾集中统一处理，减轻对周围环境的污染，减少施工噪音，注意保持水土和生态平衡。
5、施工现场做到工完场清，保证散碎材料、施工垃圾的收集，防止环境污染；材料堆放整齐，使施工现场整洁有序。
6、在施工现场设置文明施工标牌。
