高速公路公路养护维修作业交通标志设置示意图(国标2015).doc

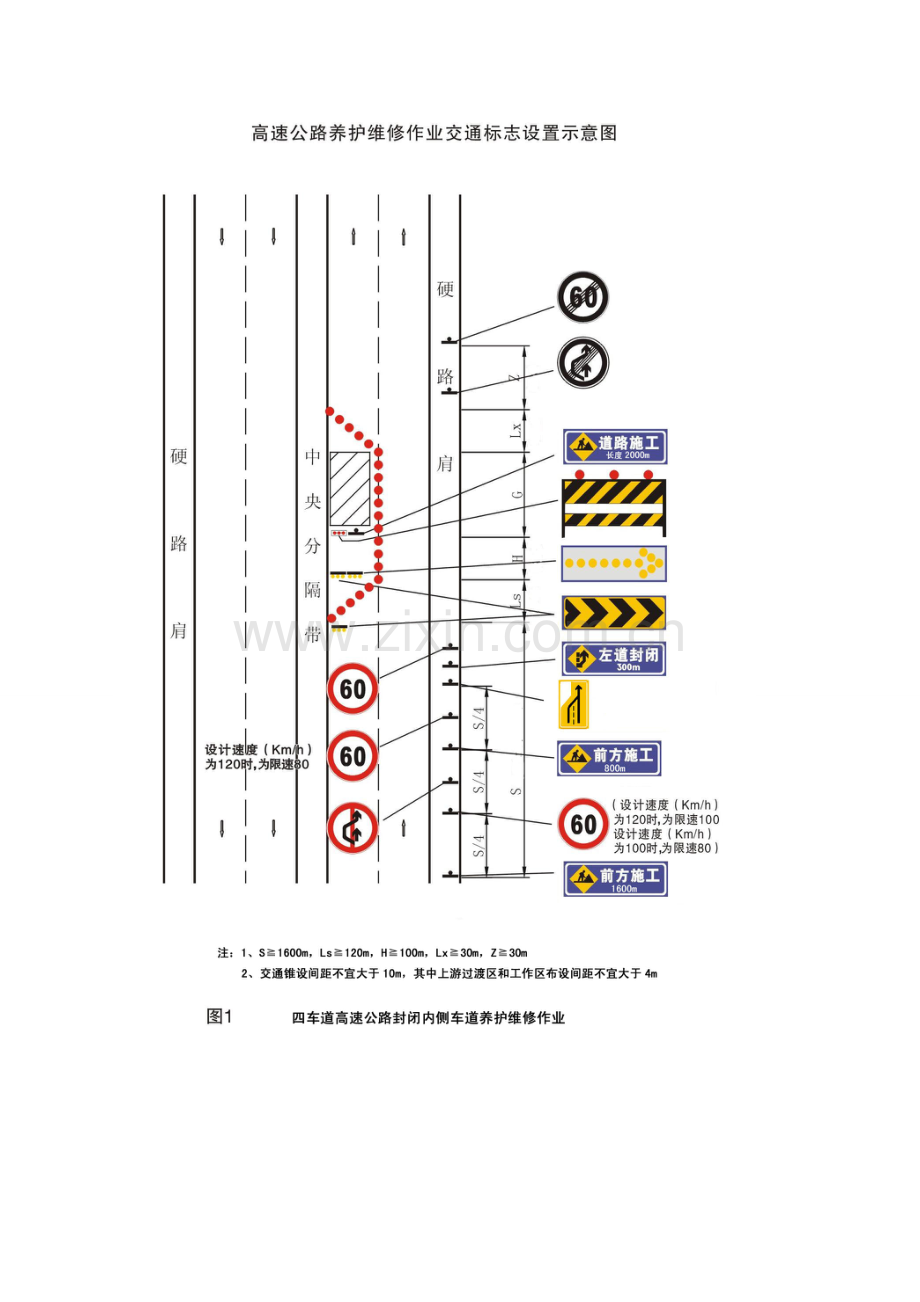

高速公路公路养护维修作业交通标志设置示意图
说明
一．示意图中字母定义
1、 S：警告区
2、 Ls：上游过渡区
3、 H：纵向缓冲区
4、 Hh：横向缓冲区
5、 G：工作区
6、 Lx：下游过渡区
7、 Z：终止区
8、 一般要求：S≧1600m，Ls≧120m，H≧100m，Lx≧30m，Z≧30m。
二、其他规定：
1、夜间进行养护作业应布设照明设施和警示频闪灯，照明设施应布设在工作区侧面，照明方向应背对非封闭车道。警示频闪灯设置的位置为距警告区终点位置S/4处。
2、桥涵与隧道养护作业控制区布置应符合《公路养护安全作业规程》（JTG H30-2015）第9、第10章要求。
三：有关标志标牌规格尺寸
序号
类别
尺寸
备注
1
圆形标志
φ1200mm

2
三角形标志
边长1300mm

3
长方形标志
1800×600mm

4
长方形标志
1400×1000mm
车道数减少标志
