移动电源规格书.doc

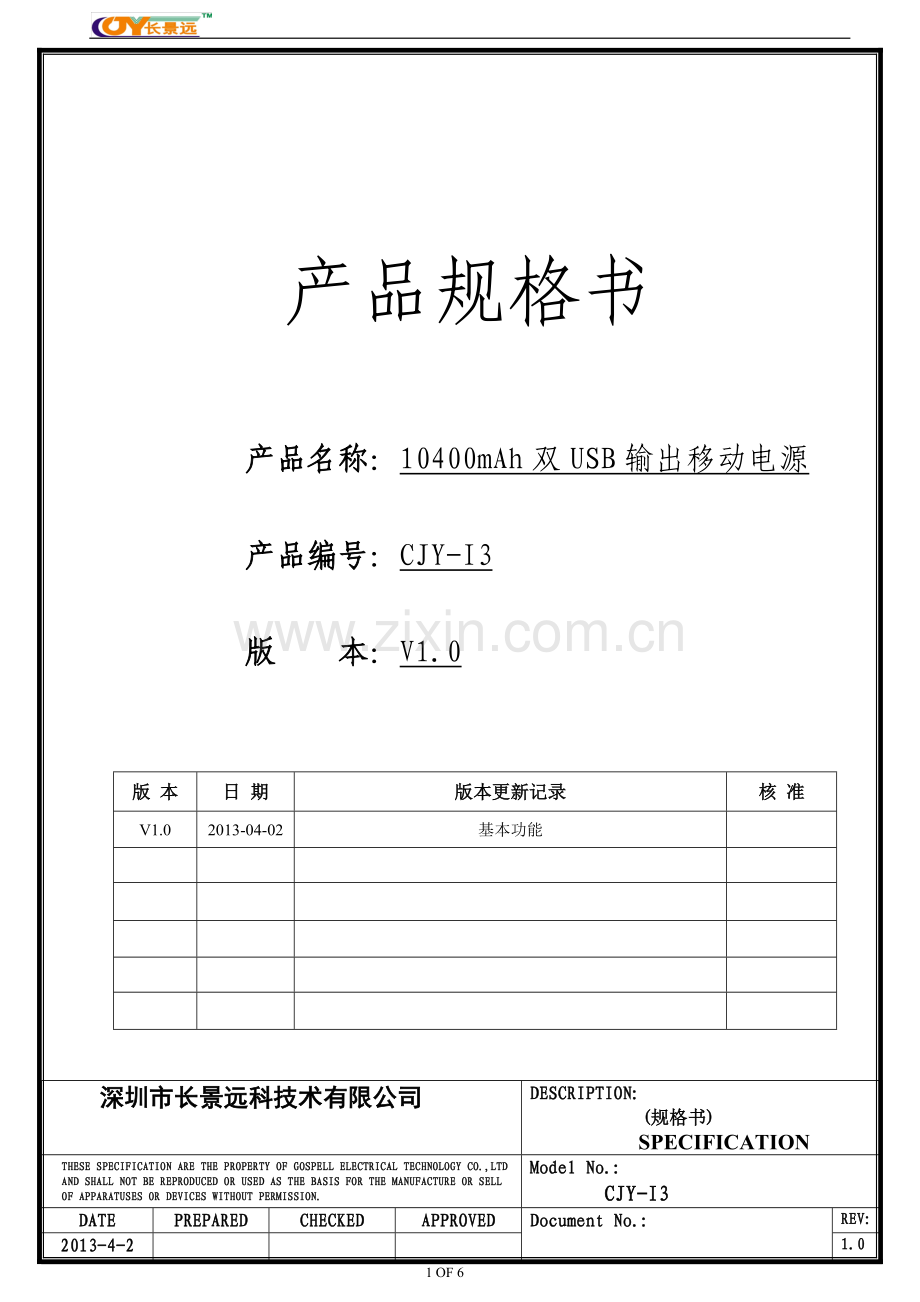

产品规格书

产品名称：10400mAh双USB输出移动电源

产品编号：CJY-I3

版 本：V1.0

版 本
日 期
版本更新记录
核 准
V1.0
2013-04-02
基本功能

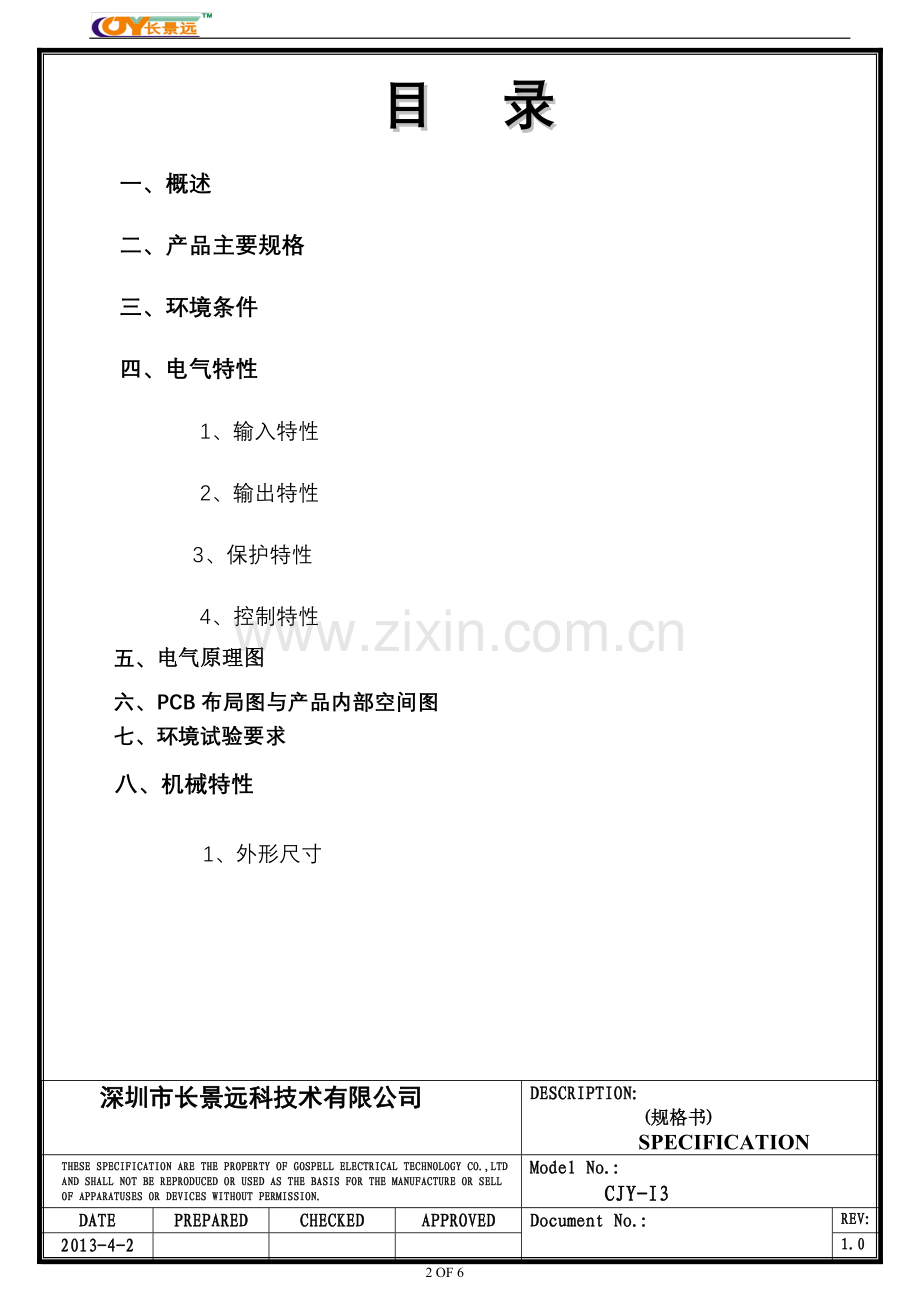

目 录
一、概述
二、产品主要规格
三、环境条件
四、电气特性
1、输入特性
2、输出特性
3、保护特性
4、控制特性
五、电气原理图
六、PCB布局图与产品内部空间图
七、环境试验要求
八、机械特性
1、外形尺寸

一、 概述
产品图片

本移动电源为专为移动数码产品合设计的高档智能备用电源，输入部分采用了高智能锂电池充电管理IC；输出采用高效率DC-DC升压转换电路；特设锂电芯保护控制电路实现精确电压过充、电压过放、电流过载及短路保护；整体电路同时采用MCU微电脑控制管理。 额定输入电压为4.8-5.2VDC，4.5-5.5VDC能正常工作
产品特点：1.采用智能微电脑控制技术加多重保护电路；
2.高效率输出，高容量锂电芯储能；
3.标准双USB输出接口可适应不同的负载需求（输出电流1.0A和2.0A端口）
4.输入接口采用Micro USB
5.4颗高亮度蓝光LED对电路工作进行指示
6．外观乳白高光加中框电度镀金属银色高档设计
二、 产品主要规格

输入电流
输入电压范围
输出电流
输出电压
电芯容量
功率稳定精度
备注
USB1
USB2
USB1
USB2
1A±0.1A
4.5V-5.5VDC
1.0A±10%
2.0A±10%
5.0±5%
5.0±5%
10400mAh≤±10％
≤±10％
10～40℃条件下产品可正常工作

三、环境条件
序 号
项 目
技术指标
单位
备 注
1
工作温度
10-40
℃

2
储存温度
-40－+70
℃

3
相对湿度
20%－90%

4
散热方式
自然风冷

四、电气特性
1
输入特性
序 号
项 目
技术要求
单位
备 注
1.1
额定输入电压
4.8－5.2
Vdc

1.2
输入电压范围
4.5-5.5
Vdc

1.3
转换效率
≥80%

1.4
最大输入电流
≤1
A

2
输出特性
序 号
项 目
技术要求
单位
备 注
USB1
USB2
2.1
输入功率电压调整率
≤±5%
≤±10%
W

2.2
输出电流范围
0～1
0-2
A

2.3
输出电压范围
4.8-5.2VDC
4.8-5.2VDC
V

2.4
音响噪声
≤50
dB

3
保护特性
3.1
放电欠压保护(电芯)
2.5
V
过放释放3.0V
3.2
充电过压保护(电芯)
4.3
V
过充释放4.05V
3.3
带载电流(电芯)
≥5A
A

3.4
USB1输出过流保护
≥1.3A

锁死
3.5
USB2输出过流保护
≥2.8A

锁死
3.6
过温保护
锂电池充电管理IC≥90℃
℃
自动限定输入电流
备注
3.4\3.5保护后必须断开负载，重启才能重新启动电源输出
4
控制与显示特性
4.1
电量显示
按键显示电量、电量灯一共4格，高亮蓝灯，显示格数与电量基本对应

4.2
充电显示
充电显示为对应电量显示状态 25%电量时，LED1亮LED2闪 ； 25%~50%电量时，LED1~LED2亮LED3闪 ； 50%~75%电量时，LED1~LED3亮LED4闪；　　　　　　　　　　75%~100%电量时，LED1~LED4亮，直至电量充满

4.3
低电量显示
第一个灯闪烁

五、电气原理图

六、实物图
PCB布局图与产品内部空间图七、环境试验要求
序 号
试验项目
试验条件
检验项目
1
高温存贮试验
1. 70℃条件下，2小时
2. 不包装，不通电
1. 外观
2. 电气性能（常温恢复两小时，正常工作）
2
低温存贮试验
1. －40±5℃，2小时
2. 不包装，不通电
1. 外观
2. 电气性能（常温恢复两小时，正常工作）
3
高温工作试验
1. 额定条件下
2. 环境温度40℃
1. 开关机输出电压
2. 性能正常
4
低温工作试验
1. 额定条件下
2. 环境温度10℃
1. 器件外观
2. 性能正常
5
振动试验
在三个互相垂直的方向上能经受5－500Hz的随机振动，其中5－10Hz频率范围的加速度谱密度为
10m2/s3，10－200Hz频率范围的加速度谱密度为3m2/s3，200－500Hz频率范围的加速度谱密度为1m2/s3，每方向20分钟
6
老化
重复对移动电源进行充放电二次
八、机械特性及接插件定义 （单位：mm）
1、外形尺寸
最大外形尺寸：106×80×25 （L×W×H）mm
深圳市长景远科技术有限公司
DESCRIPTION:
(规格书)
SPECIFICATION
THESE SPECIFICATION ARE THE PROPERTY OF GOSPELL ELECTRICAL TECHNOLOGY CO.,LTD
AND SHALL NOT BE REPRODUCED OR USED AS THE BASIS FOR THE MANUFACTURE OR SELL
OF APPARATUSES OR DEVICES WITHOUT PERMISSION.
Model No.:
CJY-I3
DATE
PREPARED
CHECKED
APPROVED
Document No.:

REV:
2013-4-2

1.0
6 OF 6
