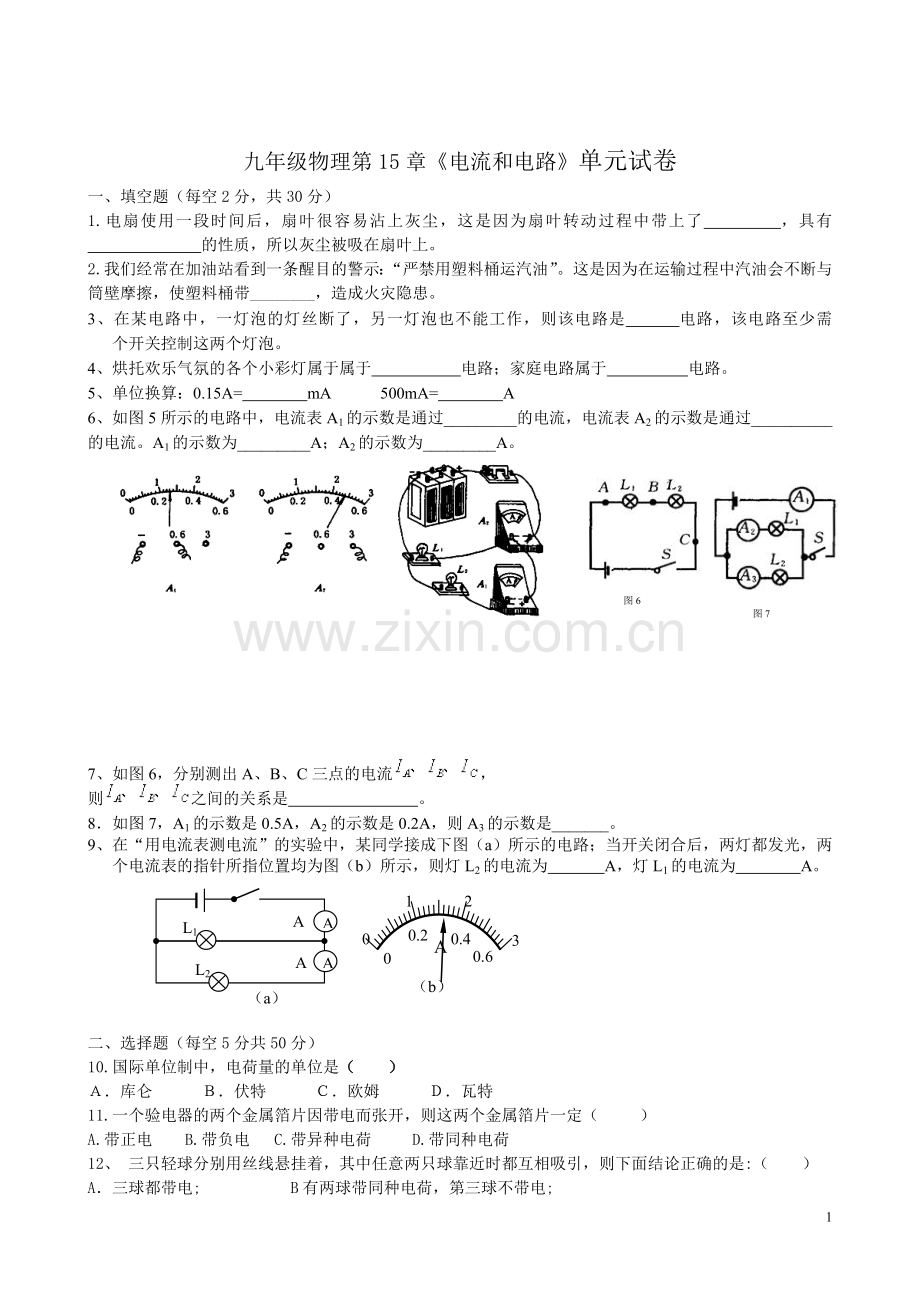

九年级物理第15章《电流和电路》单元测试卷.doc

九年级物理第15章电流和电路单元试卷一、填空题（每空2分，共30分）1.电扇使用一段时间后，扇叶很容易沾上灰尘，这是因为扇叶转动过程中带上了 ，具有 的性质，所以灰尘被吸在扇叶上。2.我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带_，造成火灾隐患。3、在某电路中，一灯泡的灯丝断了，另一灯泡也不能工作，则该电路是 电路，该电路至少需 个开关控制这两个灯泡。4、烘托欢乐气氛的各个小彩灯属于属于 电路；家庭电路属于 电路。5、单位换算：0.15A= mA 500mA= A6、如图5所示的电路中，电流表A1的示数是通过_的电流，电流表A2的示数是通过_的电流。A1的示数为_A；A2的示数为_A。 图7图6图57、如图6，分别测出A、B、C三点的电流，则之间的关系是。8如图7，A1的示数是0.5A，A2的示数是0.2A，则A3的示数是_。9、在“用电流表测电流”的实验中，某同学接成下图（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则灯L2的电流为 A，灯L1的电流为 A。AAA1A2L1L2（a）0123A00.20.40.6（b）二、选择题（每空5分共50分）10.国际单位制中，电荷量的单位是（ ）库仑 伏特 欧姆 瓦特11.一个验电器的两个金属箔片因带电而张开，则这两个金属箔片一定（ ）A.带正电 B.带负电 C.带异种电荷 D.带同种电荷12、 三只轻球分别用丝线悬挂着，其中任意两只球靠近时都互相吸引，则下面结论正确的是:（ ）A 三球都带电; B有两球带同种电荷，第三球不带电;C. 只有一球带电; D.有两球带异种电荷，第三球不带电.13、关于电源和电流，下列说法中正确的是（ ）A电流是由大量电荷的无规则运动形成的B电源外部，电流是从电源的正极流向负极C在电路中只要有电源，就一定会有电流D电流的方向总是从电源的正极流向负极14.如图13-7所示，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（ ）。图13-7A硬币和橡皮 B硬币和铅笔芯C橡皮和塑料尺 D铅笔芯和塑料尺15要使手电筒正常工作，如图两节干电池的正确安装是（）A图甲 B图乙 C图丙 D都不正确 16.小灯泡的结构如图，按下图中的连接能让完好的2.5V的灯泡点亮的是（ ）17、一个开关同时控制两盏灯泡的亮与灭，则这两盏灯泡是（ ）A串联 B并联 C串联或并联都可以 D无法判断18、下列电路中不属于并联电路的是（ ）ABCD19、在下图所示的四个电路中，与右边实物图4对应的是（ ）DCBA图4三、作图题（每题10分共20分）20、按左边的实物图在右边的框中画出电路图。21、按下边的电路图连接实物。3
