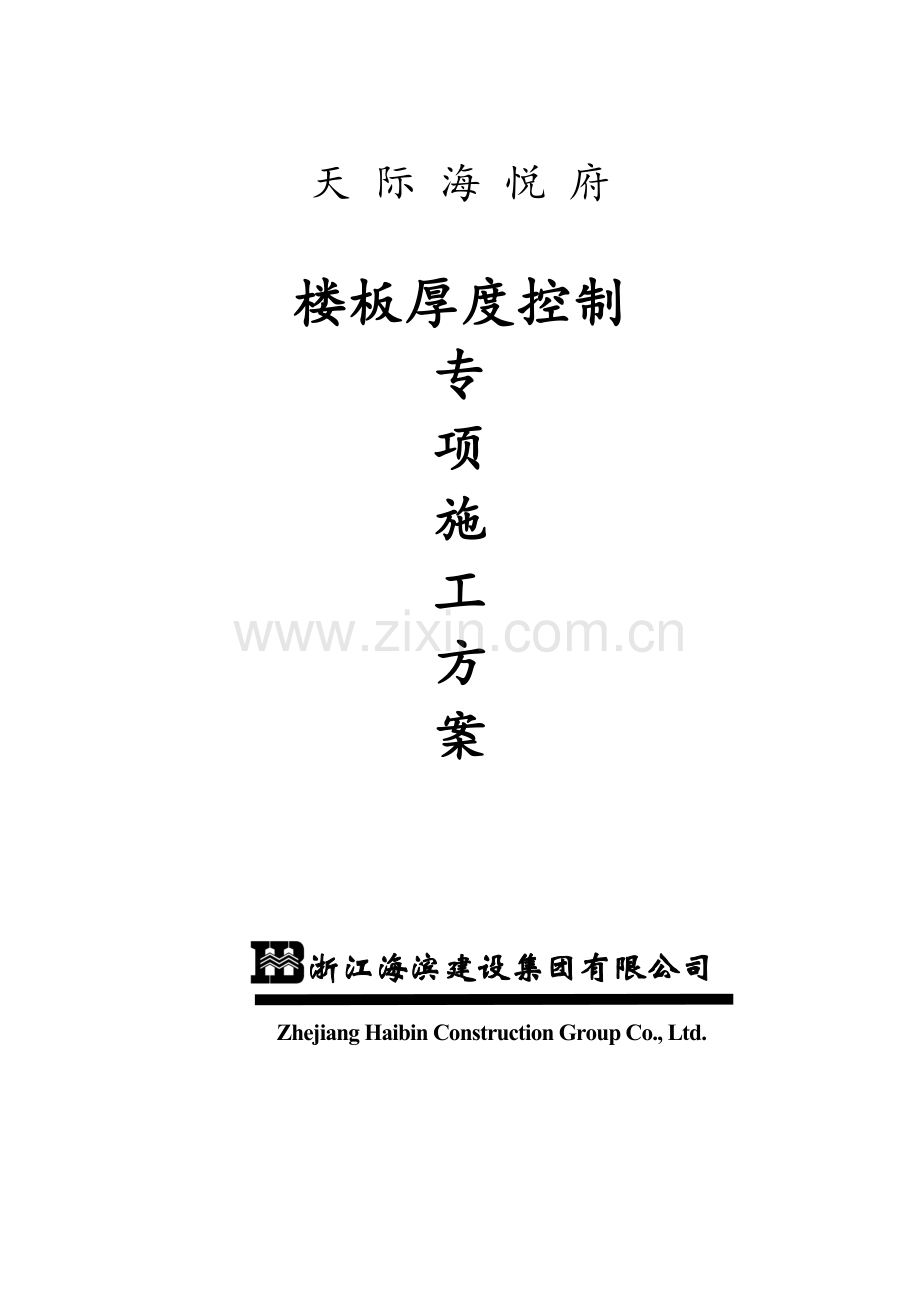

天 际 海 悦 府

楼板厚度控制
专
项
施
工
方
案

浙江海滨建设集团有限公司
Zhejiang Haibin Construction Group Co., Ltd.

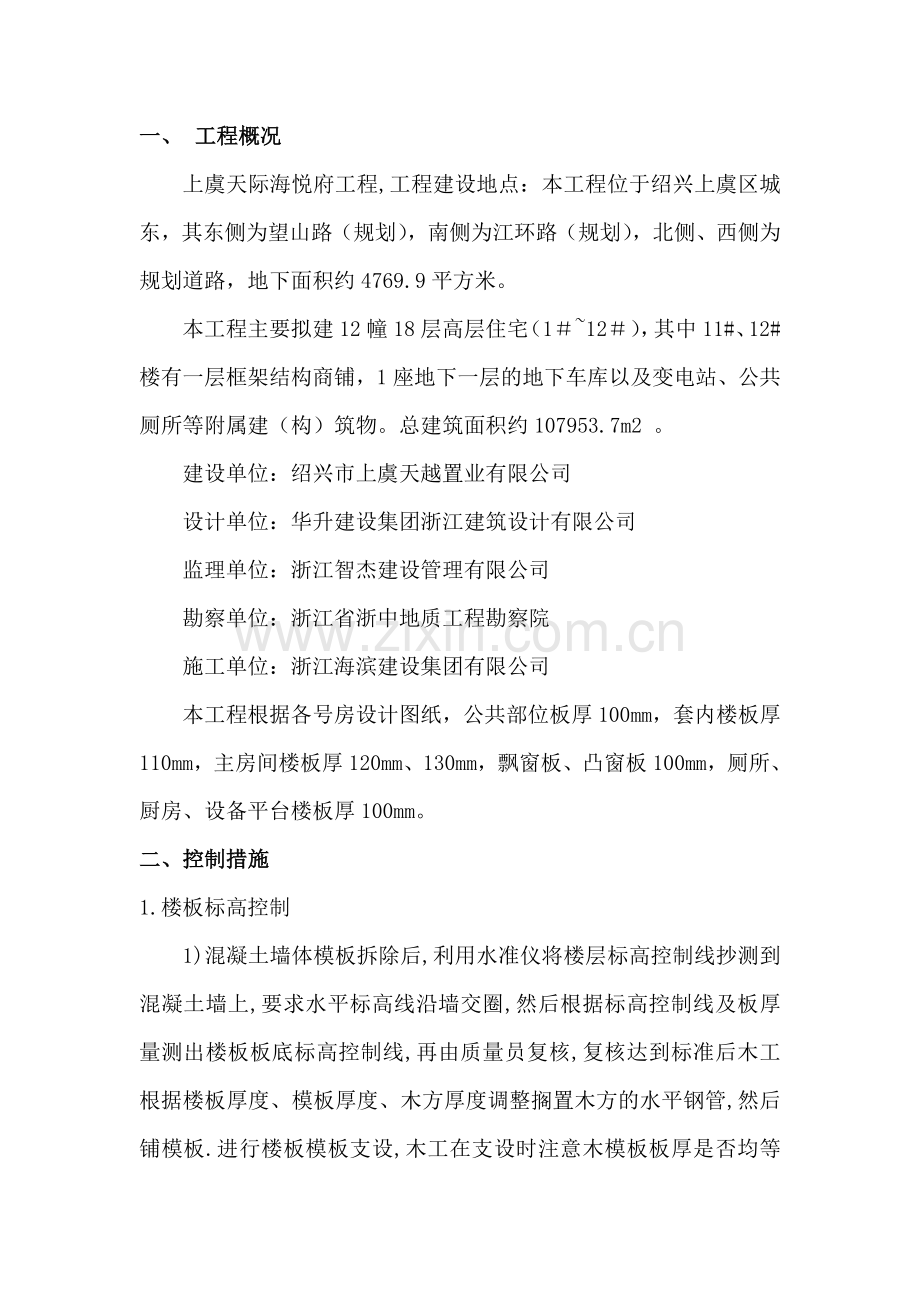

一、 工程概况
上虞天际海悦府工程,工程建设地点：本工程位于绍兴上虞区城东，其东侧为望山路（规划），南侧为江环路（规划），北侧、西侧为规划道路，地下面积约4769.9平方米。
本工程主要拟建12幢18层高层住宅（1＃~12＃），其中11#、12#楼有一层框架结构商铺，1座地下一层的地下车库以及变电站、公共厕所等附属建（构）筑物。总建筑面积约107953.7m2 。
建设单位：绍兴市上虞天越置业有限公司
设计单位：华升建设集团浙江建筑设计有限公司
监理单位：浙江智杰建设管理有限公司
勘察单位：浙江省浙中地质工程勘察院
施工单位：浙江海滨建设集团有限公司
本工程根据各号房设计图纸，公共部位板厚100mm，套内楼板厚110mm，主房间楼板厚120mm、130mm，飘窗板、凸窗板100mm，厕所、厨房、设备平台楼板厚100mm。
二、控制措施
1.楼板标高控制
1)混凝土墙体模板拆除后,利用水准仪将楼层标高控制线抄测到混凝土墙上,要求水平标高线沿墙交圈,然后根据标高控制线及板厚量测出楼板板底标高控制线,再由质量员复核,复核达到标准后木工根据楼板厚度、模板厚度、木方厚度调整搁置木方的水平钢管,然后铺模板.进行楼板模板支设,木工在支设时注意木模板板厚是否均等厚.
2)严格控制梁模板的起拱率,根据规范及设计要求进行起拱.
3)模板拼缝要求加工严密,表面错缝平整
2.楼板钢筋工程控制:
1)楼板模板支好后,根据设计图纸,做好板钢筋绑扎工作,板筋从距梁角筋1/2板筋间距处开始布设.钢筋绑扎采用八字扣满绑,避免钢筋移位.
2)受力筋全部采用八字扣满绑,缺扣、松扣数量不得大于10%,且不得集中.
3)楼板马凳筋间距1m~1.5m,钢筋保护层垫块呈梅花形布置,间距1000mm左右。保证钢筋网片厚度,不允许出现网片超厚混凝土覆盖现象.
3.浇筑控制
1)浇筑板砼的虚铺厚度应略大于板厚10mm,分段分片进行浇筑,分片面积不宜过大,布料时不得在同一处连续布料,应在2-3m范围内水平移动布料.
2)根据测量员在钢筋上做好的结构50线控制点,进行拉线控制板砼浇筑厚度.
4.板厚控制
采用成品塑料马凳的楼板,腿高为楼板的厚度,砼浇筑前,由技术员进行详细的技术交底,对施工工艺及操作要领进行讲解,使每个操作工都了解施工要领。钢筋上行走铺设临时道板,严禁施工人员直接踩踏钢筋或将操作工具直接放在钢筋上,严格控制上人时间,在最后一遍平仓后24小时内严禁直接上人,防止因踩踏造成板面不平、局部厚度不足现象。成品马凳的型号根据板的厚度分别安装,不同型号不得混用.具体做法为将成品马凳放在相应等高的模板上,间距1m~1.5m,呈梅花形布置，由梁边20cm开始放置，砼浇筑平仓时作为砼上板厚的控制标志。
5. 保护层水泥垫块和墙板水泥条安置，以保证梁板、剪力墙柱的保护层厚度为宜，间距1m~1.5m左右，保护层厚度根据一类环境：板、墙：15mm，梁柱：20mm；二a环境：板、墙：20mm，梁柱：25mm。
6. 制作楼板厚度检测器:
用12圆钢制作,长度600mm左右,前端磨成半圆锥形, 后端焊上同一直径钢筋,长度150mm,使之呈T形,做为把手。根据楼板厚度在钢筋上做标记,砼浇筑完毕初凝前,由质量员用其检测楼板的厚度,以此控制板厚。
