实验十二 互补对称功率放大器与集成功放电路
1、 互补对称功率放大器
一、 实验电路

图12-1互补对称功率放大器
二、预习要求
1、分析图12-1电路中各三极管工作状态及交越失真情况。
2、电路中若不加输入信号，V2、V3管的功耗是多少。
3、电阻R4、R5的作用是什么?
4、根据实验内容用multisim仿真实验，拟出实验步骤及记录表格。
三、实验仪器及材料
1、信号发生器
2、示波器
四、 实验内容
1、调整直流工作点，使M点电压为0.5VCC。
2、测量最大不失真输出功率与效率。
3、改变电源电压 (例如由+12V变为+6V)，测量并比较输出功率和效率。
4、比较放大器在带5K1和8Ω负载 (扬声器)时的功耗和效率。
五、实验报告
1、分析实验结果，计算实验内容要求的参数。
2、总结功率放大电路特点及测量方法。

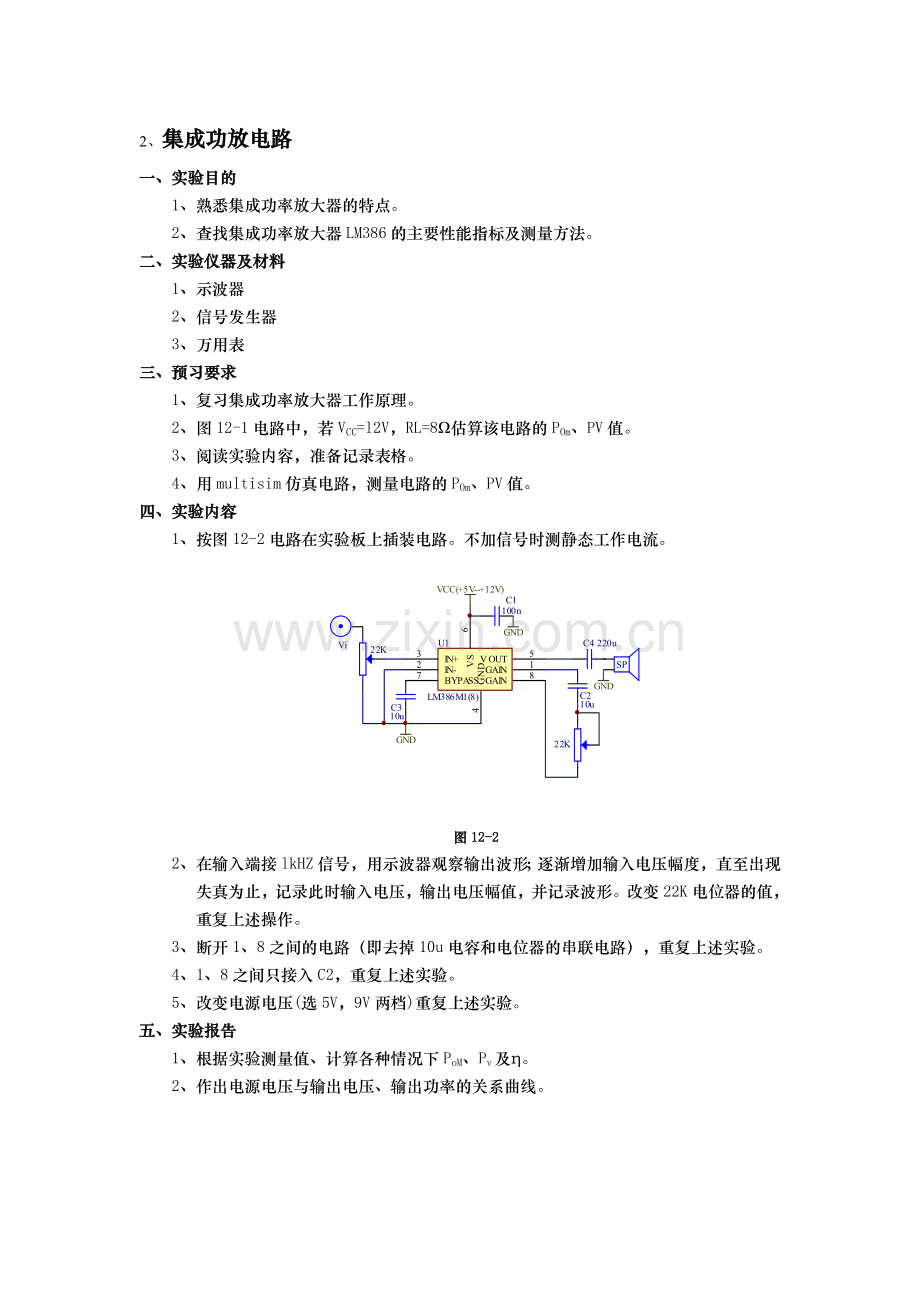

2、集成功放电路
一、实验目的
1、熟悉集成功率放大器的特点。
2、查找集成功率放大器LM386的主要性能指标及测量方法。
二、实验仪器及材料
1、示波器
2、信号发生器
3、万用表
三、预习要求
1、复习集成功率放大器工作原理。
2、图12-1电路中，若VCC=l2V，RL=8Ω估算该电路的POm、PV值。
3、阅读实验内容，准备记录表格。
4、用multisim仿真电路，测量电路的POm、PV值。
四、实验内容
1、按图12-2电路在实验板上插装电路。不加信号时测静态工作电流。

图12-2
2、在输入端接lkHZ信号，用示波器观察输出波形；逐渐增加输入电压幅度，直至出现失真为止，记录此时输入电压，输出电压幅值，并记录波形。改变22K电位器的值，重复上述操作。
3、断开1、8之间的电路（即去掉10u电容和电位器的串联电路），重复上述实验。
4、1、8之间只接入C2，重复上述实验。
5、改变电源电压(选5V，9V两档)重复上述实验。
五、实验报告
1、根据实验测量值、计算各种情况下PoM、Pv及η。
2、作出电源电压与输出电压、输出功率的关系曲线。
