电磁转化
提高测试卷
一、选择题（每题3分，共24分）
1．把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者互不吸引，则：（ ）
A．甲有磁性，乙无磁性 B．甲无磁性，乙有磁性
C．甲、乙都有磁性 D．甲、乙都无磁性
2．下列电器设备中利用电流磁效应工作的是：（ ）
A．电烙铁 B．电铃
C．电动机 D．通电分解水的装置
3．下列器材中没有用到磁性材料的是：（ ）
A．录音机中使用的录音带
B．计算机中的存储软盘
C．计算机中的存储硬盘
D．CD．VCD．DVD播放器中使用的光碟
4．第一个发现电流磁效应的科学家是：（）
A．奥斯特 B．安培
C．焦耳 D．法拉第
5．看过中央电视台体育频道的围棋讲座就会发现，棋子在竖直放置的棋盘上可以移动，但不会掉下来。原来，棋盘和棋子都是由磁性材料制成的。棋子不会掉落是因为：（ ）
A．质量小，重力可以忽略不计
B．受到棋盘对它向上的摩擦力
C．棋盘对它有很大的吸引力
D．它一方面受到棋盘的吸引，另一方面还受到空气的浮力
6.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是
A.若将两电磁铁上部靠近，会相互吸引
B.电磁铁能吸引的大头针越多，表明它的磁性越强
C.B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流D.要使电磁铁磁性增强，应将滑片P向右移动
7．闭合电路的一部分导体在磁场中运动时，有感应电流产生的情况是：（　）
A．导体在磁场中做任何运动 B．导体与磁体做相对运动
C．导体做切割磁感线运动　 D．导体沿磁感线运动
8．下列关于电磁感应现象的说法中，正确的是（）
A．电磁感应现象是丹麦物理学家奥斯特发现的
B．导体在磁场中运动时就会产生感应电流
C．感应电流的方向跟导体运动方向和磁感线方向有关
D．电磁起重机是利用电磁感应现象制成的
二、填空题（每空1.5分，共27分）
9．如图所示，当开关S闭合时，通电螺线管的左端为 极。

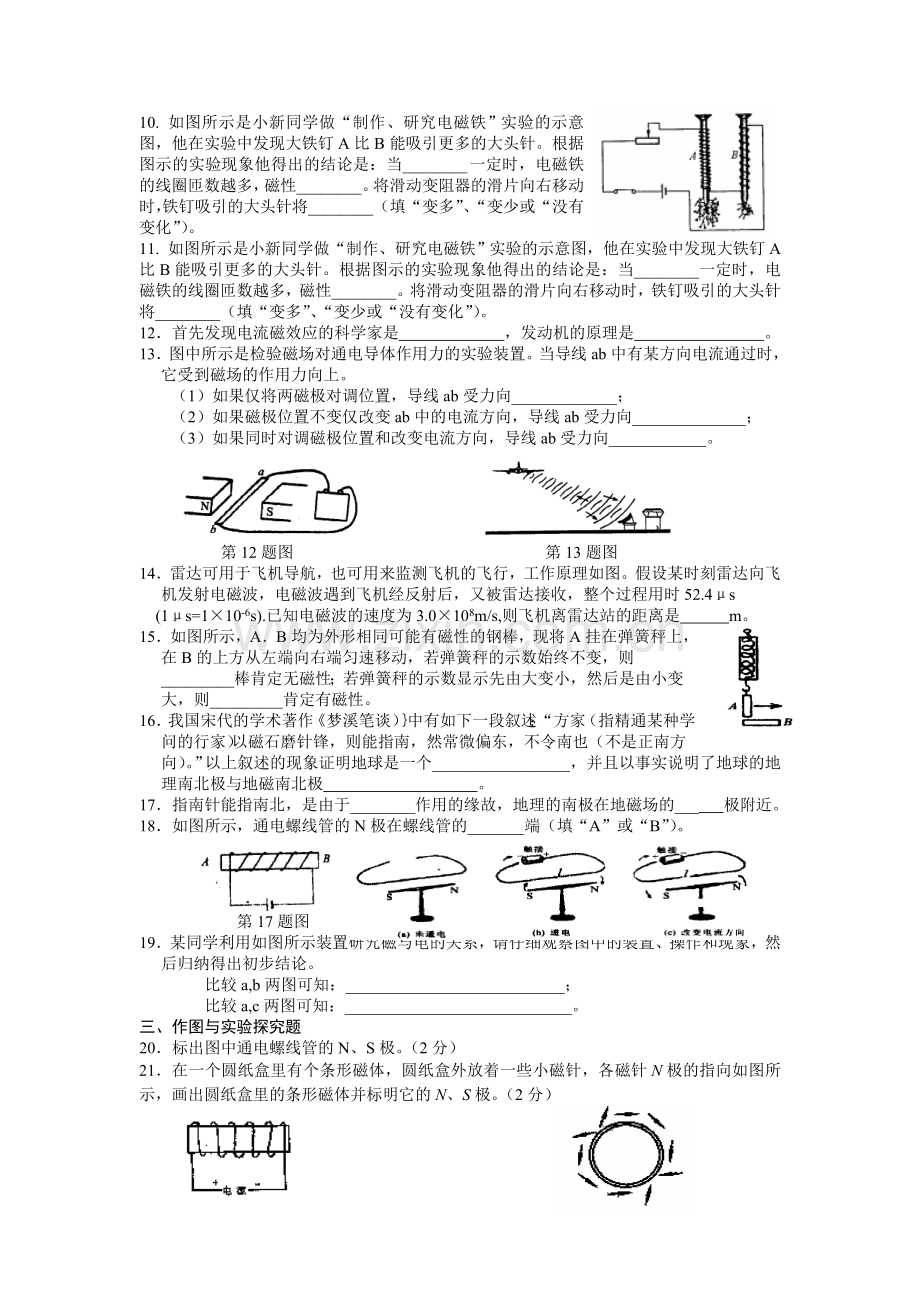

10. 如图所示是小新同学做“制作、研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B能吸引更多的大头针。根据图示的实验现象他得出的结论是：当________一定时，电磁铁的线圈匝数越多，磁性________。将滑动变阻器的滑片向右移动时，铁钉吸引的大头针将________（填“变多”、“变少或“没有变化”）。
11. 如图所示是小新同学做“制作、研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B能吸引更多的大头针。根据图示的实验现象他得出的结论是：当________一定时，电磁铁的线圈匝数越多，磁性________。将滑动变阻器的滑片向右移动时，铁钉吸引的大头针将________（填“变多”、“变少或“没有变化”）。
12．首先发现电流磁效应的科学家是 ，发动机的原理是 。
13．图中所示是检验磁场对通电导体作用力的实验装置。当导线ab中有某方向电流通过时，它受到磁场的作用力向上。
（1）如果仅将两磁极对调位置，导线ab受力向_____________；
（2）如果磁极位置不变仅改变ab中的电流方向，导线ab受力向______________；
（3）如果同时对调磁极位置和改变电流方向，导线ab受力向____________。

第12题图 第13题图
14．雷达可用于飞机导航，也可用来监测飞机的飞行，工作原理如图。假设某时刻雷达向飞机发射电磁波，电磁波遇到飞机经反射后，又被雷达接收，整个过程用时52.4μs
(1μs=1×10-6s).已知电磁波的速度为3.0×108m/s,则飞机离雷达站的距离是 m。
15．如图所示，A．B均为外形相同可能有磁性的钢棒，现将A挂在弹簧秤上，在B的上方从左端向右端匀速移动，若弹簧秤的示数始终不变，则_________棒肯定无磁性；若弹簧秤的示数显示先由大变小，然后是由小变大，则_________肯定有磁性。
16．我国宋代的学术著作《梦溪笔谈）｝中有如下一段叙述；“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）。”以上叙述的现象证明地球是一个_________________，并且以事实说明了地球的地理南北极与地磁南北极 。
17．指南针能指南北，是由于________作用的缘故，地理的南极在地磁场的___ 极附近。
18．如图所示，通电螺线管的N极在螺线管的_______端（填“A”或“B”）。

第17题图 第18题图
19．某同学利用如图所示装置研究磁与电的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论。
比较a,b两图可知：___________________________；
比较a,c两图可知：____________________________。
三、作图与实验探究题
20．标出图中通电螺线管的N、S极。（2分）
21．在一个圆纸盒里有个条形磁体，圆纸盒外放着一些小磁针，各磁针N极的指向如图所示，画出圆纸盒里的条形磁体并标明它的N、S极。（2分）

22．图为通电螺线管和一小磁针静止时的情形，请在图中标出电流方向、通电螺线管的磁极名和小磁针的磁极名。（2分）

23．目前造成高速公路路面结构损坏严重的一个重要因素是车辆超载。小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置。当车辆超重时，信号灯就发光。请你在图中为他连接好电路。（4分）
24．如图所示是小明设计的温度自动报警器原理图。在水银温度计里封入一段金属丝，当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，红灯亮，发出报警信号。请按照题意要求，在图中连接好电路。（4分）

25．在图中画出螺线管的绕法，使小磁针在图示位置处于静止。（2分）
26．在图中，请根据通电螺线管的N、S极，标出磁感线的方向和电源的正、负极。（2分）

27．小丽要研究电磁铁的磁性强弱跟什么因素有关。现有线圈匝数分别为50匝和100匝的外形相同的电磁铁，她先后将这两个电磁铁接入下图的电路中。闭合开关S后用电磁铁吸引大头针，并移动滑动变阻器的滑片P。重复了多次实验，记录如下：（4分）

（1）实验中小丽是通过 电磁铁 来判定其磁性强弱的。
（2）分析第1、2、3次的实验记录，会发现__________相同时，电流越大，磁性越强。
（3）分析第____次的实验记录，会发现___________相同时，匝数越多，磁性越强。

四、计算与应用题（共11分）
28．一台直流电动机，额定电压为220V，功率是4.4kW。问：（6分）
(1)正常工作电流是多大？
(2)工作半小时消耗多少kW时的电能?合多少J？

29.一台直流电动机，额定电压是24V，电功率是120W，内部线圈的电阻是0.5Ω。如果这台电动机正常工作5min，求：（6分）
(1) 电流做了多少J的功；
(2) 产生多少J的热量；
(3) 有多少J的电能转化为机械能。

30. 某校科学实验室内设置有四辆脚踏车，每逢下课同学们就会
排队来骑脚踏车，因为骑车不仅可以健身，同时还可以发电供学校使
用。装在自行车上的发电机工作时把 能转化成电能。同
学们用如图13所示实验装置探究发电机的工作原理，探究中有同学
们提出了问题：“感应电流的大小会跟哪些因素有关呢？”
小红猜想：“可能跟磁场的方向有关。”
小华猜想：“可能跟导体切割磁感线运动的方向有关。”
小丽猜想：“可能跟导体切割磁感线运动的快慢有关。”
请你根据图13所示的实验装置，帮助小丽设计实验来验证她的猜想，简述你的实验方法： 。
请你也猜猜看，感应电流大小还可能跟 有关。（5分）
图13
