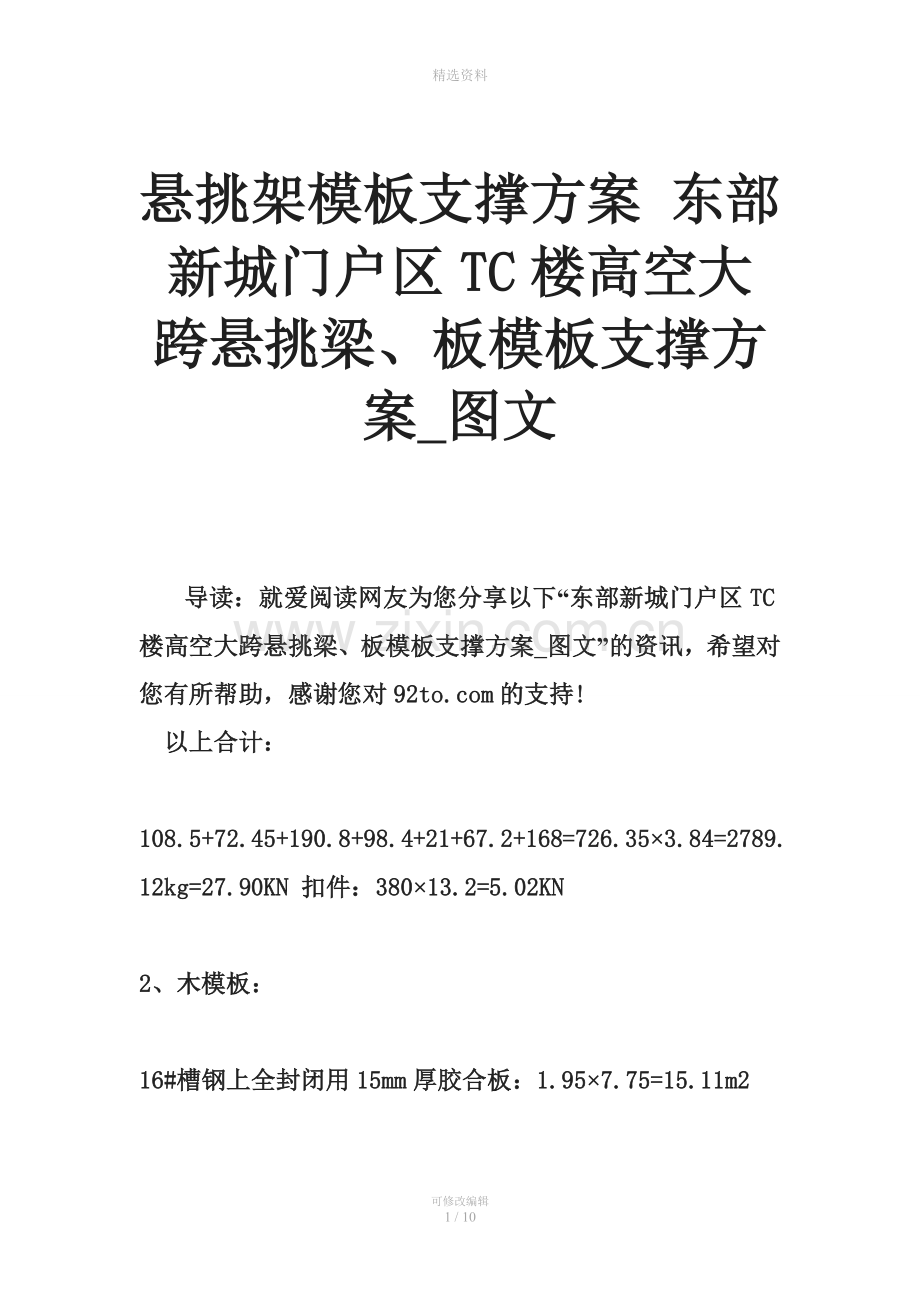

悬挑架模板支撑方案-东部新城门户区TC楼高空大跨悬挑梁、板模板支撑方案.doc

精选资料

悬挑架模板支撑方案 东部新城门户区TC楼高空大跨悬挑梁、板模板支撑方案_图文

导读：就爱阅读网友为您分享以下“东部新城门户区TC楼高空大跨悬挑梁、板模板支撑方案_图文”的资讯，希望对您有所帮助，感谢您对的支持!
以上合计：
108.5+72.45+190.8+98.4+21+67.2+168=726.35×3.84=2789.12kg=27.90KN 扣件：380×13.2=5.02KN
2、木模板：
16#槽钢上全封闭用15mm厚胶合板：1.95×7.75=15.11m2
14层、15层梁底模： 0.6×2×6.4=7.68m2
剪力墙及梁墙板：（3.65+0.65+3.65-0.22）×7=54.11m2
桁架斜梁侧模：0.51×（3+4.2+4.2）=5.81m2
以上合计：15.11+7.68+54.11+5.81=82.71m2×0.018×7=10.42KN
3、木方楞：（0.06×0.08）
槽钢上全封闭用木方：1.95×22=42.9m
14层、层梁底、板底木方：1.5×22=33m
0.48×40=19.2m
梁墙板木方：6.4×4=25.6m
剪力墙木方：（4.3+3）×22=160.6m
以上合计：42.9+33+19.2+25.6+160.6=281.3×0.06×0.08×7=9.45KN 4、300×2000H型钢：1.95×8=15.6m
1×8=8m
以上合计：15.6+8=23.6m×27.93kg/m=659.15kg=6.59KN
5、外脚手架安全网及脚手片：
按三排脚手架计算：1×（7.75+0.9）=8.65m2×50N/m2=0.432KN×3=1.3KN 安全网：（7.75+0.9）×8.45=73.09m2×10N/m2=0.73KN
以上合计：1.3+0.73=2.03KN
6、新浇混凝土：
HJ-1：6.4×0.4×0.65×2=3.33m3
3.65×0.4×0.4×3=1.75m3
4.85×0.35×0.35×2=1.19m3
120厚砼墙：（6.4+0.6）×0.12×3.65=3.07m3
楼层、屋面现浇板砼：6.4×0.48×0.12×2=0.74m3
以上合计：3.33+1.75+1.19+3.07+0.74=10.08×25=252KN
静荷载合计：33.08+5.02+10.42+9.45+6.59+2.03+252=318.59KN
（二）、作用在三角桁架上的活荷载计算
1、施工人员及设备重量：7.75×1.95×2.5=37.78KN
2、震捣混凝土时产生的荷载：6.4×0.6×2=7.68KN
活荷载活计：37.78+7.68=45.46KN
（三）、作用在三角桁架上的荷载设计值：
1.2×318.59+1.4×45.46=445.952KN
均布线荷载：445.952÷7.75=57.54KN/m

计算书
（一）、计算力字模型

分析○2号杆件
计算简图：
弯矩图：

控制弯矩Mmax=M1=121gL=×57.54×3.22=73.65kN.m 88
钢材取Q235、fy=215Mmm2
WX=73.65?106=403.016cm3 215?0.85
L0.00542?q设?L4
ζ=≤=8mm 400EI
WX≥403.016cm3
I≥1980cm4 设=57.54
/
求解○2号杆件的支重竖向力Q1、Q2、Q3
由弯矩图：
1

11M1=gL2 Q3×1.6=q×1.6×0.8+M中 28
12M中=qL=36.83kN.m Q3=69.05kN 16M中+
总体方程求解Q1、Q2、Q3、
∑my=0
∑m（Q3）=0
Q1+Q2+Q3=57.57×7.8=448.812kN
Q1×6.4+Q2×3.2=57.54×7.8×3.9
Q1+Q2=379.762kN
2Q1+Q2=546.98kN
Q1=167.23kN
Q2=212.53kN
Q3=69.05kN
求解各杆件轴力
③号杆件（注：安装时⑤号杆件作为构造杆，截面取③号杆）
3.2=0.888 cosθ2=0.75 3.6
?2212.53 N3= N3=283.37kN co3?20.75
3.2 tgθ1==0.888 3.6 tgθ2=
cosθ1=0.75
N4=Q1167.23==222.97kN cos?10.75
③杆件 ④杆件
L3=3.63.63.6==4.8m L4==4.8m 0.75co3?20.75
N3=283.37kN N4=222.97kN cosθ2=0.75 cosθ1=0.75 ①杆件
L1=3.9/0.773=5.05m
tgθ3=3.2 3.9
CoSθ3=0.773
N1=167.23=216.34kN 0.773
