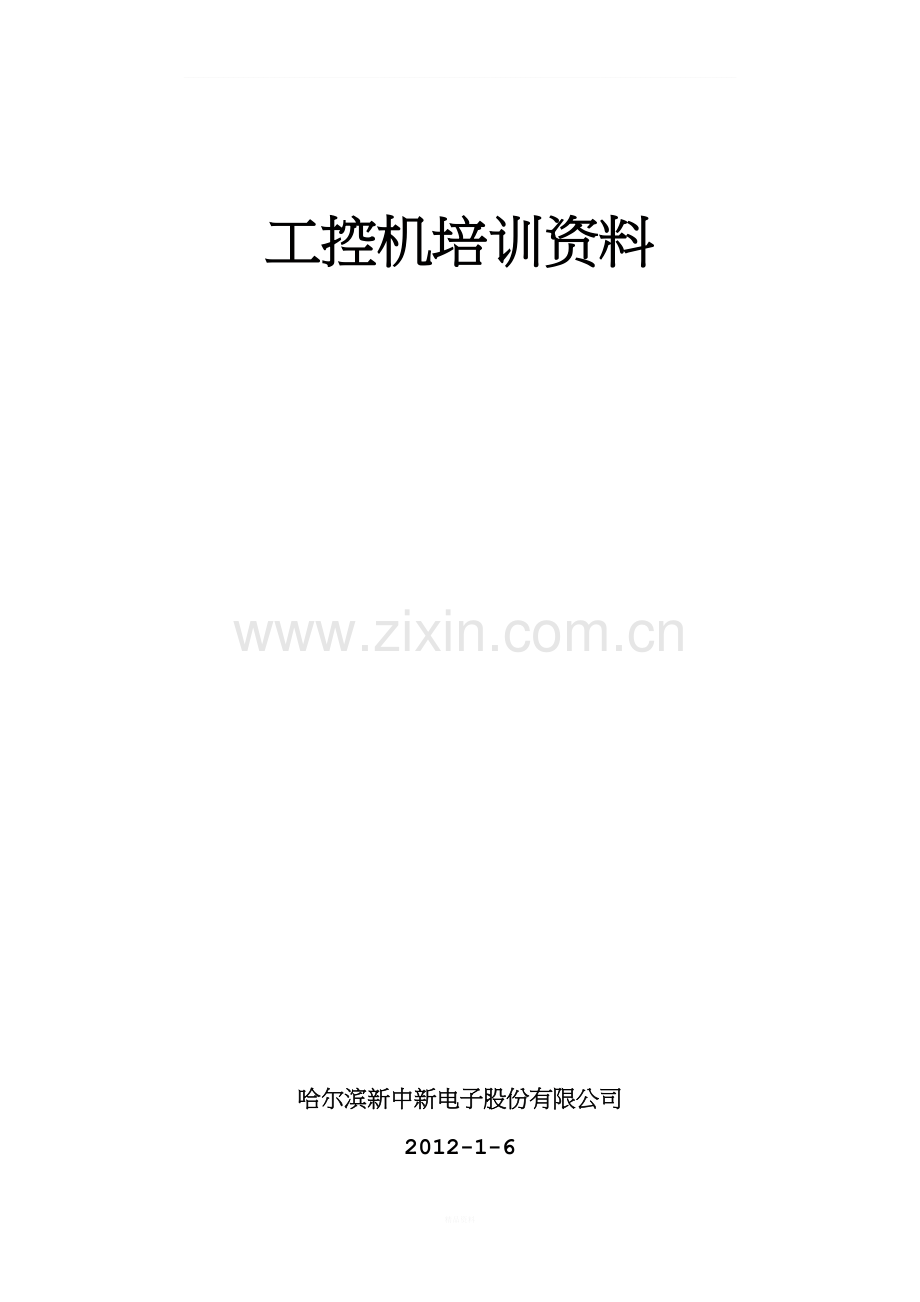

工控机培训资料

哈尔滨新中新电子股份有限公司
2012-1-6
l 前言：
目前我公司发布并广泛使用的工控机有852工控机型号为XZX-HH-X（30101），磐仪四核上架式工控机型号为XZX-HH-X（31201），研祥四核上架式工控机型号为XZX-HH-X（32201），嵌入式主控制机型号为XZX-HH-X（33301），2U双核机架式工控机型号暂无，841工控机型号暂无。
本次只对852工控机，磐仪四核上架式工控机，研祥四核上架式工控机，嵌入式主控制机、2U双核机架式工控机这五款工控机进行说明。

l 一、852工控机型号XZX-HH-X（30101）
1. 工控机配置
机箱：DK808（含：底板，250W或300w工业电源）
主板：NUPRO-852
CPU：E2160 主频：1.6GHz
内存：2G DDR2
标配件
电子盘：1G（IDE接口）
网卡：Realtek RTL8139 100兆网卡
硬盘：1T或2T根据实际情况选用（SATA口）
视讯卡：XZX4004HC-PCI或XZX4008HC-PCI
2. 应用范围
高清闯红灯抓拍系统、高清卡口抓拍系统、标清抓拍系统。
3. BIOS设置
a. 系统日期(Standard CMOS Features/Date)：(当前日期)
b. 系统时间(Standard CMOS Features/Time)：(当前时间)
c. 重启检测设置(Standard CMOS Features/Halt On)：No Errors
d. 第一引导设备设置(Advanced BIOS Features/First Boot Device)：HD0
e. 并口模式设置(Power Management Setup/Parallel Part Mode)：EPP
f. EPP模式选择(Power Management Setup/EPP Mode Select)：EPP1.7
g. 电源失败处理模式（PWRON After PWR-Fail）：ON，
h. 其它为默认值，最后保存退出CMOS参数表。
注意：工控机重新启动，观察Windows XPE引导是否正常，抓拍程序自启是否正常。
关于BIOS刷新：用W9643I11204刷新BIOS后，在BIOS启动顺序选择的地方是看不到硬盘的，如要恢复用W9643I11201重新刷新BIOS。刷BIOS方法请参考凌华852主板BIOS刷新设置说明。

4. 选用的景象及备份驱动
工控机选用的景象名为xm852sd.gho文件，xm852sd.gho是做在1G电子盘上的。杀毒软件需手动拷贝到F盘，拷贝360fpanwj文件夹下的Program Files文件夹到F盘的根目录下，这样桌面的快捷方式才会有作用。具体安装办法参考852安装360软件的方法.txt

5. 注意事项
1.装机时需注意如果采用8路视讯卡时，视讯卡最好装在PCI2和PCI3槽上。
2.做完系统、安装完相应驱动后，如果设备管理器中还有没驱动的PCI设备时，此设备为主板网卡驱动，在BIOS中可以关掉。
l 二、2U双核机架式工控机
1. 工控机配置
主板：NP-935ADV
CPU：Intel E7500
内存：2G DDR2
电源：250W工业电源
标配件
电子盘：1G（IDE接口）
硬盘：1T或2T根据实际情况选用（SATA口）
视讯卡：XZX4004HC-PCI
网卡：Realtek RTL8139 100兆网卡
2. 应用范围
高清闯红灯抓拍系统、高清卡口抓拍系统。
3. BIOS设置
第一步：工控机开机或重启过程中，自检完成显示“Press DEL to enter setup”时，快速点击DEL键，进入BIOS设置界面；
第二步：1、选择“Boot”菜单下的“Hard Disk Drives”，如果选择电子盘启动，则将“SATA:PM-SATADOM”设为第一项；如果需要从硬盘启动，则将“SATA:SS-STxxxxxxxx”设为第一项（使用小键盘上的“+,-”进行上下移动来决定启动顺序）,其他参数项默认。
2、选择“Boot”菜单下的“Boot Setting Configuration”，选择Wait For “F1”If Error,将其设置为[Disable] ；其他参数项默认。
第三步：点击ESC键，选择“Main”菜单。
选择“System Date（D mm/dd/yy）
System Time（hh：mm：ss）” ，进行日期和时间的校准；
第四步：1、点击ESC键，选择“Chipset”菜单下的“South Bridge Configuration”，选择“Power Type”将其设置为[ATX]；其他参数项默认；
2、点击ESC键，选择“Restore On AC Power Loss”将其设定为[PowerON]；其他参数项默认。
第五步：点击ESC键，选择“Advanced”菜单。
选择 “SuperIO Configuration”,将“Parallel Port Mode”设置为“EPP”，再将“EPP Version”设置为[1.7]，其他参数项默认。
第六步：BIOS设置完成，点击F10键，保存后退出。

4. 选用的景象及备份驱动
工控机选用的景象名为xm2usd.GHO文件和xm2u1t.GHO文件，其中xm2usd.GHO o是做在1G电子盘上的，xm2u1t.GHO是做在1T硬盘上的。按照此方法做好的工控机，杀毒软件安装在F盘上，而且F盘上还有相应的本型号工控机所要的驱动，其中包括8139网卡驱动，MOXA卡驱动，一键ghost安装包等。如需手动安装杀毒软件同852安装方法。

5. 注意事项
组装工控机时需注意：硬盘数据线要接到主板的SATA1口上，否则在提取电子盘码的时候会提取出硬盘码。解密时需注意取出码的格式。
l 三、磐仪四核上架式工控机XZX-HH-X（31201）
1. 工控机配置
机箱：GTB6022/6VP4 REV：A1（含: 底板，300W工业电源）
主板：HICORE-I35Q
CPU：Q8300
内存：2G DDR2
标配件
电子盘：1G（IDE接口）
网卡： 100兆网卡
硬盘：1T或2T根据实际情况选用（SATA口）
视讯卡：XZX4004HC-PCI或XZX4008HC-PCI
2. 应用范围
高清闯红灯抓拍系统、高清卡口抓拍系统。
3. BIOS设置
第一步：工控机开机或重启过程中，自检完成显示“Press DEL to enter setup”时，快速点击DEL键，进入BIOS设置界面；
第二步：选择“Boot”菜单下的“BOOT DEVICE PRIORITY”，如果选择电子盘启动，则将“SATA:PM-SATADOM”设为第一项；如果需要从硬盘启动，则将“SATA:SS-STxxxxxxxx”设为第一项（使用小键盘上的“+,-”进行上下移动来决定启动顺序）,其他参数项默认；
第三步：点击ESC键，选择“Main”菜单；
选择“System Date（D mm/dd/yy）
System Time（hh：mm：ss）” ，进行日期和时间的校准；
第四步：1、选择“Advanced”菜单下的“ACPI/APM CONFIGURATION”；
2、选择“Restore On AC Power Loss”将其设定为[PowerON]；其他参数项默认。
第五步： 选择“PCIPNP”，点击“PCI IDE BUSMASTER”选择“ENABLED”；
第六步：BIOS设置完成，点击F10键，保存后退出。
4. 选用的景象及备份驱动
工控机选用的景象名为Q8300sd.GHO文件和Q8300sd1T.GHO文件，其中Q8300sd.GHO是做在1G电子盘上的，Q8300sd1T.GHO是做在1T硬盘上的。按照此方法做好的工控机，杀毒软件安装在F盘上，而且F盘上还有相应的本型号工控机所要的驱动，其中包括8139网卡驱动，MOXA卡驱动，一键ghost安装包等。

5. 注意事项
在装机过程中需注意，在主板的IDE口的下端有个跳线，把它跳开。如不跳开在BIOS中是看不到电子盘的。
本机器厂家自带一块网卡，不是8139网卡，驱动需另安装。

l 研祥四核上架式工控机XZX-HH-X（32201）
1. 工控机配置
机箱：IPC-8201CA544A（含：底板，250W工业电源）
主板：EC7-1816L2NA、Intel G41
CPU：Intel Core2-Q9400 2.66GHz
内存：2G DDR3
标配件
电子盘：2G（SATA接口）
硬盘：1T或2T根据实际情况选用（SATA口）
2. 应用范围
高清闯红灯抓拍系统、高清卡口抓拍系统。
3. BIOS设置
Standard CMOS Features项中的Halt On设置为No Errors ；
Power Managerment Setup项中的Restore on AC Power Loss设置为Power On ；
Advanced BIOS Features项中的Hard Disk Boot Priority项设置为AFAYA MDS 2GB，即设置电子盘为第一启动项。
4. 选用的景象及备份驱动
工控机选用的景象名为yxshsd.GHO文件，把它做在电子盘上。按照此方法做好的工控机，杀毒软件安装在电子盘上，其系统已经打好补丁。

5. 注意事项
电子盘必须插在主板的SATA1接口上；
电子盘分区时需保留50M左右未划分空间，并将已划分分区设置为活动
分区；
系统安装完毕后手动将虚拟内存设置在D盘上。
l 嵌入式主控制机XZX-HH-X（33301）
1. 工控机配置
处理器：Intel Atom Dual Core D525 (1.8GHz, 1M Cache)
核心数量：双核四线程
主板：Intel ICH8M PCH
内存：DDR3 2G
网络接口：3个千兆网口（LAN1、LAN2连接抓拍设备或网络传输设备，LAN3调试或本地下载使用）
其他接口：PCI扩展槽*1；COM*6（4*RS232，2*RS232/RS485）； USB*4； CF卡槽*1；VGA*1
供电电源：9V-36V
标配件
CF卡：2G
硬盘：支持一块1T或2T（3.5英寸sata）硬盘
2. 应用范围
高清闯红灯抓拍系统、高清卡口抓拍系统。
3. BIOS设置
“Advinced”选项卡中“Super IO Chipset”设置项中的“串口1”和“串口2”，根据使用的串口类型设置为[RS232]/[RS485]。
“Chipset”选项卡中“South Bridge Configuration”设置项中的“Restore on AC Power Loss”设置为[Power on]。
4. 选用的景象及备份驱动
5. 注意事项
采用MEAN WELL NES-100-24 DC24V 4.5A开关电源（明纬）作为主控制机外置电源（每台主控制机配一只开关电源）。该电源技术条件如下：

六、现场接线说明：
1、将机柜内部原有的主控制机供电电源线头剪掉，将相应的火（棕色）、零（蓝色）、地（黄绿色）线接至开关电源NES-100-24的输入端，请参考下图：

图3 （主控制机供电电源线头）
输入接线

图4 （开关电源输入接线）
2、用制作好的RVV2*1.5 mm2护套线将开关电源的输出端接至主控制机的电源输入端端子（主控制机自带），请参考下图：
输出接线

图5 （开关电源输出接线）

图6 （嵌入式主控制机电源接入）
注意：在连接开关电源输出、嵌入式主控制机电源接入时，着重注意电源的正负极，如若接反，将造成嵌入式主控制机的永久性损坏。

l 总结
01. XZX-HH-X（30101）
类型
双核壁挂式主控制机
规格
机箱：DK808（含：底板，250W工业电源）
主板：NUPRO-852
CPU：E2160
内存：2G
应用范围
高清闯红灯抓拍系统、高清卡口抓拍系统
标配件
电子盘：1G（IDE接口）
网卡：100兆网卡
硬盘：1T或2T根据实际情况选用
02. XZX-HH-X（32201）
类型
四核上架式主控制机
规格
机箱：IPC-8201CA544A（含：底板，250W工业电源）
主板：EC7-1816L2NA、Intel G41
处理器：Intel Core2-Q9400 2.66GHz CPU
内存：2G DDR3
应用范围
高清闯红灯抓拍系统、高清卡口抓拍系统
标配件
电子盘：2G（SATA接口）
硬盘：1T或2T根据实际情况选用
03. XZX-HH-X（31201）
类型
四核上架式主控制机
规格
机箱：GTB6022/6VP4 REV：A1（含: 底板，300W工业电源）
主板：HICORE-I35Q
CPU：Q8300
内存：2G
应用范围
高清闯红灯抓拍系统、高清卡口抓拍系统
标配件
电子盘：1G（IDE接口）
网卡：100兆网卡
硬盘：1T或2T根据实际情况选用
04. XZX-HH-X（33301）
类型
嵌入式主控制机
规格
主板：NEXCOM NISE 2135/ Intel ICH8M PCH
CPU： Intel Atom Dual Core D525 (1.8GHz, 1M Cache)
内存：DDR3 2G
串口：6个
应用范围
高清闯红灯抓拍系统、高清卡口抓拍系统
标配件
CF卡：2G
硬盘：1T或2T根据实际情况选用
