印制电路板的地线设计

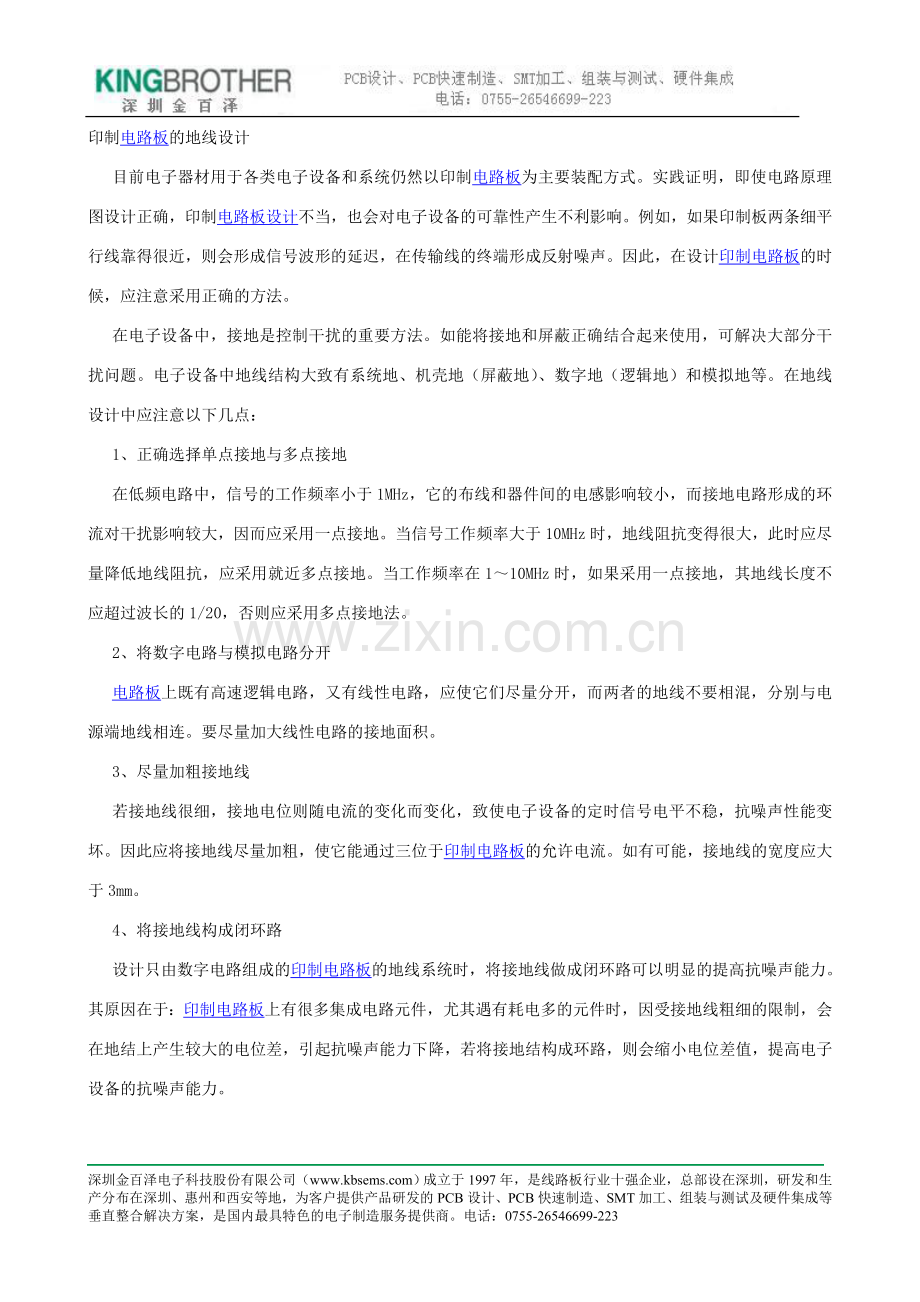

目前电子器材用于各类电子设备和系统仍然以印制电路板为主要装配方式。实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。例如，如果印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声。因此，在设计印制电路板的时候，应注意采用正确的方法。
在电子设备中，接地是控制干扰的重要方法。如能将接地和屏蔽正确结合起来使用，可解决大部分干扰问题。电子设备中地线结构大致有系统地、机壳地（屏蔽地）、数字地（逻辑地）和模拟地等。在地线设计中应注意以下几点：
1、正确选择单点接地与多点接地
在低频电路中，信号的工作频率小于1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而应采用一点接地。当信号工作频率大于10MHz时，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。当工作频率在1～10MHz时，如果采用一点接地，其地线长度不应超过波长的1/20，否则应采用多点接地法。
2、将数字电路与模拟电路分开
电路板上既有高速逻辑电路，又有线性电路，应使它们尽量分开，而两者的地线不要相混，分别与电源端地线相连。要尽量加大线性电路的接地面积。
3、尽量加粗接地线
若接地线很细，接地电位则随电流的变化而变化，致使电子设备的定时信号电平不稳，抗噪声性能变坏。因此应将接地线尽量加粗，使它能通过三位于印制电路板的允许电流。如有可能，接地线的宽度应大于3mm。
4、将接地线构成闭环路
设计只由数字电路组成的印制电路板的地线系统时，将接地线做成闭环路可以明显的提高抗噪声能力。其原因在于：印制电路板上有很多集成电路元件，尤其遇有耗电多的元件时，因受接地线粗细的限制，会在地结上产生较大的电位差，引起抗噪声能力下降，若将接地结构成环路，则会缩小电位差值，提高电子设备的抗噪声能力。
