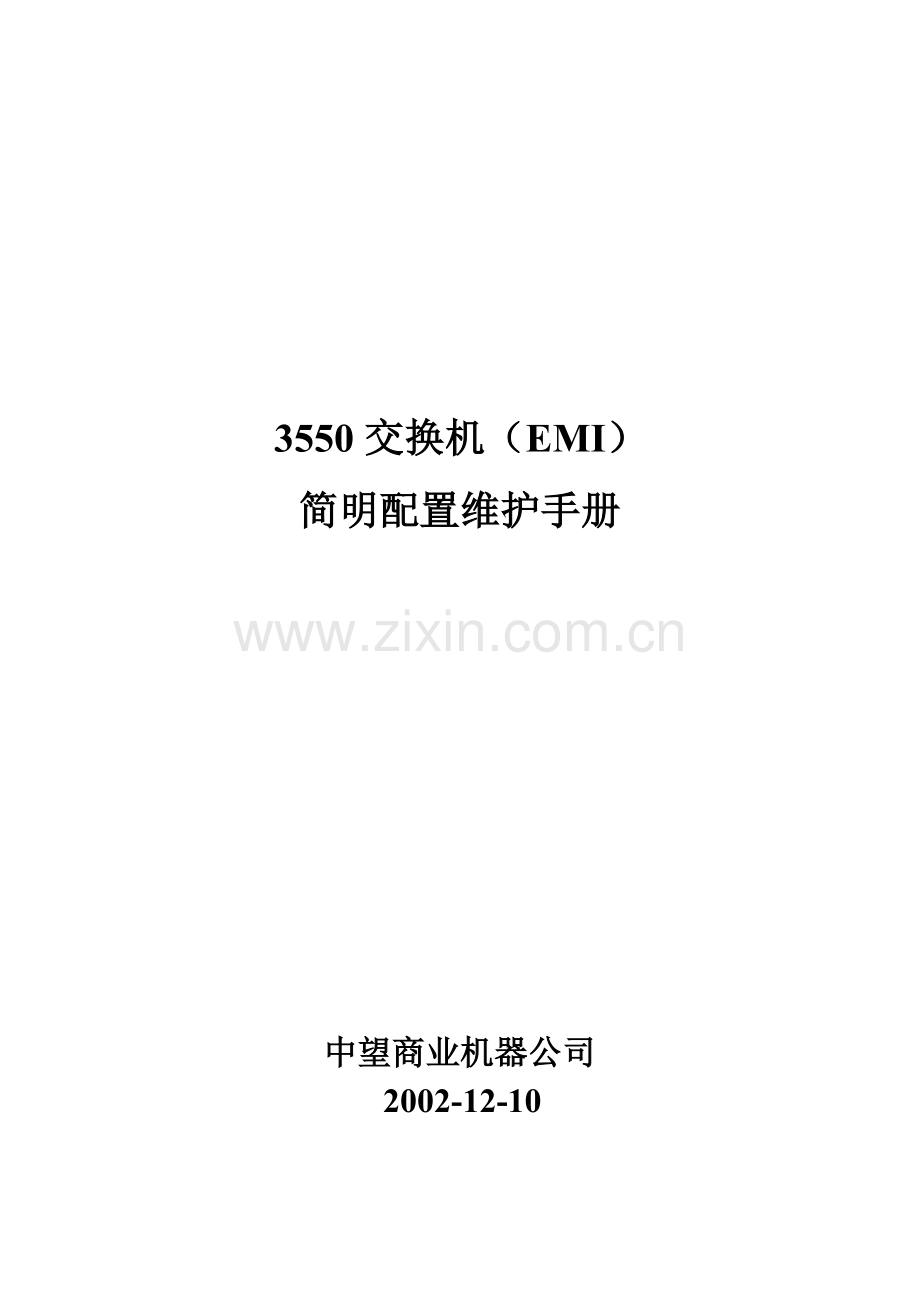

3550交换机（EMI）
简明配置维护手册

中望商业机器公司
2002-12-10
目录
说明 3
产品特性 3
配置端口 4
配置一组端口 4
配置二层端口 6
配置端口速率及双工模式 6
端口描述 7
配置三层口 8
监控及维护端口 10
监控端口和控制器的状态 10
刷新、重置端口及计数器 12
关闭和打开端口 13
配置VLAN 14
理解VLAN 14
可支持的VLAN 15
配置正常范围的VLAN 15
生成、修改以太网VLAN 15
删除VLAN 17
将端口分配给一个VLAN 18
配置VLAN Trunks 19
使用STP实现负载均衡 22

说明
本手册只包括日常使用的有关命令及特性，其它未涉及的命令及特性请参考英文的详细配置手册。
产品特性
3550EMI是支持二层、三层功能（EMI）的交换机
支持VLAN
· 到1005 个VLAN
· 支持VLAN ID从1到4094（ IEEE 802.1Q 标准）
· 支持ISL及IEEE 802.1Q封装
安全
· 支持IOS标准的密码保护
· 静态MAC地址映射
· 标准及扩展的访问列表支持，对于路由端口支持入出双向的访问列表，对于二层端口支持入的访问列表
· 支持基于VLAN的访问列表
3层支持（需要多层交换的IOS）
· HSRP
· IP路由协议
o RIP　versions 1 and 2
o OSPF
o IGRP及EIGRP
o BGP　Version 4

监视
· 交换机LED指示端口状态
· SPAN及远端SPAN (RSPAN) 可以监视任何端口或VLAN的流量
· 内置支持四组的RMON监控功能（历史、统计、告警及事件）
· Syslog功能
其它功能：
支持以下的GBIC模块:
· 1000BASE-T GBIC: 铜线最长100 m
· 1000BASE-SX GBIC: 光纤最长1804 feet (550 m)
· 1000BASE-LX/LH GBIC: 光纤最长32,808 feet (6 miles or 10 km)
· 1000BASE-ZX GBIC: 光纤最长328,084 feet (62 miles or 100 km)
配置端口
配置一组端口

命令
目的
Step 1
configure terminal
进入配置状态
Step 2
interface range {port-range}
进入组配置状态
Step 3

可以使用平时的端口配置命令进行配置
Step 4
end
退回
Step 5
show interfaces [interface-id]
验证配置
Step 6
copy running-config startup-config
保存

当使用interface range命令时有如下的规则:
· 有效的组范围:
o vlan从1 到4094
o fastethernet 槽位/{first port} - {last port}, 槽位为0
o gigabitethernet槽位/{first port} - {last port},槽位为0
o port-channel port-channel-number - port-channel-number, port-channel号从1到64
· 端口号之间需要加入空格，如：interface range fastethernet 0/1 – 5 是有效的，而interface range fastethernet 0/1-5 是无效的.
· interface range 命令只能配置已经存在的interface vlan
· 所有在同一组的端口必须是相同类别的。
见以下例子:
Switch# configure terminal

Switch(config)# interface range fastethernet0/1 - 5

Switch(config-if-range)# no shutdown
Switch(config-if-range)#
*Oct 6 08:24:35: %LINK-3-UPDOWN: Interface FastEthernet0/1, changed state to up
*Oct 6 08:24:35: %LINK-3-UPDOWN: Interface FastEthernet0/2, changed state to up
*Oct 6 08:24:35: %LINK-3-UPDOWN: Interface FastEthernet0/3, changed state to up
*Oct 6 08:24:35: %LINK-3-UPDOWN: Interface FastEthernet0/4, changed state to up
*Oct 6 08:24:35: %LINK-3-UPDOWN: Interface FastEthernet0/5, changed state to up
*Oct 6 08:24:36: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/05,
changed state to up
*Oct 6 08:24:36: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed
state to up
*Oct 6 08:24:36: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/4, changed
state to up

以下的例子显示使用句号来配置不同类型端口的组:
Switch# configure terminal

Switch(config)# interface range fastethernet0/1 - 3, gigabitethernet0/1 - 2

Switch(config-if-range)# no shutdown
Switch(config-if-range)#
*Oct 6 08:29:28: %LINK-3-UPDOWN: Interface FastEthernet0/1, changed state to up
*Oct 6 08:29:28: %LINK-3-UPDOWN: Interface FastEthernet0/2, changed state to up
*Oct 6 08:29:28: %LINK-3-UPDOWN: Interface FastEthernet0/3, changed state to up
*Oct 6 08:29:28: %LINK-3-UPDOWN: Interface GigabitEthernet0/1, changed state to up
*Oct 6 08:29:28: %LINK-3-UPDOWN: Interface GigabitEthernet0/2, changed state to up
*Oct 6 08:29:29: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/ 1,
changed state to up
*Oct 6 08:29:29: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/ 2,
changed state to up
*Oct 6 08:29:29: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/ 3,
changed state to up

配置二层端口
3550的所有端口缺省的端口都是二层口，如果此端口已经配置成三层端口的话，则需要用switchport来使其成为二层端口。
配置端口速率及双工模式
可以配置快速以太口的速率为10/100Mbps及千兆以太口的速率为10/100/1000-Mbps; 但对于GBIC端口则不能配置速率及双工模式，有时可以配置nonegotiate,当需要联接不支持自适应的其它千兆端口时

命令
目的
Step 1
configure terminal
进入配置状态.
Step 2
interface interface-id
进入端口配置状态.
Step 3
speed {10 | 100 | 1000 | auto | nonegotiate}
设置端口速率
注   1000 只工作在千兆口. GBIC模块只工作在1000 Mbps下. nonegotiate 只能在这些GBIC上用 1000BASE-SX, -LX, and -ZX GBIC.
Step 4
duplex {auto | full | half}
设置全双工或半双工.
Step 5
end
退出
Step 6
show interfaces interface-id
显示有关配置情况
Step 7
copy running-config startup-config
保存

Switch# configure terminal

Switch(config)# interface fastethernet0/3

Switch(config-if)# speed 10

Switch(config-if)# duplex half
端口描述

命令
目的
Step 1
configure terminal
进入配置模式
Step 2
interface interface-id
进入要加入描述的端口
Step 3
description string
加入描述 (最多240个字符).
Step 4
end
退回.
Step 5
show interfaces interface-id description
or
show running-config
验证.
Step 6
copy running-config startup-config
保存

Use the no description interface configuration command to delete the description.
This example shows how to add a description on Fast Ethernet interface 0/4 and to verify the description:
Switch# config terminal

Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)# interface fastethernet0/4

Switch(config-if)# description Connects to Marketing

Switch(config-if)# end

Switch# show interfaces fastethernet0/4 description

Interface Status Protocol Description
Fa0/4 up down Connects to Marketing
配置三层口
Catalyst 3550支持三种类型的三层端口:
· SVIs: 即interface vlan

Note  当生成一个interface Vlan时，只有当把某一物理端口分配给它时才能被激活

· 三层以太网通道口（EtherChannel）
· .路由口：路由口是指某一物理端口在端口配置状态下用no switchport命令生成的端口
所有的三层都需要IP地址以实现路由交换
配置步骤如下：

命令
目的
Step 1
configure terminal
进入配置状态
Step 2
interface {{fastethernet | gigabitethernet} interface-id} | {vlan vlan-id} | {port-channel port-channel-number}
进入端口配置状态
Step 3
no switchport
把物理端口变成三层口
Step 4
ip address ip_address subnet_mask
配置IP地址和掩码
Step 5
no shutdown
激活端口
Step 6
end
退出
Step 7
show interfaces [interface-id]
show ip interface [interface-id]
show running-config interface [interface-id]
验证配置
Step 8
copy running-config startup-config
保存配置

配置举例如下：
Switch# configure terminal

Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)# interface gigabitethernet0/2

Switch(config-if)# no switchport

Switch(config-if)# ip address 192.20.135.21 255.255.255.0

Switch(config-if)# no shutdown

Switch(config-if)# end

show ip interface命令:
Switch# show ip interface gigabitethernet0/2

GigabitEthernet0/2 is up, line protocol is up
Internet address is 192.20.135.21/24
Broadcast address is 255.255.255.255
Address determined by setup command
MTU is 1500 bytes
Helper address is not set
Directed broadcast forwarding is disabled

<output truncated>
监控及维护端口
监控端口和控制器的状态
主要命令见下表：
Show Commands for Interfaces Command
目的
show interfaces [interface-id]
显示所有端口或某一端口的状态和配置.
show interfaces interface-id status [err-disabled]
显示一系列端口的状态或错误－关闭的状态
show interfaces [interface-id] switchport
显示二层端口的状态，可以用来决定此口是否为二层或三层口。
show interfaces [interface-id] description
显示端口描述
show ip interface [interface-id]
显示所有或某一端口的IP可用性状态
show running-config interface [interface-id]
显示当前配置中的端口配置情况
show version
显示软硬件等情况

举例如下:
Switch# show interfaces status

Port Name Status Vlan Duplex Speed Type
Gi0/1 connected routed a-full a-100 10/100/1000Base
TX
Gi0/2 wce server 20.20.2 disabled routed auto auto 10/100/1000Base TX
Gi0/3 ip wccp web-cache notconnect routed auto auto 10/100/1000Base TX
Gi0/4 notconnect routed auto auto 10/100/1000Base TX
Gi0/5 notconnect routed auto auto 10/100/1000Base TX
Gi0/6 disabled routed auto auto 10/100/1000Base TX
Gi0/7 disabled routed auto auto 10/100/1000Base TX
Gi0/8 disabled routed auto 100 10/100/1000Base TX
Gi0/9 notconnect routed auto auto 10/100/1000Base TX
Gi0/10 notconnect routed auto auto 10/100/1000Base TX
Gi0/11 disabled routed auto auto unknown
Gi0/12 notconnect routed auto auto unknown

Switch# show interfaces fastethernet 0/1 switchport

Name: Fa0/1
Switchport: Enabled
Administrative Mode: static access
Operational Mode: down
Administrative Trunking Encapsulation: dot1q
Negotiation of Trunking: Off
Access Mode VLAN: 1 (default)
Trunking Native Mode VLAN: 1 (default)
Trunking VLANs Enabled: ALL
Pruning VLANs Enabled: 2-1001

Protected: false
Unknown unicast blocked: disabled
Unknown multicast blocked: disabled

Voice VLAN: dot1p (Inactive)
Appliance trust: 5

Switch# show running-config interface fastethernet0/2

Building configuration...

Current configuration : 131 bytes
!
interface FastEthernet0/2
switchport mode access
switchport protected
no ip address
mls qos cos 7
mls qos cos override
end
刷新、重置端口及计数器
Clear命令
目的
clear counters [interface-id]
清除端口计数器.
clear interface interface-id
重置某一端口的硬件逻辑
clear line [number | console 0 | vty number]
重置异步串口的硬件逻辑

Note   clear counters 命令只清除用show interface所显示的计数，不影响用snmp得到的计数

举例如下：
Switch# clear counters fastethernet0/5
Clear "show interface" counters on this interface [confirm] y
Switch#
*Sep 30 08:42:55: %CLEAR-5-COUNTERS: Clear counter on interface FastEthernet0/5
by vty1 (171.69.115.10)

可使用clear interface 或 clear line 命令来清除或重置某一端口或串口，在大部分情况下并不需要这样做:
Switch# clear interface fastethernet0/5

关闭和打开端口

命令
目的
Step 1
configure terminal
进入配置状态
Step 2
interface {vlan vlan-id} | {{fastethernet | gigabitethernet} interface-id} | {port-channel port-channel-number}
选择要关闭的端口
Step 3
shutdown
关闭
Step 4
end
退出
Step 5
show running-config
验证

使用 no shutdown 命令重新打开端口.
举例如下:
Switch# configure terminal

Switch(config)# interface fastethernet0/5
Switch(config-if)# shutdown
Switch(config-if)#
*Sep 30 08:33:47: %LINK-5-CHANGED: Interface FastEthernet0/5, changed state to a
administratively down

Switch# configure terminal

Switch(config)# interface fastethernet0/5
Switch(config-if)# no shutdown
Switch(config-if)#
*Sep 30 08:36:00: %LINK-3-UPDOWN: Interface FastEthernet0/5, changed state to up

配置VLAN
理解VLAN
一个VLAN就是一个交换网，其逻辑上按功能、项目、应用来分而不必考虑用户的物理位置。任何交换口都可以属于某一VLAN, IP包、广播包及组播包均可以发送或广播给在此VLAN内的最终用户。每一个VLAN均可看成是一个逻辑网络，发往另一VLAN的数据包必须由路由器或网桥转发（如下图）。由于VLAN被看成是一个逻辑网络，其具有自己的网桥管理信息庫 (MIB) 并可支持自己的生成树

VLAN作为逻辑定义的网络示意图

VLAN常常与IP子网相联系，同一IP子网属于同一VLAN。在3550上VLAN之间的数据包可以由VLAN端口进行转发。
可支持的VLAN
Catalyst 3550交换机支持1005个 VLAN，可以分别是VTP　client, server, 及 transparent modes. VLAN号可以从1到4094. VLAN号1002到1005保留给令牌环及FDDI VLAN. VTP只能学习到普通范围的VLAN, 即从VLAN到1到1005; VLAN号大于1005属于扩展VLAN，不存在VLAN数据庫中。 交换机必须配置成VTP透明模式当需要生成VLAN 号从1006到4094.
本交换机支持基于每一VLAN的生成树(PVST)，最多支持128个生成树。本交换机支持ISL及IEEE 802.1Q trunk二种封装。
配置正常范围的VLAN
VLAN号1， 1002到1005是自动生成的不能被去掉。
VLAN号1到1005的配置被写到文件vlan.dat 中, 可以用show vlan 命令查看， vlan.dat 文件存放在NVRAM中.

注意   不要手工删除vlan.dat 文件，可能造成VLAN的不完整。　如要删除vlan需要用有关的命令来进行

生成、修改以太网VLAN

命令
目的
Step 1
configure terminal
进入配置状态
Step 2
vlan vlan-id
输入一个VLAN号, 然后进入vlan配置状态，可以输入一个新的VLAN号或旧的来进行修改。
Step 3
name vlan-name
(可选)输入一个VLAN名，如果没有配置VLAN名，缺省的名字是VLAN号前面用0填满的4位数，如VLAN0004是VLAN4的缺省名字
Step 4
mtu mtu-size
(可选) 改变MTU大小
Step 5
end
退出
Step 6
show vlan {name vlan-name | id vlan-id}
验证
Step 7
copy running-config startup config
(可选) 保存配置

用no vlan name 或 no vlan mtu 退回到缺省的vlan配置状态
举例如下:
Switch# configure terminal

Switch(config)# vlan 20

Switch(config-vlan)# name test20

Switch(config-vlan)# end

也可以在enable状态下，进行VLAN配置:

命令
目的
Step 1
vlan database
进入VLAN配置状态
Step 2
vlan vlan-id name vlan-name
加入VLAN号及VLAN名
Step 3
vlan vlan-id mtu mtu-size
(可选) 修改MTU大小
Step 4
exit
更新VLAN数据庫并退出
Step 5
show vlan {name vlan-name | id vlan-id}
验证配置
Step 6
copy running-config startup config
保存配置（可选）

举例如下：
Switch# vlan database

Switch(vlan)# vlan 20 name test20

Switch(vlan)# exit

APPLY completed.
Exiting....
Switch#
删除VLAN
当删除一个处于VTP服务器的交换机上删除VLAN时，则此VLAN将在所有相同VTP的交换机上删除。当在透明模式下删除时，只在当前交换机上删除。

注意   当删除一个VLAN时，原来属于此VLAN的端口将处于非激活的状态，直到将其分配给某一VLAN。

命令
目的
Step 1
configure terminal
进入配置状态
Step 2
no vlan vlan-id
删除某一VLAN.
Step 3
end
退出
Step 4
show vlan brief
验证
Step 5
copy running-config startup config
保存

也可用vlan database 进入VLAN配置状态，用no vlan vlan-id 来删除。
将端口分配给一个VLAN

命令
目的
Step 1
configure terminal
进入配置状态
Step 2
interface interface-id
进入要分配的端口
Step 3
switchport mode access
定义二层口
Step 4
switchport access vlan vlan-id
把端口分配给某一VLAN
Step 5
end
退出
Step 6
show running-config interface interface-id
验证端口的VLAN号
Step 7
show interfaces interface-id switchport
验证端口的管理模式和VLAN情况
Step 8
copy running-config startup-config
保存配置

使用 default interface interface-id 还原到缺省配置状态。
举例如下：
Switch# configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)# interface fastethernet0/1

Switch(config-if)# switchport mode access

Switch(config-if)# switchport access vlan 2

Switch(config-if)# end
Switch#
配置VLAN Trunks

命令
目的
Step 1
configure terminal
进入配置状态
Step 2
interface interface-id
进入端口配置状态
Step 3
switchport trunk encapsulation {isl | dot1q | negotiate}
配置trunk封装ISL 或 802.1Q 或自动协商
Step 4
switchport mode {dynamic {auto | desirable} | trunk}
配置二层trunk模式。
· dynamic auto—自动协商是否成为trunk
· dynamic desirable—把端口设置为trunk如果对方端口是trunk, desirable, 或自动模式
· trunk—设置端口为强制的trunk方式，而不理会对方端口是否为trunk
Step 5
switchport access vlan vlan-id
(可选) 指定一个缺省VLAN, 如果此端口不再是trunk
Step 6
switchport trunk native vlan vlan-id
指定802.1Q native VLAN号
Step 7
end
退出
Step 8
show interfaces interface-id switchport
显示有关switchport 的配置
Step 9
show interfaces interface-id trunk
显示有关trunk的配置
Step 10
copy running-config startup-config
保存配置

举例：
Switch# configure terminal

Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)# interface fastethernet0/4

Switch(config-if)# switchport mode trunk

Switch(config-if)# switchport trunk encapsulation dot1q

Switch(config-if)# end
定义trunk允许的VLAN
缺省情况下trunk允许所有的VLAN通过。可以使用 switchport trunk allowed vlan remove vlan-list 来去掉某一VLAN

Command
Purpose
Step 1
configure terminal
进入配置状态
Step 2
interface interface-id
进入端口配置
Step 3
switchport mode trunk
配置二层口为trunk
Step 4
switchport trunk allowed vlan {add | all | except | remove} vlan-list
(可选) 配置trunk允许的VLAN.
使用add, all, except, remove关健字
Step 5
end
退出
Step 6
show interfaces interface-id switchport
验证VLAN配置情况.
Step 7
copy running-config startup-config
保存配置

回到允许所有VLAN通过时, 可用no switchport trunk allowed vlan 端口配置命令.
举例如下:
Switch(config)# interface fastethernet0/1

Switch(config-if)# switchport trunk allowed vlan remove 2

Switch(config-if)# end

配置Native VLAN（802.
