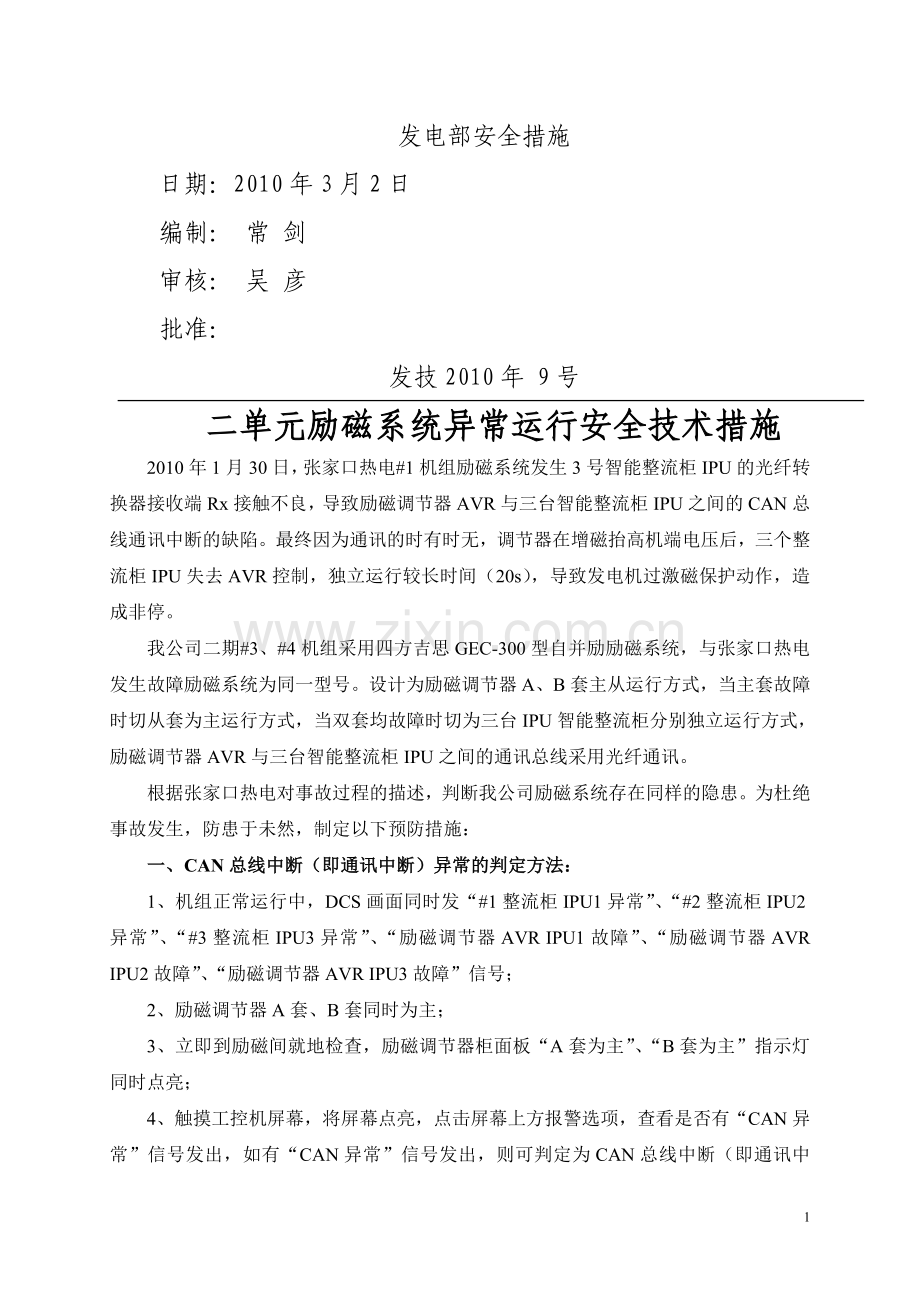

发电部安全措施
日期：2010年3月2日
编制： 常 剑
审核： 吴 彦
批准：
发技2010年 9号
二单元励磁系统异常运行安全技术措施
2010年1月30日，张家口热电#1机组励磁系统发生3号智能整流柜IPU的光纤转换器接收端Rx接触不良，导致励磁调节器AVR与三台智能整流柜IPU之间的CAN总线通讯中断的缺陷。最终因为通讯的时有时无，调节器在增磁抬高机端电压后，三个整流柜IPU失去AVR控制，独立运行较长时间（20s），导致发电机过激磁保护动作，造成非停。
我公司二期#3、#4机组采用四方吉思GEC-300型自并励励磁系统，与张家口热电发生故障励磁系统为同一型号。设计为励磁调节器A、B套主从运行方式，当主套故障时切从套为主运行方式，当双套均故障时切为三台IPU智能整流柜分别独立运行方式，励磁调节器AVR与三台智能整流柜IPU之间的通讯总线采用光纤通讯。
根据张家口热电对事故过程的描述，判断我公司励磁系统存在同样的隐患。为杜绝事故发生，防患于未然，制定以下预防措施：
一、CAN总线中断（即通讯中断）异常的判定方法：
1、机组正常运行中，DCS画面同时发“#1整流柜IPU1异常”、“#2整流柜IPU2异常”、“#3整流柜IPU3异常”、“励磁调节器AVR IPU1故障”、“励磁调节器AVR IPU2故障”、“励磁调节器AVR IPU3故障”信号；
2、励磁调节器A套、B套同时为主；
3、立即到励磁间就地检查，励磁调节器柜面板“A套为主”、“B套为主”指示灯同时点亮；
4、触摸工控机屏幕，将屏幕点亮，点击屏幕上方报警选项，查看是否有“CAN异常”信号发出，如有“CAN异常”信号发出，则可判定为CAN总线中断（即通讯中断）。
二、CAN总线中断（即通讯中断）后的处理方法：
1、CAN总线中断（即通讯中断）后禁止进行报警信号复归操作；
2、在励磁调节器AVR控制柜内将“远方/就地”手把切至“就地”位；
3、切换#1整流柜面板上的“独立运行”手把至“投入”位置；
4、切换#2整流柜面板上的“独立运行”手把至“投入”位置；
5、切换#3整流柜面板上的“独立运行”手把至“投入”位置；
6、检查#1、#2、#3整流柜独立运行正常；
7、通知继电保护进行异常处理。
三、在隐患排除之前的注意事项：
1、发变组保护的压板全部依照正常规定投入，加强交接班检查，如果保护装置异常，必须立即联系保护进行处理。
2、加强励磁系统的就地检查和DCS电气报警监视，发现异常，立即就地检查处理。
3、运行各值就地培训，准确找到就地需要切换的手把，防止在事故处理时发生误操作。
