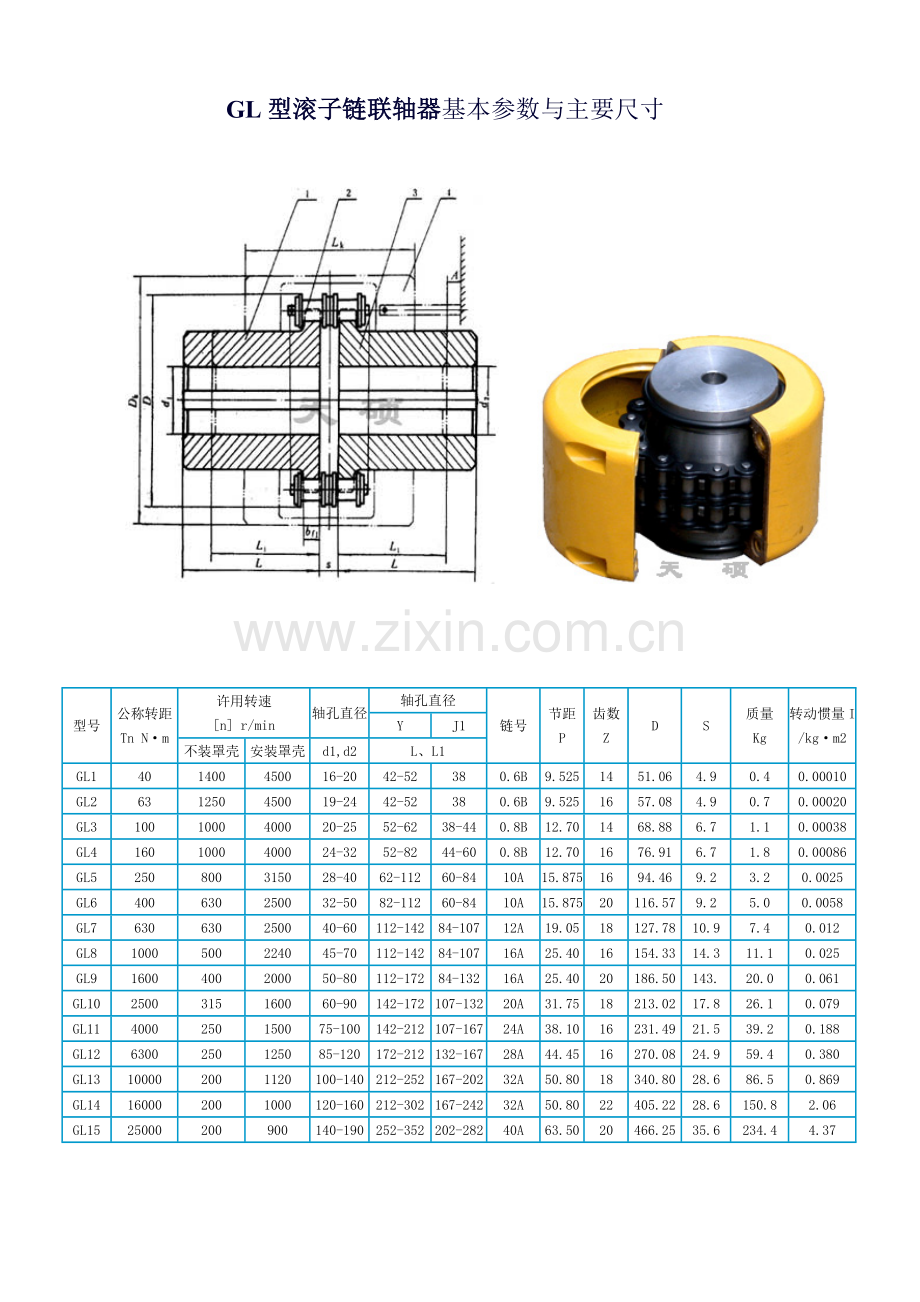

GL型滚子链联轴器基本参数与主要尺寸

型号
公称转距
Tn N·m
许用转速
[n] r/min
轴孔直径
轴孔直径
链号
节距
P
齿数
Z
D
S
质量
Kg
转动惯量I
/kg·m2
Y
J1
不装罩壳
安装罩壳
d1,d2
L、L1
GL1
40
1400
4500
16-20
42-52
38
0.6B
9.525
14
51.06
4.9
0.4
0.00010
GL2
63
1250
4500
19-24
42-52
38
0.6B
9.525
16
57.08
4.9
0.7
0.00020
GL3
100
1000
4000
20-25
52-62
38-44
0.8B
12.70
14
68.88
6.7
1.1
0.00038
GL4
160
1000
4000
24-32
52-82
44-60
0.8B
12.70
16
76.91
6.7
1.8
0.00086
GL5
250
800
3150
28-40
62-112
60-84
10A
15.875
16
94.46
9.2
3.2
0.0025
GL6
400
630
2500
32-50
82-112
60-84
10A
15.875
20
116.57
9.2
5.0
0.0058
GL7
630
630
2500
40-60
112-142
84-107
12A
19.05
18
127.78
10.9
7.4
0.012
GL8
1000
500
2240
45-70
112-142
84-107
16A
25.40
16
154.33
14.3
11.1
0.025
GL9
1600
400
2000
50-80
112-172
84-132
16A
25.40
20
186.50
143.
20.0
0.061
GL10
2500
315
1600
60-90
142-172
107-132
20A
31.75
18
213.02
17.8
26.1
0.079
GL11
4000
250
1500
75-100
142-212
107-167
24A
38.10
16
231.49
21.5
39.2
0.188
GL12
6300
250
1250
85-120
172-212
132-167
28A
44.45
16
270.08
24.9
59.4
0.380
GL13
10000
200
1120
100-140
212-252
167-202
32A
50.80
18
340.80
28.6
86.5
0.869
GL14
16000
200
1000
120-160
212-302
167-242
32A
50.80
22
405.22
28.6
150.8
2.06
GL15
25000
200
900
140-190
252-352
202-282
40A
63.50
20
466.25
35.6
234.4
4.37
