机械原理模拟试卷(一)
一、选择题(每题2分，共20分)
1. 两个运动构件间相对瞬心的绝对速度 。
（ ① 均为零 ② 不相等 ③ 不为零且相等 ）
2. 机构具有确定运动的条件是原动件数目等于 的数目。
（ ① 从动件 ② 机构自由度 ③ 运动副 ）
3. 若标准齿轮与正变位齿轮的参数m，Z，α，ha* 均相同，则后者比前者的：齿根高 ，分度圆直径 ，分度圆齿厚 ，周节 。
（ ① 增大 ② 减小 ③ 不变 ）
4. 在高速凸轮机构中，为减少冲击与振动，从动件运动规律最好选用 运动规律。
（ ① 等速 ② 等加等减速 ③ 余弦加速度 ④ 正弦加速度 ）
5. 静平衡的转子 是动平衡的；动平衡的转子 是静平衡的。
（ ① 一定 ② 不一定 ③ 一定不 ）
6. 机械系统在考虑摩擦的情况下，克服相同生产阻力时，其实际驱动力P与理想驱动力P0的关系是：P P0。
（ ① 小于 ② 等于 ③ 大于 ④ 大于等于）
7. 差动轮系是指自由度 。
（ ① 为1的周转轮系 ② 为2的定轴轮系 ③ 为2的周转轮系）
8. 设计标准齿轮时，若发现重合度小于1，则修改设计时应 。
（ ① 加大模数 ② 增加齿数 ③ 加大中心距 ）
9. 曲柄滑块机构若存在死点时，其主动件必须是 ，在此位置 与共线 。
（ ① 曲柄 ② 连杆 ③ 滑块 ）
10. 周转轮系的传动比计算应用了转化机构的概念。对应周转轮系的转化机构乃是 。
（ ① 定轴轮系 ② 行星轮系 ③ 混合轮系 ④ 差动轮系 ）

二、简答题（每题5分，共25分）
1. 计算图示机构自由度，若有复合铰链、局部自由度及虚约束需指出。
F
C
H
G
A
D
E
B
1题图
Q
2
P
1
3
2题图

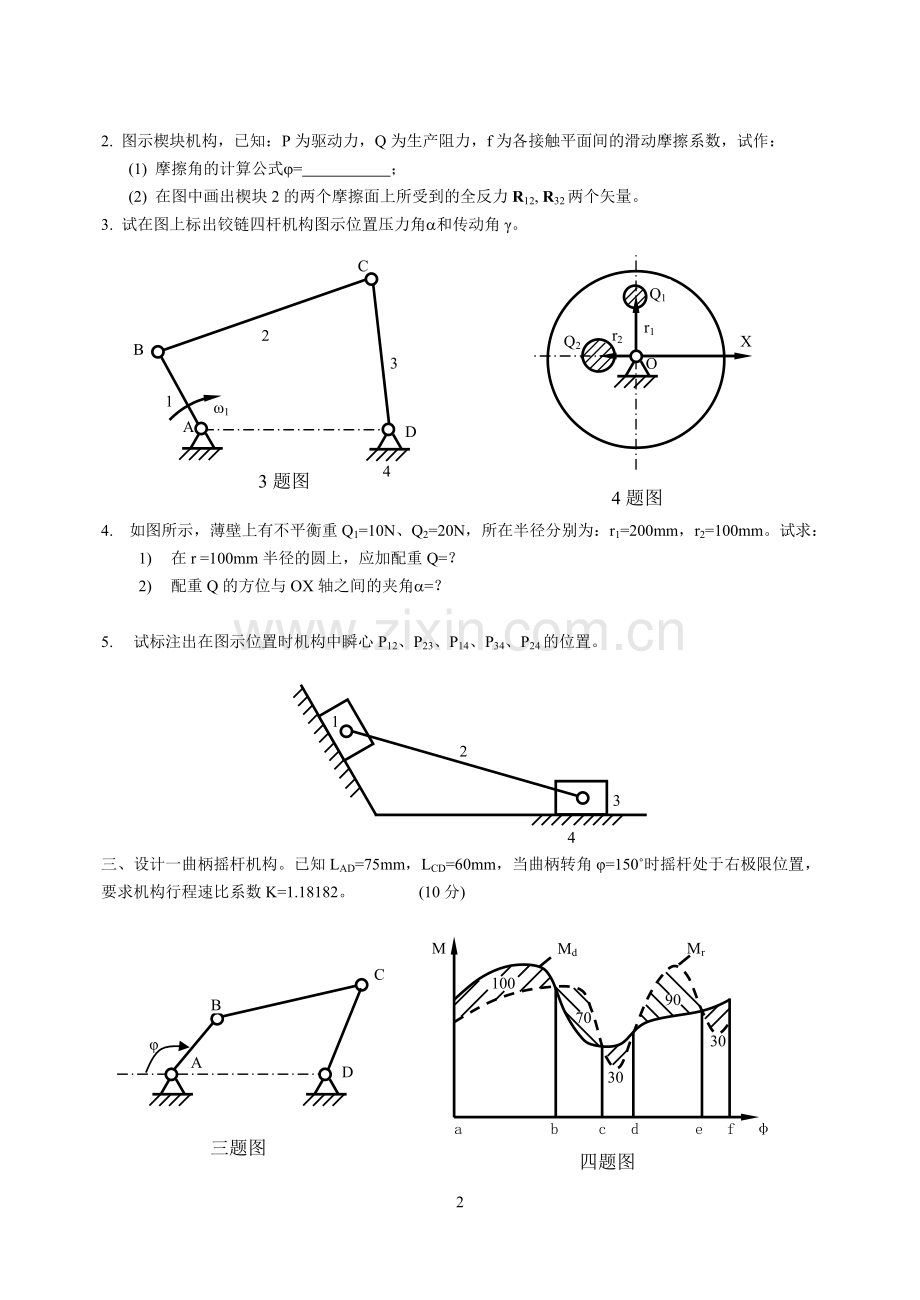

2. 图示楔块机构，已知：P为驱动力，Q为生产阻力，f为各接触平面间的滑动摩擦系数，试作：
(1) 摩擦角的计算公式j= ；
(2) 在图中画出楔块2的两个摩擦面上所受到的全反力R12, R32两个矢量。
3. 试在图上标出铰链四杆机构图示位置压力角a和传动角γ。
1
4
D
C
B
A
3
2
ω1
3题图
题4图
Q2
Q1
r2
O
r1
X
4题图

4. 如图所示，薄壁上有不平衡重Q1=10N、Q2=20N，所在半径分别为：r1=200mm，r2=100mm。试求：
1) 在r =100mm半径的圆上，应加配重Q=？
2) 配重Q的方位与OX轴之间的夹角a=？

5. 试标注出在图示位置时机构中瞬心P12、P23、P14、P34、P24的位置。
4
2
1
3

三、设计一曲柄摇杆机构。已知LAD=75mm，LCD=60mm，当曲柄转角φ=150˚时摇杆处于右极限位置，要求机构行程速比系数K=1.18182。 (10分)

a b c d e f
φ
M
30
30
70
100
90
Md
Mr
四题图
φ
A
B
C
D
三题图

四、图示为某机组在一个稳定运转循环内等效驱动力矩Md和等效阻力矩Mr的变化曲线，并已在图中写出它们之间包围面积所表示的功值(N·d)。(10分)
1. 试确定最大赢亏功ΔWmax；
B
A
ω
2. 若等效构件平均角速度wm=50rad/s，运转速度不均匀系数δ=0.1，试求等效构件的wmin及wmax的值及发生的位置。
五、试在图示的偏心圆凸轮机构中表示出：
(10分)
1. 凸轮的基圆半径、升距h；
2. 凸轮由图示位置转过90°时的机构压力角；
3. 凸轮由图示位置转过90°时，推杆的位移增量。

六、一对直齿圆柱齿轮传动，已知传动比i12=2，齿轮的
基本参数：m=4mm，a=20º， h*a=1.0 。 (13分)
1. 按标准中心距a=120mm安装时，求：
① 齿数z1 、z2； ② 啮合角a′； ③ 节圆直径d1′、d2′；
2. 若取齿数z1 =15、z2=30，中心距a′=92mm，试作：
① 求避免根切的小齿轮的最小变位系数xmin1；
② 求传动啮合角a′； ③ 说明属于何种变位传动。
七、图示轮系中，已知各轮齿数：z1=1，z2=40，z2’=24，z3=72，z3’=18，z4=114。
(12分)
1. 该轮系属于何种轮系？
2. 计算传动比i1H，并在图中标出系杆H的转向。

H
2’
3’
右旋蜗杆
1
2
4
3
ω1
