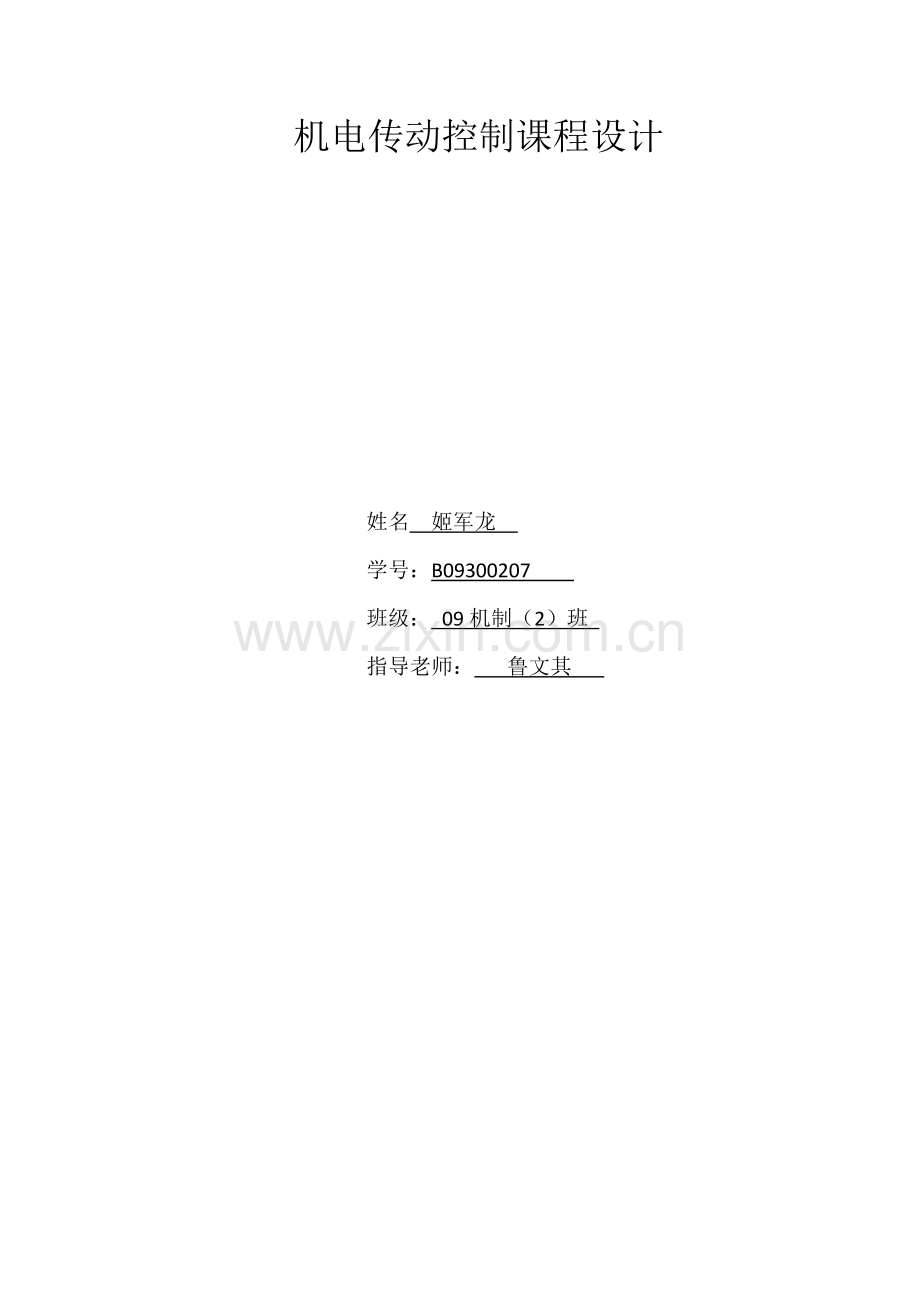

机电传动控制课程设计

姓名 姬军龙
学号：B09300207
班级： 09机制（2）班
指导老师： 鲁文其

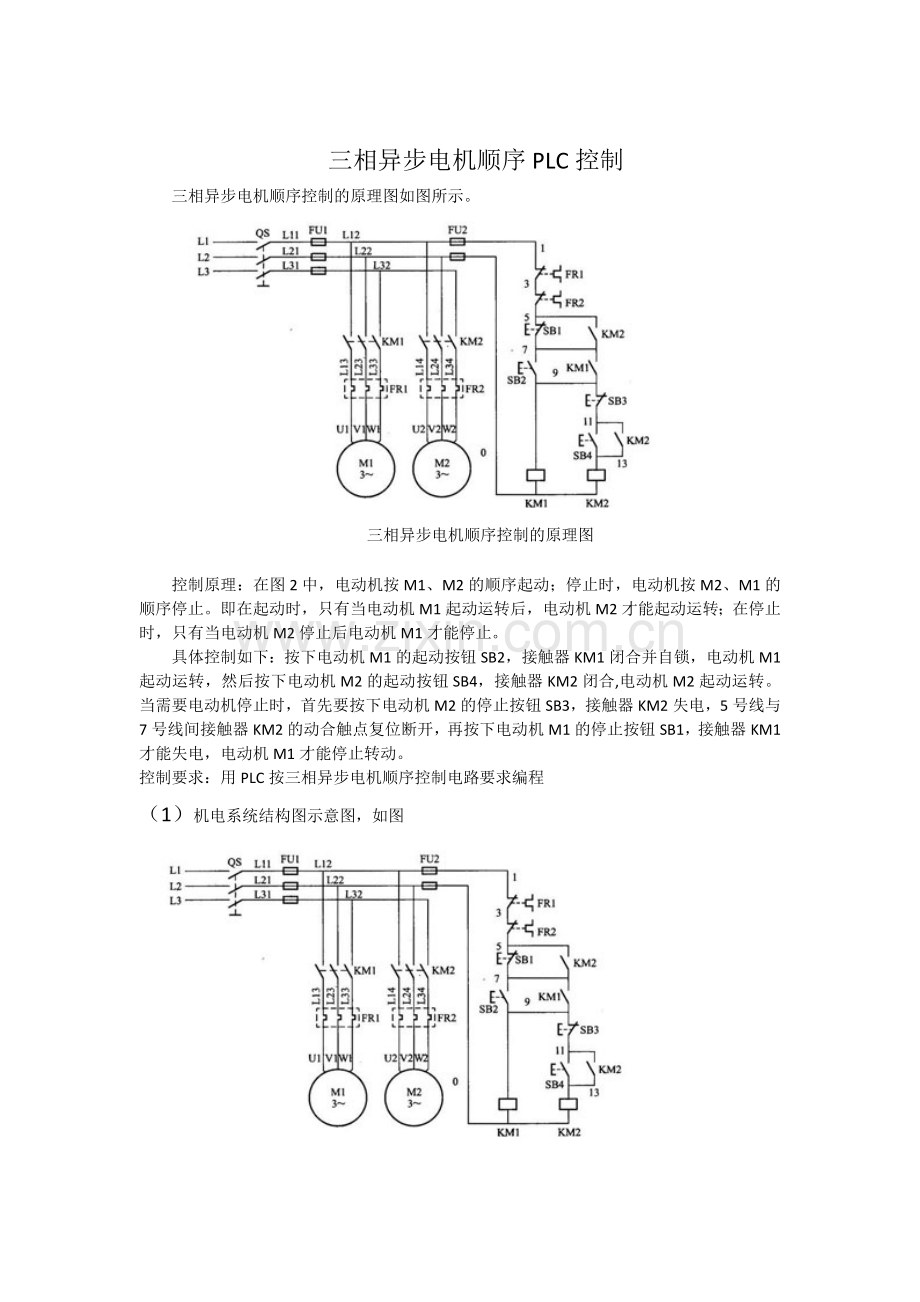

三相异步电机顺序PLC控制
三相异步电机顺序控制的原理图如图所示。

三相异步电机顺序控制的原理图

控制原理：在图2中，电动机按M1、M2的顺序起动；停止时，电动机按M2、M1的顺序停止。即在起动时，只有当电动机M1起动运转后，电动机M2才能起动运转；在停止时，只有当电动机M2停止后电动机M1才能停止。
具体控制如下：按下电动机M1的起动按钮SB2，接触器KM1闭合并自锁，电动机M1起动运转，然后按下电动机M2的起动按钮SB4，接触器KM2闭合,电动机M2起动运转。当需要电动机停止时，首先要按下电动机M2的停止按钮SB3，接触器KM2失电，5号线与7号线间接触器KM2的动合触点复位断开，再按下电动机M1的停止按钮SB1，接触器KM1才能失电，电动机M1才能停止转动。
控制要求：用PLC按三相异步电机顺序控制电路要求编程
（1）机电系统结构图示意图，如图

（2）PLC接线连接图

（3）PLC梯形图

（4）程序代码
LI X000
OR LD Y001
OR X001
OR Y000
OUT Y000
LI X000
OR LD Y001
AND X001
OR Y000
AND X002
AND X003
OR Y001
OUT Y001
