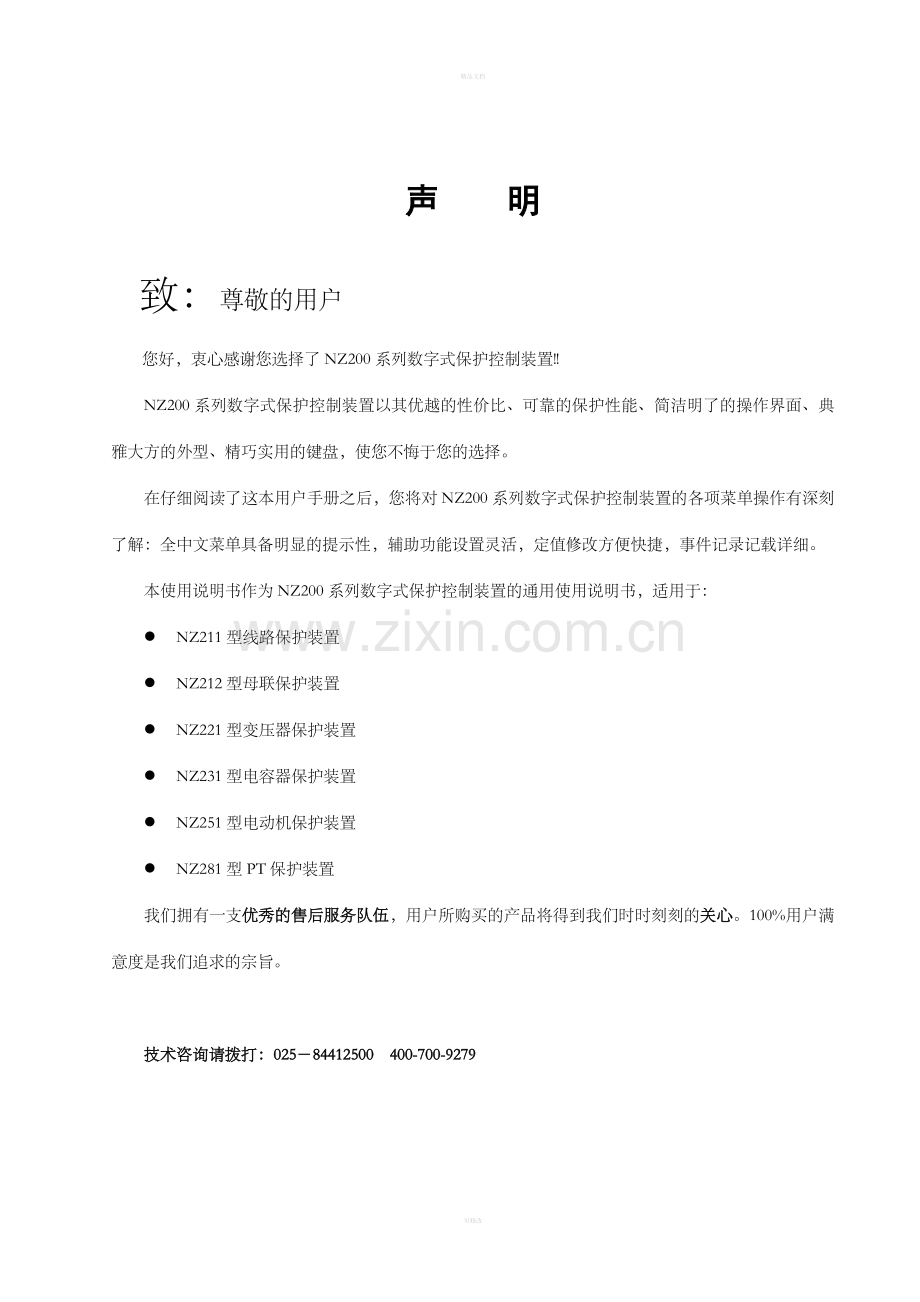

声 明
致：尊敬的用户
您好，衷心感谢您选择了NZ200系列数字式保护控制装置‼
NZ200系列数字式保护控制装置以其优越的性价比、可靠的保护性能、简洁明了的操作界面、典雅大方的外型、精巧实用的键盘，使您不悔于您的选择。
在仔细阅读了这本用户手册之后，您将对NZ200系列数字式保护控制装置的各项菜单操作有深刻了解：全中文菜单具备明显的提示性，辅助功能设置灵活，定值修改方便快捷，事件记录记载详细。
本使用说明书作为NZ200系列数字式保护控制装置的通用使用说明书，适用于：
l NZ211型线路保护装置
l NZ212型母联保护装置
l NZ221型变压器保护装置
l NZ231型电容器保护装置
l NZ251型电动机保护装置
l NZ281型PT保护装置
我们拥有一支优秀的售后服务队伍，用户所购买的产品将得到我们时时刻刻的关心。100%用户满意度是我们追求的宗旨。

技术咨询请拨打：025－84412500 400-700-9279

可修改

目 录
声 明 0
第一部分 装置简介 4
1．装置概述 4
1.1 功能概述 4
1.2 引用标准 5
1.3 装置特点 5
1.4 装置结构 5
2．主要技术指标 6
2.1 技术参数 6
2.2 环境参数 7
3．附录： 开孔尺寸(外形：宽×高×深 177×100×165) 8
第二部分 技术说明 9
NZ211线路保护装置 9
1．功能配置 9
2．功能说明 9
2.1 三段式相间过流保护 9
2.2 零序过流告警和跳闸保护 10
2.3 相间合闸加速保护 10
2.4 三相一次重合闸 10
2.5 过负荷保护 10
2.6 系统异常工况报警及闭锁功能 10
3．装置整定 11
3.1 装置软压板整定 11
3.2 装置定值整定 11
3.3 装置参数整定 13
4．保护原理接线图 14
NZ212母联保护装置 15
1．功能配置 15
2．功能说明 15
2.1 三段式相间过流保护 15
2.2相间充电保护 15
2.3过负荷保护 16
2.4 系统异常工况报警及闭锁功能 16
3．装置整定 16
3.1 装置软压板整定 16
3.2 装置定值整定 16
3.3 装置参数整定 17
4．保护原理接线图 18
NZ221变压器保护装置 19
1．功能配置 19
2．功能说明 19
2.1 三段式相间过流保护 19
2.2 零序过流告警和跳闸保护 20
2.3 过负荷保护 20
2.4 相间负序过流保护 20
2.5 低电压保护 20
2.6 油浸变非电量保护 20
2.7干式变非电量保护 21
2.8 系统异常工况报警及闭锁功能 21
3．装置整定 21
3.1 装置软压板整定 22
3.2 装置定值整定 22
3.3 装置参数整定 24
4．保护原理接线图 25
NZ231电容器保护装置 26
1．功能配置 26
2．功能说明 26
2.1 三段式相间过流保护 26
2.2 过电压保护 26
2.3 低电压保护 27
2.4 不平衡电压保护 27
2.5 不平衡电流保护 27
2.6 非电量保护 27
2.7 系统异常工况报警及闭锁功能 28
3．装置整定 28
3.1 装置软压板整定 28
3.3装置定值整定 29
3.3 装置参数整定 30
4．保护原理接线图 31
NZ251电动机保护装置 32
1．功能配置 32
2．功能说明 32
2.1 起动时间（Tstart） 32
2.2二段式相间过流保护 32
2.3负序过流保护 33
2.4零序过流告警和跳闸保护 33
2.5 过电压保护 33
2.6 低电压保护 33
2.7 过负荷保护 34
2.8 非电量保护 34
2.9系统异常工况报警及闭锁功能 34
3．装置整定 35
3.1 装置软压板整定 35
3.2 装置定值整定 35
3.3 装置参数整定 37
4．保护原理接线图 38
NZ281PT保护测控装置 39
1．功能配置 39
2．功能说明 39
2.1 过电压保护 39
2.2 低电压保护 39
2.3 母线接地保护 39
3．装置整定 39
3.1 装置软压板整定 39
3.2 装置定值整定 40
3.3 装置参数整定 40
4．保护原理接线图 41
第三部分 使用说明 42
1． 装置介绍 42
1.1 面板 42
1.2 键盘 42
1.3 信号灯 43
1.4 通讯接口 43
1.5 液晶 43
1.6 背板端子 44
2．操作说明（以NZ211为例） 45
2.1模拟量 45
2.1.1保护值 46
2.1.2测量值 46
2.2压板投退 46
2.3定值整定 47
2.4参数设置 47
2.5报告查询 48
2.5.1告警 48
2.5.2动作 48
2.5.3遥信 49
2.6 清除报告 49
2.7 修改时钟 49
2.8 开入显示 50
2.9 开出传动 50
2.10偏移校验 50
2.11增益校验 51
2.12版本信息 51
3 装置调试 51
3.1 装置通电前检查 51
3.2 绝缘检查 52
3.3 上电检查 52
3.4 采样精度检查 52
3.5 接点输出校验 52
3.6 定值校验 52
3.7 跳合闸电流保持试验 52
3.8 相序检查 52
3.9 校准时钟 52
注意事项 53

第一部分 装置简介
1．装置概述
1.1 功能概述
NZ200系列装置适用于10KV及以下电压等级的线路、母联、电容器、电动机、厂用变的保护、测量及控制，既可以分散在开关柜就地安装，也可以集中组屏安装，提供通信接口，可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。
保护功能
型号
NZ211
NZ212
NZ221
NZ231
NZ251
NZ281
应用范围
线路
母联
变压器
电容器
电动机
PT保护及并列
三段式相间过流
√
√
√
√
√

低电压闭锁元件
√

√

负序电压闭锁元件

√

反时限过流
√
√
√
√

过负荷保护
√
√
√

√

重合闸
√

加速保护
√

充电保护

√

负序过流

√

√

零序过流（接地）
√

√
√
√
√
过压报警/跳闸保护

√
√
√
低压保护

√
√
√
√
不平衡报警/跳闸保护

√

过热保护

√

自投（并列）

√
非电量保护(工艺保护)

√
√
√

数据采集
电流
√
√
√
√
√

电压
√
√
√
√
√
√
有功、无功
√
√
√
√
√

功率因数、频率
√
√
√
√
√

8路遥信量
√
√
√
√
√
√
事件记录
SOE
√
√
√
√
√
√
操作箱
自保持及防跳
√
√
√
√
√

跳、合闸电流自适应
√
√
√
√
√

控制回路断线告警
√
√
√
√
√

通讯功能
RS485
√
√
√
√
√
√

1.2 引用标准
GB6162-85 《静态继电器及保护装置的电气干扰试验》
GB7261-87 《继电器及继电保护装置基本试验方法》
GB2887-89 《计算机站场地技术条件》
GB 14258-93 《继电保护和安全自动化装置技术规程》
GB 50062-92 《电力装置的继电保护和自动化装置设计规范》
DL/T 527-2002 《静态继电保护装置逆变电源技术》
IE870-5-103 《继电保护信息接口标准》
GB /T15145-94 《微机线路保护装置通用技术条件》
GB/T16435.1-1996 《远动设备及系统和接口（电气特征）》
GB /T17626.2 《静电放电抗扰度试验》
GB /T17626.3 《射频电磁场辐射抗扰度试验》
GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》
GB/T17626.5 《浪涌冲击抗扰度试验》
GB /T17626.6 《射频场感应的传导骚扰抗扰度试验》
GB/T17626.8 《工频磁场抗扰度试验》
GB /T17626-1998 《电磁兼容试验和测量技术》
GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》
1.3 装置特点
1） 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便
2） 采用摩托罗拉32位单片机技术，配备高精度的A/D转换器，使得装置性能稳定、运算速度快、精度高；
3） 完整的异常记录、事件记录、操作记录，所有信息掉电保持；
4） 配备RS485通信接口，并集成了Modbus通信规约；
5） 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能；
6） 具有完整的断路器操作回路
1.4装置结构
1.4.1 结构
采用标准机箱，整面板带防护面罩、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。
1.4.2 插件
本装置的插件上包括了CPU、电源、出口、开入、模拟量采集、操作回路。

1.4.2.1 CPU
液晶
时钟
CPU原理简图如下：
RAM

ROM

CPU
FLASH

端子信号
母板信号

I/O
RS485

数据采集系统
出口
信号、告警输出

1.4.2.2 电源、出口及开入
1) 直流逆变电源：DC220V电压输入经抗干扰滤波回路后,利用逆变原理输出本装置需要直流电压,且采用浮地方式,同外壳不相连。
2) 外部开入回路：设置有8路外部开入回路，均采用ADC220V开入方式，装置软件采取了防抖措施，避免了误发信。
3) 逻辑继电器：逻辑继电器由CPU插件直接驱动，这类继电器包括：跳闸继电器CKJ1、合闸继电器CKJ2、备用出口继电器。备用出口继电器可根据需要作为扩展功能用。

2．主要技术指标
2.1 技术参数
1） 额定工作电压 AC220、DC220V或DC110V (订货注明)
2） 额定技术数据
a) 交流电流： 5A或1A (订货注明)
b) 交流电压： 400V 或100V (订货注明)
c) 频率： 50Hz
3） 功率消耗
工作电源： 正常工作时,不大于5W；
保护动作时,不大于10W。
交流电流回路： < 1VA/相 (IN =5A)；
< 0.5VA/相 (IN =1A)；
交流电压回路： < 0.5VA/相；
4） 精确工作范围：
电流： 0.04In～20In
电压： 0.4V～1.2Un
频率： 0.9Fn～1.1Fn
时间： 0～100s
5） 保护部分精度：
a) 定值精度： ≤±5%；
b) 时间精度： <±1％ 整定时间+35ms
c) 整组动作时间： ≤35ms；
d) 频率精度： ≤0.01Hz；
6） 开关量输入：
输入类型： 无源
光电隔离输入数量： 8路
工作电压： AC220V、DC220V或DC110V
7） 开出接点容量：
a). 出口继电器
触点额定载流容量： 250VAC/220VDC,5A
输出类型: 无源(空接点)
b). 信号继电器：
触点额定载流容量： 250VAC/220VDC,5A
输出类型: 无源(空接点)
8） 通信接口
电气特性： RS485
通信协议： Modbus
地址： 1~127
波特率： 1200-9600Bps
2.2 环境参数
2.2.1 电气环境
a). 绝缘电阻
在正常试验大气条件下,装置的带电电路部分和非带电金属及外壳之间,以及电气无联系的各电路之间,用开路电压500V的兆欧表测量绝缘电阻值；正常试验大气条件下,各回路绝缘电阻应不小于100 MΩ。
b). 介质强度
在正常试验大气条件下,装置能承受频率为50Hz, 试验电压2000V历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。
c). 冲击电压
在正常试验大气条件下,装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之间，能承受(1.2/50)μs的标准雷电波的短时冲击电压试验，开路试验电压5kV，无绝缘损坏。
d). 脉冲群干扰
装置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)规定的1MHz和100kHz脉冲群干扰试验。试验严酷等级为Ⅲ级, 试验电压共模2.5Kv, 差模1kV。
e). 辐射电磁场干扰
装置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验,即试验场强为10V/m。
f). 静电放电干扰
装置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中规定的严酷等级为IV级,即接触放电试验电压为8kV、允许偏差±5%,空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。
g). 快速瞬变干扰
装置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中规定的严酷等级为IV级快速瞬变干扰试验,即试验电压为4kV,允许偏差±10%。
2.2.2 自然环境
工作温度：-25℃～+70℃
存储温度：-40~+85℃
湿度：5~95%RH
2.2.3 机械环境
a) 工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应；
b) 运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久、碰撞。

3附录： 开孔尺寸(外形：宽×高×深 177×100×165)

第二部分 技术说明

NZ211线路保护装置

1. 功能配置

l 三段式低压闭锁定时限相间过流
l 反时限相间过流（一般、非常、极端）
l 零序过流告警和跳闸保护
l 相间合闸加速保护
l 过负荷告警和跳闸保护
l 三相一次重合闸
l 低电压保护

2．功能说明

2.1 三段式相间过流保护
本装置设置三段低压闭锁相间过流保护, I、II、III固定为定时限，相间过流保护还可以为反时限保护。无论定时限或反时限，各段的投退控制定值(I1nf、I2nf、I3nf)可独立控制各段的使用情况。投退控制定值取值含义为：
0:退出；1:单纯过流；2:低压闭锁过流
相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。
2.1.1 低压闭锁元件
采用线电压闭锁方式，线电压MAX(Uab、Ubc、Uca)小于相间过流低压闭锁定值Set_ULbs，低压闭锁条件满足，开放本相的各段过流保护。
2.1.2 反时限特性
相间过流保护可由特性选择定值Ifsx选择为定时限或反时限保护：
0：退出；1、2、3：反时限（分别对应下面的(1)、(2)和(3)式）。
可选择使用下面三个标准的反时限特性之一。反时限特性电流基准值IP为相间反时限保护电流基准定值Ii，反时限特性时间常数tP为相间反时限保护时间常数tIi。
一般反时限特性： （1）
非常反时限特性： （2）
极端反时限特性： （3）
2.2 零序过流告警和跳闸保护
本装置设置零序过流告警和跳闸保护,主要是针对小电阻接地系统的用户而设定的。其投退控制定值Ionf取值含义为：
0:退出；1:告警；2:跳闸
零序过流跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，跳闸保护才投入；零序过流告警只需投入控制字就可以产生告警事件。
2.3 相间合闸加速保护
本装置设有完善的相间过流合闸加速保护，由相间加速保护投退定值Ijsnf控制。Ijsnf的取值含义是：
0:退出；1:投后加速(手动合闸、重合闸)
后加速记忆时间为3S。后加速保护动作出口后，则不受后加速记忆时间的限制，直至线路开关跳开、电流元件返回后，后加速保护才返回。
合闸后速保护设有软压板，只有软压板和投退控制定值均为投入时，合闸加速保护才投入。
2.4 三相一次重合闸
本装置三相一次重合闸设有投退控制(CCHnf)、重合闸延时(tCCH)、重合闸出口脉冲时间Thzmc，投退控制定值CCHnf的取值含义为：
0:退出；1:投入
重合闸必须在充电完成后才具备起动条件，开关位置不对应或保护动作后线路无流，重合闸起动。
本装置重合闸合闸脉冲缺省值为120ms，可修改重合闸出口脉冲时间定值Thzmc予以修改。
重合闸设有软压板，只有软压板和投退控制定值均为投入时，重合闸才投入。
2.4.1 重合闸充放电
线路处于正常运行状态(HWJ=1)，无重合闸闭锁信号，经5秒延时充电完成。
重合闸闭锁条件如下：
1） 外部闭锁输入
2） 控制回路断线
重合闸放电条件如下：
1） 就地或远方手跳线路
2） 过负荷动作跳闸
2.5 过负荷保护
装置过负荷保护投退控制定值Igfhnf的取值含义为：
0:退出；1:告警；2:跳闸
过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投
入；过负荷告警只需投入控制字就可以产生告警事件。
2.6 系统异常工况报警及闭锁功能
2.6.1母线PT断线报警
满足下述任一项，装置经延时10S发母线PT断线报警信号。
⑴ 正序电压U1<0.15Un时，任一相电流>0.04In
⑵ 负序电压U2>8V。
2.6.2母线PT断线闭锁有关功能
母线PT断线时，可由PT断线检测投退控制定值PTDXbs选择闭锁行为。
退出电压闭锁元件时，装置不必接入母线电压，PTDXbs整定为0，不检查PT断线。
PTDXbs整定为1，母线PT断线时闭锁相关的电压元件：相间低电压闭锁元件，投入该元件的相间过流保护被闭锁。
PTDXbs整定为2，母线PT断线时开放相关的电压元件：相间低电压闭锁元件，投入该元件的相间和零序过流保护变为单纯的过流保护。
2.6.3 控制回路断线报警
TWJ和HWJ同时为1或0时，经延时报警。

3．装置整定

装置整定包括软压板、装置定值和装置参数等三方面，见3.1、3.2和3.3节。
整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。
3.1 装置软压板整定
相间一段过流保护
相间二段过流保护
相间三段过流保护
反时限过流保护
过负荷保护
零序过流保护
合闸加速保护
重合闸保护
低电压保护

注：1.软压板只有两个取值：投入、退出。装置出厂时，软压板均整定为退出。
3.2 装置定值整定

定 值 整 定 单
序号
名称
符号
整定范围
备注
1
相
间
过
流
保
护
Ⅰ段
过流Ⅰ段投退控制
I1nf
0～2
注1
2
过流Ⅰ段电流定值
I1
0.5～100A

3
过流Ⅰ段延时定值
tI1
0.01～9.99S

4
Ⅱ段
过流Ⅱ段投退控制
I2nf
0～2
注1
5
过流Ⅱ段电流定值
I2
0.5～100A

6
相间过流Ⅱ段延时定值
tI2
0.1～9.99S

7
Ⅲ段
过流Ⅲ段保护投退控制
I3nf
0～2
注1
8
过流Ⅲ段电流定值
I3
0.5～100A

9
过流Ⅲ段延时定值
tI3
0.1～99.99S

10
反时限
反时限特性选择值
Ifsx
0～3
注2
11
反时限电流基准值
Ii
0.5～100A

12
反时限时间常数
tIi
0.1～99.99S

13
公共定值
PT断线检测控制
PTDXbs
0～2
注3
14
控制回路断线检测
KZDXbs

15
过流低电压闭锁值
ULbs
2～120V
线电压
16
过负荷
保护
过负荷投退控制
Igfhnf
0～2
注4
17
过负荷电流定值
Igfh
0.5～100A

18
过负荷延时定值
tIgfh
0.1～99.99S

19
加速段
保护
加速保护投退控制
Ijsnf

20
加速保护电流定值
Ijs
0.5～100A

21
加速保护延时定值
tIjs
0.01～9.99S

22
零 序
零序过流投退控制
Ixonf
0-2
注4
23
零序过流电流定值
Ixojd
0.005-0.999A

24
零序过流延时定值
tIxo
0.1-99.9S

25
自动
重合闸
重合闸投退控制
CCHnf

26
重合闸延时定值
tCCH
0.01～9S

27
失电压
保护
低电压投退控制
DYJLnf

28
低电压延时定值
tDYJL
0.01～9S

1. I1nf、I2nf和I3nf的取值含义如下：
0:退出；1:纯过流；2:低压过流
2. Ifsx和Iofsx的取值含义如下：
0: 退出；反时限--1:一般反时限, 2:非常反时限, 3:极端反时限
3. PTDXbs的取值含义如下：
0:退出；1:PT断线闭锁元件；2:PT断线开放元件
4. Igfhnf、Ionf和 Ixonf的取值含义如下：
0:退出；1:投入告警；2:投入跳闸
3.3 装置参数整定
序号
名称
符号
范围
缺省值
1
装置 管理
装置通讯地址
ADDR
1～100
1
2
装置操作口令
PASSWORD
0～999
000
3
波特率
波特率设置
BTL
0～9
9600
4
交流量额定值
CT一次电流额定值
Sec.IN
0～65535A
0
5
PT一次电流额定值
Sec.UN
0～999.9KV

4．保护原理接线图

NZ212母联保护装置

1．功能配置

l 三段式定时限相间过流
l 反时限相间过流（一般、非常、极端）
l 过负荷告警和跳闸保护
l 母联相间充电保护

2．功能说明

2.1 三段式相间过流保护
本装置设置三段相间过流保护, Ⅰ、Ⅱ、Ⅲ固定为定时限，相间过流保护还可以为反时限保护。无论定时限或反时限，各段的投退控制定值(I1nf、I2nf、I3nf)可独立控制各段的使用情况。投退控制定值取值含义为：
0:退出；1:投入
三段相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。
2.1.1 反时限特性
相间过流保护可由特性选择定值Ifsx选择为定时限或反时限保护：
0:退出；1、2、3:反时限（分别对应下面的(1)、(2)和(3)式）。
可选择使用下面三个标准的反时限特性之一。反时限特性电流基准值IP为相间反时限保护电流基准定值Ii，反时限特性时间常数tP为相间反时限保护时间常数tIi。
一般反时限特性： （1）
非常反时限特性： （2）
极端反时限特性： （3）
2.2相间充电保护
本装置设有相间充电保护，充电保护设有软压板,同时设有相间充电保护投退定值Icdnf控制。只有软压板和投退控制定值均为投入时，保护才投入。Icdnf取值含义如下：
0:退出；1:投入
当带电母线向空母线合闸充电时，若空母有故障，为维持系统稳定，需要迅速跳开母联开关。充电保护在定值上整定的比较灵敏，延时极短，在定值上不同出线保护配合。为避免正常运行时的系统故障使其丧失选择性而误动，充电保护只有在母联开关由分变合后开放一段时间，此时间可由用户通过充电保护自动退出时限tCD整定，随后自动退出。
2.3过负荷保护
装置过负荷保护投退控制定值Igfhnf的取值含义为：
0:退出；1:告警；2:跳闸
过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投
入；过负荷告警只需投入控制字就可以产生告警事件。
2.4 系统异常工况报警及闭锁功能
2.4.1控制回路断线报警
TWJ和HWJ同时为1或0时，经延时报警。

3．装置整定

装置整定包括软压板、装置定值和装置参数等三方面，见3.1、3.2和3.3节。
整定应遵循有关规程，本装置有特殊要求者见有关注释。装置参数中无特殊需要者，可取表中列出的缺省值。不用的保护功能，应将其控制定值设为0—退出。
3.1 装置软压板整定

三段相间过流保护
反时限过流保护
过负荷保护
母联充电保护
注：软压板只有两个取值：投入、退出。装置出厂时，软压板均整定为退出。
3.2 装置定值整定

定 值 整 定 单
序号
名称
符号
整定范围
备注
1
相
间
过
流
保
护
Ⅰ段
过流Ⅰ段投退控制
I1nf

2
过流Ⅰ段电流定值
I1
0.5～100A

3
过流Ⅰ段延时定值
tI1
0.01～9.99S

4
Ⅱ段
过流Ⅱ段投退控制
I2nf

5
过流Ⅱ段电流定值
I2
0.5～100A

6
过流Ⅱ段延时定值
tI2
0.01～9.99S

7
Ⅲ段
过流Ⅲ段投退控制
I3nf

8
过流Ⅲ段电流定值
I3
0.5～100A

9
过流Ⅲ段延时定值
tI3
0.01～99.99S

10
反时限
反时限和特性选择值
Ifsx
0～3
注1
11
反时限电流基准定值
Ii
0.5～100A

12
反时限时间常数
tIi
0.1～99.99S

13
过负荷
保护
过负荷投退控制
Igfhnf
0～2
注2
14
过负荷电流定值
Igfh
0.5～100A

15
过负荷延时定值
tIgfh
0.1～99.99S

16
充电保护
充电保护投退控制
Icdnf

17
充电保护电流定值
Icd
0.5～100A

18
充电保护延时定值
tIcd
0.01～9.99S

注：1. Ifsx的取值含义如下：
0:退出；1:一般反时限, 2:非常反时限, 3:极端反时限
2. Igfhnf的取值含义如下：
0:退出；1:投入告警；2:投入跳闸
3.3 装置参数整定

序号
名称
符号
范围
缺省值
1
装置 管理
装置通讯地址
ADDR
1～100
1
2
装置操作口令
PASSWORD
0～999
000
3
波特率
波特率设置
BTL
0～9
9600
4
交流量额定值
CT一次电流额定值
Sec.IN
0～65535A
0
5
PT一次电流额定值
Sec.UN
0～999.9KV

4．保护原理接线图

NZ221变压器保护装置

1．功能配置

l 三段式复压闭锁定时限相间过流
l 反时限相间过流（一般、非常、极端）
l 过负荷告警和跳闸保护
l 两段式负序过流
l 低电压保护
l 零序过流告警和跳闸保护
l 非电量保护

2．功能说明

2.1 三段式相间过流保护
装置设置有三段相间过流保护：带复合电压闭锁的三段定时限(I1、I2、I3)，相间过流保护还可以整定为反时限(Ii)，作为相间短路故障的保护。各段相间过流保护动作，一般用于跳开高压侧断路器。
相间过流保护设有软压板控制，软压板为退出时，三段相间过流保护均退出；为投入时，相间过流保护的投退控制定值为投入时，该段保护才投入。
2.1.1 三段复合电压闭锁定时限相间过流保护
三段定时限相间过流保护的投退控制定值(I1nf、I2nf、I3nf)可独立控制各段的使用情况，使用复合电压闭锁时，母线PT断线的闭锁行为见2.9.2节。投退控制定值取值含义为：
0:退出；1:单纯过流；2:复合电压闭锁过流。
投入复合电压闭锁的任一段相间过流保护的电流元件起动后，才计算复合电压闭锁元件。线电
压Uab小于定值，或负序电压U2大于定值，复合电压闭锁元件动作，开放各相的各段过流保护。
2.1.2 反时限特性
相间反时限过流保护可选择使用三个标准的反时限特性之一，由投退和特性控制定值Ifsx控
制，取值含义如下：
0:退出；1、2、3:投入（分别对应使用(1)、(2)和(3)式所示的特性）。
反时限特性电流基准值IP为相间反时限保护电流基准定值Ii，反时限特性时间常数tP为相间反时限保护时间常数tIi。
一般反时限特性： （1）
非常反时限特性： （2）
极端反时限特性： （3）
2.2 零序过流告警和跳闸保护
本装置设置零序过流告警和跳闸保护,主要是针对小电阻接地系统的用户而设定的。其投退控制定值Ionf取值含义为：
0:退出；1:告警；2:跳闸
零序过流跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，跳闸保护才投入；零序过流告警只需投入控制字就可以产生告警事件。
2.3 过负荷保护
装置过负荷保护投退控制定值Igfhnf的取值含义为：
0:退出；1:告警；2:跳闸
过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投
入；过负荷告警只需投入控制字就可以产生告警事件。
2.4 相间负序过流保护
装置自Ia、Ic两相电流计算得出相间负序电流，设两段定时限相间负序过流保护，Ⅰ段可用作断相保护，Ⅱ段可用作不平衡保护。
相间负序过流保护设有软压板，负序相间过流保护软压板为退出时，两段相间负序过流保护均退出；为投入时，某段相间负序过流保护的投退控制定值为投入，该段保护才投入。
2.5 低电压保护
本装置低电压保护投退控制定值JDxxnf的取值含义为：
0:退出；1:失压+低电压保护； 2:无效；3:纯低电压保护
失压+低电压保护的条件是:
1:断路器在合位
2:三个相间电压均小于低电压保护定值
3:当U1<0.15Un,Imax<0.02In或当U1>0.15Un,U2<8V.
纯低电压保护的条件是:
1:断路器在合位
2:三个相间电压均小于低电压保护定值且大于0.15Un
2.6 油浸变非电量保护
装置接入轻瓦斯报警接点，轻瓦斯报警接点闭合时，装置经tQWS延时，发出报警信号。
装置接入重瓦斯动作接点、油温高动作接点和压力释放动作接点，分别设报警或跳闸控制定值ZWStz、YWGtz、YLSFtz，和动作延时tZWS、tYWG、tYLSF。
若报警或跳闸控制定值整定为0，则不发信也不跳闸。
重瓦斯接点闭合后，经tZWS延时，若ZWStz=1，则发出跳闸命令，并发信。
油温高接点闭合后，经tYWG延时，若YWGtz=1，则发出跳闸命令，并发信；若YWGtz=2，则发出报警信号。
压力释放接点闭合后，经tYLSF延时，若YLSFtz=1，则发出跳闸命令，并发信；若YLSFtz=2，
则发出报警信号。
非电量保护设有软压板，只有在软压板投入和相应的控制字设定正确时，相应的保护才投入。
2.7干式变非电量保护
装置接入超高温动作接点、高温动作接点，分别设报警或跳闸控制定值CGWtz、GWtz，和动作延时tCGW、tGW。
若报警或跳闸控制定值整定为0，则不发信也不跳闸。
超高温接点闭合后，经tCGW延时，若CGWtz=1，则发出跳闸命令，并发信；若CGWtz=2，则发出报警信号。
高温接点闭合后，经tGW延时，若GWtz =1，则发出跳闸命令，并发信；若GWtz =2，则发出报警信号。
非电量保护设有软压板，只有在软压板投入和相应的控制字设定正确时，相应的保护才投入。
2.8 系统异常工况报警及闭锁功能
2.8.1 母线PT断线报警
满足下述任一项，装置经延时发母线PT断线报警信号。
⑴ 正序电压U1<0.15Un时，任一相电流>0.04In
⑵ 负序电压U2>8V。
2.8.2母线PT断线闭锁有关功能
母线PT断线时，可由PT断线检测投退控制定值PTDXbs选择闭锁行为。
退出电压闭锁和方向元件时，装置不必接入母线电压，PTDXbs整定为0，不检查PT断线。
PTDXbs整定为1，母线PT断线时闭锁相关的电压元件：复合电压闭锁元件等。
PTDXbs整定为2，母线PT断线时开放相关的电压元件：复合电压闭锁过
