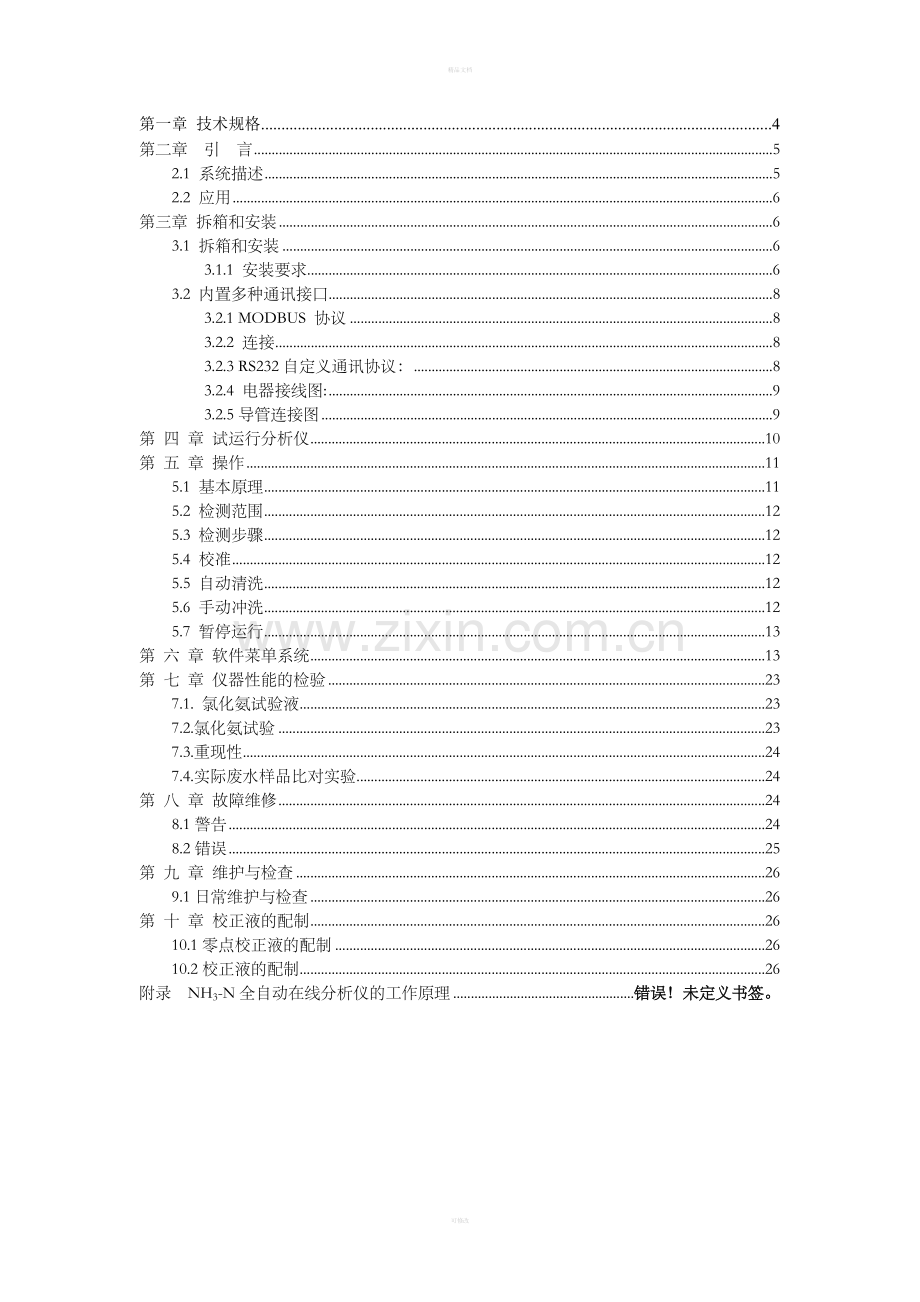

第一章 技术规格 4
第二章 引 言 5
2.1 系统描述 5
2.2 应用 6
第三章 拆箱和安装 6
3.1 拆箱和安装 6
3.1.1 安装要求 6
3.2 内置多种通讯接口 8
3.2.1 MODBUS 协议 8
3.2.2 连接 8
3.2.3 RS232自定义通讯协议： 8
3.2.4 电器接线图: 9
3.2.5导管连接图 9
第 四 章 试运行分析仪 10
第 五 章 操作 11
5.1 基本原理 11
5.2 检测范围 12
5.3 检测步骤 12
5.4 校准 12
5.5 自动清洗 12
5.6 手动冲洗 12
5.7 暂停运行 13
第 六 章 软件菜单系统 13
第 七 章 仪器性能的检验 23
7.1. 氯化氨试验液 23
7.2.氯化氨试验 23
7.3.重现性 24
7.4.实际废水样品比对实验 24
第 八 章 故障维修 24
8.1警告 24
8.2错误 25
第 九 章 维护与检查 26
9.1日常维护与检查 26
第 十 章 校正液的配制 26
10.1零点校正液的配制 26
10.2校正液的配制 26
附录 NH3-N全自动在线分析仪的工作原理 错误！未定义书签。

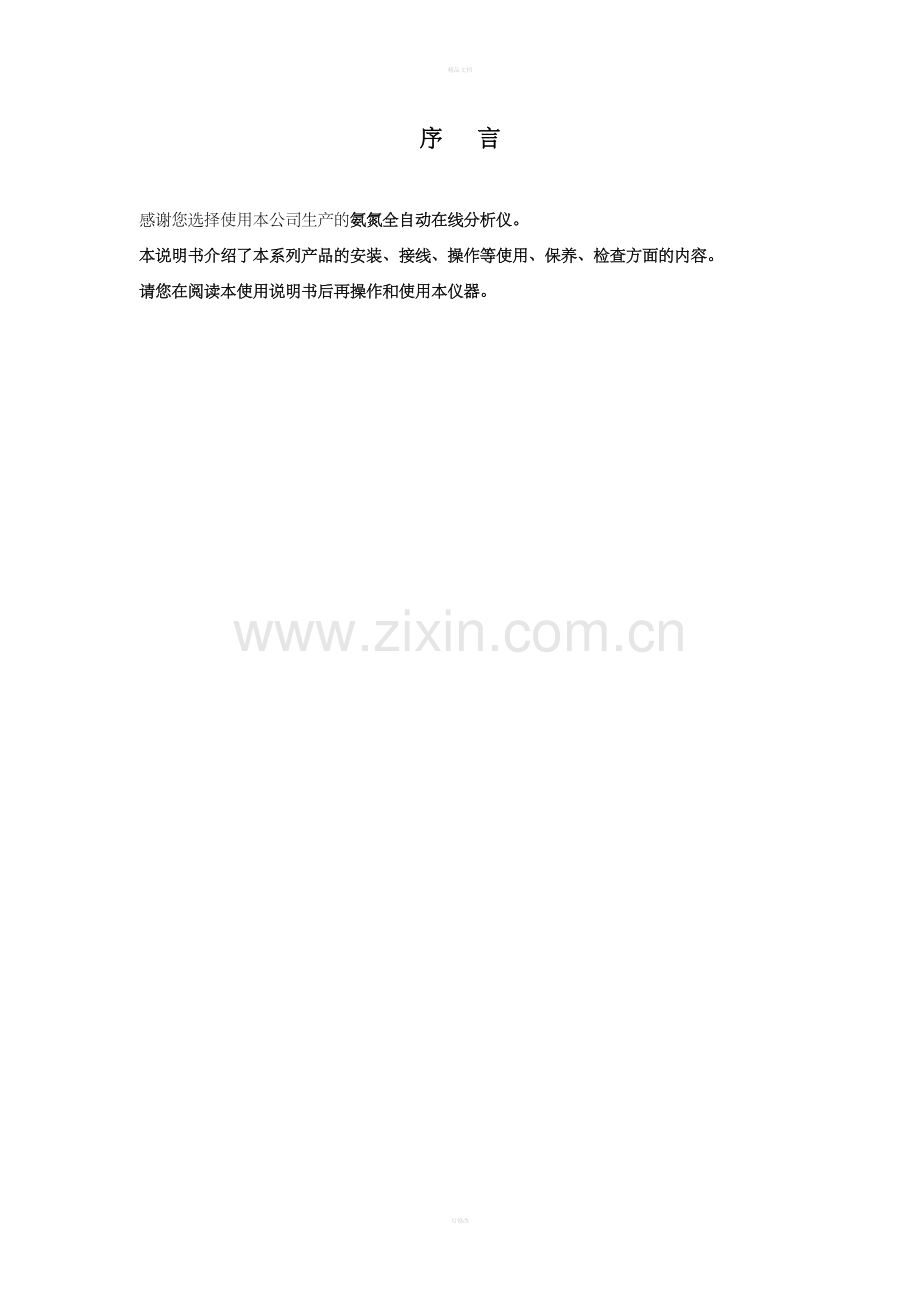

序 言

感谢您选择使用本公司生产的氨氮全自动在线分析仪。
本说明书介绍了本系列产品的安装、接线、操作等使用、保养、检查方面的内容。
请您在阅读本使用说明书后再操作和使用本仪器。

安全预防措施
尊敬的用户，当您安装或维修我公司氨氮全自动在线分析仪设备时请务必注意以下方面：
ü 维护或修理前务必断开电源；
ü 按照国家规则进行电力连接；
ü 尽可能使用接地故障断路器；
ü 在连续操作条件下将操作单元接地；
ü 试剂具有强腐蚀性，可能造成人体伤害；
ü 当仪器工作时务必把仪器前门关闭；
ü 打开仪器前门进行操作时配戴安全目镜和工作服；

第一章 技术规格
以下为分析仪的标准配置参数，在未预先通知的情况下可能发生变化
测量方法:
基于国家标准HJ 536-2009 水质 氨氮的测定 水杨酸分光光度法
水质—水扬酸分光光度法
测量范围:
0～ 300mg/l (0~0.5mg/L,0~5mg/L,0~25mg/L,0~50mg/L,0~300mg/L)
测量误差:
测量值±5%
消解时间：
根据实际情况任意选择(推荐为6分钟)
测量间隔时间:
任意选择或连续，也可由MODBUS,Rs232,开关信号触发仪器
校准:
自动校准的时间间隔可人工选择(自动校准的持续时间大约
为50分钟)
用户维护:
每月仅需1小时的维护时间
试剂容量:
每套试剂可测试大约1800个水样
输入:
多达10路继电器信号采集
根据需要可以增加AI模拟量采集单元（另加）
输出:
模拟电流输出：4-20 mA, 最大负载500 Ω(标配)
RS232全功能数字信号支持MODBUS RTU（标配）
尺寸:宽×高×深 500 mm x 750 mm x 370 mm
质量: 约35 kg (不包括试剂)
正常工作条件：
环境温度: + 5° C～+ 40° C
电源要求: 220 VAC ± 10%/50-60 Hz
无显著振动及电磁干扰，避免阳光直射

第二章 引 言
2.1 系统描述
警告：不能用蒸馏水或饮料替代试剂来运行仪器，这样有可能导致消解反应斧温度过高，从而发生爆炸的危险!
氨氮全自动在线分析仪是南京鸿恺环保科技有限公司研制的具有自主知识产权的新型氨氮自动监测仪器，能够长期无人值守地自动监测各种水体中的氨氮,同时氨氮全自动在线分析仪提供了多路标准接口，可方便接入流量计，pH计等监测仪器，可实现远程遥控遥测。
图1 仪器结构图

1．蠕动泵
6．定量阀
2．排空阀

3．进样阀岛

4．反应釜

5．消解阀

2.2 应用
本方法适于测量氨氮在0～300mg/L 范围内的废水。含有悬浮物的水样需
均质化以后才能进行测量。
第三章 拆箱和安装
3.1 拆箱和安装
氨氮全自动在线分析仪在出厂前已经进行了试验和检定，接货时从运输的纸箱中取出分析仪器，彻底检查其是否有任何损伤。检查仪器所有硬件和电缆的连接，排除运输过程中引起的松动。如果这些部件中发现任何缺失或损坏，请立即联系鸿恺公司或其代表处。
仪器具体配置情况详见随机装箱清单。
3.1.1 安装要求
此分析仪设计用于室内运行，应安装在墙上或平放在架上运
行。分析仪应安装在干燥、通风、易于进行温度控制的地方。为
了便于操作，分析仪应安装在与眼睛平行或稍高的位置。
按以下要求安装分析仪, 以优化分析仪的NH3-N测试：
l 选择尽可能靠近样品源的位置安装分析仪，尽可能地减少分
析延迟;
l 分析仪应安装在距排放口较近的位置;
l 安装位置的环境温度应控制在5℃～38℃范围内（41℉～104℉）;
l 安装地点应保持干燥，避免阳光直射；
l 仪器周围保持≥800mm的空隙，前面保持≥1000mm的空隙。
l 相对湿度：不大于90%（无冷凝）；
l 大气压力：1个大气压。
l 电源电压：220V±15%AC；电源频率：50 Hz±5%电源功率：100w
应有良好接地

图2 分析仪外形示意图
安徽省碧水电子技术有限公司

图3 安装示意图

安徽省碧水电子技术有限公司

注意：调节好进水和出水球阀使得预处理里水压保持稳定。
当水样含有大量悬浮物时，请使用潜水泵，一般情况使用自吸泵
3.2 内置多种通讯接口
仪器内置多种通讯接口。标准配有RS232/485，Modbus Rtu。以往我们将现场的测量值从测量单元传输到自控系统的传统方法为电流环法。测量值的传输方式采用的是模拟量信号，但是我们都知道在测量单元和自控系统中，信息的传输和处理都是以数字量的形式进行的，因此理想化的条件是将信息传输数字化。数字量形式的数据传递也被网络和现场总线支持。
现场总线传输与模拟量传输相比，其优点如下：
l 除了测量值以外，仪器内的其它数据，如状态信息和内置参数也可被传输
到控制系统中；
l 双向数据传输成为可能，仪器中的内置参数可在远端进行设定、修改，并
l 可对仪器进行远端控制；
l 在信息改为数字化传输后，信息传输的可靠性将大大提高；
l 在现场总线控制系统中，所有仪器的连接仅需一根4 芯电缆即可完成；
以后加装的测量设备可轻易兼容到现场总线系统中，无需进行大量的安装
l 仪器可以自定义通讯协议和外部数据采集设备连接
3.2.1 MODBUS 协议
在分析仪出厂时，MODBUS 通讯协议就已经被固化在仪器的程序软件里。
分析仪内部的MODBUS 通讯协议采用的是RTU 工作模式。如我们的网络都采用标准
的MODBUS 协议的RTU 工作模式，则我们的分析仪只需要加一个网卡，便可以轻易
地与现场总线进行衔接，进行通讯和控制。
3.2.2 连接
分析仪与现场总线的连接是通过RS485 接口完成的。RS485 接口分为两线制和四
线制两种运行模式。虽然四线制这种运行模式会导致通讯电缆的成本增加一倍，但是
四线制使得数据的双向传输成为可能，这将极大地提高数据的传输速度。
为了使分析仪的信息能与RS485 接口相匹配，必须在分析仪里安装一网卡。此网
卡的功能是将分析仪的数字量信号转换成RS485 的格式，以便向外输出。
分析仪可通过一组输送电缆直接连接到现场总线的公共接点上。在另外一些情况下，现场总线的通讯电缆可以一环接一环地把所有的仪器连接起来即可。
3.2.3 RS232自定义通讯协议：
由于仪器配置了工业中使用最为普遍的控制器，内部软件具有完全自主知识产权，这使的仪器的通讯接口使用极为容易，用户可以通过简单的自定义协议就可以和仪器进行双向数据交换，而不必去编写自己不熟悉的其它协议。
3.2.4 电器接线图:

S1,R1,SG 为标准RS232（三线制）

3.2.5导管连接图

第 四 章 试运行分析仪
l 安装完成后，给仪器供电
l 把进样导管插入试剂瓶
l 输入操作密码，登陆到服务选择界面
l 选择服务菜单，进入服务状态，测试各部件是否正常
l 测试完各部件后，退出服务菜单，系统自动进入待机测量状态

触摸登录键，进入密码验证菜单

验证通过进入：

触摸测试键进入：

安装试剂
危险！
为安全起见，请遵守下列各条：
l 穿上安全服（实验工作服）
l 戴上安全眼罩/面罩
l 戴橡胶手套
第 五 章 操作
5.1 基本原理
l 在碱性介质(PH=11.7)和亚硝基铁氰化钠,水中的氨,铵离子与水杨酸盐和次氯酸盐离子反应生成蓝色化合物,在697nm处用分光光度计测量吸光度.
l 抗干扰：主要干扰物为钙镁等金属离子，加入酒石酸钾钠形成络合物去除；
l 分析仪能够自动检测出消解完毕的时间。
5.2 检测范围
l 分析仪在46℃高温和强氧化剂的作用下能够很快达到理论
氧化值的95%至100%。挥发性有机物、嘧啶和相关抗氧化
能力及强的化合物则必须与氧化剂充分接触一段时间后才
能被完全氧化。
5.3 检测步骤
警告：不能用蒸馏水或饮料代替试剂来运行仪器，这样有可能导
致消解试管温度过高而发生爆炸的危险。
l 测试前仪器自动抽取新鲜的样品清洗进样管道、测量试管和
消解试管，确保样品具有代表性；
l 仪器使用全新的蠕动泵技术进样，蠕动泵并不与样品、试剂
直接接触，进样的体积由一可视测量系统控制；
l 与进样品相同，试剂（掩蔽剂、显色剂）
也通过蠕动泵吸入，也由可视测量系统控制吸入的体积；
l 通过吹气传统的方式混合样品和试剂；
l 仪器关闭消解试管的两端的阀门后，由加热电阻丝将样品和
l 试剂的混合溶液迅速地加热至46℃；
l 测量系统按照仪器参数的设定值自动控制消解时间；
l 溶液冷却后，由蠕动泵排出溶液。
l 仪器按预设置的校准时间和清洗时间自动地对仪器进行校
准和清洗。
l 仪器自动修正测量值
5.4 校准
l 用户可任意选定自动校准（大约40 分钟）的时间间隔，推荐校准时间间隔为2 天。在用校准标液代替样品进行校准之前，首先执行零点测量，再进行标液测量。校准数据自动保存。在特殊要求下，仪器可以一次性校准5个量程数据。仪器在实际工作测试样品时，可以人工切换量程。
5.5 自动清洗
l 仪器配备完善的自清洗功能，用户可随意选定自动清洗（大约5 分钟）的时间间隔。样品流经的所有管路都采用热酸液进行清洗。
5.6 手动冲洗
注意：请戴上防护眼
镜、手套和穿上防护
服。
l 进入服务菜单；
l 把样品管浸入装有蒸馏水的烧杯中
l 选择冲洗
l 清洗完毕后，退出服务菜单；
l 进入测量模式。
5.7 暂停运行
退出到主显示页，进入服务菜单。
第 六 章 软件菜单系统
仪器通电后，自动显示：

其中****代表最后一次测量值,如112.53mg/L,则表示仪器最后一次测试数据112.53mg/L
当仪器出故障时，屏幕左上方的正常变为复位字样,仪器开始报警，停止工作，如果要恢复仪器正常工作，请触摸已经变为复位的按键或采用远程复位,左下角低量程为仪器当前工作量程段.右下角为软件版本号:如Ver1.00,触摸亮度,可以调节屏幕亮度.亮度调节不合适,可能影响操作者的视觉感受.,触摸English键可以改变机器操作菜单语言系统.

如果要对仪器操作，需要触摸登陆键及进入：

输入操作密码，进入:

时间设置用来系统时钟的更改：

需要手动进行仪器维护或停止运行时，触摸服务键便可以启动排空进程，待排空完毕后即可进入，仪器维护菜单仪器停止运行。（当仪器处于工作流程时，如触摸服务，将会中断工作流程）

进入服务菜单后，可以对每个阀进测试：

测试方法:例如:触摸空白键,仪器的空白电磁阀门有响声(请仔细听),没又响声的,可能阀门损坏.
触摸下页进入:

稀释阀门为仪器关键部件,仪器出现教大误差时,请检查两个稀释阀是否正常.
触摸加热键时,仪器将自动加热消解系统.请不要空加热消解系统.
触摸下页进入

触摸步进电机推测试时,蠕动泵顺时针转动, 触摸步进电机拉测试时,蠕动泵逆时针转动.
不可以单独进行蠕动泵的测试工作,测试时,请选择打开适当的电磁阀门(除稀释阀门),以防止蠕动泵产生的压力损坏仪器.
触摸下页进入:

触摸清洗键，可以启动仪器清洗功能。触排空键，可以启动仪器排空功能。
触摸冲洗键，可以启动仪器自动冲洗功能，在启动冲洗功能时，请把试剂导管插入蒸馏水中。

触摸历史数据进入:

触摸上页或下页,来查询历史数据

需要进行仪器设置等操作时，触摸测试键便可以进入，仪器测试菜单

触摸测量进入（触摸信号时，不能对仪器参数进行更改）：

当仪器进行测量时，会自动显示当前的系统状态 ,步骤显示为测量结束倒计时读秒

按下页进入当前工作状态查询：

按下页进入：

空闲状态下,液位计1,2的信号正常范围为1200~2000,当信号小于500,仪器将处于休眠状态不工作.调节液位计1,2的光源或清洗定量管,则可以改变液位计1,2的数值.

按下页进入标定参数查询其中时间为最近标定的时间：

如图显示的时间为2008年05月12日08时08分23秒仪器开始标定的
按下页进入：

按下页进入：

按下页进入：

通常空白A值小于0.03,如果大于0.03请检查试剂及所用空白液是否被污染.标液A值则介于0.5~1.5之间

按下页进入：

按下页进入NH3-N参数修正（主要用于试剂误差造成的修正:修正系数为1,修正值为0，则不修正）：

按下页进入测量参数设置：

测量间隔,校准间隔,清洗间隔为时间间隔模式或整点模式及定点模式,整点开关开时,仪器按照设定的整点或定点模式来测试或校准

按下页进入：（在小键盘上可以修改消解时间[分钟]，采样时间[秒]，和标液设置）消解时间的设置和实际废水成份有关,采样时间为采样水泵工作后仪器延迟时间,单位为秒.量程设置为4~20mA电流输出对应值。冲洗次数通常为1

触摸标液设置边上的按钮进如量程选择:
(仪器只有在空闲状态才能修改量程档位)

触摸下页进入：

冲洗量设置一般不用修改为4，若要保证机器长期运行，
需要触摸报警复位开关和测量后清洗开关。
在下面的显示页中可以进入历史测量数据的查询：

要想修改仪器操作密码，则按密码修改：

首先输入新的密码，在重新输入一次，如果两次的密码一致，则仪器给出提示声音，密码修改成功，否则密码修改失败
若要修改仪器的系统时间则需触摸时间设置进入:

第 七 章 仪器性能的检验
HK- NH3-N全自动在线分析仪应符合国标HJ/T101-2003《氨氮水质自动分析仪技术要求》以下标准：

序号
项 目
标 准
备 注
1
外观质量
正常

2
氯化氨试验
10%（测量误差）
计算方法如下
3
重现性
10%（相对标准偏差）
计算方法如下
4
实际水样对比试验
相对误差绝对值的平均值≤15%
计算方法如下
5
数据传输
正常

6
总体性能
正常

7.1. 氯化氨试验液
NH3-N值为5 mg/L、25mg/L和250 mg/L的试验液由10000 mg/L储备液溶液经稀释后获得。

7.2.氯化氨试验
采用氯化氨50mg/L试验液，测定3次。计算平均值与50 mg/L的偏差，求出相对于50mg/L的百分率。氯化氨试验计算公式：
设为真值（即为配制的值），、、为仪器测量值

7.3.重现性
测定氯化氨300mg/L试验液6次，各次指示值的平均值作为量程值。求出6次量程测定值的相对标准偏差。

相对标准偏差=

7.4.实际废水样品比对实验
以实际废水样品，分别以自动监测仪器与国标（HJ536-2009）进行比对实验2次，计算该种废水相对误差绝对值的平均值。比对实验过程中应保证自动监测仪器与国标方法测试水样的一致性。
对比试验的计算

第 八 章 故障维修
8.1警告
当出现非下表所列故障时，请直接联系鸿恺公司客户服务中心。
8.2错误
故障
原因
解决方法

温度故障
l 热电阻损坏
l 热电阻线断，短路
l 加热丝故障
l 室内温度太低或室内温度传感器故

l 更换热电阻
l 检查热电阻连线重新连接
l 检查，更换加热丝
l 联系客户维修部门

反应斧泄漏
l 反应斧密封压力不够密封
l 连接管路不能密封
l 检查密封压力重新密封
l 卸下密封管件重新密封
l 联系客户维修部门

未采到样品
l 连续三次进样都未成功
l 不能从外部系统获得水样
l 阀、阀组件或样品导管堵塞或有故障
l 在计量小试管中没有反应/信号
l 蠕动泵损坏
l 泵管需要更换

l 检查、清洗或者更换有故障的零部件（如有必要）
l 检查更换采样管路
l 联系客户维修部门

标样错误
l 标液不正确
l 传输有问题（堵塞、泄漏）
l 标准液存放时间长
l 检查标准溶液
l 联系客户维修部门

进样管泄漏
l 进样管接头松动
l 拧紧接头
l 联系客户维修部门
通讯失败
l 通讯适配卡故障
l 连接线路故障
l 光传感器故障
l 更换通讯适配卡
l 检查更换通讯线路
l 更换光传感器
l 联系客户维修部门
仪器不能工作
l 液位计1,2信号不正常
l 仪器PLC损坏
l 有报警存在
l 未知
l 调节液位计1,2信号到900~1500之间
l 更换PLC
l 检查报警原因,逐一解决
l 联系客户维修部门

第 九 章 维护与检查
9.1日常维护与检查
序号
检查周期
检查内容
1
1个月
更换试剂与清洗定量系统和反应系统,
2
1个月
检查仪器是否存在泄漏
3
12个月
检查仪器定量性能
4
6个月
检查蠕动泵性能，判断是否要更换泵管
5
1个月
检查空白和标液的吸光度(A空白<0.03),
0.3<A标液<1.3
当空白液浓度含氨后，A空白将会偏高

第 十 章 校正液的配制
10.1零点校正液的配制
首先往500 毫升的量杯中加入400 毫升的蒸馏水，用磁力搅拌器进行搅拌期间，往溶液中小心地加入0.5 毫升的物质B（硫酸95-97 % ACS），混合均匀后，加入蒸馏水至500 毫。
10.2校正母液的配制
往1000 毫升的计量烧杯中加入600 毫升的蒸馏水，用磁力搅拌器进行搅拌期间，往溶液中小心地加入3.819 克的物质A（氯化氨）。待氯化氨完全溶解后（溶液澄清），加入蒸馏水至1000毫升。使用氯化氨前，请将其置于烘箱中105 度二小时。此标准母液浓度为1000mg/L

测量范围
标液浓度
空白液浓度
0~0.5mg/L
0.5mg/L
0 mg/L
0~5mg/L
5mg/L
0 mg/L
0~25mg/L
25mg/L
0 mg/L
0~50mg/L
50mg/L
0 mg/L
0~300mg/L
250mg/L
0 mg/L
※:不同的测量范围,使用不同浓度的标液,标液是由1000mg/L的标准母液稀释获得.注意控制稀释倍数不要超过50.很低浓度标液请考虑逐级稀释.
