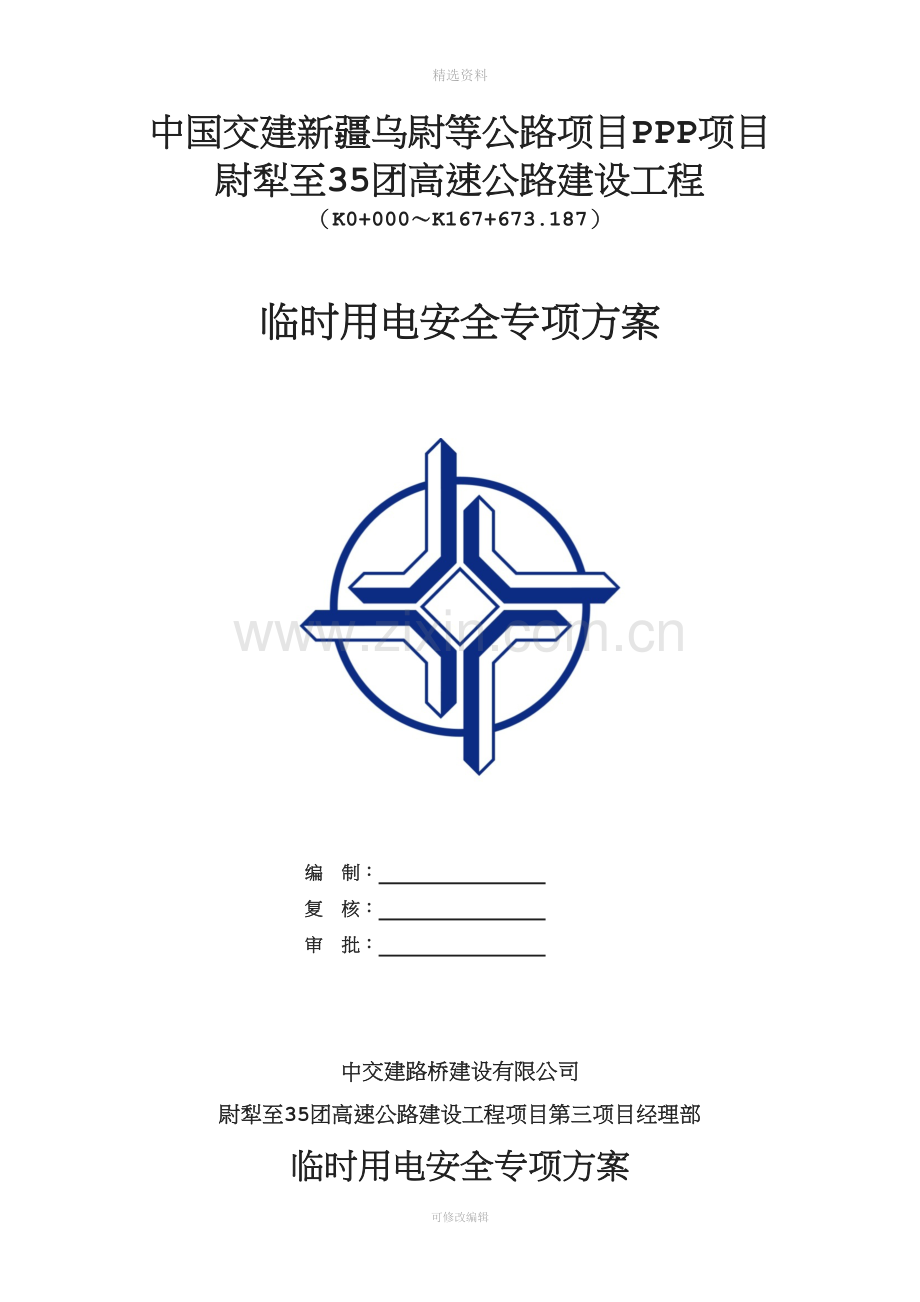

中国交建新疆乌尉等公路项目PPP项目
尉犁至35团高速公路建设工程
（K0+000～K167+673.187）

临时用电安全专项方案

编 制：
复 核：
审 批：

中交建路桥建设有限公司
尉犁至35团高速公路建设工程项目第三项目经理部
临时用电安全专项方案

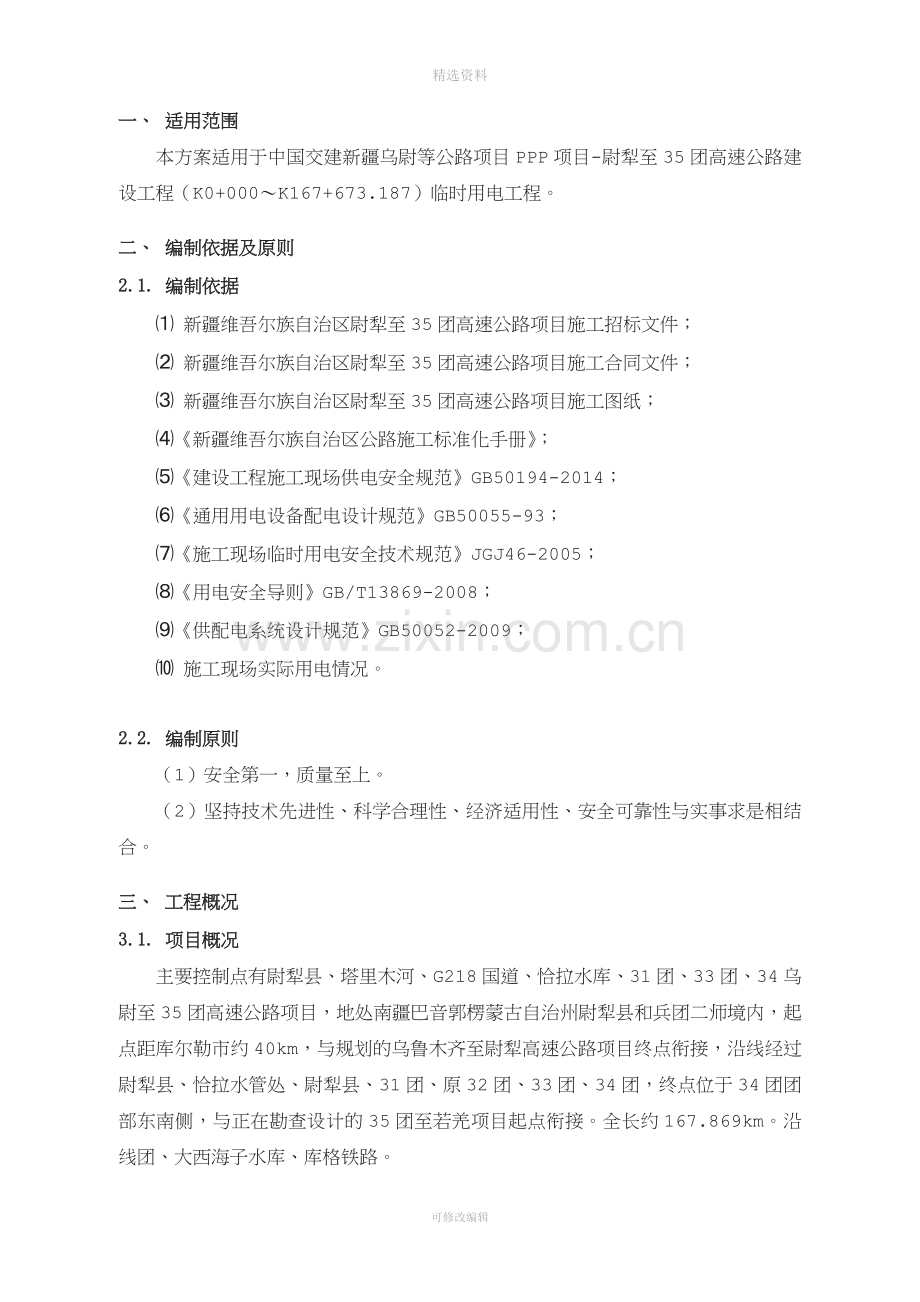

一、 适用范围
本方案适用于中国交建新疆乌尉等公路项目PPP项目-尉犁至35团高速公路建设工程（K0+000～K167+673.187）临时用电工程。
二、 编制依据及原则
2.1. 编制依据
⑴ 新疆维吾尔族自治区尉犁至35团高速公路项目施工招标文件；
⑵ 新疆维吾尔族自治区尉犁至35团高速公路项目施工合同文件；
⑶ 新疆维吾尔族自治区尉犁至35团高速公路项目施工图纸；
⑷《新疆维吾尔族自治区公路施工标准化手册》；
⑸《建设工程施工现场供电安全规范》GB50194-2014；
⑹《通用用电设备配电设计规范》GB50055-93；
⑺《施工现场临时用电安全技术规范》JGJ46-2005；
⑻《用电安全导则》GB/T13869-2008；
⑼《供配电系统设计规范》GB50052-2009；
⑽ 施工现场实际用电情况。

2.2. 编制原则
（1）安全第一，质量至上。
（2）坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合。
三、 工程概况
3.1. 项目概况
主要控制点有尉犁县、塔里木河、G218国道、恰拉水库、31团、33团、34乌尉至35团高速公路项目，地处南疆巴音郭楞蒙古自治州尉犁县和兵团二师境内，起点距库尔勒市约40km，与规划的乌鲁木齐至尉犁高速公路项目终点衔接，沿线经过尉犁县、恰拉水管处、尉犁县、31团、原32团、33团、34团，终点位于34团团部东南侧，与正在勘查设计的35团至若羌项目起点衔接。全长约167.869km。沿线团、大西海子水库、库格铁路。
本项目主要工程内容包括路基、路面、防排水、桥涵、路线交叉、环境保护、交通工程及沿线设施（监控设施、通信管道工程、供配电设施的预留预埋件）等。主线挖方129.67万m3，填方809.71万m3，主要结构物有大桥736.6m/4座，中桥424.8m/7座，小桥1069m/49座，涵洞及通道283道，互通式立交7处，分离式立交14处，管线交叉135处（其中与光缆交叉5处已计入拆迁、与污水管线交叉1处、与滴灌管道交叉134处），匝道收费站7处，养护工区3处，服务区3处，港湾停车场5处，连接线15.35km，连接线设置中桥1座，小桥1座，涵洞30道，改路2.25km，桥隧比约1.89%。主线设计采用双向四车道整体式路基，路基宽度27m，路面5cm采用中粒式SBS改性沥青混凝土+7cm粗粒式沥青混凝土+36cm水泥稳定砂砾+20cm天然砂砾，设计时速120公里/小时。
3.2. 地质情况
路线位于塔里木盆地东北边缘，塔克拉玛干沙漠东北角。路线展布于孔雀河及塔里木河冲积区，局部穿越风积沙漠区。地势总体较平缓，总体呈北高南低之势，区内海拔变幅835m-900m。全线地貌单元分为风积地貌和河流冲击平原地貌。主要为沙漠荒漠地区、绿洲农耕区、河道、漫滩冲积平原区。
项目区属温带大陆性荒漠气候，冷热差异大。冬季干冷，夏季炎热，春季升温快而不稳定；干燥多沙尘，秋季降温剧烈而短暂。全年降水稀少，空气干燥，扬沙浮尘天气较多，蒸发强劲。本项目区内盛行北偏东风，平均风速2.2m/s，风速变化春季最大、夏季次之。
地表水：项目区水系主要孔雀河以及塔里木河。地下水：地下水包括地下潜水和承压水，受塔里木河水补给，塔里木灌区两河间数百米厚第四纪地层上均为洪积、冲积和风积物质，地下潜水和承压水均为高碳化的咸水，含水层颗粒细，储量小。
根据《中国地震动参数区划图》（GB18306-2015）、《中国地震动峰值加速度区划图》（GB18306-2015）及《中国地震反应谱特征周期图》（GB18306-2015），确定项目区地震动参数如下：
①起点段～K30+000段地震动峰值加速度为0.10g，地震基本烈度为Ⅶ度，地震动加速度反应谱特征周期为0.40s；
②K30+000～K37+000段地震动峰值加速度为0.10g，地震基本烈度为Ⅶ度，地震动加速度反应谱特征周期为0.35s。
四、 施工用电总体规划
本工程涉及桥梁、路基、涵洞等，工点较为分散。为保证施工现场的临时用电，主线由供电部门架设电力线，根据主要工点用电情况，“T”接接入到各施工点。由于本项目路线长，考虑在主要施工需要在结构物及拌和站、预制场附近设置变压器，由前期架设的电力干线“T”接引入。
临时用电的数量和容量根据实际需求合理布置。施工现场临时用电容量不仅要考虑施工机械用电更要兼顾办公用电和生活用电，保证在施工阶各个段均能满足使用要求。
变压器统计表
序号
位置
变压器
使用范围
备注
1
K0+981
100KVA/1台
小型结构物

2
K4+500
100KVA/1台
小型结构物

3
K6+600
100KVA/1台
小型结构物

4
K8+350
100KVA/1台
小型结构物

5
K11+600
100KVA/1台
孔雀河大桥

6
K13+300
100KVA/1台
小型结构物

7
K15+000
100KVA/1台
小型结构物

8
K17+000
100KVA/1台
小型结构物

9
K18+700
100KVA/1台
小型结构物

10
K19+500
100KVA/1台
小型结构物

11
K21+200
100KVA/1台
小型结构物

12
K22+050
500KVA/1台
拌和站、预制场等

13
K25+700
100KVA/1台
小型结构物

14
K33+400
200KVA/1台
小型结构物

15
K36+500
250KVA/1台
小型结构物

16
K55+000
315KVA/2台
砼拌和站
梁预制场
钢筋加工场

17
K95+000
315KVA/2台
砼拌和站
梁预制场
钢筋加工场

18
K35+000
1250KVA/1台
水稳拌和站
沥青拌和站

19
K96+000
1250KVA/1台
水稳拌和站
沥青拌和站

20
K112+000
400KVA/1台
水稳拌和站

21
K43+017
315KVA/1台
铁依孜塔里木河大桥14×30箱梁

22
K135+500左侧100m
315KVA/1台
水稳拌合站

23
K156+200左侧3200m
400KVA/1台
水稳拌合站

24
156+200左侧3200m
800KVA/1台
沥青拌合站

变压器四周设置围栏，高度不小于1.8m。围栏外面明显部位悬挂“高压危险，闲人免进”、“禁止攀登，高压危险”等警示标示牌。

1号变压器100KVA：小型结构物K0+981
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

2号变压器100KVA：小型结构物K4+500
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

3号变压器100KVA：小型结构物K6+600
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

4号变压器100KVA：小型结构物K8+350
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

5号变压器400KVA：小型结构物K11+600
⑴施工基本情况：本变压器拟给孔雀河大桥供电。
⑵供电内容：桥梁施工。

设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
卷扬机
5
3
15

3
空压机
1
4
4

4
照明
10
1
10

5
电焊机
4
17
68

6
旋挖钻
1
280
280

合计

381

6号变压器100KVA：小型结构物K13+300
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

7号变压器100KVA：小型结构物K15+000
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

8号变压器100KVA：小型结构物K17+000
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

9号变压器100KVA：小型结构物K18+700
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

10号变压器100KVA：小型结构物K19+500
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。

设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

11号变压器100KVA：小型结构物K21+200
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

12号变压器500KVA：拌和站、预制场K22+050
⑴施工基本情况：本变压器拟给拌和站、预制场供电。
⑵供电内容：拌和站、预制场。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
龙门吊60t
2
45
90

2
龙门吊10t
3
20
60

3
电焊机
5
17
85

4
切割机
1
5
5

5
弯箍机
10
1
10

5
钢筋调直切断机
1
5
5

6
HZS60站
1
130
130

7
水泵
2
3
6

8
振动棒
2
2
4

生活用电
1
60
60

合计

455

13号变压器100KVA：小型结构物K25+700
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

14号变压器200KVA：小型结构物K33+400
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

15号变压器250KVA：小型结构物K36+500
⑴施工基本情况：本变压器拟给小型结构物供电。
⑵供电内容：小型结构物施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
照明
5
1
5

3
电焊机
3
17
51

合计

60

16号变压器315KVA、315KVA：砼拌和站、预制场、钢筋加工场K55+000
⑴施工基本情况：本变压器拟给砼拌和站、预制场、钢筋加工场供电。
⑵供电内容：砼拌和站、预制场、钢筋加工场。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
龙门吊80t
2
100
200

2
龙门吊10t
2
20
40

3
龙门吊5t
1
15
15

4
电焊机
5
17
85

5
切割机
1
5
5

5
弯箍机
10
1
10

6
钢筋调直切断机
1
5
5

7
HZS90站
1
175
175

8
水泵
2
3
6

9
振动棒
2
2
4

10
生活用电
1
60
60

合计

595

序号
用电设备
数量
功率（KW）
合计功率（KW）
备注

17号变压器315KVA、315KVA：砼拌和站、预制场、钢筋加工场K95+000
⑴施工基本情况：本变压器拟给砼拌和站、预制场、钢筋加工场供电。
⑵供电内容：砼拌和站、预制场、钢筋加工场。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
龙门吊80t
2
100
200

2
龙门吊10t
1
20
40

3
龙门吊5t
1
15
15

4
电焊机
5
17
85

5
切割机
1
5
5

5
弯箍机
10
1
10

6
钢筋调直切断机
1
5
5

7
HZS90站
1
175
175

8
水泵
2
3
6

振动棒
2
2
4

生活用电
1
50
50

合计

595

序号
用电设备
数量
功率（KW）
合计功率（KW）
备注

18号变压器1250KVA：小型结构物K35+000
⑴施工基本情况：本变压器拟给沥青拌合站、水稳拌合站供电。
⑵供电内容：沥青拌合站、水稳拌合站。

设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
5000型沥青站
1
650
650

2
600型水稳站
2
300
300

3
生活用电
1
60
60

4
其他
1
5
5

合计

1065

19号变压器1250KVA：小型结构物K96+000
⑴施工基本情况：本变压器拟给沥青拌合站、水稳拌合站供电。
⑵供电内容：沥青拌合站、水稳拌合站。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
5000型沥青站
1
700
700

2
600型水稳站
2
300
300

3
生活用电
1
60
60

4
其他
1
5
5

合计

1065

20号变压器400KVA：小型结构物K112+000
⑴施工基本情况：本变压器拟给水稳拌合站供电。
⑵供电内容：水稳拌合站。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
600型水稳站
1
300
300

2
生活用电
1
40
40

3
其他
1
5
5

合计

345

21号变压器315KVA：小型结构物K43+017
⑴施工基本情况：本变压器拟给铁依孜塔里木河大桥供电。
⑵供电内容：桥梁施工。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
振动棒
2
2
4

2
卷扬机
3
3
9

3
空压机
1
4
4

4
照明
5
1
5

5
电焊机
3
17
51

6
旋挖钻
1
200
200

合计

273

22号变压器315KVA：小型结构物K135+500
⑴施工基本情况：本变压器拟水稳拌合站供电。
⑵供电内容：水稳拌合站。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
WCZ600
1
300
300

2
生活用电
1
40
40

3
其他
1
5
5

合计

345

23号变压器400KVA、800KVA：小型结构物K156+300
⑴施工基本情况：本变压器拟给沥青拌合站、水稳拌合站供电。
⑵供电内容：沥青拌合站、水稳拌合站。
设备用电计划表
序号
用电设备
数量
功率（KW）
合计功率（KW）
备注
1
LQB5000
1
650
650

2
WCZ600
1
300
280

3
生活用电
1
50
50

4
其他
1
5
5

合计

1055

2、 用电量计算
2.1 以K156+300，沥青拌合站、水稳拌合站，23号变压器
2.1.1 沥青拌合站用电量计算；
①、计算参数
施工动力设备用电∑Pc 104kW

室内照明设备用电∑Pa 2 kw
室外照明设备用电∑Pb 4 kw
K1：全部施工用电设备同时使用系数 0.7
K2：室内照明设备同时使用系数 0.8
K3：室外照明设备同时使用系数 1.0
Pc：施工动力设备用电；
Pa：室内照明设备用电；
Pb：室外照明设备用电；
用电不均匀系数 1.1
P：计算用电量，即供电设备总需要容量
②、施工总用电量计算
P=1.1×(K1∑Pc+K2∑Pa+K3∑Pb)
=1.1×（0.7×650+0.8×2+1.0×4）
=1.1×455.5
≈501.05kw

2.1.2 水稳拌合站用电量计算；
①、计算参数
施工动力设备用电∑Pc 300kw 104kW

室内照明设备用电∑Pa 2 kw
室外照明设备用电∑Pb 4 kw
K1：全部施工用电设备同时使用系数 0.7
K2：室内照明设备同时使用系数 0.8
K3：室外照明设备同时使用系数 1.0
K4：生活用电设备同时使用系数 0.8
Pc：施工动力设备用电；
Pa：室内照明设备用电；
Pb：室外照明设备用电；
Pe：生活用电设备用电
用电不均匀系数 1.1
P：计算用电量，即供电设备总需要容量
②、施工总用电量计算
P=1.1×(K1∑Pc+K2∑Pa+K3∑Pb+K4∑Pe)
=1.1×（0.7×280+0.8×2+1.0×4+0.8×40）
=1.1×233.6
≈256.96kw
2.1.3 沥青拌合站变压器容量验算

2.1.4 水稳拌合站变压器容量验算

经过计算选择三相400KVA、800KVA电力变压器，其容量能够满足使用要求，根据用电负荷，施工现场根据用点位置确定分配电箱，开关箱为临时可移动的，随用电设备的位置变化而移动，但与分配电箱的距离不超过3m。电源线采用5芯电缆。总配电箱中设隔离开关、断路器、漏电保护器；分配电箱设隔离开关、断路器；开关箱中设断路器和漏电保护器。
3、导线截面的选择要满足以下基本要求。
①机械强度选择：导线必须保证不致因一般机械损伤折断，户外架空。
②按允许电流选择：导线必须能承受负载电流长时通过所引起的升温。
③三相五线制的工作零线和保护零线截面的50%。
④按允许电压降选择：线路末端电压不大于额定电压的ε=5%
⑤综合考虑到拌和站与钢筋加工场位置分散，距离相隔较远，两用电点分为两条主线架设。
（1）三相五线制新线路上的电流可按下式计算：
I线=
式中：I 线——电流值（A）；
Ki、Pi——为 K1～K3、P1～P4（水稳拌和站）；
Ki、Pi——为 K1～K3、P1～P3（沥青拌合站）
U 线——电压（V）为 380V；
cosϕ ——功率因数，临时网路取0.8。
本工程相线总电流即从变压器引出主线总电量为：
水稳拌和站：KiPi=K1P1+K2P2+K3P3+K4P4 =233.6 KW
沥青拌合站：KiPi=K1P1+K2P2+K3P3 =501.05 KW
故23号变压器400kVA、800KVA：水稳拌和站总用电量为233.6KW，沥青拌合站的总用电量为501.05KW。是指在高峰期间可能出现的总用电量，作为以下计算的依据；
（2）按导线允许电流选择，总线的工作电流为：
据公式：
水稳拌和站：
I线 =(1000×233.6)÷（1.73×380×0.8）
≈444.17A
查VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆表选用截面为240mm²的铜芯电缆线，导线的持续容许电流=584（A）>I线=444.17（A），满足要求。
沥青拌合站：
I线 =（1000×501.05）÷（1.73×380×0.8）
≈952.71A
查施工手册表选用截面为300mm²的 BVR 型铜芯绝缘塑料线，导线的持续容许电流=970（A）>I线=952.71（A），满足要求。

五、 施工准备
1、施工前应了解临时用电设计的变压器位置、向现场供电位置、方向等情况。
2、准备施工必要的材料，如配电箱、电缆、各种小型工具。
3、做好施工作业人员的准备工作，做到随叫随到；操作人员必须持证上岗。

六、 施工工艺
1、配合安全文明施工要求，各配电箱的安装要整齐端正。
2、从总配开始，配电严格按三相五线制（TN-S系统）覆盖整个施工区域，通过总配漏电保护器后做到工作零线与专用保护零线必须严格分开。
七、 配电箱与电器装置
1、配电箱、开关箱采用定型化的铁壳配电箱，箱体铁板厚度应大于1.5㎜。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不得超过3m。
2、动力配电箱与照明配电箱分别设置。配电箱、开关箱应有足够二人同时工作的空间和通道。配电箱、开关箱周围应装设端正牢固。移动式配电箱、开关箱应装设在牢固的支架上。固定式配电箱、开关箱的下底与地面垂直距离应大于1.4m，小于1.6m。移动式开关箱的底与地面的垂直距离宜大于0.8m，小于1.6m。
3、施工现场配电系统设置总配电箱、分配电箱、开关箱周围实行三级配电、两级保护，所有配电箱、开关箱均应配锁，配电箱和开关箱应由专人负责。
4、每台用电设备应有各自专用的开关箱，实行“一机、一闸、一箱、一漏”制，严禁用一个开关、电器直接控制二台及二台以上用电设备（含插座）。开关箱内的开关、电器必须在任何情况下，都能确保用电设备实行电源隔离。
5、漏电保护器应符合国标GB6829—86《漏电电流动作保护器（剩余电流动作保护器）》的要求。选择和安装漏电保护器时，应确保前一级配电箱额定漏电动作及电流动作时间是后一级配电箱漏电动作电流及电流动作时间的可靠后备保护，使之具有分段保护的能力。
6、电器装置如胶盖闸刀、熔断器、自动空气开关、交流接触器、漏电断路保护器等必须与用电设备相匹配。必须装配好灭弧罩，防护盖后方可合闸操作。
7、单机容量大于5.5KW的动力电路必须采用自动开关及降压起动装置，不得采用手动开关控制。各种开关、电器，熔断丝等的额定值应与其用电设备的额定值相适应，严禁用其它金属丝代替熔断丝。
8、照明线路安装必须使用绝缘良好的护套线敷设、距地面不少于2.5m，电线过墙应设置套管，每个灯具应设单独的开关，灯具的相线必须经开关控制，照明部分必须单独设漏电保护器。
9、配电箱、开关箱漏电保护器的正确接法是：电源来的电流先通过隔离开关，再到漏电保护器，再到插座，然后到用电设备。
10、配电箱设置，总配至II级配电箱采用VV型五芯电力电缆供电，II及配电箱至III级开关箱、移动配电箱或专用照明配电箱根据需要选用五芯电力电缆。总配电柜设一组重复接地，其接地电阻小于4ф。距离总电箱室超过50m的配电箱及末级配电箱均应设置重复地装置其按地电阻小于10ф。
八、 接零保护系统
1、本工程采用TN—S接零保护，保护零线除必须在配电房或总配电箱处做重复接地外，还必须在配电线路的中间处和末端处做重复接地。
2、地面以下和地面以上部分的导线和接地装置的连接应采用刚性连接，防止外力破坏，可采用镀锌扁铁或镀锌圆钢，但不得使用螺纹钢，采用16㎜2塑料铜线和接地装置相连，接地电阻应少于4欧姆。
3、保护零线应单独敷设并通过接线端子板连接，线端最好压接接线鼻子，上下垫镀锌垫片和端子板压接。端子板上端子间连接线应采用绿黄双色多股软铜线，禁止使用其它颜色和单股硬铜线连接。
4、和设备连接处的保护零线也应使用绿黄双色多股软铜线，若和振动设备相连，保护零线应至少有两个连接点。
5、保护零线（PE）引出方式及重复接地：由电源（总配电箱重复接线地或工作零线）引出。重复接地不少于3处（即总配箱、线路的中间和末端处）每一重复接地电阻不少于10欧姆。电器不带电的外露导电部分应做保护接零，保护零线与电气设备连接应采用铜鼻等可靠连接，不得采用铰接。
6、保护零线除应对施工现场的主要电动设备保护外，还应对碘钨灯的金属外壳，塔吊司机操作室，配电箱支架钢管等进行保护接零。
九、 施工现场安全用电技术措施
1、用电管理
（1）建立健全规章制度，加强施工用电的管理，加强职工的安全用电教育，电工作业时必须持证上岗，严格执行电工巡查和值班制度，定期检测各电气设备的绝缘电阻值。
（2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并派人监护；电工等级应同工程的难易程度和技术复杂性相适应。
（3）施工现场临时用电必须由电气工程技术人员负责管理，明确责任，并建立电工值班室，确定电气维修和值班人员，现场各类配电箱必须确定检修和维护责任人。
（4）电工作业人员必须经专业安全技术培训，考试合格后方可持证上岗独立操作，非电工严禁进行电气作业，电工作业时必须穿绝缘鞋、戴绝缘手套，酒后不准操作。
（5）所有绝缘、检测工具应妥善保管，严禁挪为他用，并应定期检查、校验。
（6）定期和不定期对临时施工用电工程的接地、设备绝缘和漏电保护开关进行检测、维修，发现隐患及时消除，并建立检测维修记录。
（7）工程竣工后，临时用电拆除，应按顺序先断电源，后拆除，必须拆的彻底，不得留有隐患。
2、配电室安全技术措施
（1）配电室应靠近电源，并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。
（2）成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接，配电室和控制室应能自然通风，并应采取防止雨雪侵入和动物进入的措施。
（3）配电室布置应符合下列要求：
①配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m。
②配电室的顶棚与地面的距离不低于3m。
③配电室内的裸母线与地面垂直距离小于2．5m时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m。
④配电装置的上端距顶棚不小于0.5m。
⑤配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器。
⑥配电室的门向外开，并配锁。
⑦配电室的照明分别设置正常照明和事故照明。
（4）配电柜应装设电源隔离开关及短路、过载、漏电保护电器，电源隔离开关分断时应有明显可见分断点。
（5）配电柜或配电线路停电维修时，应挂接地线，并应悬挂“禁止合闸、有人工作”停电标志牌。停送电必须由专人负责。
（6）配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。
3、中小型机械及手持电动工具
（1）施工现场选购的电动建筑机械、手持电动工具和用电安全装置必须符合相应的国家标准、专业标准和安全技术操作规程，并具有产品合格证和使用说明书。
（2）所有机械、电气设备进场时其性能必须符合国家安全标准，传动和电源位置必须有防护罩。
（3）严禁使用国家命令禁止、淘汰的电器设备，机械设备禁止超载、带病作业，禁止使用老化、劣质电缆。
（4）所有电气设备的金属外壳、电动机械、电动手持工具都必须接零保护；对产生震动的设备，其保护零线的连接点不应少于2处。
（5）所有进入现场的电动机具（包括电力电缆）应使用相应电压等级的绝缘摇表测量绝缘阻值，做好记录，并实行专人专机负责，持证上岗，定期检查，确保设备运行良好。
（6）木工机械等机械设备，设置位置必须合理，应有防雨防砸的措施，下放不得有堆土和水周围不得堆放易燃物，并装设漏电保护措施。
（7）机械设备运转中严禁维修保养，应停机拉闸断电后再进行修理作业。
（8）机械作业前检查电气设备、漏电保护器和接零（接地）保护，确认无异常后方可运转，作业完毕后，必须切断电源，锁好电源箱。
（9）为了保证安全，应尽量使用Ⅱ类（或Ⅲ类）手持电动工具，使用Ⅰ类手持电动机械，必须按要求戴绝缘手套，严禁把电缆搭在肩上、脖子或手臂上等处，电缆线不得随意加长、拖拉或更换两极插头，任何电线与金属要绝缘分开，不准用铁丝绑扎。
（10）使用手持电动工具时，使用前应检查电源电压是否与电动工具铭牌上的额定电压相符，绝缘应良好，不得小于7MΩ。
（11）使用电动工具时不得过分穿宽大的衣服，严禁戴纱手套，以免卷入工具的旋转部分。
（12）电动工具在使用中不得随意更换插头，更不能不用插头而直接将导线插入插座内。
（13）当电动工具不用或更换工作头时，应及时拔下插头，以免突然启动。使用过程中要经常检查，发现绝缘损坏、电缆破损、插头插座开裂、接地线脱落、接触不良及断续运转等故障时，应立即修理，检查、移动电动工具时，必须断开电源。
（14）电动工具不适应在有易燃、易爆或腐蚀性气体及潮湿等特殊环境中使用，要存放在干燥、清洁和没有腐蚀性气体的环境中，对于非金属外壳体的电机、电器在存放和使用中，应避免与汽油等溶剂接触。
4、夯土机用电安全技术措施
（1）夯土机的操作手柄必须采取绝缘措施。操作人员必须穿戴绝缘胶鞋和绝缘手套。两人操作，一人扶夯，一人负责整理电缆线。
（2）夯土机必须装设防溅型漏电保护器。其额定漏电动作电流应小于15mA，额定漏电动作时间应小于0.1S。
（3）夯土机的供电线应采用橡皮护套铜芯电缆。其电缆长度应小于50m。
5、电焊机用电安全技术措施
（1）电焊机应放置在防雨和通风良好的地方，严禁在有易燃、易爆物品周围施焊。
（2）电焊机一次线长度应小于5m，二次线应选用YJS型橡皮护套铜芯多股软电缆。电焊机侧向一、二次接线端子护罩应齐全。
（3）电焊机变压器的空载电压应控制在80v以内。
（4）焊钳、电缆线应有良好的绝缘保护。
（5）电焊工必须持证上岗，工作时应穿戴绝缘鞋和电焊手套，及防护面罩。
6、照明用电安全技术措施
（1）照明器具和器材的质量必须符合有关标准、规范的规定，不得使用绝缘老化或破损的器具和器材。
（2）照明线路不得栓在金属架上，严禁在地面上乱拖、乱拉，灯具安装在金属构架上时，线路和灯具必须使用绝缘物体与其隔离开，且距离工作高度在3m以上，控制装置应配有熔端器和防雨措施。
（3）照明专用回路必须装设漏电保护器。
（4）施工现场照明应采用高光效、长寿命的照明光源，工作场所不得只装设局部照明，对需要大面积的照明场所，应采用高汞灯、高压钠灯或碘钨灯，灯头与易燃物的净距离不小于0.3m。
（5）流动性碘钨灯必须采用安全灯架，如用金属支架安装时，支架必须稳固，灯具与金属支架之间必须用不小于0.2m的绝缘材料隔离。
（6）室内照明灯具距离地面不得低于2.2m，每路照明支路上灯具和插座数量不宜超过25个，额定电流不得大于15A，并应有过载保护，插座必须单独设置支路，严格与灯头分开并应装设漏电保护器。
（7）一般场所宜选用额定电压为220V的照明灯具，不得使用带开关的灯头，应选用螺口灯头，相线接在与中心触头相连的一端，零线接在远螺纹口相连的一端，灯头的绝缘外壳不得损伤和漏电，照明灯具的金属外壳必须做保护接零，照明开关箱内每一回路都必须装设漏电保护开关。
（8）地下室或灯具离地距离低于2.2m等场所的照明，电源电压不得大于36V。36V照明变压器，必须采用双绕型的隔离变压器，铁芯、金属外壳必须有可靠接零保护，一、二次侧应分别装设熔断器，一次线长不应超过3m，并必须有防砸、雨措施。
（9）在潮湿和易触及带电体场所的照明，电源电压不得大于24V。
（10）在特别潮湿的场所、导电良好的地
