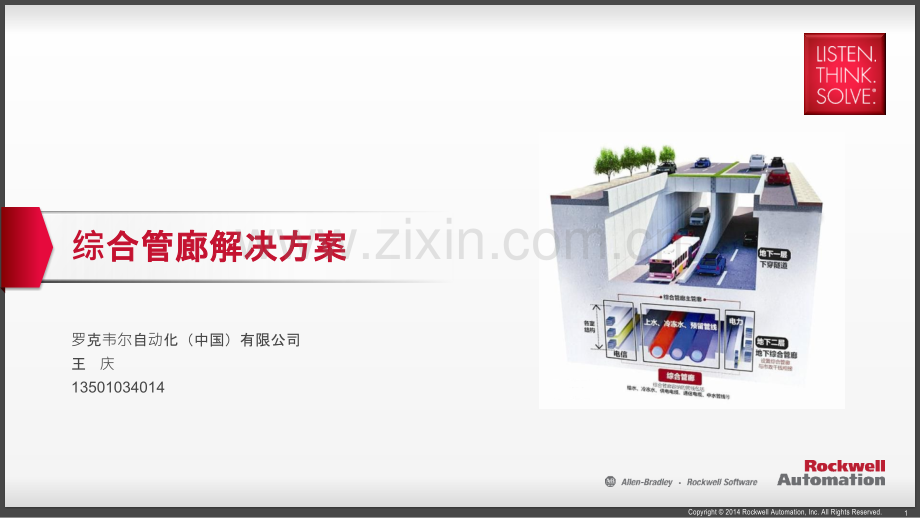

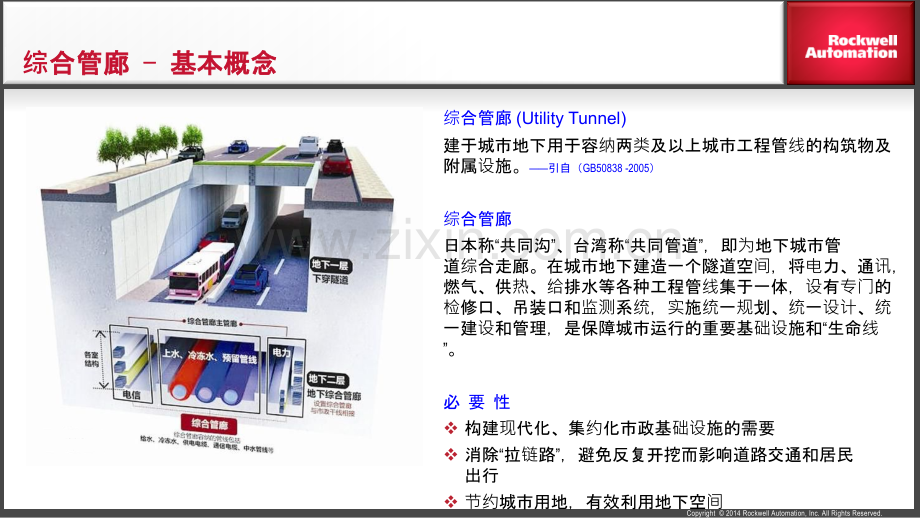

Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊解决方案合管廊解决方案1罗克韦尔自动化（中国）有限公司王 庆13501034014Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 -基本概念基本概念综合管廊(Utility Tunnel)建于城市地下用于容纳两类及以上城市工程管线的构筑物及附属设施。引自（GB50838-2005）综合管廊日本称“共同沟”、台湾称“共同管道”，即为地下城市管道综合走廊。在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。必 要 性v构建现代化、集约化市政基础设施的需要v消除“拉链路”，避免反复开挖而影响道路交通和居民出行v节约城市用地，有效利用地下空间v保证地下管线安全运营Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 分分类按照收纳管线所承担的角色，综合管廊可分为：干线综合管廊(Trunk Utility Tunnel)用于容纳城市主干工程管线，采用独立分舱方式。支线综合管廊(Branch Utility Tunnel)用于容纳城市配给工程管线，采用单舱或者双舱方式。缆线管廊(Cable Trench)采用浅埋沟道方式建设，设有可开启盖板，但其内部空间不能满足人员正常通行要求，用于容纳电力电缆和通信电缆的管廊。干线综合管廊缆线综合管廊支线综合管廊Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 国内国内外外发展展进程程1833年，巴黎为解决地下管线的敷设问题和提高环境质量，开始兴建世界上第一条地下综合管廊。英国和德国也分别从1861年和1893年开始兴建综合管廊。1926年，日本东京开始建设综合管廊，受1923年关东大地震影响，日本综合管廊具备较强的抗震和防灾功能。Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 国内国内外外发展展进程程国内综合管廊的发展1)1958年，天安门广场下铺设了1000多米的综合管廊。2)2006年，中关村西区建成了我国大陆地区第二条现代化的综合管廊，主线长2公里，支线长1公里，包括水、电、冷、热、燃气、通讯等市政管线。3)1994年，上海规划建设了大陆第一条规模最大、距离最长的综合管廊浦东新区张杨路综合管廊（号称中华第一沟）。全长11.125公里,收容了给水、电 力、信息与煤气等四种城市管线。4)2010年，上海世博会综合管廊Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 何何时适合适合采用采用综合管廊？合管廊？2015年6月1日起实施的城市综合管廊工程技术规范（GB50838-2015），对2012年版本的城市综合管廊工程技术规范进行了较大的修改和完善，对我国综合管廊建设的推动起到了积极的作用，本版规范强调原则上所有管线必须入廊，但也扩充了综合管廊的分类，新增了缆线管廊。根据城市工程管线综合规划规范（GB5028998）第2.3节有关规定，当遇到下列情况之一时，工程管线宜采用综合管廊集中敷设：1.交通运输繁忙或工程管线设施较多的机动车道、城市主干道及配合兴建地下铁道、立体交叉等工程地段；2.不宜开挖路面的路段；3.广场或主要道路的交叉处；4.需同时敷设两种以上工程管线及多回路电缆的道路；5.道路与铁路或河流的交叉处。6.道路宽度难以满足直埋敷设多种管线的路段。根据电力工程电缆设计规范（GB5021794）第5.2节有关规定，当遇到下列情况时，电力电缆应采用电缆隧道或公用性隧道敷设：1.同一通道的地下电缆数量众多，电缆沟不足以容纳时应采用隧道；2.同一通道的地下电缆数量较多，且位于有腐蚀性液体或经常有地面水流溢的场所，或含有35KV以上高压电缆，或穿越公路、铁路等地段，宜用隧道；3.受城镇地下通道条件限制或交通流量较大的道路，与较多电缆沿同一路径有非高温的水、气和通讯电缆管道共同配置时，可在公用性隧道中敷设电缆。Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.管廊常见结构分为单仓、双仓、四仓、多仓。就综合监控而言，解决方案以单仓、双仓、四仓为主。截面图如下：220KV/110KV仓135KV/10KV给排水/通信仓2 燃气 仓3蒸汽/供暖仓4220KV/110KV35KV/10KV给排水/通信 仓1 燃气蒸汽/供暖仓2220KV/110KV 燃气35KV/10KV 蒸汽/供暖给排水/通信 仓1综合管廊合管廊 常常见结构构Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 系系统设计总 体 设 计空 间 设 计断 面 设 计节 点 设 计管 线 设 计给水、再生水管道排 水 管 渠天 然 气 管 道热 力 管 道电 力 电 缆通 信 电 缆附 属 设 施 设 计消 防 系 统通 风 系 统供 电 系 统照 明 系 统监 控 与 报 警 系 统排 水 系 统标 识 系 统结 构 设 计混凝土浇筑预 制 拼 装Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 国家国家标准准 GB 50838-2005GB 50838-2005Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 GB50838-2005GB50838-2005引用引用标准准Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 成功案例成功案例:青青岛高新区高新区综合管沟合管沟(一期一期)专业管管线监控工程控工程分布式光纤管线监控 系统线路示意图Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 成功案例成功案例:青青岛高新区高新区综合管沟合管沟(一期一期)专业管管线监控工程控工程基本配置 ControlLogix 1756-L61 CPU FLEX I/O 1794系列通讯方式 控制层：ControlNet（同轴电缆+光纤）管理级：Ethernet（双绞线+光纤）Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 成功案例成功案例:珠海横琴开珠海横琴开发区区综合管沟合管沟项目目项目背景 珠海横琴开发区综合管沟，全长20.9km，投资17亿元，地处填海软弱土层 -设计阶段（2011)-土建完工，设备招标、采购(2013)-系统集成、调试(2014)项目自控系统要求 -泵站排水，提升泵站水位监测，自动控制 -消防监控 -风机控制基本配置 CPU：CompactLogix 1769-L32E IO ：1769 Compact I/O网络方式：通讯协议：Ethernet/IP 交 换 机：Stratix网管型交换机Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 典型架构典型架构:大型控制器大型控制器ControlLogixControlLogix方案方案1794 FLEX IOControlLogix1794 FLEX IO1794 FLEX IO1794 FLEX IODLR设备级环网ControlLogix1756 CLX IODLR设备级环网1756 CLX IO1756 CLX IO1756 CLX IO上位机信息化软件 Factory Talk SE EtherNet/IP 双绞线EtherNet/IP 光 纤ControlLogixCLX标准系统可用性：99.9%CLX冗余系统可用性：99.999%DLR性能：包含50个节点的DLR环网，网络恢复时间5ms高性能Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 典型架构典型架构:中中型控制器型控制器CompactLogixCompactLogix方案方案CompactLogix上位机信息化软件 Factory Talk SE EtherNet/IP 双绞线EtherNet/IP 光 纤ControlLogixCLX标准系统可用性：99.9%CLX冗余系统可用性：99.999%设备级环网（DLR）性能：50个节点的DLR环网，网络恢复时间3ms经济型Stratix ACUACU分区控制单元ACU空气温度、湿度水位、水泵特殊气体含量进风、排风入侵探测综合管廊监控中心局部管廊监控站Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.综合管廊合管廊 典型架构典型架构:综合合监控控软件解决方案件解决方案站点控制系统（Rockwell）工程师站操作员站单机应用工程师站FactoryTalk View Studio for FactoryTalk View Enterprise操作员站FactoryTalk View SE Station XXX Display服务器1服务器2服务器/客户机架构服务器1FactoryTalk View SE Server XXX Display with RSLinx Enterprise服务器2FactoryTalk View SE Server XXX Display with RSLinx Enterprise工程师站冗余客户机1客户机n工程师站FactoryTalk View Studio for FactoryTalk View Enterprise客户机1nFactoryTalk View SE Client移动及WEB访问FactoryTalk ViewPoint 1 ClientFactoryTalk ViewPoint 3 ClientFactoryTalk ViewPoint 5 ClientFactoryTalk ViewPoint 10 ClientFactoryTalk ViewPoint 25 ClientFactoryTalk ViewPoint 50 Client站点控制系统（第三方）OPC服务器KEPServer Enterprise为智能化管沟而生的可选组件为大数据存储而生的高性能实时历史数据库单服务器支持多达40万点数据存储HistorianVantagePoint为大数据展示而生的高性能报表工具与罗克韦尔数据源无缝集成，同时支持MSSQL、Oracle等第三方数据源支持移动端的设计与访问功能AssetCentre支持对PLC等有形资产、程序、说明书等文档类无形资产的管理可对现场设备程序、说明书、参考手册等文档进行自动备份与版本管理审计追溯功能（跟踪用户操作-操作人、时间、地点、具体操作）安全管理：防止未经授权的访问和修改Copyright 2014 Rockwell Automation,Inc.All Rights Reserved.Thanks！17
