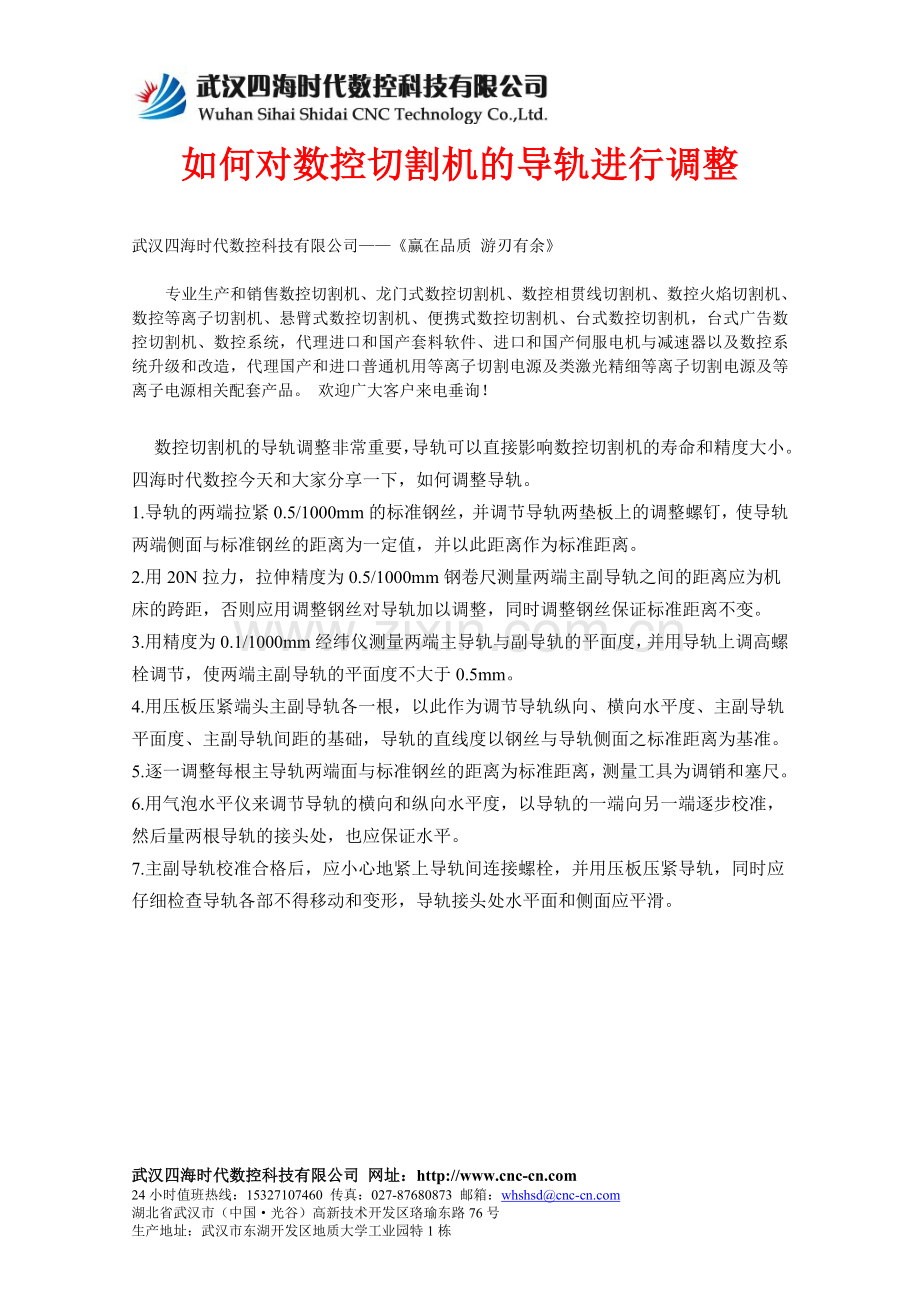

如何对数控切割机的导轨进行调整.doc

如何对数控切割机的导轨进行调整

武汉四海时代数控科技有限公司——《赢在品质 游刃有余》

专业生产和销售数控切割机、龙门式数控切割机、数控相贯线切割机、数控火焰切割机、数控等离子切割机、悬臂式数控切割机、便携式数控切割机、台式数控切割机，台式广告数控切割机、数控系统，代理进口和国产套料软件、进口和国产伺服电机与减速器以及数控系统升级和改造，代理国产和进口普通机用等离子切割电源及类激光精细等离子切割电源及等离子电源相关配套产品。 欢迎广大客户来电垂询！

    数控切割机的导轨调整非常重要，导轨可以直接影响数控切割机的寿命和精度大小。四海时代数控今天和大家分享一下，如何调整导轨。
1.导轨的两端拉紧0.5/1000mm的标准钢丝，并调节导轨两垫板上的调整螺钉，使导轨两端侧面与标准钢丝的距离为一定值，并以此距离作为标准距离。
2.用20N拉力，拉伸精度为0.5/1000mm钢卷尺测量两端主副导轨之间的距离应为机床的跨距，否则应用调整钢丝对导轨加以调整，同时调整钢丝保证标准距离不变。
3.用精度为0.1/1000mm经纬仪测量两端主导轨与副导轨的平面度，并用导轨上调高螺栓调节，使两端主副导轨的平面度不大于0.5mm。
4.用压板压紧端头主副导轨各一根，以此作为调节导轨纵向、横向水平度、主副导轨平面度、主副导轨间距的基础，导轨的直线度以钢丝与导轨侧面之标准距离为基准。
5.逐一调整每根主导轨两端面与标准钢丝的距离为标准距离，测量工具为调销和塞尺。
6.用气泡水平仪来调节导轨的横向和纵向水平度，以导轨的一端向另一端逐步校准，然后量两根导轨的接头处，也应保证水平。
7.主副导轨校准合格后，应小心地紧上导轨间连接螺栓，并用压板压紧导轨，同时应仔细检查导轨各部不得移动和变形，导轨接头处水平面和侧面应平滑。
