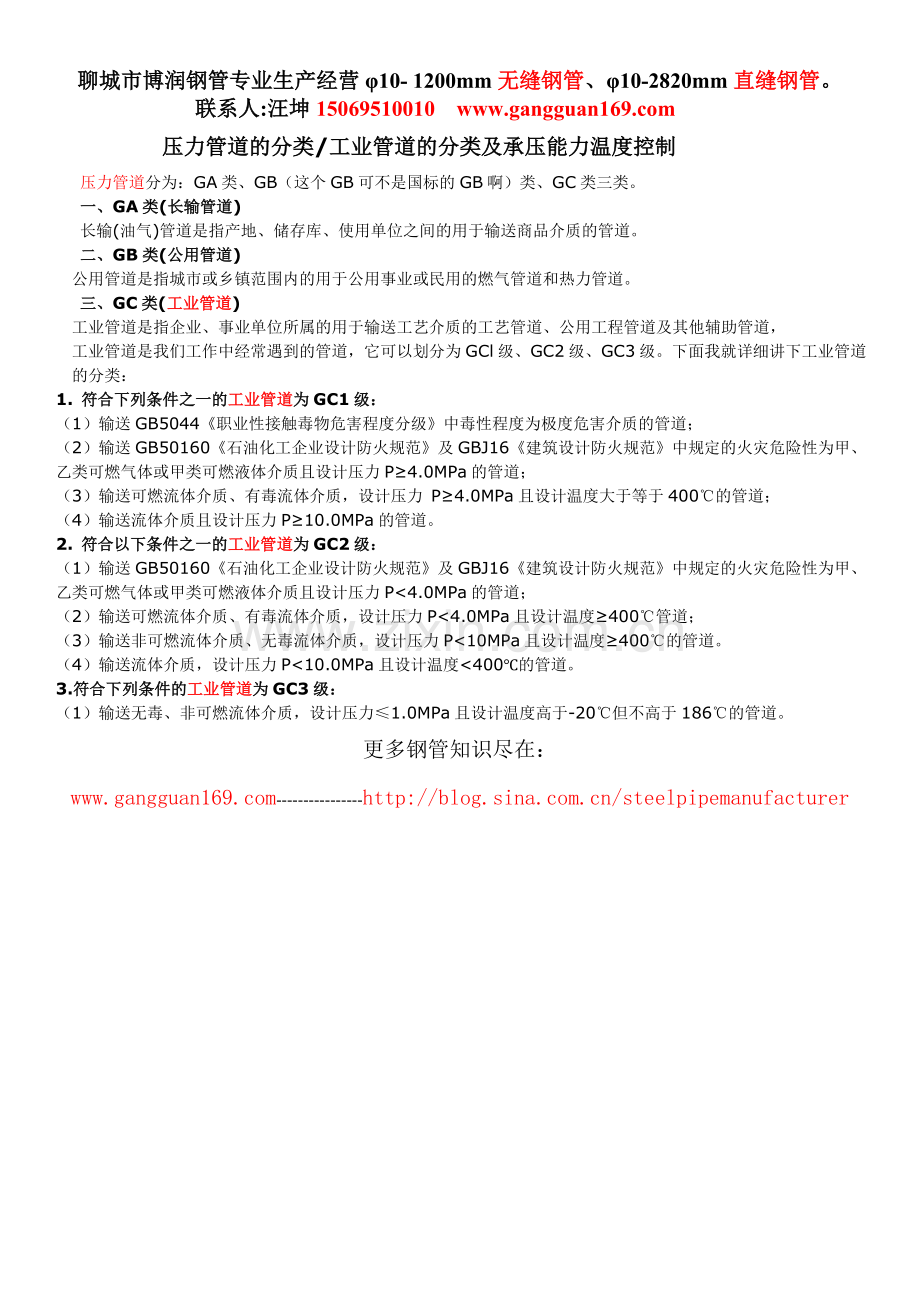

压力管道的分类工业管道的分类及承压能力温度控制.doc

聊城市博润钢管专业生产经营φ10- 1200mm无缝钢管、φ10-2820mm直缝钢管。
联系人:汪坤15069510010
压力管道的分类/工业管道的分类及承压能力温度控制
压力管道分为：GA类、GB（这个GB可不是国标的GB啊）类、GC类三类。
一、GA类(长输管道)
长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道。
二、GB类(公用管道)
公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道。
三、GC类(工业管道)
工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，
工业管道是我们工作中经常遇到的管道，它可以划分为GCl级、GC2级、GC3级。下面我就详细讲下工业管道的分类：
1. 符合下列条件之一的工业管道为GC1级：
（1）输送GB5044《职业性接触毒物危害程度分级》中毒性程度为极度危害介质的管道；
（2）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；
（3）输送可燃流体介质、有毒流体介质，设计压力 P≥4.0MPa且设计温度大于等于400℃的管道；
（4）输送流体介质且设计压力P≥10.0MPa的管道。
2. 符合以下条件之一的工业管道为GC2级：
（1）输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0MPa的管道；
（2）输送可燃流体介质、有毒流体介质，设计压力P<4.0MPa且设计温度≥400℃管道；
（3）输送非可燃流体介质、无毒流体介质，设计压力P<10MPa且设计温度≥400℃的管道。
（4）输送流体介质，设计压力P<10.0MPa且设计温度<400℃的管道。
3.符合下列条件的工业管道为GC3级：
（1）输送无毒、非可燃流体介质，设计压力≤1.0MPa且设计温度高于-20℃但不高于186℃的管道。
