如何在OpenWRT环境下做开发
2011-05-05 17:31
之前写过一篇日志，是关于如何搭建自己的OpenWRT开发环境。经过最近一段时间的开发学习和实践，对OpenWRT环境的开发有了一定的了解。在这里将我的开发心得做个整理。
1、搭建开发环境

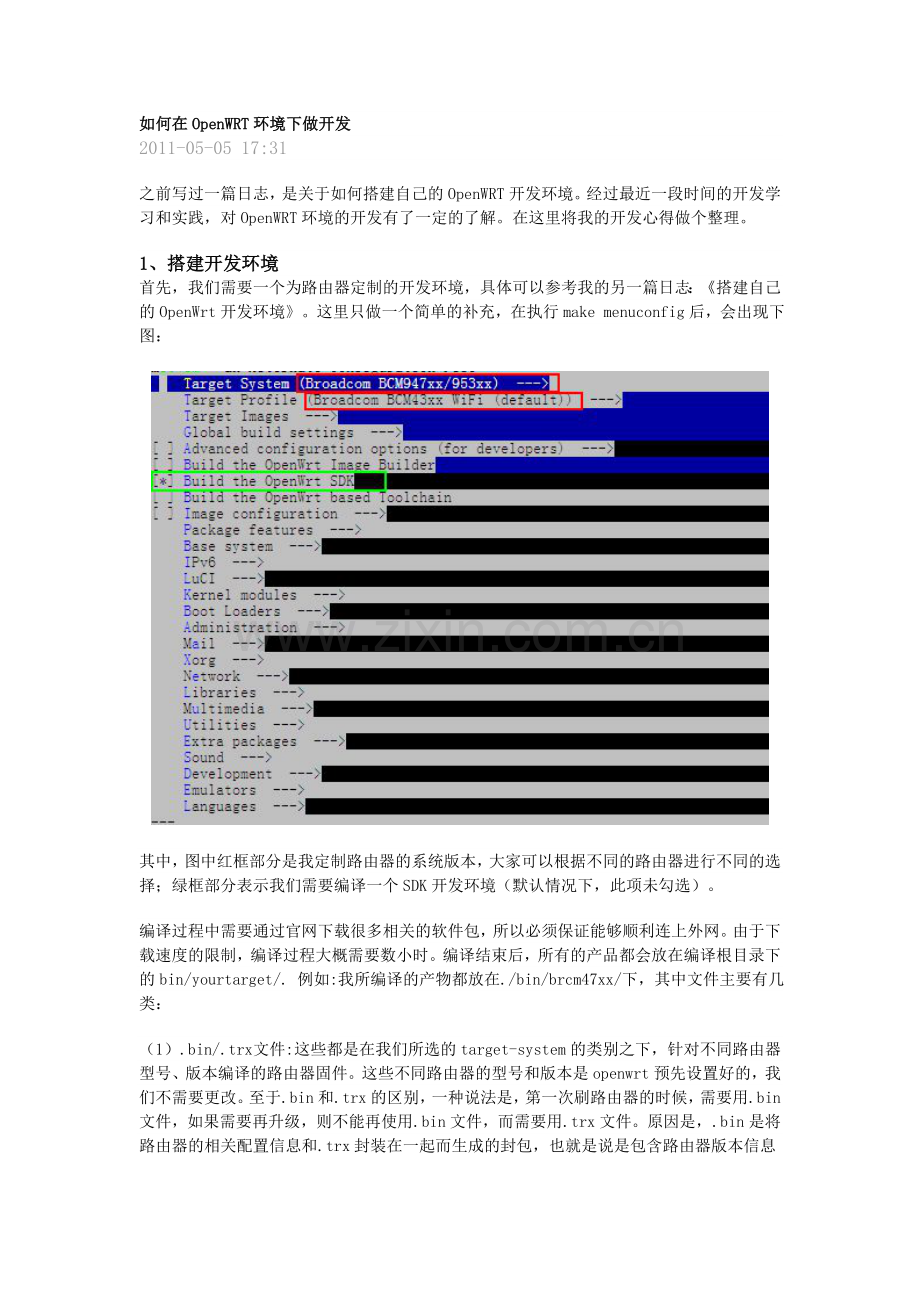

首先，我们需要一个为路由器定制的开发环境，具体可以参考我的另一篇日志：《搭建自己的OpenWrt开发环境》。这里只做一个简单的补充，在执行make menuconfig后，会出现下图：

其中，图中红框部分是我定制路由器的系统版本，大家可以根据不同的路由器进行不同的选择；绿框部分表示我们需要编译一个SDK开发环境（默认情况下，此项未勾选）。
编译过程中需要通过官网下载很多相关的软件包，所以必须保证能够顺利连上外网。由于下载速度的限制，编译过程大概需要数小时。编译结束后，所有的产品都会放在编译根目录下的bin/yourtarget/. 例如:我所编译的产物都放在./bin/brcm47xx/下，其中文件主要有几类：

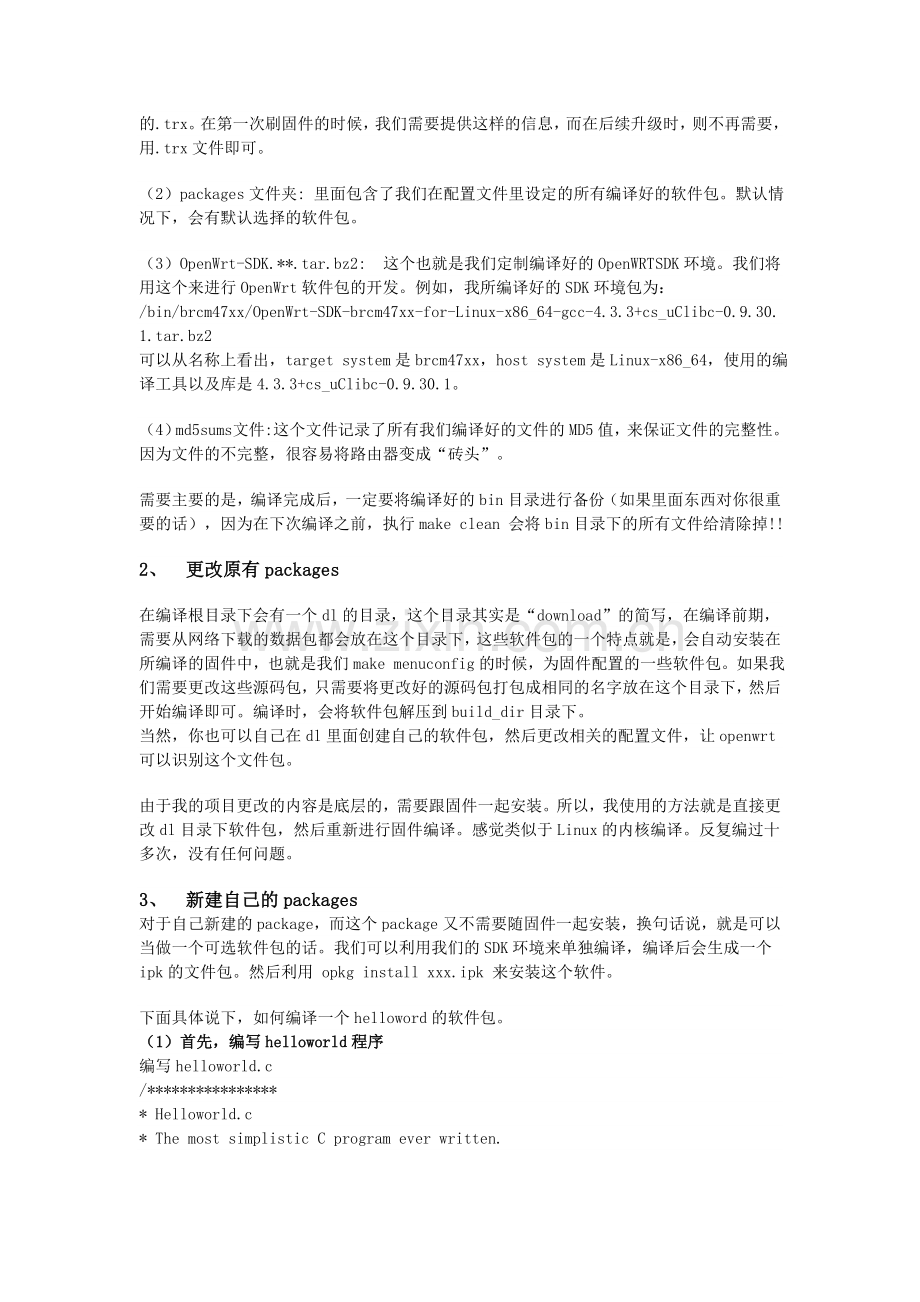

（1）.bin/.trx 文件: 这些都是在我们所选的target-system的类别之下，针对不同路由器型号、版本编译的路由器固件。这些不同路由器的型号和版本是openwrt预先设置好的，我们不需要更改。至于.bin和.trx的区别，一种说法是，第一次刷路由器的时候，需要用.bin文件，如果需要再升级，则不能再使用.bin文件，而需要用.trx文件。原因是，.bin是将路由器的相关配置信息和.trx封装在一起而生成的封包，也就是说是包含路由器版本信息的.trx。在第一次刷固件的时候，我们需要提供这样的信息，而在后续升级时，则不再需要，用.trx文件即可。
（2）packages文件夹: 里面包含了我们在配置文件里设定的所有编译好的软件包。默认情况下，会有默认选择的软件包。
（3）OpenWrt-SDK.**.tar.bz2:  这个也就是我们定制编译好的OpenWRT SDK环境。我们将用这个来进行OpenWrt软件包的开发。例如，我所编译好的SDK环境包为：/bin/brcm47xx/OpenWrt-SDK-brcm47xx-for-Linux-x86_64-gcc-4.3.3+cs_uClibc-0.9.30.1.tar.bz2
可以从名称上看出，target system是brcm47xx，host system是Linux-x86_64，使用的编译工具以及库是4.3.3+cs_uClibc-0.9.30.1。
（4）md5sums 文件: 这个文件记录了所有我们编译好的文件的MD5值，来保证文件的完整性。因为文件的不完整，很容易将路由器变成“砖头”。
需要主要的是，编译完成后，一定要将编译好的bin目录进行备份（如果里面东西对你很重要的话），因为在下次编译之前，执行make clean 会将bin目录下的所有文件给清除掉!!
2、 更改原有packages
在编译根目录下会有一个dl的目录，这个目录其实是“download”的简写，在编译前期，需要从网络下载的数据包都会放在这个目录下，这些软件包的一个特点就是，会自动安装在所编译的固件中，也就是我们make menuconfig的时候，为固件配置的一些软件包。如果我们需要更改这些源码包，只需要将更改好的源码包打包成相同的名字放在这个目录下，然后开始编译即可。编译时，会将软件包解压到build_dir目录下。
当然，你也可以自己在dl里面创建自己的软件包，然后更改相关的配置文件，让openwrt可以识别这个文件包。
由于我的项目更改的内容是底层的，需要跟固件一起安装。所以，我使用的方法就是直接更改dl目录下软件包，然后重新进行固件编译。感觉类似于Linux的内核编译。反复编过十多次，没有任何问题。
3、 新建自己的packages
对于自己新建的package，而这个package又不需要随固件一起安装，换句话说，就是可以当做一个可选软件包的话。我们可以利用我们的SDK环境来单独编译，编译后会生成一个ipk的文件包。然后利用 opkg install xxx.ipk 来安装这个软件。
下面具体说下，如何编译一个helloword的软件包。
（1）首先，编写helloworld程序
编写helloworld.c
/****************
* Helloworld.c
* The most simplistic C program ever written.
* An epileptic monkey on crack could write this code.
*****************/
#include <stdio.h>
#include <unistd.h>
int main(void)
{
     printf("Hell! O' world, why won't my code compile?\n\n");
     return 0;
}
编写Makefile文件
# build helloworld executable when user executes "make"
helloworld: helloworld.o
        $(CC) $(LDFLAGS) helloworld.o -o helloworld
helloworld.o: helloworld.c
        $(CC) $(CFLAGS) -c helloworld.c
# remove object files and executable when user executes "make clean"
clean:
        rm *.o helloworld

在这两个文件的目录下，执行make 应该可以生成helloworld的可执行文件。执行helloworld后，能够打印出“Hell! O' world, why won't my code compile?”。 这一步，主要保证我们的源程序是可以正常编译的。下面我们将其移植到OpenWRT上。
（2）将OpenWrt-SDK-brcm47xx-for-Linux-x86_64-gcc-4.3.3+cs_uClibc-0.9.30.1.tar.bz2解压
tar –xvf OpenWrt-SDK-brcm47xx-for-Linux-x86_64-gcc-4.3.3+cs_uClibc-0.9.30.1.tar.bz2
（3）进入SDK
cd OpenWrt-SDK-brcm47xx-for-Linux-x86_64-gcc-4.3.3+cs_uClibc-0.9.30.1
可以看到里面的目录结构跟我们之前source的目录结构基本相同，所需要编译的软件包，需要放置在package目录下
（4）在package目录下创建helloworld目录
cd package
mkdir helloworld
cd helloworld
（5）创建src目录，拷贝 helloworld文件
mkdir src
cp /home/wrt/test/helloworld.c src
cp /home/wrt/test/Makefile src
（6）在helloworld目录下创建Makefile文件
这个Makefile文件是给OpenWRT读的，而之前写的那个Makefile文件是针对helloworld给编译其读的。两个Makefile不在同一层目录下。
touch Makefile
vim Makefile
Makefile文件模板内容如下：
##############################################
# OpenWrt Makefile for helloworld program
#
#
# Most of the variables used here are defined in
# the include directives below. We just need to
# specify a basic description of the package,
# where to build our program, where to find
# the source files, and where to install the
# compiled program on the router.
#
# Be very careful of spacing in this file.
# Indents should be tabs, not spaces, and
# there should be no trailing whitespace in
# lines that are not commented.
#
##############################################
include $(TOPDIR)/rules.mk
# Name and release number of this package
PKG_NAME:=helloworld
PKG_RELEASE:=1

# This specifies the directory where we're going to build the program.
# The root build directory, $(BUILD_DIR), is by default the build_mipsel
# directory in your OpenWrt SDK directory
PKG_BUILD_DIR := $(BUILD_DIR)/$(PKG_NAME)

include $(INCLUDE_DIR)/package.mk

# Specify package information for this program.
# The variables defined here should be self explanatory.
# If you are running Kamikaze, delete the DESCRIPTION
# variable below and uncomment the Kamikaze define
# directive for the description below
define Package/helloworld
        SECTION:=utils
        CATEGORY:=Utilities
        TITLE:=Helloworld -- prints a snarky message
endef

# Uncomment portion below for Kamikaze and delete DESCRIPTION variable above
define Package/helloworld/description
        If you can't figure out what this program does, you're probably
        brain-dead and need immediate medical attention.
endef

# Specify what needs to be done to prepare for building the package.
# In our case, we need to copy the source files to the build directory.
# This is NOT the default.  The default uses the PKG_SOURCE_URL and the
# PKG_SOURCE which is not defined here to download the source from the web.
# In order to just build a simple program that we have just written, it is
# much easier to do it this way.
define Build/Prepare
        mkdir -p $(PKG_BUILD_DIR)
        $(CP) ./src/* $(PKG_BUILD_DIR)/
endef

# We do not need to define Build/Configure or Build/Compile directives
# The defaults are appropriate for compiling a simple program such as this one

# Specify where and how to install the program. Since we only have one file,
# the helloworld executable, install it by copying it to the /bin directory on
# the router. The $(1) variable represents the root directory on the router running
# OpenWrt. The $(INSTALL_DIR) variable contains a command to prepare the install
# directory if it does not already exist.  Likewise $(INSTALL_BIN) contains the
# command to copy the binary file from its current location (in our case the build
# directory) to the install directory.
define Package/helloworld/install
        $(INSTALL_DIR) $(1)/bin
        $(INSTALL_BIN) $(PKG_BUILD_DIR)/helloworld $(1)/bin/
endef

# This line executes the necessary commands to compile our program.
# The above define directives specify all the information needed, but this
# line calls BuildPackage which in turn actually uses this information to
# build a package.
$(eval $(call BuildPackage,helloworld))

（7）返回到SDK的根目录
执行make进行编译
编译过程会在build_dir目录下完成
编译结果会放在 bin/[yourtarget]/package目录下helloworld_1_bcm47xx.ipk
（8）上传helloworld_1_bcm47xx.ipk
使用sftp软件上传helloworld_1_bcm47xx.ipk至路由器
执行 opkg install helloworld_1_bcm47xx.ipk
输入hello然后按Tab键，发现openwrt中已经有helloworld可执行命令。
执行 helloworld 查看程序的效果。
Hell! O' world, why won't my code compile?
无线路由开发平台openwrt的编译和使用
2010-12-30 20:19:19
标签：无线路由器 openwrt 内核编译
原创作品，允许转载，转载时请务必以超链接形式标明文章 原始出处 、作者信息和本声明。否则将追究法律责任。
       学期末的课程设计出了个题：无线路由器的软件开发。
平台就是openwrt。openwrt是由Cisco放出源代码的开放无线路由平台。由于是基于linux内核，所以可以将很多linux平台下的软件移植到此平台下，然后让无线路由拥有很多意想不到的功能，例如拿来做BT下载器，音乐播放器，小型数据库处理等等。
环境：
Ubuntu 10.04，subversion，VMware workstation 7.1.3
首先是得到openwrt的源代码。
在Ubuntu下，首先安装上svn工具：
sudo apt-get install subversion
然后装上各种依赖关系包：
sudo apt-get install gcc g++ binutils patch bzip2 flex bison make autoconf gettext texinfo unzip sharutils subversi-dev ncurses-term zlib1g-dev
sudo apt-get update
然后进入home目录，建立文件夹：
makedir /openwrt
cd /openwrt
然后使用svn命令行checkout出源代码：
 svn checkout svn://svn.openwrt.org/openwrt/trunk
进入trunk文件夹:
cd trunk
更新openwrt：
./scripts/feeds update -a
安装所有包:
./scripts/feeds install -a
这个时候，我觉得有必要把LUCI编译进内核，这样就方便以后我们通过web来控制openwrt，而不是通过命令行来控制了。所以加上以下命令:
./scripts/feeds update packages luci
./scripts/feeds install -a -p luci
这样之后，在编译内核时才会出现LUci选项。
由于我没有Linksys系列的路由器，而且只是为了体验openwrt，所以我就把openwrt编译成VMware workstation的磁盘镜像，使用VMware workstation来模拟一台路由的硬件环境。
以下为符合此情况的配置：（由于编译时会继续从网络上下载相应的包，所以一旦开始编译，就不要断开连接。但是遇到很大的包，但是下的很慢的，可以中断过程，使用下载过程去相应的网站上下载之后放入）
首先输入make menuconfig，开始进入内核配置界面：

1. Target System (x86) ---> (X) x86
2. 配目标文件系统为 EXT2
        Target Images ---> [*] ext2
        Target Images ---> [*] Build VMware image files (VMDK)
这样就后面编译时产生可以直接在 VM 上用的虚拟硬盘。
配 Web UI :
1) Base system ---> <*> uci................ Utility for the Unified Configuration Interfa
2) LuCI都选上
3) Network --->
<*> uhttpd........................ uHTTPd - tiny, single threaded HTTP server --->
<*> uhttpd-mod-lua... uHTTPd - tiny, single threaded HTTP server (Lua plugin）
4) make V=99 编译，时间有点长，完后，在 bin/x86/ 就是最后编译出来的文件了。
5) 拷贝 bin/x86/ ，我的全部路径是 /home/longjindong/openwrt/trunk/bin/x86/ 中的 “openwrt-x86-genericcombined-ext2.vmdk”到 XP 电脑上;
XP VM 安装运行 OpenWRT:
1. 创建一个虚拟机
打开 VMware --> New --> Virtual Machine ... --> 下一步 --> 下一步 --> linux 、Other Linux 2.6.x kernel --
> 下一步 --> 这里Vm名和路径可以自己指定 --> 下一步 --> 网络默认“Use bridged networking” --> 下一步 --> 这
里的硬盘大小用默认，反证一会要被删掉 --> 完成；这样在 VMware Workstatio 里有“Other Linux 2.6.x kernel”的虚
拟机了。
2. 加载 OpenWRT 虚拟盘并启动
1） 删创建虚拟机时的虚拟盘
右击 “Other Linux 2.6.x kernel” -- > Setting --> Hard Disk --> Remoe;
2) 加载 OpenWRT 虚拟盘
“Other Linux 2.6.x kernel” -- > Settin --> Add --> Hard Disk --> Next --> Use an existing virtual disk --
> Browse ,选前面 “openwrt-x86-generic-combined-ext2.vmdk” --> Finish.
3) 点 run 按钮就可以开始运行 OpenWRT。
上图：
输入192.168.1.1,就可以在浏览器里看见:

这只是编译内核部分，以后把相关的设置和软件开发方面慢慢写出来吧。
