三层别墅EIB智能系统方案
来源：无线测温

1.家庭控制系统设计简述

地下层：

　　控制回路：开关回路39路（其中照明25路、电暖9路、插座5路），调光回路 3路，空调回路9路。
　　系统配置： 3个12 路双值输出模块，1个8路双值输出模块，1个2路 300W 调光输出模块，1 路 600W 路调光输出模块，9 个空调控制模块。4 个 1-极控制面板（水暖设备房、弱电机房），1个 2-极控制面板（客卫生间），1 个 4-极控制面板（楼梯间）， 6 个2-极带温控多功能控制面板(佣人房西、佣人房东、储物间、影视厅)，3个4-极带温控多功能控制面板(客房、书房、影视厅) 。
　　系统功能（初步）：
　　 1、在影视厅做场景控制，如：（清理场景）影视厅区域的灯光开到合适的亮度，便于进行清理；（酒吧场景）影视厅区域的灯光、空调开到合适的程度，适宜娱乐氛围；（影视场景）影视厅区域的灯光、空调开到合适的程度，适宜影院氛围。
　　 2、影视厅的主灯、电暖等主要设备可通过多功能面板单独控制。
　　 3、卫生间和楼梯过道的灯光可以通过红外感应控制。
　　 4、所有的插座回路可通过总开关进行控制。
　　 5、可通过红外遥控器对场景和单路设备进行控制。

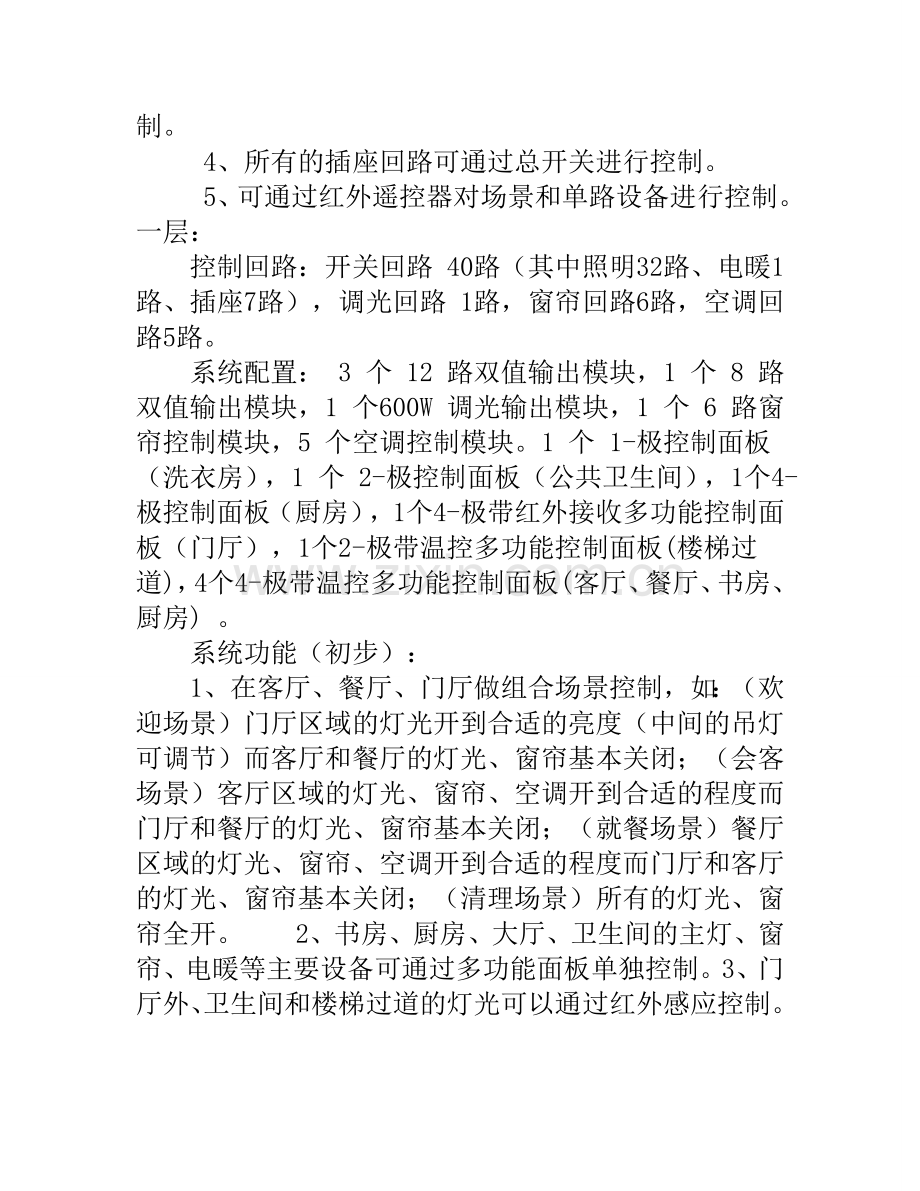

一层：
　　控制回路：开关回路 40路（其中照明32路、电暖1路、插座7路），调光回路 1路，窗帘回路6路，空调回路5路。
　　系统配置： 3 个 12 路双值输出模块，1 个 8 路双值输出模块，1 个600W 调光输出模块，1 个 6 路窗帘控制模块，5 个空调控制模块。1 个 1-极控制面板（洗衣房），1 个 2-极控制面板（公共卫生间），1个4-极控制面板（厨房），1个4-极带红外接收多功能控制面板（门厅），1个2-极带温控多功能控制面板(楼梯过道)，4个4-极带温控多功能控制面板(客厅、餐厅、书房、厨房) 。
　　系统功能（初步）：
　　1、在客厅、餐厅、门厅做组合场景控制，如：（欢迎场景）门厅区域的灯光开到合适的亮度（中间的吊灯可调节）而客厅和餐厅的灯光、窗帘基本关闭；（会客场景）客厅区域的灯光、窗帘、空调开到合适的程度而门厅和餐厅的灯光、窗帘基本关闭；（就餐场景）餐厅区域的灯光、窗帘、空调开到合适的程度而门厅和客厅的灯光、窗帘基本关闭；（清理场景）所有的灯光、窗帘全开。　　2、书房、厨房、大厅、卫生间的主灯、窗帘、电暖等主要设备可通过多功能面板单独控制。3、门厅外、卫生间和楼梯过道的灯光可以通过红外感应控制。4、所有的插座回路可通过总开关进行控制。5、在大厅可通过红外遥控器对场景和单路设备进行控制。
二层：
　　控制回路：开关回路27路（其中照明19路、电暖3路、插座5路），调光回路3路，窗帘回路3路，空调回路5路。
　　系统配置： 2 个 12 路双值输出模块，1 个 8 路双值输出模块，1 个0-10V 控制输出模块，1 个 2 路 300W 调光模块，1 个 4 路窗帘控制模块，5 个空调控制模块。1 个 2-极控制面板（公共卫生间），1个4-极控制面板（次卧左卫生间），1个4-极多功能控制面板（主卧），1个2-极带温控多功能控制面板(楼梯过道)，4个4-极带温控多功能控制面板(主卧、主卫、次卧左、次卧右) 。
　　系统功能（初步）：
　　1、在主卧做组合场景控制，如：（清理场景）主卧的灯光、窗帘全开(两路可调节)，电暖、空调关闭；（影视场景）主卧的灯光调节到合适的亮度、窗帘关闭，电暖、空调运行；（睡眠场景）主卧的灯光调节到合适的亮度、窗帘关闭，空调运行在夜间模式。　　2、其它房间的主灯、窗帘、电暖等主要设备可通过多功能面板单独控制，也可根据需要组成场景控制。
　　3、卫生间和楼梯过道的灯光可以通过红外感应控制。
　　4、所有的插座回路可通过总开关进行控制。
　　5、可通过红外遥控器对场景和单路设备进行控制。
