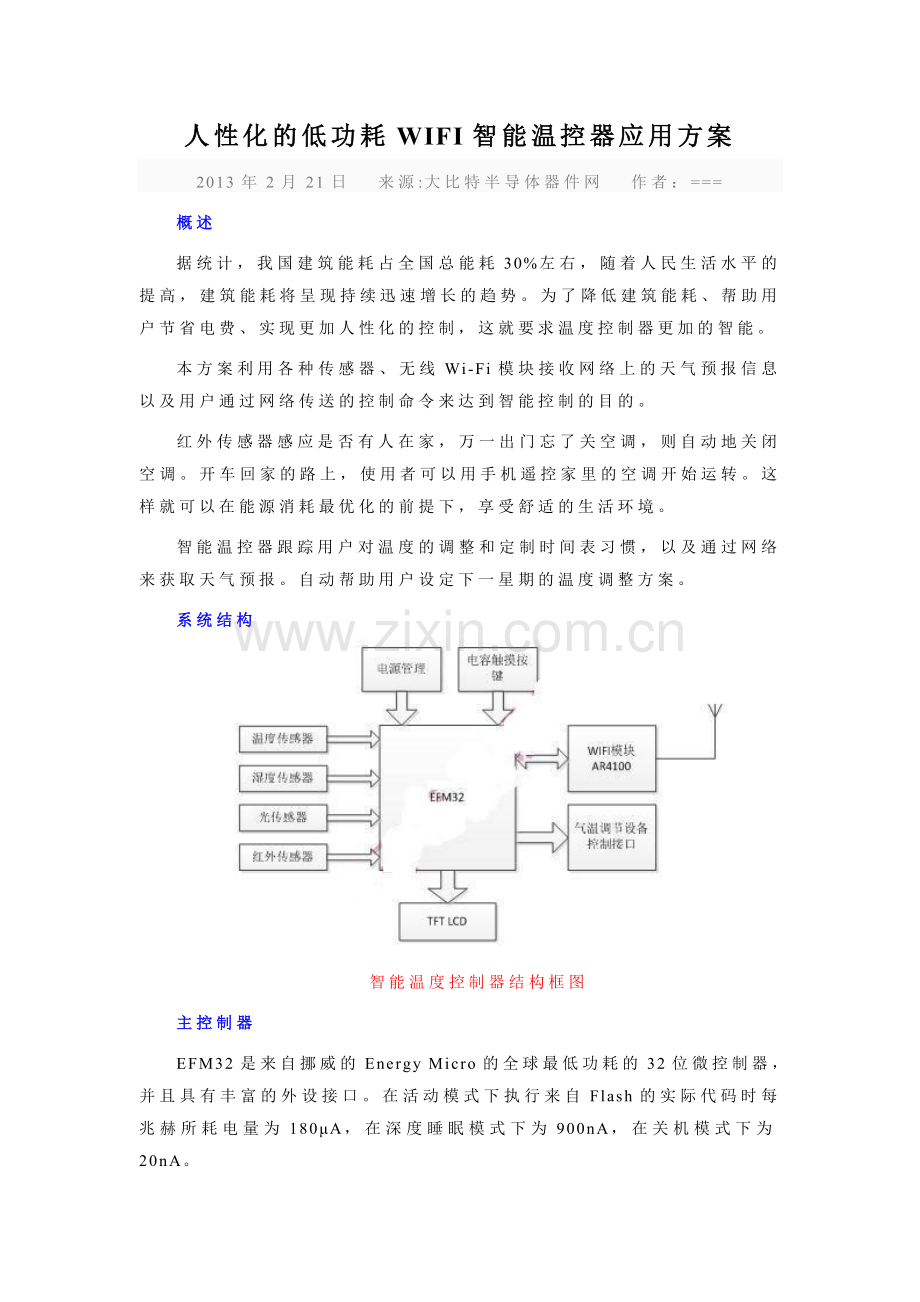

人性化的低功耗WIFI智能温控器应用方案2013年2月21日来源:大比特半导体器件网作者：=概述据统计，我国建筑能耗占全国总能耗30%左右，随着人民生活水平的提高，建筑能耗将呈现持续迅速增长的趋势。为了降低建筑能耗、帮助用户节省电费、实现更加人性化的控制，这就要求温度控制器更加的智能。本方案利用各种传感器、无线Wi-Fi模块接收网络上的天气预报信息以及用户通过网络传送的控制命令来达到智能控制的目的。红外传感器感应是否有人在家，万一出门忘了关空调，则自动地关闭空调。开车回家的路上，使用者可以用手机遥控家里的空调开始运转。这样就可以在能源消耗最优化的前提下，享受舒适的生活环境。智能温控器跟踪用户对温度的调整和定制时间表习惯，以及通过网络来获取天气预报。自动帮助用户设定下一星期的温度调整方案。系统结构智能温度控制器结构框图主控制器EFM32是来自挪威的Energy Micro的全球最低功耗的32位微控制器，并且具有丰富的外设接口。在活动模式下执行来自Flash的实际代码时每兆赫所耗电量为180A，在深度睡眠模式下为900nA，在关机模式下为20nA。电容触摸按键EFM32特有的LESENSE模块，使得用户在外围硬件上仅使用几个PCB上的铜箔即可实现触摸电容的功能，免除了机械按键长时间开关老化的问题，大大提升了产品的档次。TFT LCD显示EFM32内部自带了TFT的驱动，可以直接驱动TFT LCD，使智能温度控制器能更清晰地显示更多的客户定制化信息AR4100无线Wi-Fi模块AR4100是来自美国高通的802.11n Wi-Fi转SPI芯片。节电模式下，电流消耗仅为5uA;唤醒时间仅为2.2ms。方案优势对比于传统的恒温控制器，智能温控器实现了智能化、人性化的智能温度调控，可以达到更低的功耗，节约了电费。在能源消耗最优化的前提下，享受舒适的生活环境。
