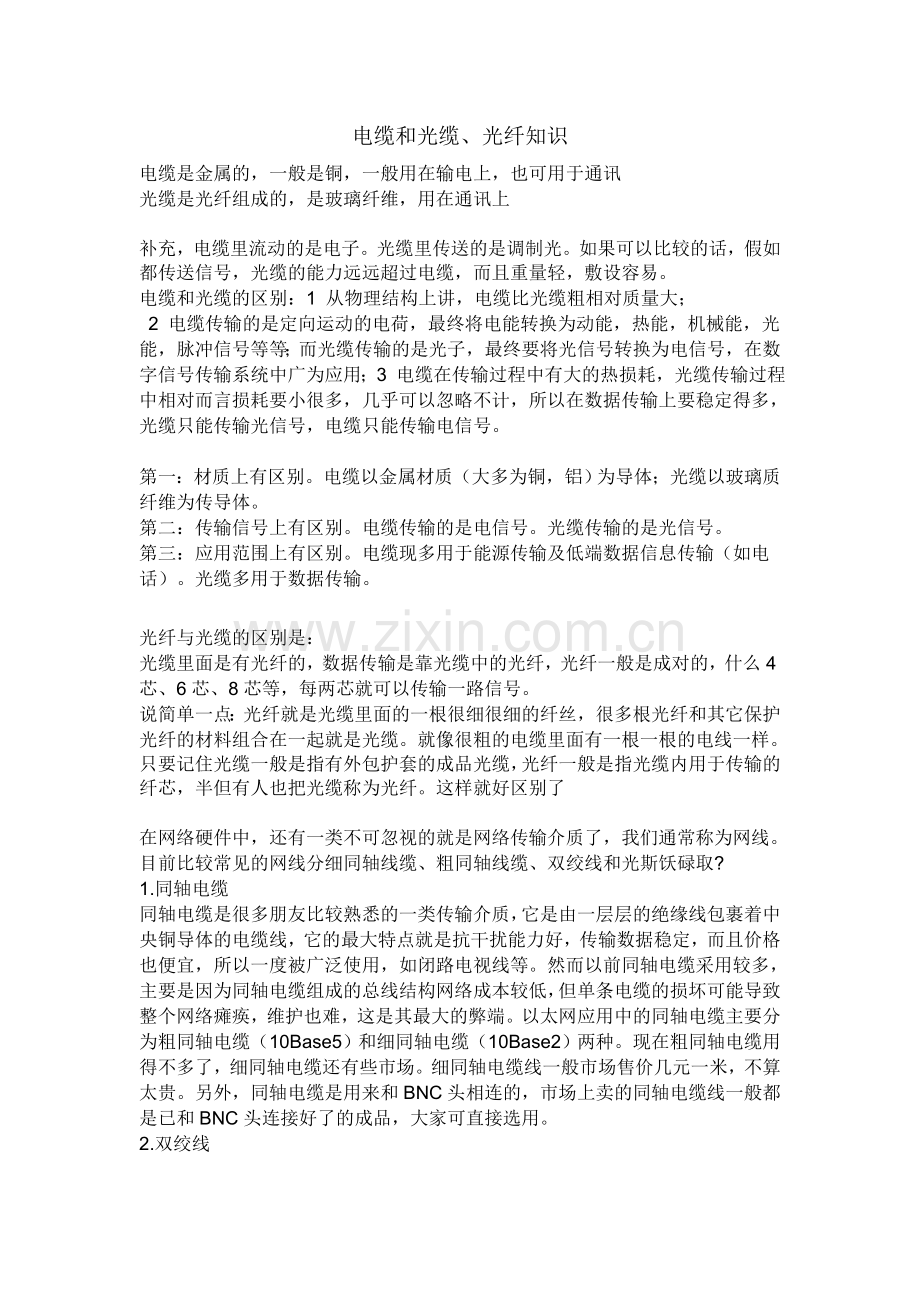

电缆和光缆、光纤知识
电缆是金属的，一般是铜，一般用在输电上，也可用于通讯
光缆是光纤组成的，是玻璃纤维，用在通讯上

补充，电缆里流动的是电子。光缆里传送的是调制光。如果可以比较的话，假如都传送信号，光缆的能力远远超过电缆，而且重量轻，敷设容易。
电缆和光缆的区别：1 从物理结构上讲，电缆比光缆粗相对质量大；
2 电缆传输的是定向运动的电荷，最终将电能转换为动能，热能，机械能，光能，脉冲信号等等；而光缆传输的是光子，最终要将光信号转换为电信号，在数字信号传输系统中广为应用；3 电缆在传输过程中有大的热损耗，光缆传输过程中相对而言损耗要小很多，几乎可以忽略不计，所以在数据传输上要稳定得多，光缆只能传输光信号，电缆只能传输电信号。

第一：材质上有区别。电缆以金属材质（大多为铜，铝）为导体；光缆以玻璃质纤维为传导体。
第二：传输信号上有区别。电缆传输的是电信号。光缆传输的是光信号。
第三：应用范围上有区别。电缆现多用于能源传输及低端数据信息传输（如电话）。光缆多用于数据传输。
分享给你的朋友吧：
· i贴吧
· 新浪微博
· 腾讯微博
· QQ空间
· 人人网
· 豆瓣
· MSN
对我有帮助

光纤与光缆的区别是：
光缆里面是有光纤的，数据传输是靠光缆中的光纤，光纤一般是成对的，什么4芯、6芯、8芯等，每两芯就可以传输一路信号。
说简单一点：光纤就是光缆里面的一根很细很细的纤丝，很多根光纤和其它保护光纤的材料组合在一起就是光缆。就像很粗的电缆里面有一根一根的电线一样。
只要记住光缆一般是指有外包护套的成品光缆，光纤一般是指光缆内用于传输的纤芯，半但有人也把光缆称为光纤。这样就好区别了

在网络硬件中，还有一类不可忽视的就是网络传输介质了，我们通常称为网线。目前比较常见的网线分细同轴线缆、粗同轴线缆、双绞线和光斯饫碌取?
1.同轴电缆
同轴电缆是很多朋友比较熟悉的一类传输介质，它是由一层层的绝缘线包裹着中央铜导体的电缆线，它的最大特点就是抗干扰能力好，传输数据稳定，而且价格也便宜，所以一度被广泛使用，如闭路电视线等。然而以前同轴电缆采用较多，主要是因为同轴电缆组成的总线结构网络成本较低，但单条电缆的损坏可能导致整个网络瘫痪，维护也难，这是其最大的弊端。以太网应用中的同轴电缆主要分为粗同轴电缆（10Base5）和细同轴电缆（10Base2）两种。现在粗同轴电缆用得不多了，细同轴电缆还有些市场。细同轴电缆线一般市场售价几元一米，不算太贵。另外，同轴电缆是用来和BNC头相连的，市场上卖的同轴电缆线一般都是已和BNC头连接好了的成品，大家可直接选用。
2.双绞线

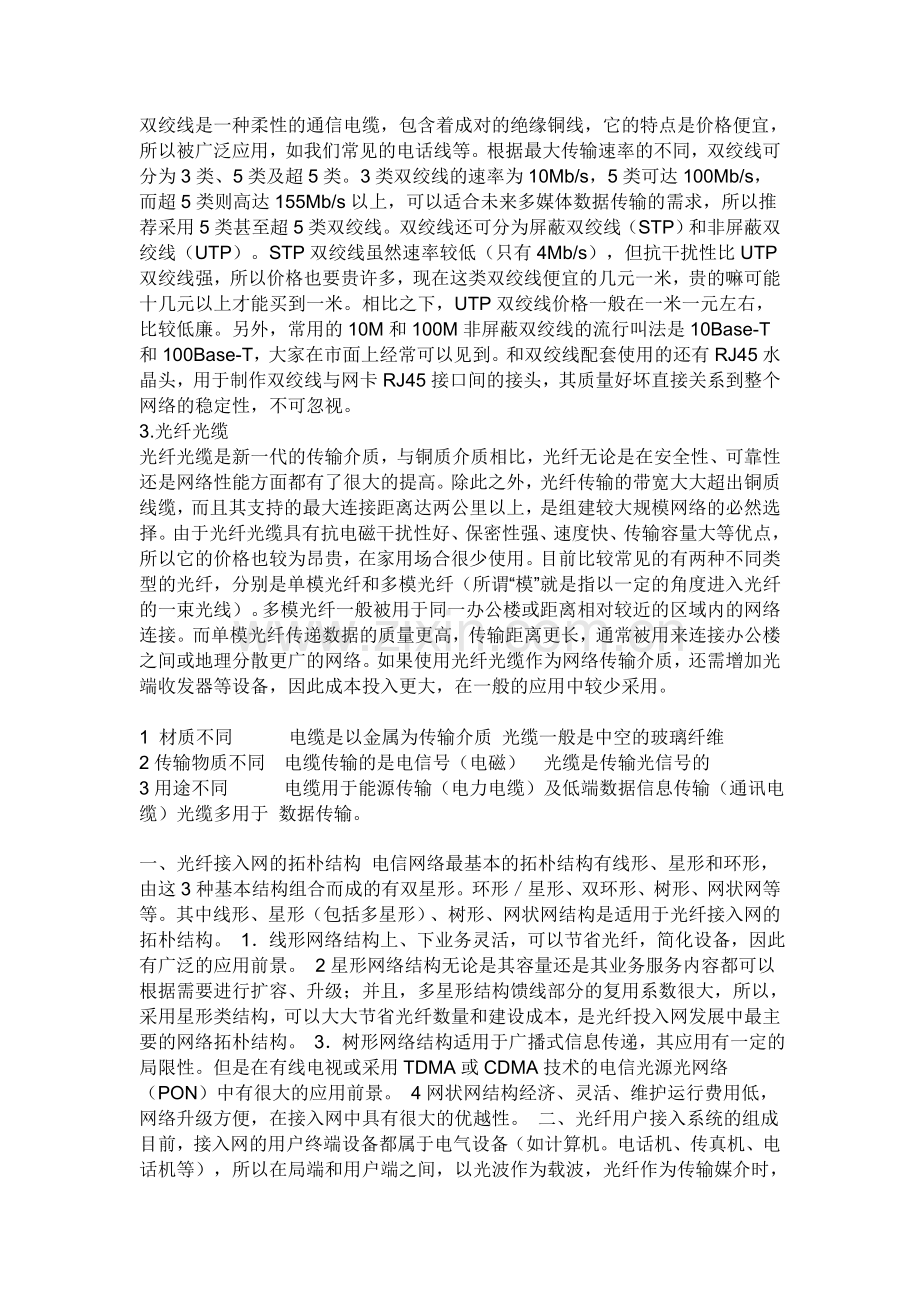

双绞线是一种柔性的通信电缆，包含着成对的绝缘铜线，它的特点是价格便宜，所以被广泛应用，如我们常见的电话线等。根据最大传输速率的不同，双绞线可分为3类、5类及超5类。3类双绞线的速率为10Mb/s，5类可达100Mb/s，而超5类则高达155Mb/s以上，可以适合未来多媒体数据传输的需求，所以推荐采用5类甚至超5类双绞线。双绞线还可分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。STP双绞线虽然速率较低（只有4Mb/s），但抗干扰性比UTP双绞线强，所以价格也要贵许多，现在这类双绞线便宜的几元一米，贵的嘛可能十几元以上才能买到一米。相比之下，UTP双绞线价格一般在一米一元左右，比较低廉。另外，常用的10M和100M非屏蔽双绞线的流行叫法是10Base-T和100Base-T，大家在市面上经常可以见到。和双绞线配套使用的还有RJ45水晶头，用于制作双绞线与网卡RJ45接口间的接头，其质量好坏直接关系到整个网络的稳定性，不可忽视。
3.光纤光缆
光纤光缆是新一代的传输介质，与铜质介质相比，光纤无论是在安全性、可靠性还是网络性能方面都有了很大的提高。除此之外，光纤传输的带宽大大超出铜质线缆，而且其支持的最大连接距离达两公里以上，是组建较大规模网络的必然选择。由于光纤光缆具有抗电磁干扰性好、保密性强、速度快、传输容量大等优点，所以它的价格也较为昂贵，在家用场合很少使用。目前比较常见的有两种不同类型的光纤，分别是单模光纤和多模光纤（所谓“模”就是指以一定的角度进入光纤的一束光线）。多模光纤一般被用于同一办公楼或距离相对较近的区域内的网络连接。而单模光纤传递数据的质量更高，传输距离更长，通常被用来连接办公楼之间或地理分散更广的网络。如果使用光纤光缆作为网络传输介质，还需增加光端收发器等设备，因此成本投入更大，在一般的应用中较少采用。

1 材质不同 电缆是以金属为传输介质 光缆一般是中空的玻璃纤维
2传输物质不同 电缆传输的是电信号（电磁） 光缆是传输光信号的
3用途不同 电缆用于能源传输（电力电缆）及低端数据信息传输（通讯电缆）光缆多用于 数据传输。

一、光纤接入网的拓朴结构 电信网络最基本的拓朴结构有线形、星形和环形，由这3种基本结构组合而成的有双星形。环形／星形、双环形、树形、网状网等等。其中线形、星形（包括多星形）、树形、网状网结构是适用于光纤接入网的拓朴结构。 1．线形网络结构上、下业务灵活，可以节省光纤，简化设备，因此有广泛的应用前景。 2星形网络结构无论是其容量还是其业务服务内容都可以根据需要进行扩容、升级；并且，多星形结构馈线部分的复用系数很大，所以，采用星形类结构，可以大大节省光纤数量和建设成本，是光纤投入网发展中最主要的网络拓朴结构。 3．树形网络结构适用于广播式信息传递，其应用有一定的局限性。但是在有线电视或采用TDMA或CDMA技术的电信光源光网络（PON）中有很大的应用前景。 4网状网结构经济、灵活、维护运行费用低，网络升级方便，在接入网中具有很大的优越性。 二、光纤用户接入系统的组成 目前，接入网的用户终端设备都属于电气设备（如计算机。电话机、传真机、电话机等），所以在局端和用户端之间，以光波作为载波，光纤作为传输媒介时，在两端都要进行光信号与电信号之间的转换。光通信系统的组成主要有光源、光纤、光检测器。 发端的光源在电信号的作用下，发出与之时应的光信号，完成电／光转换的任务。常用的光源有半导体激光二极管和半导体发光二极管。 接收端收到从发端经过光纤送来的光载波时，首先由光检测器把收到的光信号转换成对应的电信号，再经过放大均衡，还原成所需要的电信号。可见，光检测器是光信号接收的关键器件。在光纤通信中，常用的光检测器有PIN光电二极管和雪崩光电二极管。 光纤在信号的传输过程中起着媒介的作用。光纤按其传输模式可分为单模光纤和多模光纤。在光纤中只能传送一个模式时称为单模光纤，同时传送多个模式时称为多模光纤。目前，在光纤通信系统中使用的载波波长有3个：0.85pm、1.31pm、1.55pm。第1代光纤通信系统使用的是0.85pm波长，多模光纤；第2、3代光纤通信系统使用的是1.31pm 波长，多模光纤和单模光纤；最新的第4代光纤通信系统是用1.55pm波长，单模光纤。光纤的工作频带宽，传送的信号频率高，能满足全业务传输的需要。

光缆一般是指有外包护套的成品光缆，光纤一般是指光缆内用于传输的纤芯，半但有人也把光缆称为光纤

光纤是借助光缆传输信号。光缆也指光纤、
多模为62.5-125或50-125，传输距离近
单模为9-125传输距离远。、最好容易区分的解释
