iPhone更换home键.doc

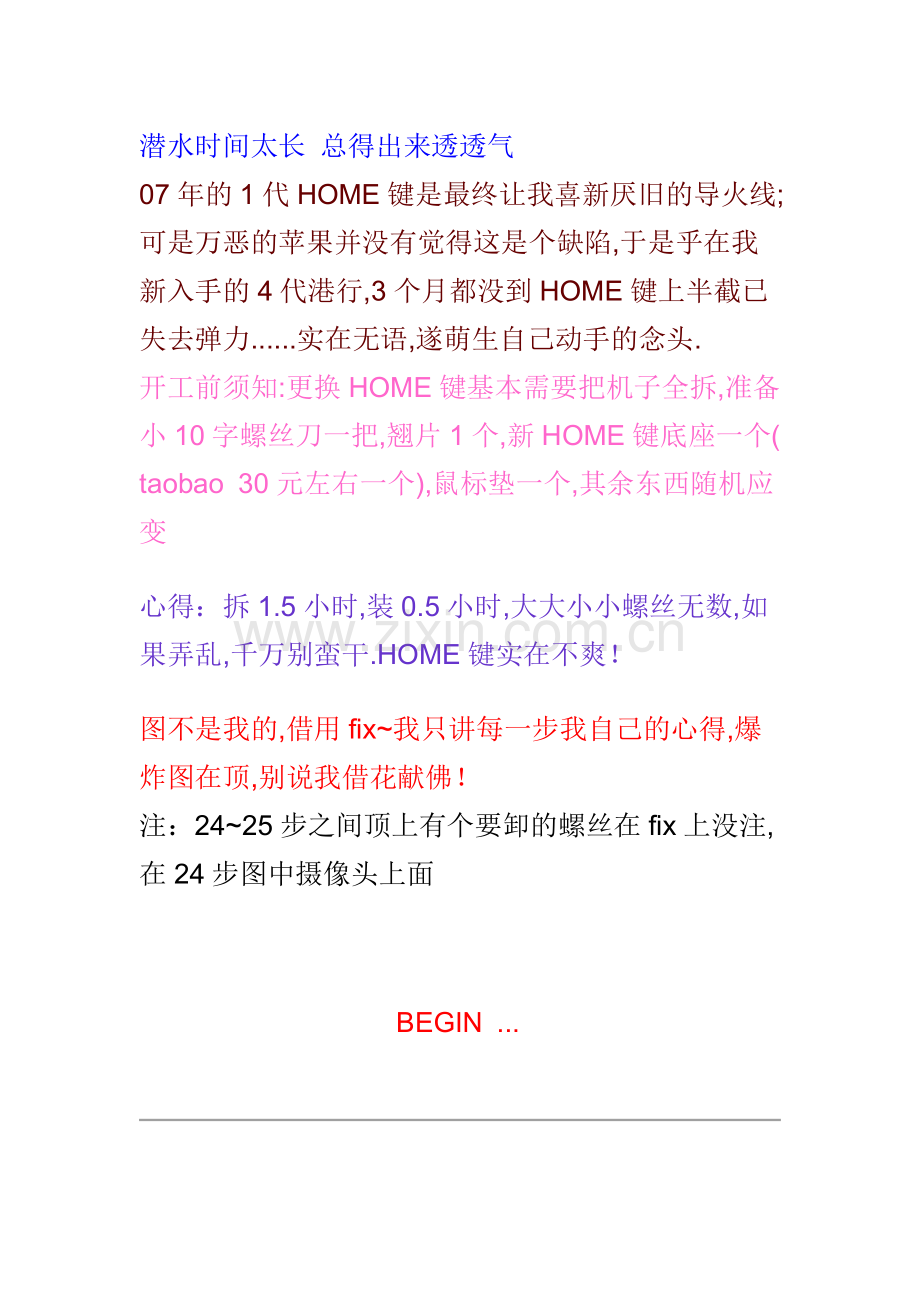

潜水时间太长 总得出来透透气
07年的1代HOME键是最终让我喜新厌旧的导火线;可是万恶的苹果并没有觉得这是个缺陷,于是乎在我新入手的4代港行,3个月都没到HOME键上半截已失去弹力......实在无语,遂萌生自己动手的念头.
开工前须知:更换HOME键基本需要把机子全拆,准备小10字螺丝刀一把,翘片1个,新HOME键底座一个(taobao 30元左右一个),鼠标垫一个,其余东西随机应变

心得：拆1.5小时,装0.5小时,大大小小螺丝无数,如果弄乱,千万别蛮干.HOME键实在不爽！

图不是我的,借用fix~我只讲每一步我自己的心得,爆炸图在顶,别说我借花献佛！
注：24~25步之间顶上有个要卸的螺丝在fix上没注,在24步图中摄像头上面

BEGIN ...

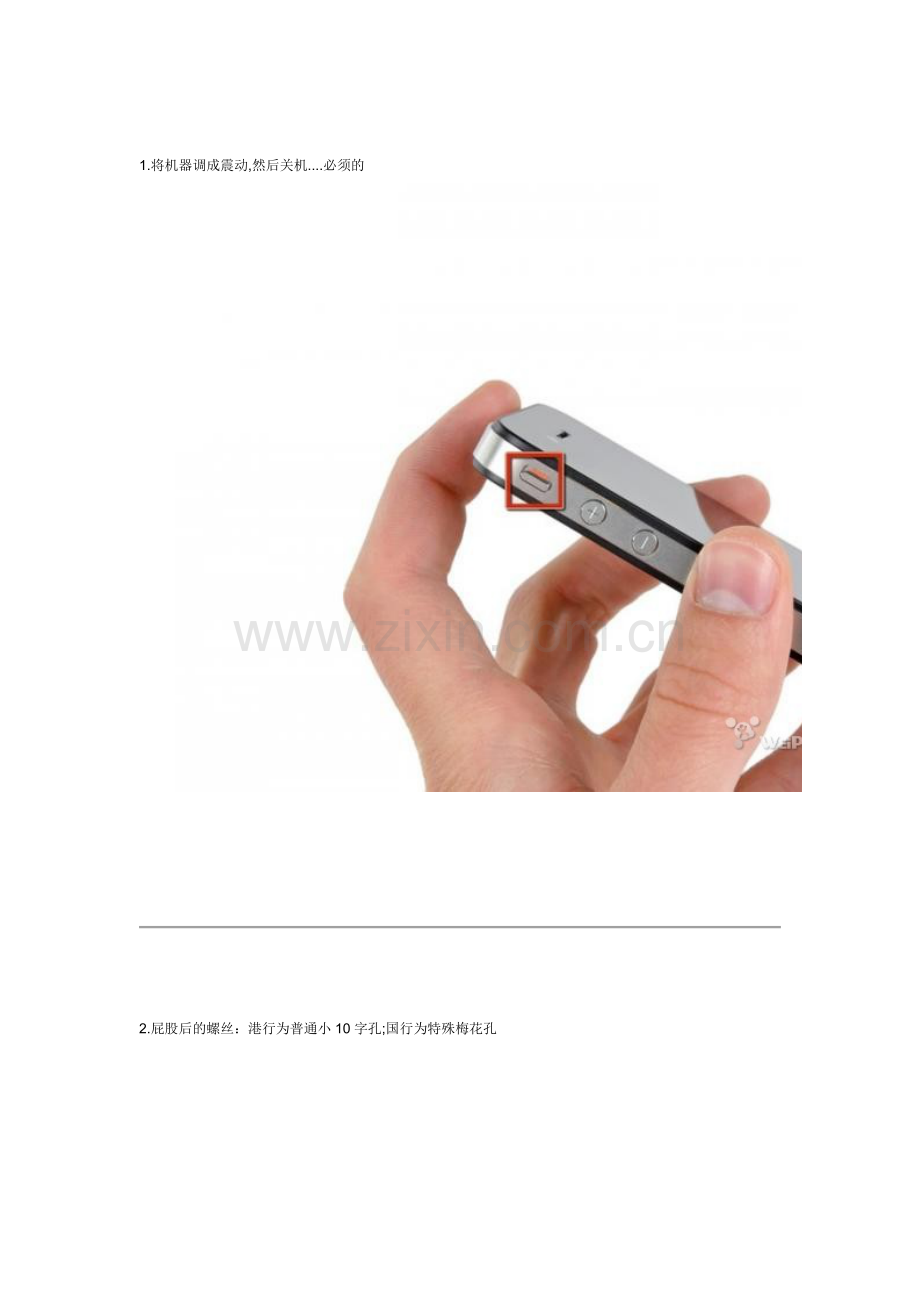

1.将机器调成震动,然后关机....必须的

2.屁股后的螺丝：港行为普通小10字孔;国行为特殊梅花孔

3.把后盖向上推

4.后盖与机身分离

5.按图卸下螺丝

6.将电源插口的压片卸下

7.将电池卸下,背后可能有胶,用撬片...

8.将SIM卡连同底座一起取出

9.如图卸下压片,注意左右螺丝大小区分!

10.将数据线插口拔出,别蛮干~用指甲从四周开始

11.将数据线先向后再向外剥离,白色部分可能有胶

12.将天线接线柱分离

13.卸下螺丝

14.卸下螺丝后安次序摆放

15.从边开始讲底板卸下

16.把摄像头下的模块卸下

17.可用吹风机现将白色拆机验证点烘热后取下,再把主板螺丝卸下

18.卸下后依然按顺序摆放

19.这个螺丝比较怪异,可寻求1字螺丝刀...

20.将主板按照从下往上的手势卸下,安装时倒序;不然安装后总感觉不平顺.....

21.卸下螺丝

22. 继续卸...

23.继续卸...

24.非常小的螺丝...依然卸...

25.三个螺丝

26.这个螺丝有点难拆的,我用的是修眼镜的那种短螺丝刀

27.另外一边的小螺丝

28.继续继续~~

29.我认为最难的地方就是这里...
(1)切入点是开机键到MIC孔中间部分
(2)因为背后涂胶,吸盘无效
(3)只要有一丝缝隙,即可将指甲塞入,然后用撬片塞入
(4)千万别蛮干,如有需要可从背面借力

30.把前屏剥离

31.把数据线穿过中间的基板,把前屛卸下

32.将HOME键的数据插口剥离

33.在反面将HOME键总成底座剥离

34.取下HOME总成

35.用吹风机将HOME按钮烘下,换上新底座后即可.

THE END
