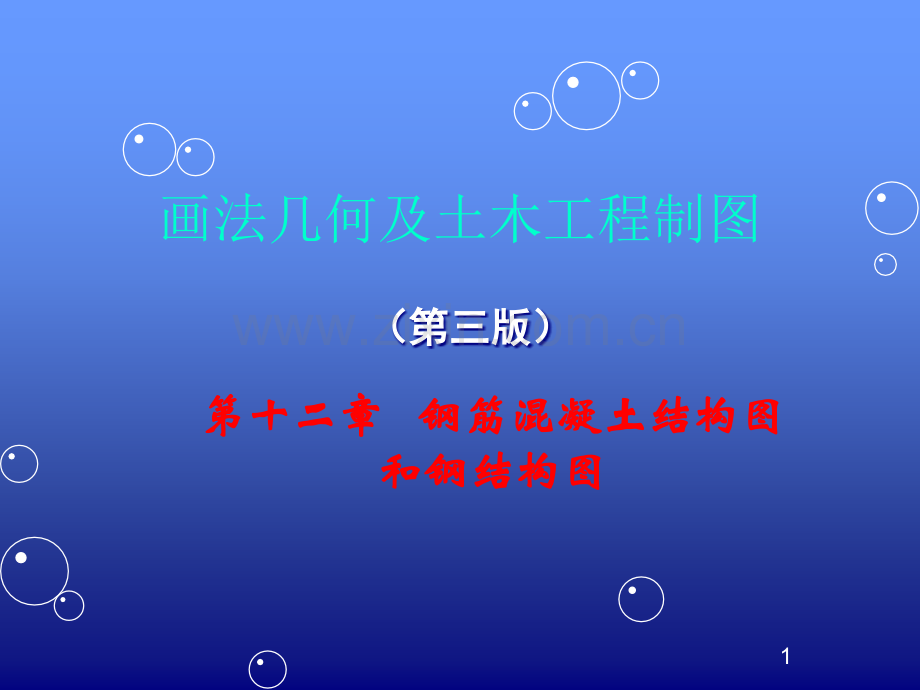

1画法几何及土木工程制图第十二章第十二章 钢筋混凝土结构图钢筋混凝土结构图和钢结构图和钢结构图 （第三版）（第三版）2目 录12-1 12-1 12-1 12-1 钢钢钢钢筋混凝土筋混凝土筋混凝土筋混凝土结结结结构的基本知构的基本知构的基本知构的基本知识识识识12-2 12-2 12-2 12-2 钢钢钢钢筋混凝土筋混凝土筋混凝土筋混凝土结结结结构的构的构的构的图图图图示方法示方法示方法示方法12-3 12-3 12-3 12-3 钢钢钢钢筋混凝土筋混凝土筋混凝土筋混凝土结结结结构构件构构件构构件构构件图图图图的的的的阅读阅读阅读阅读12-4 12-4 12-4 12-4 钢钢钢钢筋混凝土筋混凝土筋混凝土筋混凝土结结结结构构构构图图图图的改革及平法概念的改革及平法概念的改革及平法概念的改革及平法概念12-5 12-5 12-5 12-5 钢结钢结钢结钢结构构件构构件构构件构构件图图图图12-6 12-6 12-6 12-6 用用用用AutoCADAutoCADAutoCADAutoCAD绘绘绘绘制制制制钢钢钢钢筋混凝土构件筋混凝土构件筋混凝土构件筋混凝土构件图图图图312-1 钢筋混凝土结构的基本知识 房屋建筑、水工建筑、道路桥梁建筑等土木工程，都要由各种受力构件组成结构系统，以承担自重和加在建筑物上的各种荷载。由钢筋混凝土制成的构件，如钢筋混凝土梁、柱、盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢筋混凝土轨枕等，称为钢筋混凝土构件。表达构件的图称为构件图，表达结构系统的图称为结构布置图，两者统称为结构图。本章主要介绍构件图。4单层厂房结构单层厂房结构5一般建筑结构一般建筑结构612-1 钢筋混凝土结构的基本知识混凝土混凝土钢筋钢筋钢筋混凝土拉力拉力压力压力712-1 钢筋混凝土结构的基本知识钢筋混凝土构件的制作过程：钢筋混凝土构件的制作过程：下料：先将不同直径的钢筋按照需要的长度截断。钢筋加工：根据设计要求进行弯曲成型。钢筋安装：将弯曲后的成型钢筋绑扎或焊接在一起形成钢筋 骨架。浇注：将钢筋骨架置于模板内，浇注混凝土（水泥、砂、碎 石、水及各种添加剂的混合物）。养护：保持构件湿润，待混凝土凝固后拆模即成。预应力钢筋混凝土构件：通过对钢筋的预先张拉，预加给混 凝土一定的压力以提高构件的强度 和抗裂性能。812-2 钢筋混凝土结构的图示方法 一、钢筋混凝土构件图的内容一、钢筋混凝土构件图的内容 模板图：模板图：即构件的外形图。对于形状简单的构件，可不必单独画模板图模板图。（点击此处看模板图）配筋图：配筋图：主要表达钢筋在构件中的分布情况，通常有配配筋平面图、配筋立面图、配筋断面图筋平面图、配筋立面图、配筋断面图等。配筋图是钢筋混凝土构件图中不可缺少的图。必要时，还要把钢筋图中的各号钢筋分别“抽”出来，画成钢筋详图钢筋详图（也称成型图成型图），并列出钢筋表钢筋表。（点击此处看配筋图）9柱的模板及配筋图（点击此处返回）（点击此处返回）1012-2 钢筋混凝土结构的图示方法 钢筋在混凝土中不是单根游离放置的，而是将各钢筋用铁丝绑扎或焊接成钢筋骨架或网片。受力钢筋：承受构件内力的 主要钢筋。架立钢筋：起架立作用，以 构成钢筋骨架。箍筋：固定各钢筋的位置并 承受剪力。1112-2 钢筋混凝土结构的图示方法分布钢筋：用于板式结构中，将板面承受的力分 配给受力钢筋，并 防止混凝土开裂，同时也起固定受力 钢筋位置的作用。其他钢筋：如为了吊装用的吊 环和为构造要求而 设置的预埋件等。1212-2 钢筋混凝土结构的图示方法 二、配筋图中钢筋的一般表示方法二、配筋图中钢筋的一般表示方法 1.1.图线图线 钢筋不按实际投影绘制，只用单线条表示。为突出钢筋，在配筋图中，可见的钢筋应用粗实线绘制；钢筋的横断面用涂黑的圆点表示；不可见的钢筋用粗虚线、预应力钢筋用粗双点画线绘制。绘制钢筋的粗实线和表示钢筋横断面的涂黑圆点没有线宽和大小的变化，即它们不代表钢筋直径的大小。1312-2 钢筋混凝土结构的图示方法 2.2.钢筋的编号钢筋的编号 构件内的各种钢筋应予以编号，以便于识别。编号采用阿拉伯数字，写在直径为6mm的细线圆圈中。1412-2 钢筋混凝土结构的图示方法 3.3.钢筋的种类与代号钢筋的种类与代号 普通钢筋分为四类，如下表所示。每种钢筋都有自己的符号，在图上标注钢筋时它就是钢筋的代号。1512-2 钢筋混凝土结构的图示方法 4.4.钢筋的标注钢筋的标注 钢筋的编号、符号、直径及该编号钢筋在该构件中的根数或间距等，都可直接标注在钢筋线上。如果注写的位如果注写的位置不够，可以用引置不够，可以用引出线引出来注写。出线引出来注写。1612-2 钢筋混凝土结构的图示方法 5.5.钢筋的保护层钢筋的保护层 为保护钢筋不被锈蚀，钢筋不能裸露于构件外，要有一定厚度的混凝土作为保护层保护层。保护层还起防火及增加混凝土对钢筋的握裹力的作用。保护层的尺寸有规定，例如对于室内正常环境，C25C45级混凝土梁的最小保护层为25，等等。1712-2 钢筋混凝土结构的图示方法 6.6.钢筋的图例钢筋的图例 构件中的钢筋有直的、弯的、带钩的、不带钩的等，在图中需用图例表示清楚。右表列出了一般钢筋的常用图例。1812-2 钢筋混凝土结构的图示方法 三、配筋平面、立面、断面图的绘制三、配筋平面、立面、断面图的绘制 1.1.配筋平面图配筋平面图 对于钢筋混凝土板，通常只用一个平面图表示其配筋情况。1912-2 钢筋混凝土结构的图示方法 如图所示的现浇钢筋混凝土双向配筋板，便仅用了一个配筋平面图来表达。图中、号钢筋是两端带有向上弯起的半圆弯钩的受力钢筋，钢筋种类为HPB235，直径8 mm，间距均为150 mm（平面图上弯向上方或左方表示钢筋位于底层）。2012-2 钢筋混凝土结构的图示方法 号钢筋是两端带有向下直角弯钩的构造钢筋，在板的上层，直径为8 mm，钢筋种类为HPB235，间距200 mm，伸入支座的部分用尺寸注出；号钢筋是中间支座的负弯矩钢筋，在板的上层，直径8 mm，钢筋种类为HPB235，间距150 mm，跨过支座的长度用尺寸标注出来。2112-2 钢筋混凝土结构的图示方法 若是现浇的单向板，习惯上在配筋平面图中不画出分布筋，因为分布筋一般为直筋，其作用主要是固定受力筋和构造筋的位置，不需计算，施工时可根据具体情况放置，一般是8 250300。2212-2 钢筋混凝土结构的图示方法 2.2.配筋立面图和配筋立面图和断面图断面图 比较细长的构件（如梁、柱）的钢筋，常用配筋立面图并配合若干配筋断面图表达。右面是一单跨简支梁的配筋图。2312-2 钢筋混凝土结构的图示方法配筋图示例2412-2 钢筋混凝土结构的图示方法 配筋图示例续：图中xL（150250）是该梁的配筋立面图。梁的轮廓线采用细实线绘制，用粗实线画出各号钢筋的纵向位置、弯起筋的弯起部位、箍筋的排列及其间距。全部钢筋均予以编号，共有四种钢筋：、号钢筋。2512-2 钢筋混凝土结构的图示方法 配筋图示例续：立面图下部画钢筋成型图，从构件的最上部的钢筋开始依次排列，并与立面图中的同号钢筋对齐。2612-2 钢筋混凝土结构的图示方法 配筋图示例续：图中1-1、2-2 是该梁的两个配筋断面图。一般断面图所用的比例比立面图大。断面轮廓用细实线绘制，断面内不再画混凝土的材料图例。由于布置图面的需要，号钢筋的成型图画在了断面图的右方。2712-2 钢筋混凝土结构的图示方法 配筋图示例续：为了便于统计用料，在传统的钢筋图上常画出钢筋表。提示：在图中各种弯钩及保护层的大小，可凭估计画出，不需精确度量。2812-2 钢筋混凝土结构的图示方法 3.3.钢筋图的尺寸标注钢筋图的尺寸标注 钢筋图上尺寸的注写形式与其他工程图相比有明显的特点。（1）对于构件外形尺寸、构件轴线的定位尺寸、钢筋的定位尺寸等，采用普通的尺寸标注方式标注。2912-2 钢筋混凝土结构的图示方法 （2）钢筋的数量、品种、直径以及均匀分布的钢筋间距等，通常与钢筋编号集中在一起用引出线标注。3012-2 钢筋混凝土结构的图示方法 （3）钢筋成型的分段长度直接顺着钢筋写在一旁，不画尺寸线；钢筋的弯起角度常按分量形式注写，注出水平及竖直方向的分量长度。3112-2 钢筋混凝土结构的图示方法 （4）弯起钢筋，其下料长度为外包尺寸。钢筋两端半圆形弯钩长度按6.25倍该钢筋直径计算。箍筋详图反映其成型尺寸，一般指内缘尺寸。3212-3 钢筋混凝土结构构件图的阅读 阅读钢筋混凝土构件图的要点是：阅读钢筋混凝土构件图的要点是：(1)弄清该构件的名称、绘图比例以及有关施工、材料等方面的技术要求。(2)弄清构件的外形和尺寸。(3)弄清构件中各号钢筋的位置、形状、尺寸、品种、直径和数量。(4)弄清各钢筋间的相对位置及钢筋骨架在构件中的位置。3312-3 钢筋混凝土结构构件图的阅读 读图示例：单层工业厂房的预制钢筋混凝土柱的结构图读图示例：单层工业厂房的预制钢筋混凝土柱的结构图 图中共画了三种图，即模板图、配筋图和埋件图。模板图只有一个立面图，断面的外形在配筋断面图中表达。柱的配筋由一个配筋立面图和三个配筋断面图1-1、2-2、3-3 表达。钢筋表是配筋图的重要补充。模板立面图中标有三个埋件的位置，它们的构造详图画在图幅的右上角。343512-4钢筋混凝土结构图的改革及平法概念 少画图、简化图、多使用标准图，是设计和制图的改革方向。少画图、简化图、多使用标准图，是设计和制图的改革方向。建筑结构施工图平面整体设计方法，简称平法平法，就是这种改革的成果之一。平法的基本概念是，把结构构件的有关尺寸和配筋等要素，按一定规则直接标注在反映各类构件总体布置的结构平面图上，再与图集中构件的标准详图相配合，就构成一套完整的混凝土结构图。其中，在柱上施行的平法叫柱平法柱平法，对梁的称梁平法梁平法，对（剪力）墙的称墙平法墙平法。平法不仅能提高设计效率，并且由于它产生的图纸的统一性强、简约性强等优点，给工程的施工也带来了方便。平法只适用于房屋的建筑结构中，对于桥梁、隧道、涵洞、水工等建筑物不适用。3612-5 钢结构构件图桥梁、大跨及超高层房屋建筑、特殊构筑物如电视发射塔等，可采用钢结构。钢结构具有强度高、占空间小、安全可靠、便于制作安装等优点。钢结构构件由型钢经焊接或用螺栓、铆钉连接而成。钢结构构件图主要应表达型钢的种类、形状、尺寸以及连接方式等有关内容。表达方法除图形外，还要标记国标规定的各种符号、代号、图例。3712-5 钢结构构件图一、型钢和螺栓、孔、电焊铆钉一、型钢和螺栓、孔、电焊铆钉 1 1常用型钢及其标注常用型钢及其标注钢结构用的钢材，是按国家标准轧制的型钢。下面列出了几个常用建筑型钢的种类及标注方法。3812-5 钢结构构件图2 2螺栓、孔、电焊铆钉图例螺栓、孔、电焊铆钉图例钢结构构件图中的螺栓、孔、电焊铆钉，应按下表规定的图例绘制。3912-5 钢结构构件图续表4012-5 钢结构构件图二、焊缝代号及标注二、焊缝代号及标注两型钢焊接时的接头型式，可分为：对接接头、T形接头、角接接头和搭接接头。型钢熔接处称为焊缝。按焊缝结合型式分为对接焊缝、角焊缝和点焊缝三种。4112-5 钢结构构件图在钢结构图中，必须把焊接接头型式、焊缝型式、位置和有关尺寸标注清楚，有时还要注明施焊方法等。这些内容是用焊缝符号表达的。1 1指引线指引线 指引线一般由箭头和两条基准线（一条细实线，一条细虚线）组成。4212-5 钢结构构件图2 2基本符号及其使用基本符号及其使用基本符号是表示焊缝横截面形状的符号，它采用近似于焊缝横截面实际形状的符号表示。4312-5 钢结构构件图3 3焊缝基本符号相对于基准线的位置焊缝基本符号相对于基准线的位置在标注焊缝符号时，如箭头指向施焊面，则焊缝符号应在基准线的实线一侧。若欲标注的是箭头所指的施焊面的背面，则将焊缝符号标记在基准线的虚线一侧。4412-5 钢结构构件图标注对称焊缝及双面焊缝时，基准线的虚线可以省略不画。4512-5 钢结构构件图4 4辅助符号及其使用辅助符号及其使用辅助符号是表示焊缝表面形状特征的符号，随基本符号标注在相应的位置上。4612-5 钢结构构件图5 5补充符号及其使用补充符号及其使用补充符号是为了补充说明焊缝的某些特征而设置的符号。4712-5 钢结构构件图6 6焊缝尺寸符号及标注方法焊缝尺寸符号及标注方法焊缝尺寸只在需要时标注。4812-5 钢结构构件图标注时随基本符号标注在规定的位置上。4912-5 钢结构构件图7 7有关焊缝的其他规定有关焊缝的其他规定三个或三个以上焊件相互焊接的焊缝，不得作为双面焊缝标注，其焊缝符号和尺寸应分别标注。5012-5 钢结构构件图在相互焊接的两个焊件中，当只有一焊件带坡口时（如单边V形焊缝），箭头必须指向带坡口的焊件。5112-5 钢结构构件图互相焊接的两个焊件，当为单面带双边不对称坡口焊缝时，箭头必须指向较大坡口的焊件。5212-5 钢结构构件图当焊缝分布不规则时，在标注焊缝的同时，宜在焊缝处加粗线（表示可见焊缝）或栅线（表示不可见焊缝）。5312-5 钢结构构件图 在同一图形上，当焊缝型式、断面尺寸和辅助要求均相同时，可只选择一处标注代号，并加注“相同焊缝符号”。5412-5 钢结构构件图在同一图形上，当有数种相同焊缝时，可将焊缝分类编注，在同一类焊缝中可选择一处标注代号，分类编号采用A、B、C、。5512-5 钢结构构件图图形中较长的贴角焊缝（如焊接实腹梁的翼缘焊缝），可不用引出线标注，而直接在贴角焊缝旁标出焊缝高度K 值。局部焊缝符号标注方局部焊缝符号标注方法法熔透角焊缝符号及其标熔透角焊缝符号及其标注方法注方法5612-5 钢结构构件图8 8钢结构构件图上焊缝标注示例钢结构构件图上焊缝标注示例实腹式钢吊车梁实腹式钢吊车梁的焊缝标注。的焊缝标注。该梁由钢板焊成。该梁由钢板焊成。5712-5 钢结构构件图三、钢构件图的尺寸标注三、钢构件图的尺寸标注型钢组成的钢构件图的尺寸标注，除遵守一般规定外，应注意对节点详图的一些特殊要求。(1)两构件的两条很近的重心线，应在交汇处将其各自向外错开。5812-5 钢结构构件图(2)弯曲构件的尺寸，应沿其弧度的曲线标注。5912-5 钢结构构件图(3)切割的板材，应标明各线段的长度和位置。6012-5 钢结构构件图(4)节点尺寸，应标明各节点板的尺寸和各杆件螺栓孔中心以及杆件端部至几何中心线交点的距离。6112-5 钢结构构件图(5)不等边角钢的构件，必须注出角钢一肢的尺寸。6212-5 钢结构构件图(6)双型钢组合截面的构件，应注明连接板的数量及尺寸。6312-5 钢结构构件图(7)非焊接的节点板，应注明节点板尺寸和螺栓中心与几何中心线交点的距离。6412-6 用AutoCAD绘制钢筋混凝土构件图 本节以绘制右图为例，介绍综合运用AutoCAD二维绘图命令绘制钢筋混凝土结构图的方法和过程。6512-6 用AutoCAD绘制钢筋混凝土构件图要求：要求：在横放的A3幅面内用1:20的比例绘制图示某梁的配筋立面图，用1:10的比例绘制1-1、2-2断面图，在配筋立面图和断面图的下方对齐绘制各号钢筋的成型详图，还要画出钢筋表。6612-6 用AutoCAD绘制钢筋混凝土构件图 一、工作流程一、工作流程 图上有两种绘图比例，为了能在画图时使用实际的尺寸度量，可按如下的流程工作：(1)设置LIMITS为A3幅面尺寸的20倍，即(0,0)-(8400,5940)，目的是为了能按实际尺寸画图。(2)按照A3幅面尺寸的20倍画出内、外边框线，在内边框内用11的比例画出各图，并布置钢筋表的位置，其中1-1、2-2断面图只需画出断面轮廓和箍筋，暂且不画钢筋断面小圆点，然后用SCALE命令将断面图及其下方的号钢筋详图放大一倍。6712-6 用AutoCAD绘制钢筋混凝土构件图6812-6 用AutoCAD绘制钢筋混凝土构件图(3)执行SCALE 命令对整张图作比例变换，以（0，0）为基准点，缩小成原图的1/20；(4)重新设置LIMITS 成(0,0)-(420,297)，于是当前的工作空间变成了A3 幅面；(5)画断面图上所缺的钢筋断面小圆点，标注各个视图，标注尺寸，画引出线和钢筋编号小圆圈，画钢筋表，填写完成各处的文字和符号；(6)关闭辅助作图线图层，按11 的出图比例打印出图。6912-6 用AutoCAD绘制钢筋混凝土构件图7012-6 用AutoCAD绘制钢筋混凝土构件图二、环境条件的建立二、环境条件的建立1 1建立图层建立图层0层：黑色，实线，线宽0.4，画粗实线用。1层：黑色，实线，线宽0.13，画细实线、注尺寸、写字用。2层：绿色，实线，线宽0.13，画辅助作图线用。3层：黑色，实线，线宽0.2，画中粗线用。7112-6 用AutoCAD绘制钢筋混凝土构件图2 2设置字体字样设置字体字样 字样Standard：选用“仿宋_GB2312”字体，取宽度系数0.7，用于书写汉字。字样style1：选用“gbeitc.shx”字体，用于标注尺寸、书写字母及数字。3 3设置尺寸标注样式设置尺寸标注样式建立标注样式1：在Measurement Scale 组框内设置比例为20，用于标注配筋立面图上的尺寸。建立标注样式2：在Measurement Scale 组框内设置比例为10，用于标注各断面图上的尺寸。7212-6 用AutoCAD绘制钢筋混凝土构件图三、绘图技术三、绘图技术(1)钢筋的横断面是一小圆点，该圆点做成块，在画钢筋断面图时调用。(2)注写钢筋编号的小圆圈可作成许多图块，分别取圆上不同的象限点作为插入基点。(3)钢筋的品种代号没有对应的字符可供调用，需要自己制作。(4)弯钩和保护层可凭估计绘制。(5)画图时可先画各号钢筋的成型详图，用拷贝的办法将它们对齐拷到配筋立面图和断面图中。(6)钢筋表内的钢筋简图，可通过将各号钢筋的成型图拷贝过来并作比例变换的办法绘制。73
