新手入门的第一个范例
编写：阿莫(armok) / 代码设计：HJJourAVR / 2005-09-2 / www.OurAVR.com
1. 要完成本新手入门的范例，你需要准备好如下的软、硬件
1. WinAVR 20050214 版本(C语言编写、编译软件)。 下载与安装方法请参考：AVR开发软件的选择与安装
2. AVR Studio 4.12 (下载与调试软件)。 下载与安装方法请参考：AVR开发软件的选择与安装
3. STK500 下载(烧录器)器 (接电脑及本实验板)
4. ATmega16 芯片及常用零件若干(详见电路图)，或我们网站制作的ATmega16功能小板
2. 实验描述：
编写一段C代码，实现8只LED的跑马灯程序。

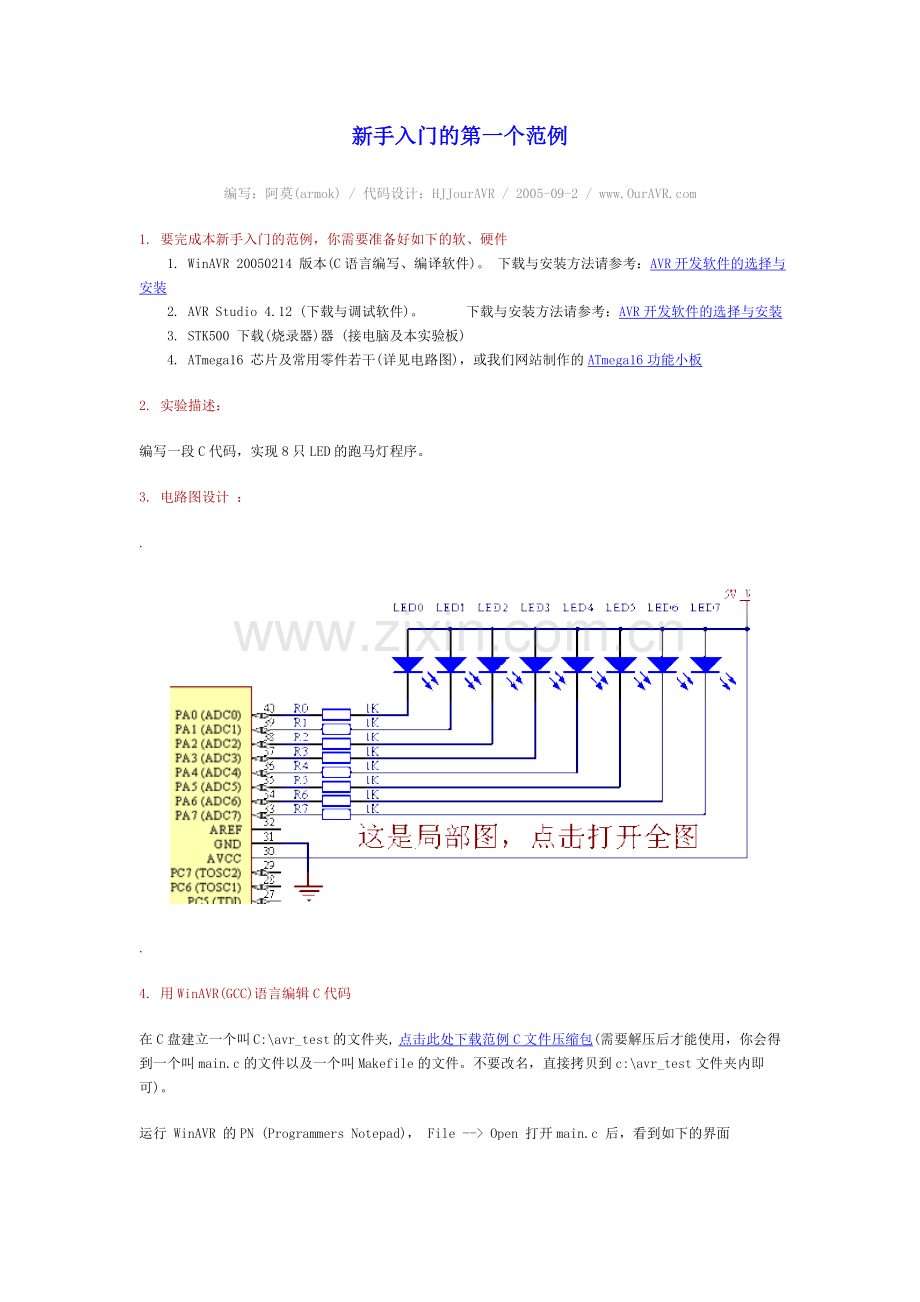

3. 电路图设计 ：
.

.
4. 用WinAVR(GCC)语言编辑C代码
在C盘建立一个叫 C:\avr_test 的文件夹, 点击此处下载范例C文件压缩包(需要解压后才能使用，你会得到一个叫main.c的文件以及一个叫Makefile的文件。不要改名，直接拷贝到c:\avr_test文件夹内即可)。

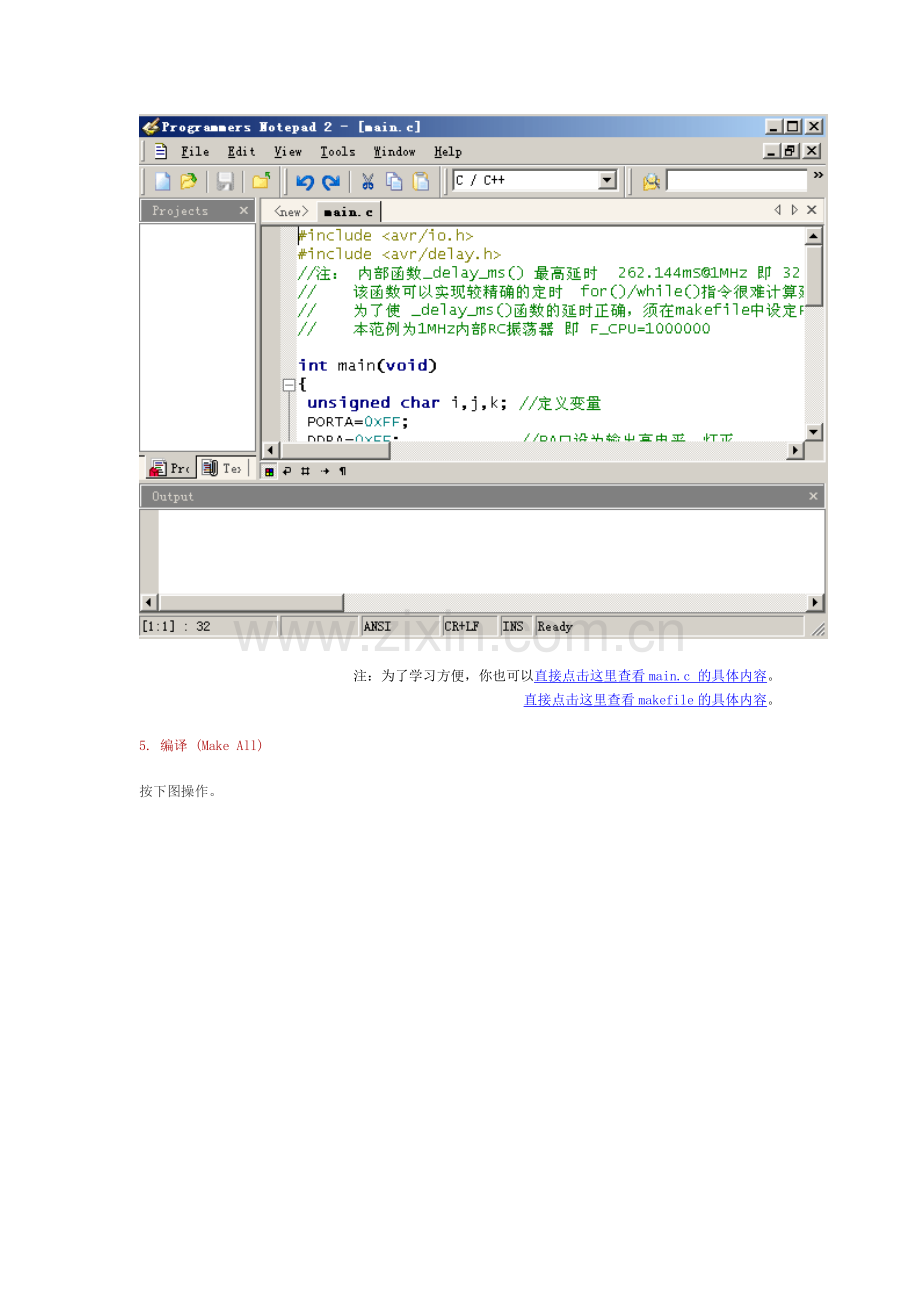

运行 WinAVR 的PN (Programmers Notepad)， File --> Open 打开main.c 后，看到如下的界面

注：为了学习方便，你也可以直接点击这里查看main.c 的具体内容。
直接点击这里查看makefile的具体内容。
5. 编译 (Make All)
按下图操作。

编译成功后，会有如下的 Process Exit Code: 0 的信息。
如果结果不是0，表明编译有问题，请检查你的 c:\avr_test 目录是否有main.c 与 Makefile 两个文件。

编译成功后，原来只有2个文件的目录，现在变成了如下图的文件清单：

留意上面生成的 main.hex, 它是烧录文件。烧录(即下载)到AVR芯片后，就能运行。
6. 搭建电路实物图
你可以使用万能板将上述的电路搭建起来。
为了方便演示，我们将电源供电、ISP下载接口等，制作在一块Mega16功能小板内。可用于本新手入门的所有范例。
外围的8只LED灯及电阻等，我们制作成新手入门热转印PCB板。
将这两块PCB组合在一起，接上电源及STK500 ISP下载线。如下图：

7. 配置ATmega16的工作频率与振荡方式 (即设置熔丝位。如果你使用的是新芯片，可跳过此步)
本入门范例是使用1M的工作频率(如果设错，会导致延时不正确)。
AVR单片机内置RC振荡，可产生单片机需要的时钟频率。如果精度要求较高时，也可以使用外接的晶振。
本范例是使用内部RC振荡。

打开 AVR Studio 软件，按下图操作。

弹出如下的界面：

点击Connect.. 按钮， 进入 Fuses (熔丝位)配置界面。仅需修改下图蓝色的地方。
如果你是新的芯片，这已经是缺省值。

如下图：

Int. RC Osc. 1M:Startup time: 6CK + 64ms; [CKSEL=0001,SUT=10] Default value
表示：内部RC振荡 1M 工作时钟频率，启动时间：6个时钟周期+64毫秒
按 Program 确认修改，STK500下载器会将修改更新到芯片中。

7. 下载烧录文件(main.hex)到AVR单片机

仍是使用STK500刚才的界面，选择好芯片名称(Device), Flash 的烧录文件名后，
按 Program 将电脑上的 main.hex 文件烧录到 ATmega16芯片内。

8. 运行
烧录成功后，实验板上的8只LED灯，立即以跑马灯的形式在闪动。
9. 恭喜你已经进入AVR的精彩世界!
