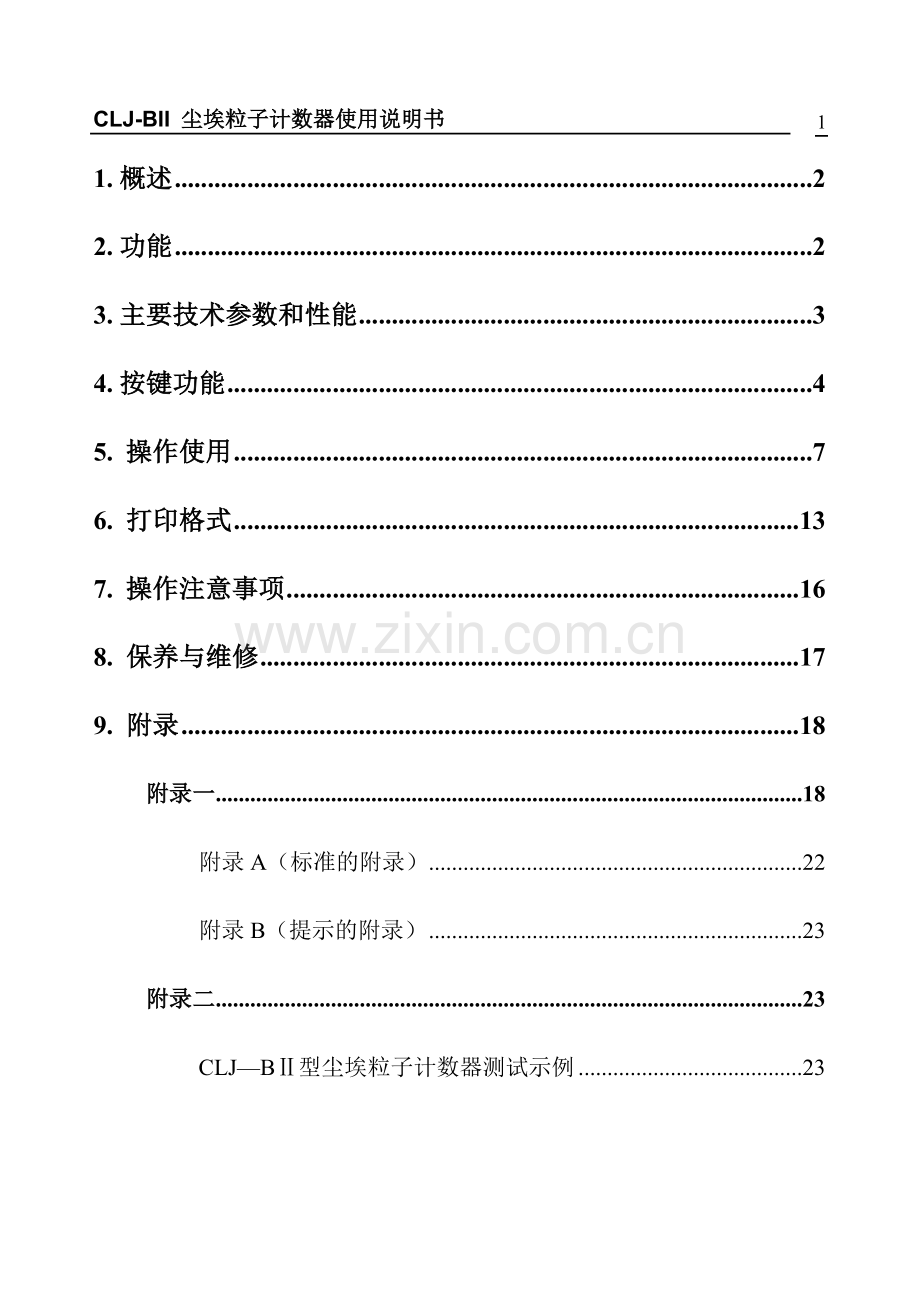

CLJ-BII 尘埃粒子计数器使用说明书
1. 概述 2
2. 功能 2
3. 主要技术参数和性能 3
4. 按键功能 4
5. 操作使用 7
6. 打印格式 13
7. 操作注意事项 16
8. 保养与维修 17
9. 附录 18
附录一 18
附录A（标准的附录） 22
附录B（提示的附录） 23
附录二 23
CLJ—BⅡ型尘埃粒子计数器测试示例 23

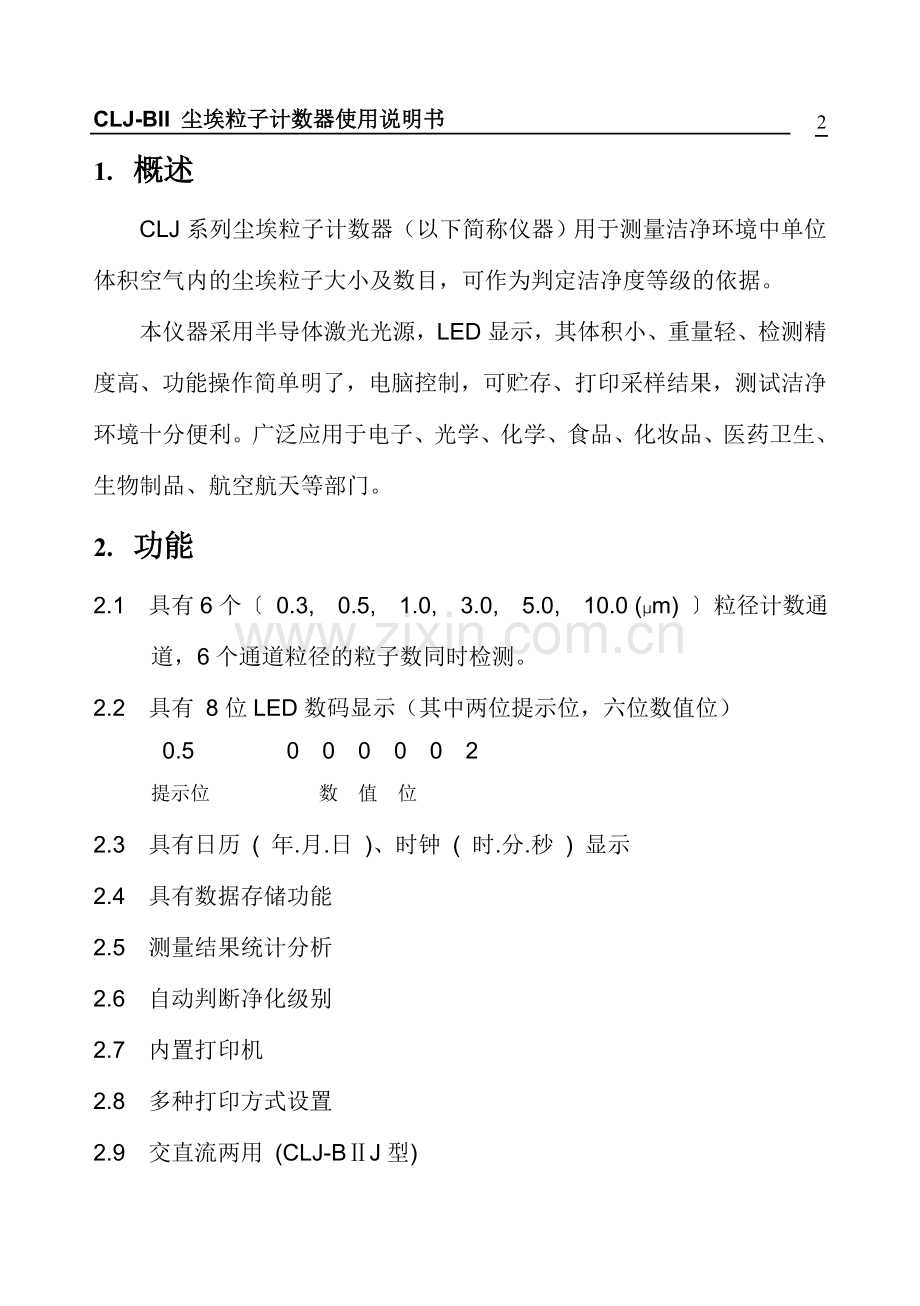

1. 概述
CLJ系列尘埃粒子计数器（以下简称仪器）用于测量洁净环境中单位体积空气内的尘埃粒子大小及数目，可作为判定洁净度等级的依据。
本仪器采用半导体激光光源，LED显示，其体积小、重量轻、检测精度高、功能操作简单明了，电脑控制，可贮存、打印采样结果，测试洁净环境十分便利。广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等部门。
2. 功能
2.1 具有6个〔 0.3, 0.5, 1.0, 3.0, 5.0, 10.0 (µm) 〕粒径计数通道，6个通道粒径的粒子数同时检测。
2.2 具有 8位LED数码显示（其中两位提示位，六位数值位）
0.5 0 0 0 0 0 2
提示位 数 值 位
2.3 具有日历 ( 年.月.日 )、时钟 ( 时.分.秒 ) 显示
2.4 具有数据存储功能
2.5 测量结果统计分析
2.6 自动判断净化级别
2.7 内置打印机
2.8 多种打印方式设置
2.9 交直流两用 (CLJ-BⅡJ型)
3. 主要技术参数和性能
3.1 允许最大采样浓度：3.5万颗／L
3.2 最小可测粒径：0.3µm
3.3 测量范围：100级、 1000级、 1万级、 10万级、 30万级五档
3.4 粒径通道：0.3µm、0.5µm、1.0µm、3.0µm、5.0µm、10.0µm六档
3.5 空气采样流量：2.83L／min
3.6 采样时间PE（即采样量）：
1min(即2.83L) 、 2min(即5.66L) 、3min(即8.49L) 、4min(即11.32L) 、5min(即14.15L) 、6min(即16.98L) 、7min(即19.81L) 、8min(即22.64L) 、9min(即25.47L) 、10min(即28.3L) 共10种采样时间（即采样量）可选
3.7 自净时间： £ 10min
3.8 测量方式：手动和自动两种。
自动测量时，每点的测量次数（CY）可设置（2~100）
采样点数（LC）可设置（2~90）
测量过程自动完成
3.9. 打印方式：可自动打印，也可选择打印存储数据。
3.10 打印格式：分ALL、209E二种。
3.11 外型尺寸：21.5cm´10.3cm´25.5cm
3.12 重量：4kg
3.13 电源：3.13.1 AC 220V±10% 50Hz±5% 40W (CLJ-BII型)
3.13.2 充电器 输入：AC 100-240V 50/60Hz.
输出：DC 16.8V，1.0A
电池：可充电电池 14.8V 3.4A ( 充电一次可连续工作10小时) （CLJ-BII(J)型）
4. 按键功能
前面板示意图
4.1 ← → 左、右箭头键
用以选择主菜单，数码管下相应的LED发光管会随其被点亮。
4.2 ↑ ↓ 上、下箭头键
用以选择子菜单内容，在设置状态下用以修改参数值。
4.3 设置键
注:该键在测量状态下无效
在停止状态下按该键，则处在设置状态, 此时该键旁边的LED发光管被点亮。
4.4 确认键
完成设置修改参数操作，并使其修改操作有效即保存。
4.5 测量键
注:该键在设置状态下无效
开始测量和停止测量操作。
按该键, 键上LED灯闪烁并打开气泵, 延时3秒后, 开始计数, 键上LED灯常亮，灯常亮则表示正在测量。
两个测量周期之间有几秒的间隔时间，在间隔时间内灯闪烁，此时气泵是开的，但不计数。
再按一次测量键，灯灭，停止测量。（在手动状态下有效）
4.6 自动键
用以选择自动测量或手动测量方式。注意需在测量之前选择。
自动方式：灯亮时为自动方式。
采样时间：按PE设置。
循环次数：按CY设置，测完后自动停止。
共测点数：按LC设置总点数。
位置编号：按LC设置总点数，自动编号。
存储功能：自动存储。每一点按CY设置测完CC次后即存储该点的测试数据。
打印功能：按打印模式PP的选择, 会自动打印。
手动方式：灯不亮时为手动方式。
采样时间按PE设置，按测量键，相应的灯亮，测量开始，再按测量键，灯灭，停止测量。
4.7 选打键
注:该键在测量状态下无效
该键有效的情况下（其旁边的LED灯亮时），可打印存储数据或打印机进纸。
4.7.1 按ALL模式打印每一点的存储数据
将PP选为1“ALL”
a) 自动状态，显示位置 L C A A ڤ ڤ C C
当前位置 总测点数
AA不闪时，按选打键，可打印AA点的存储数据。用 ↑或↓ 键可切换其它点，继续打印。如AA闪动时，代表此点未测量过，不能打印。
b) 手动状态，按 选打键，则打印当前时间，位置号为00。
4.7.2 按209E模式打印存储数据
将PP选为2“209E”，自动状态下，按 选打键，即按209E模式打印该房间的数据。(注: 必须所有采样点都测完后, 才可用此方法打印)
4.7.3 打印机进纸
将PP选为0“停打”，按 选打键，打印机即走纸。
4.8 清除 键
该键用以清除某一个点位的存储数据。
5. 操作使用
5.1显示选择
按 ← 或 → 键，选择需显示的主项目(例计数, 位置点数, 循环次数, 时间日期, 采样时间等 )。
如该项目中有子项， 则用 ↑ 或 ↓ 键选择其需显示的子项内容(例0.3, 0.5, 1.0, 3.0, 5.0, 10等)。
5.2 参数显示及设置
5.2.1 显示大于等于某粒径粒子的颗粒数
0．5 0 0 0 0 0 2
粒径 颗粒数
a) 用 ← 或 → 键选择“计数”项
b) 用 ↑ 或 ↓ 键选择粒径
5.2.2 总测点数CC的设置
L C A A ڤ ڤ C C
当前位置 总测点数(2～90)
a) 用 ← 或 → 键选择“位置”项
b) 按 设置 键使处于设置状态（LED灯亮）
c) 用 ↑ 或 ↓ 键更改总测点数CC (如05 )
d) 按 确认 键结束设置
5.2.3 观察当前位置AA
自动测量时，当前位置号会根据总测点数CC自动排序。
a) 用 ← 或 → 键选择“位置”项
b) 用 ↑ 或 ↓ 键选择当前位置AA (如01, 02, 03, 04, 05 )
c) 当前位置号AA闪烁时，代表该位没存数据 (即该点还没测完)
当前位置号AA不闪烁时，代表该位已存数据 ，若想重新测量，必须先清除此数据。
5.2.4 循环次数 (CY)的设置

C Y ڤ ڤ ڤ ڤ C
循环次数( 2～100 )
a) 用 ← 或 → 键选择“循环次数”项
b) 按 设置 键使处于设置状态（LED灯亮）
c) 用 ↑ 或 ↓ 键更改循环次数C
d) 按 确认 键结束设置
5.2.5 时钟 ( CL ) 和日期 ( dA ) 的设置
C L A A B B C C
时 分 秒
d A A A B B C C
年 月 日
a) 用 ← 或 → 键选择“时钟/日期”项
b) 用 ↑ 或 ↓ 键选择时钟（CL）子项或日期(dA)子项
c) 按 设置 键使处于设置状态（LED灯亮）
d) 用 ← 或 → 键选择时（AA）、分（BB）、秒（CC）或年、月、日
e) 用 ↑ 或 ↓ 键更改时钟值或日期值
f) 按 确认 键结束设置
5.2.6 采样时间 ( PE )的设置
P E ڤ ڤ ڤ ڤ C C
采样时间（1～10分）
a) 用 ← 或 → 键选择“采样”项
b) 按 设置 键使处于设置状态（LED灯亮）
c) 用 ↑ 或 ↓ 键更改采样时间CC
d) 按 确认 键结束设置
5.2.7 打印模式（PP）的设置选择
P P ڤ ڤ ڤ ڤ ڤ C
0 停打
1 ALL
2 209E
a) 用 ← 或 → 键选择“打印模式PP”项
b) 按 设置 键使处于设置状态（LED灯亮）
c) 用 ↑ 或 ↓ 键选择打印模式 ，此时相应的LED灯亮。
d) 按 确认 键结束设置
注： 1、自动测量时
a) 停打：不打印，但数据已存储。
b) ALL模式： 每测完一点次，即打印一次。
c) 209E模式：若想按209E模式打印，在测量时可选停打，将几个点全部测完后再转为209E模式，利用 选打 键打印。
2、手动测量时，只能用ALL模式打印。
5.2.8 体积单位（dP）的设置选择
d P ڤ ڤ ڤ ڤ ڤ C
0 实值
1 m3（立方米）
2 ft 3（立方英尺）
用以选择测量结果的计量体积单位，其下边相应的LED发光管被点亮。
a) 用 ← 或 → 键选择计量体积单位项
b) 按 设置 键使处于设置状态（LED灯亮）
c) 用 ↑ 或 ↓ 键选择计量体积单位，此时，相应的LED灯亮
d) 按 确认 键结束设置
注： 1、实值：按所选定的采样时间所测到的实际值
（体积等于2.83L乘以采样时间）。
2、m3 ：换算成 颗粒数／立方米
当选择m3 时，显示有时会溢出，此时计数部分显示E，打印可按实际数打印出来。
3、ft 3 ：换算成 颗粒数／立方英尺
4、测量过程中建议选实值，打印时再转为m3 或ft 3
5.3 清除存储数据
5.3.1 清除全部存储数据
自动测量时，当一个室所有的点都测完后，再次按动 测量 键时，数值位窗口会显示CLrALL ，此时提示是否清除 。三秒之内若再按下 测量 键，则所存数据将全部清除，并开始新的测量。三秒之内若无再按下 测量 键，则视为放弃新的测量，该存储数据仍保留。
5.3.2 清除某一点位的存储数据
L C A A ڤ ڤ C C
当前位置 总测点数
a) 选择当前位置
用 ← 或 → 键选择“位置”项
用 ↑ 或 ↓ 键选择当前位置AA(如01 )
当前位置号闪烁时，代表该位没存数据
当前位置号不闪烁时，代表该位已存数据
b) 按下 清除 键，窗口会显示CLEAr并闪烁，此时提示是否清除。三秒之内若再按下 清除 键，则该点位的存储数据被清除，此时位置号变闪烁，表示该点位的数据已清除。三秒之内若无再按下 清除 键，或按其它键, 则视为放弃，该点位的存储数据仍保留，程序将退出，恢复显示 L C 0 1 ڤ ڤ 0 5 。
5.4 更换打印纸
5.4.1 针打打印机
(1) 设置打印模式为“停打”模式
(2) 按下 选打 键，走出残留的打印纸，取出废纸轴
(3) 装入新的打印纸, 把打印纸的端面边缘裁成半圆形或三角形，塞入打印头进纸槽内
(4) 在“停打”模式下，按下 选打 键，打印纸会自动进入打印头
5.4.2 热敏打印机
(1) 按下打印机面板上的“Open”键，打印机盖打开
(2) 取出废纸轴
(3) 装入新的打印纸（注意纸的方向）
(4) 合上打印机盖
6 打印格式
6.1 ALL打印格式
LOCATION：01----------------------------------------------测点位置号
DATE：01-05-23----------------------------------------------测量日期
TIME：13：56：31-------------------------------------------测量时间
PERIOD：00：01：00----------------------------------------采样时间
VOLUME=2.83L -----------------------------------------------测量体积
CYCLES：03----------------------------------------------------循环次数
SIZE CUME-------------------------------------------------累积值
0.3um 163578--------------------------------≥0.3um测量值
0.5um 105635--------------------------------≥0.5um测量值
1.0um 24315---------------------------------≥1.0um测量值
3.0um 4275-----------------------------------≥3.0um测量值
5.0um 665------------------------------------≥5.0um测量值
10.um 43--------------------------------------≥10um测量值
6.2 209E打印格式
209E模式，将对0.5um和5.0um这两种粒径测量结果进行统计分析并打印输出。以下是209E打印输出格式：
209E STATISTICS
LOCATION：01--------------------------------------测点位置号
DATE：01-05-21-------------------------------------测量日期
TIME：13：50：31----------------------------------测量时间
PERIOD：00：01：00------------------------------采样时间
VOLUME=1 m3 --------------------------------------按该体积进行统计计算
CYCLES：02------------------------------------------循环次数

SIZE A-------------------------------------采样点平均
0.5um 378------------------------------------≥0.5um采样点平均测量值
5.0um 51------------------------------------≥5.0um采样点平均测量值

LOCATION：02-------------------------------------测点位置号
DATE：01-05-21------------------------------------测量日期
TIME：14：15：20---------------------------------测量时间
PERIOD：00：01：00------------------------------测量周期
VOLUME=1 m3 --------------------------------------按该体积进行统计计算
CYCLES：02-----------------------------------------循环次数
SIZE A-----------------------------------------采样点平均
0.5um 401-------------------------≥0.5um采样点平均测量值
5.0um 45---------------------------≥5.0um采样点平均测量值

SIZE M-----------------------------------------采样室平均
0.5um 436.6---------------------------≥0.5um采样室平均测量值
5.0um 43.6-----------------------------≥5.0um采样室平均测量值

SIZE SE-----------------------------------------标准误差
0.5um 82.5------------------------------0.5um标准误差
5.0um 8.1------------------------------- 5.0um标准误差

SIZE 95%UCL-------------------------------------- 95%置信上限
0.5um 677.5------------------------------≥0.5um 95%置信上限
5.0um 67.2-------------------------------≥5.0um 95%置信上限
CLASS ---------------------------------------------------净化级别
0.5um 100 ---------------------------------代表符合净化级别100
5.0um 1000---------------------------------代表符合净化级别1000
如打印成
CLASS ---------------------------------净化级别
0.5um ****** -----------代表超出30万级
5.0um ****** -----------代表超出30万级
7 操作注意事项
7.1 如需对测量数据进行统计、分析，则必需用“自动”方式测试。测试前需对各有关参数进行设置（建议打印模式选停打，单位选实值），然后进行测量。测量完后，再改为209E打印模式，进行打印。
7.2当一个点测试完后，应将采样管接到自净口，随后用“手动”方式测量，以便对气路进行自净。最后关机。
7.3对第二点进行测试时，首先用“手动”方式测试，需要对测试数据进行存储时，再改为“自动”方式测试。
7.4 一个房间测试完后，还可对测试数据进行多种模式打印。打印模式（ALL或209E）要进行选择。可按某一种模式打印，也可两种模式分别打印。
7.5 当一个房间测试完后，必须对测试结果进行打印，否则数据易丢失(当下次自动测量时，此数据将清除)。
7.6 注意电池的保护。当欠压指示灯亮后，一定要及时充电(CLJ-BII(J)型)
8 保养与维修
8.1 仪器的工作位置和采样口应处于同一气压和同一温湿度环境下，以免影响仪器正常工作。若必须在有压差的情况下工作，则最大压差不能超过200Pa；仪器在有压差和温湿度差的条件下工作，会增加测量误差甚至损坏仪器。
8.2 仪器应在良好的环境下工作：
工作环境温度：0~30℃ 相对湿度：30~90%RH
禁止抽取含有水汽、油污、腐蚀性物质的气体和高温气体。
8.3 注意每次关机前，都应对气路进行自净。
8.4 仪器存贮：应置于干燥、防尘良好的环境中；每月应通电半小时以上。
8.5 本仪器按JJF1190-2008《尘埃粒子计数器校准规范》的规定，应每年计量一次，以保证其精度。
8.6 故障与修理
故障现象
原 因 分 析
排 除 方 法
开机后，前面板上指示灯都不亮

1. 电源线接触不好
2. 保险丝断
3. 5V电源坏
4. 电网干扰
5. CPU板到显示板插件松动
6. 电池没电（CLJ-BII(J)型）

1. 检查接插头
2. 换保险丝 1A
3. 修电源
4. 关机，10S后再开机
5. 开机箱，重新插
6. 充电

开机后，前面板上指示灯都亮

电网干扰

关机，10S后再开机
按“测量”键后，
流量计浮子不上升
1.流量计浮子卡死

2. 气路管子脱落或扭折
3. 气泵坏
4. 控制元件坏
1. 将仪器翻转180°，轻拍几下，直到浮子可移动
2. 接通或疏通管路
3. 换泵
4. 送生产厂家修理
自净不好
1. 采样口与自净口导管未插好
2. 过滤器损坏
1. 重插
2. 换过滤器
有尘埃
而无计数
1. 激光器坏
2. 主放板接触不好
3. 前放板或CPU板或主放板坏
4. 采样时间为0
1. 送生产厂家修理
2. 开机箱重新插好
3. 送生产厂家修理
4. 重新设置
打印机故障
1. 打印颜色变淡（针打）
2. 不打印, 接插件脱掉
1. 换色带
2. 开箱插好
电池充不上电
(交直流两用)
1. 充电器插头接触不好
2. 电池不好
1. 接插好
2. 换新电池
9 附 录
附录一
医药工业洁净室（区）悬浮粒子的测试方法（GB/T 16292—1996）择录

5 测试规则
5.1 测试条件
5.1.1 温度和湿度
洁净室（区）的温度和湿度应与其生产及工艺要求相适应（温度控制在18℃～24℃，相对湿度控制在45%～60%之间为宜）。
5.1.2 压差
空气洁净度不同的洁净室（区）之间的压差应 ³ 4.9Pa，空气洁净度级别要求高的洁净室（区）对相邻的空气洁净度级别低的洁净室（区）一般要求呈相对正压。
5.2 测试状态
有静态测试和动态测试。
静态测试时，室内测试人员不得多于2人。
测试报告中应标明测试时所采用的状态。
5.3 测试时间
5.3.1 对单向流，测试应在净化空气调节系统正常运行时间不少于10min后开始。
5.3.2 对非单向流，测试应在净化空气调节系统正常运行时间不少于30min后开始。
5.4 悬浮粒子计数
5.4.1 采样点数目及其布置
悬浮粒子洁净度监测的采样点数目及其布置应根据产品的生产及工艺关键操作区设置。采样点布置规则见附录A（标准的附录）。
悬浮粒子洁净度等级验证的采样点数目应按5.4.1.1和5.4.1.2布置。
5.4.1.1 最少采样点数目
悬浮粒子洁净度测试的最少采样点数目可查表1确定。
表1 最少采样点数目
面 积
洁净室（区）洁净级别
m2
100
10 000
100 000
< 10
2～3
2
2
³ 10～< 20
4
2
2
³20～< 40
8
2
2
³40～< 100
16
4
2
³100～< 200
40
10
3
³200～< 400
80
20
6
³400～< 1 000
160
40
13
³ 1 000～< 2 000
400
100
32
³2 000
800
200
64
注：表中的面积，对于单向流洁净室，指的是送风面积，非单向流洁净室，指的是房间面积
5.4.1.2 采样点的位置
(a) 采样点一般在离地面0.8m高度的水平面上均匀布置。
(b) 采样点多于5点时，也可以在离地面0.8m~1.5m高度的区域内分层布置，但每层不少于5点。
5.4.2 采样点的限定
对任何小洁净室或布局净化区域，采样点的数目不少于2个，总采样次数不少于5次。每个采样点的采样次数可以多于1次，且不同采样点的采样次数可以不同。
5.4.3采样量
不同洁净度级别每次最小的采样量见表2
表2 最小采样量
洁净度级别
采样量 L / 次

³0.5 µm
³5 µm
100
5.66
—
10 000
2.83
8.5
100 000
2.83
8.5
5.4.4 采样注意事项
5.4.4.1 在确认洁净室（区）送风量和压差达到要求后，方可进行采样。
5.4.4.2 对于单向流，计数器采样管口朝向应正对气流方向；对于非单向流，采样管口宜朝上。
5.4.4.3 布置采样点时，应避开回风口。
5.4.4.4 采样时，测试人员应在采样口的下风侧。
6 结果计算
悬浮粒子浓度的采样数据应按下述步骤作统计计算：
6.1采样点的平均粒子浓度

C1+C2+……+CN A= ……………………………………………………（2）
N

式中： A——某一采样点的平均粒子浓度，粒/m3
Ci——某一采样点的粒子浓度( i=1,2,3,…N), 粒/m3
N——某一采样点上的采样次数， 次。

6.2平均值的均值

A1+A2+……+AL M= …………………………………………………（3）
L

式中： M——平均值的均值，即洁净室（区）的平均粒子浓度，粒/m3
Ai——某一采样点的平均粒子浓度( i=1,2,3,…L), 粒/m3
L——某一洁净室（区）内的总采样点数， 个。

6.3标准误差

(A1－M)2+(A2－M)2+……+(AL－M)2
SE = ……………………（4）
L(L－1)

式中：SE——平均值均值的标准误差, 粒/m3

6.4置信上限

UCL = M+t×SE …………………………………………………（5）

式中： UCL——平均值均值的95%置信上限，粒/m3
t —— 95%置信上限的t分布系数，见表3

表3 95%置信上限的t分布系数
采样点数
2
3
4
5
6
7
8
9
>9
T
6.31
2.92
2.35
2.13
2.02
1.94
1.90
1.83
—
注：当采样点数多于9点时，不需要计算UCL
7 结果评定
判断悬浮粒子洁净度级别应依据下述两个条件。
7.1 每个采样点的平均粒子浓度必须低于或等于规定的级别界限，即A £ 级别界限。
7.2 全部采样点的粒子浓度平均值均值的95%置信上限必须低于或等于规定的级别界限，即UCL £ 级别界限。
附录A（标准的附录）
洁净室（区）采样点布置
A1 洁净室（区）采样点布置力求均匀，避免采样点在某局部区域过于稀疏。下列采样点的图示可作参考。

A2 洁净棚（层流罩），洁净工作台等局部空气净化设施的采样点布置：
A2.1水平单向流

图A2
A2.2垂直单向流

图A3
采样点数参见 5.4.1.1 ，采样点一般在工作台面上0.2m高度的平面上均匀布置。
附录B（提示的附录）
国内外有关悬浮粒子的测定的标准

中国卫生部
（1992年修订）
美国联邦标准
FS—209E
世界卫生组织（WHO）
及欧共体（EC）GMP
洁净度
级别
尘埃数/m3
等级限值/m3
尘埃的最大允许数/m3

³0.5µm
³5µm
³0.5µm
³5µm
³0.5µm
³5µm
100
£3 500
0
3 530
—
3 500
—
10 000
£350 000
£2 000
353 000
2 470
350 000
2 000
100 000
£3 500 000
£20 000
3 530 000
24 700
3 500 000
20 000
附录二 测试实例
CLJ—BⅡ型尘埃粒子计数器测试示例
例：测试一个面积为80平方米，净化级别为10000级的厂房
根据洁净厂房悬浮粒子的测试方法（GB/T 16292-1996）规定，最少测试4点，采样量2.83L/次。
测试步骤如下：
1. 将仪器放到需检测的地方，通电，预热5分钟。
2. 检查设置各参数
（1） 设置一个室的总测点数 ：4
a 用← →键选择“位置”项
b 按设置键使处于设置状态（LED灯亮）
c 用↑ ↓ 键更改总测点数CC (为04 )
d 按确认键结束设置
（2）设置测量循环次数 (CY)
a 用← →键选择“循环次数”项
b 按设置键使处于设置状态（LED灯亮）
c 用↑ ↓ 键更改循环次数为3
d 按确认键结束设置
（3）设置测量采样时间 ( PE )
a 用← →键选择“采样”项
b 按设置键使处于设置状态（LED灯亮）
c 用↑ ↓ 键更改采样时间为1分钟
d 按确认键结束设置
（4）设置选择打印模式（PP）
a 用← →键选择“打印模式”项
b 用↑ ↓ 键选择打印模式，此时相应的LED灯亮，选ALL或209E
（5）设置选择体积单位（dP）
a 用← →键选择计量体积单位项
b 用↑ ↓ 键选择计量体积单位，选实值
3. 测量
测第一点 01
（1） 将采样管自净口一端拔下，放到要检测的位置。（可利用采样支架）
（2） 在手动状态下（自动指示灯不亮时），按测量键，此时已开始测量。
观察并调节流量，使为2.83L （浮子中间在2.83位置）
观察2～3次测量结果，看测量值是否在合格范围内（≥0.5µ颗粒数在1000以内），如在范围内，可进行测量存储及打印。
（3） 再次按测量键，测量停止。
（4） 按自动键，相应的指示灯亮，此时已转到自动状态。
（5） 按测量键，开始测量，测三次后自动停止测量，测量数据已自动存储。如打印模式选209E，则自动打印≥0.5µ和≥5.0µ粒子的平均测量值。
测第二点 02
将仪器搬到第二个要测量的位置，通电。打印模式（PP）选ALL或209E。
（1） 按自动键，相应的指示灯亮，此时已转到自动状态。
（2） 按测量键，开始测量，测三次后自动停止测量，测量数据已自动存储。如打印模式选209E，则自动打印≥0.5µ和≥5.0µ粒子的平均测量值。

测第三点 03
重复测第二点的步骤。
测第四点 04
重复测第二点的步骤。
第四点测试完后，如打印模式（PP）选209E，则还打印此净化间4个点的平均测量值(M)及标准误差（SE）、95％置信上限UCL值，最后判断净化级别。
测试完毕。
4. 打印输出
