lcd1602显示（c语言）简单测试.doc

因编译器出了问题，加汉字注释老是编译不能通过，故所加注释较少，看一下lcd1602的资料就明白了

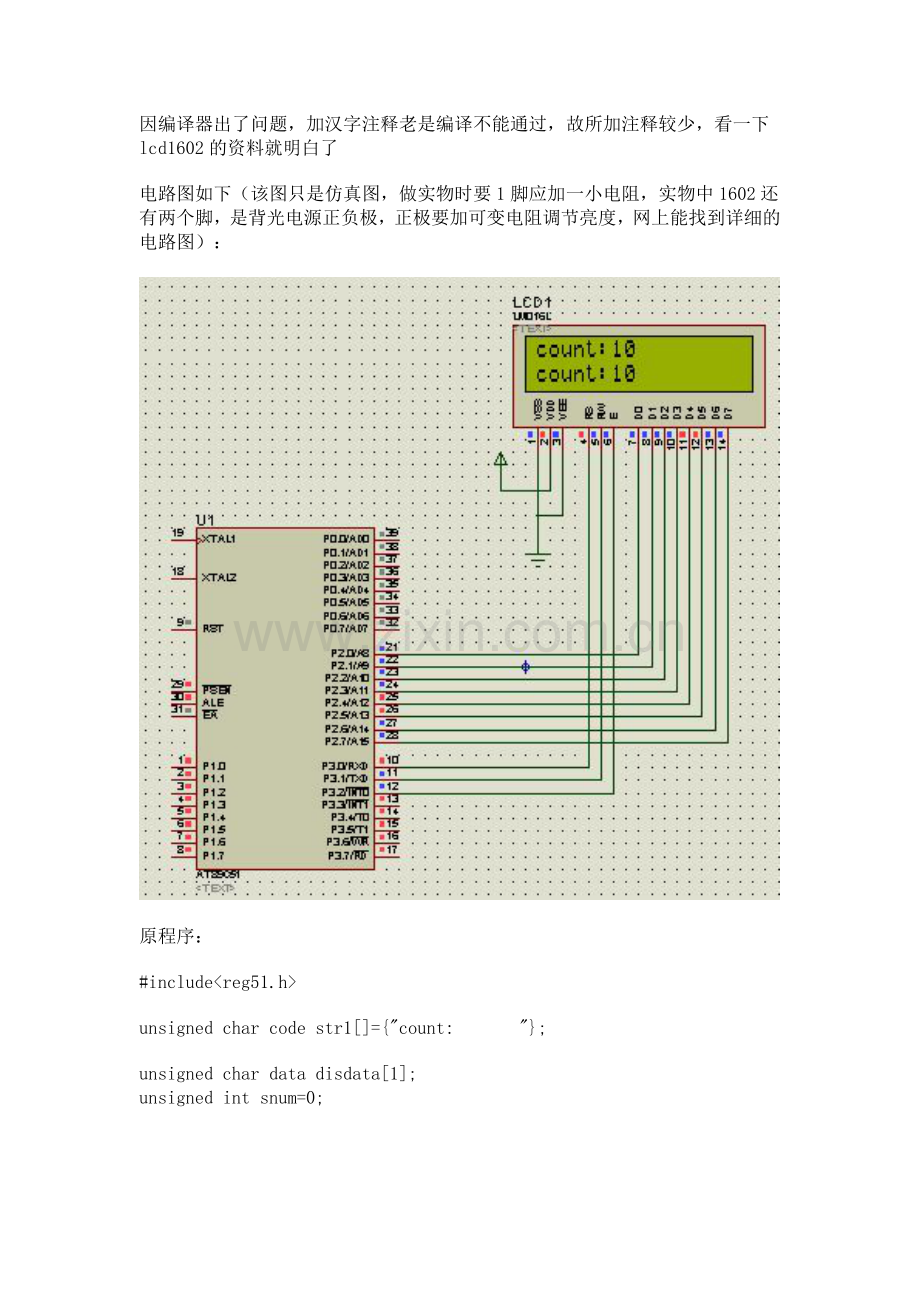

电路图如下（该图只是仿真图，做实物时要1脚应加一小电阻，实物中1602还有两个脚，是背光电源正负极，正极要加可变电阻调节亮度，网上能找到详细的电路图）：

原程序：
#include<reg51.h>
unsigned char code str1[]={"count:    "};
unsigned char data disdata[1];
unsigned int snum=0;

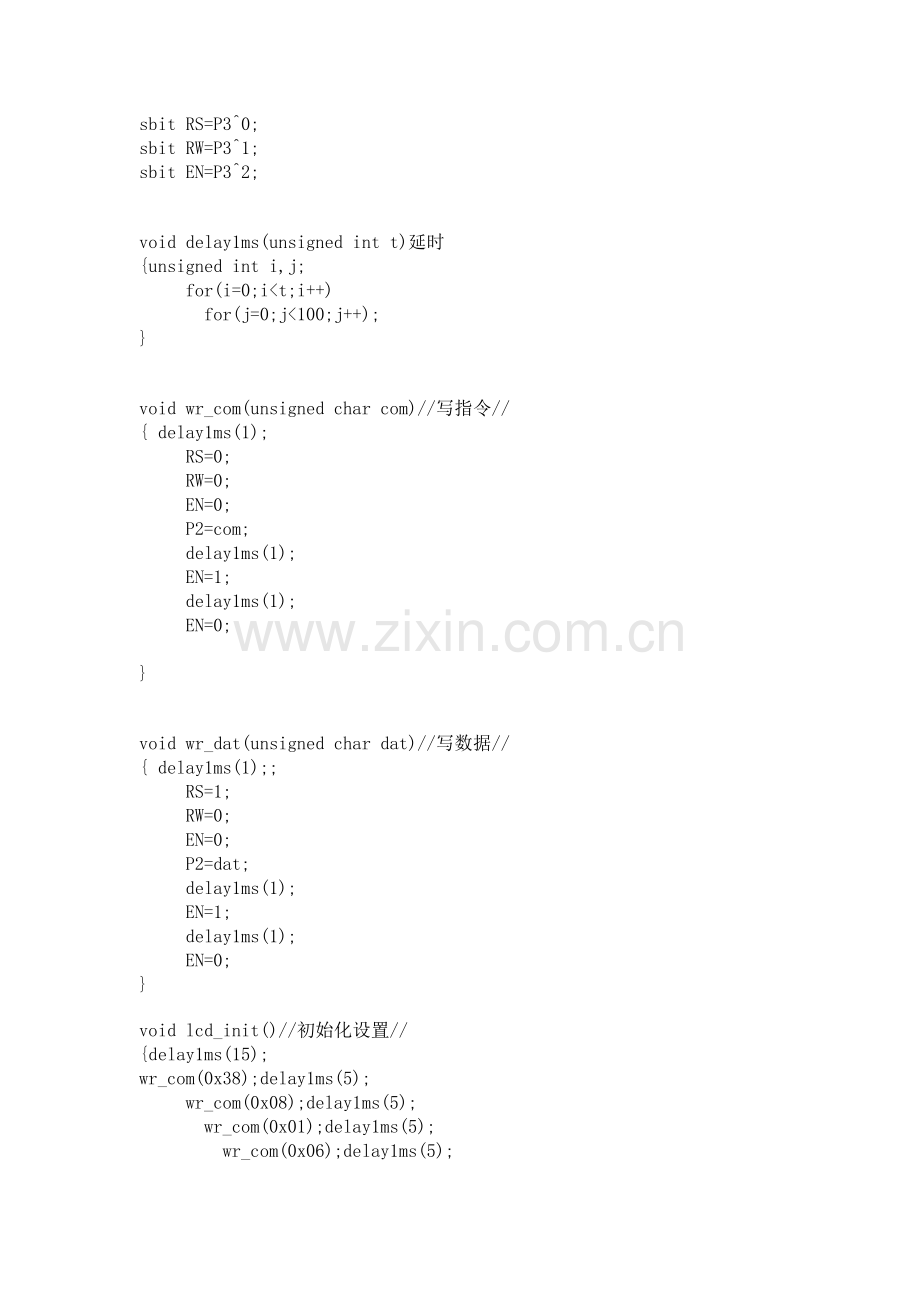

sbit RS=P3^0;
sbit RW=P3^1;
sbit EN=P3^2;

void delay1ms(unsigned int t)延时
{unsigned int i,j;
   for(i=0;i<t;i++)
    for(j=0;j<100;j++);
}

void wr_com(unsigned char com)//写指令//
{ delay1ms(1);
   RS=0;
   RW=0;
   EN=0;
   P2=com;
   delay1ms(1);
   EN=1;
   delay1ms(1);
   EN=0;

}

void wr_dat(unsigned char dat)//写数据//
{ delay1ms(1);;
   RS=1;
   RW=0;
   EN=0;
   P2=dat;
   delay1ms(1);
   EN=1;
   delay1ms(1);
   EN=0;
}
void lcd_init()//初始化设置//
{delay1ms(15);
wr_com(0x38);delay1ms(5);
   wr_com(0x08);delay1ms(5);
    wr_com(0x01);delay1ms(5);
     wr_com(0x06);delay1ms(5);
      wr_com(0x0c);delay1ms(5);
}

void numpro()循环显示数字
{ delay1ms(250);
   delay1ms(250);
   if(snum==20)
     snum=0;
   else
     snum++;

    disdata[0]=snum/10+0x30;
disdata[1]=snum%10+0x30;
wr_com(0x86);
wr_dat(disdata[0]);
wr_com(0x87);
wr_dat(disdata[1]);
wr_com(0xc6);
wr_dat(disdata[0]);
wr_com(0xc7);
wr_dat(disdata[1]);
}

void display(unsigned char *p)//显示字符串//
{
while(*p!='\0')
{
wr_dat(*p);
p++;
delay1ms(1);
}
}
void main()
{ lcd_init();
    wr_com(0x80);
    display(str1);
wr_com(0xc0);
    display(str1);
    while(1)
{numpro();
}
}
