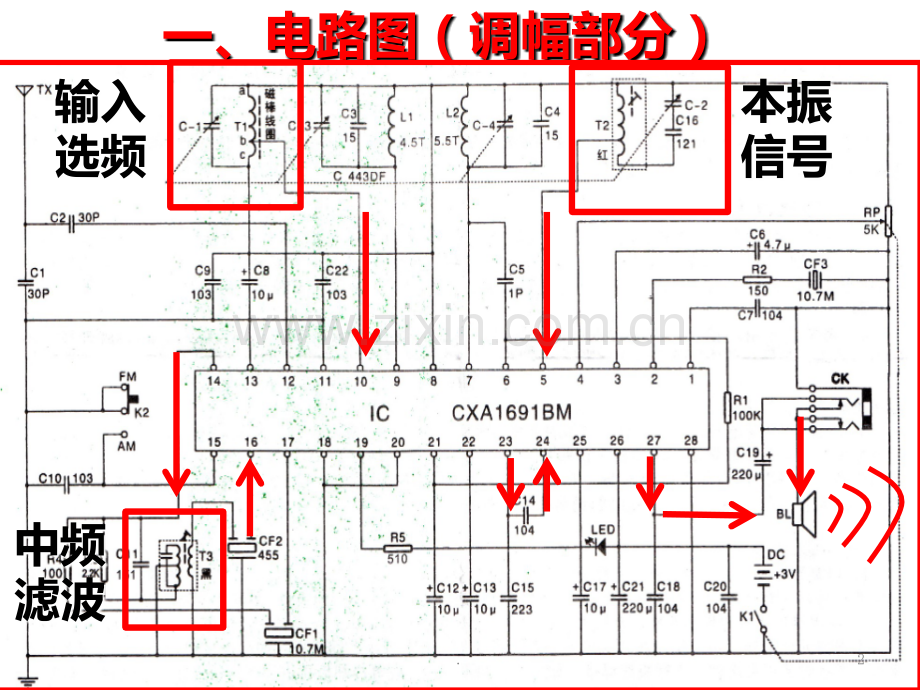

调频调幅收音机安装李杰2015年12月1.一、电路图(调幅部分)输入选频本振信号中频滤波2.一、电路图(调频部分)信号输入选频电路中频滤波本振电路3.二、元件清单4.三、元件(中周)T2T35.三、元件(中周)T2T35只引脚2个外壳接地脚6.三、元件(四联电容)C-3C-4C-1C-27.三、元件(贴片集成块)凹坑标识11415288.三、元件(中频滤波器和鉴频器)455K滤波器CF210.7M滤波器CF110.7M鉴频器CF39.三、元件(空心电感)4.5TL25.5TL110.三、元件(耳机插座等)耳机插座音量电位器波段开关11.三、元件(磁棒及线圈)abcb两个b焊在一起12.三、元件(天线及刻度盘)a调频指示调幅指示13.三、元件(电池座及螺丝)电池座天线扣固定天线固定电位器固定PCB板固定磁棒支架、刻度盘14.四、元件清理15.五、焊接步骤(PCBPCB板)16.五、焊接步骤(PCBPCB板)17.五、焊接步骤(PCBPCB板)18.五、焊接步骤(1.1.贴片集成块)1.找到1脚,对准位置2.先只焊接1个脚3.后判断对齐程度,适当修改19.五、焊接步骤(1.1.贴片集成块)4.焊接其他引脚5.若有短路,进行补救。20.五、焊接步骤(1.1.贴片集成块)6.焊接后效果,7.各引脚间不短路。21.五、焊接步骤(2.2.电阻)1.立式和卧式整形。22.五、焊接步骤(2.2.电阻)2.只有R1卧式安装。23.五、焊接步骤(3.3.瓷片电容)2.只有R1卧式安装。24.五、焊接步骤(4.4.空心线圈)L1和L225.五、焊接步骤(5.5.滤波器、耳机座)耳机座鉴频器滤波器26.五、焊接步骤(6.6.电位器、电解电容)音量电位器27.五、焊接步骤(7.7.四联电容)两个引脚插1个孔28.五、焊接步骤(7.7.四联电容)孔对齐,不忙焊接29.五、焊接步骤(7.7.四联电容)用螺丝固定磁棒支架和四联电容30.五、焊接步骤(7.7.四联电容)焊接,少焊锡31.五、焊接步骤(8.8.磁棒线圈)abc2根线32.五、焊接步骤(9.9.导线)天线TX电源负极电源正极喇叭线33.五、焊接步骤(10.LED10.LED)先和外壳对准,再焊接34.五、焊接步骤(11.11.电池座)先焊接,再安装在座子上35.五、焊接步骤(11.11.电池座)电池座必须按图示位置安装,否则导线不够长36.五、焊接步骤(12.12.天线)天线先焊天线接线扣37.五、焊接步骤(12.12.天线)天线从外壳插入用螺丝、螺丝帽固定38.五、焊接步骤(12.12.天线)拧紧螺丝39.五、焊接步骤(13.13.喇叭)拧紧螺丝导线焊在两侧40.五、焊接步骤(13.13.喇叭)烫软卡扣再固定41.五、焊接步骤(14.14.频率拨盘)凹线对芯片螺丝固定42.五、焊接步骤(安装初步完成)43.六、通电调试螺丝刀慢调C-4 C-344.六、通电调试螺丝刀慢调L2 L145.六、通电调试贴刻度针,然后装好外壳46.
