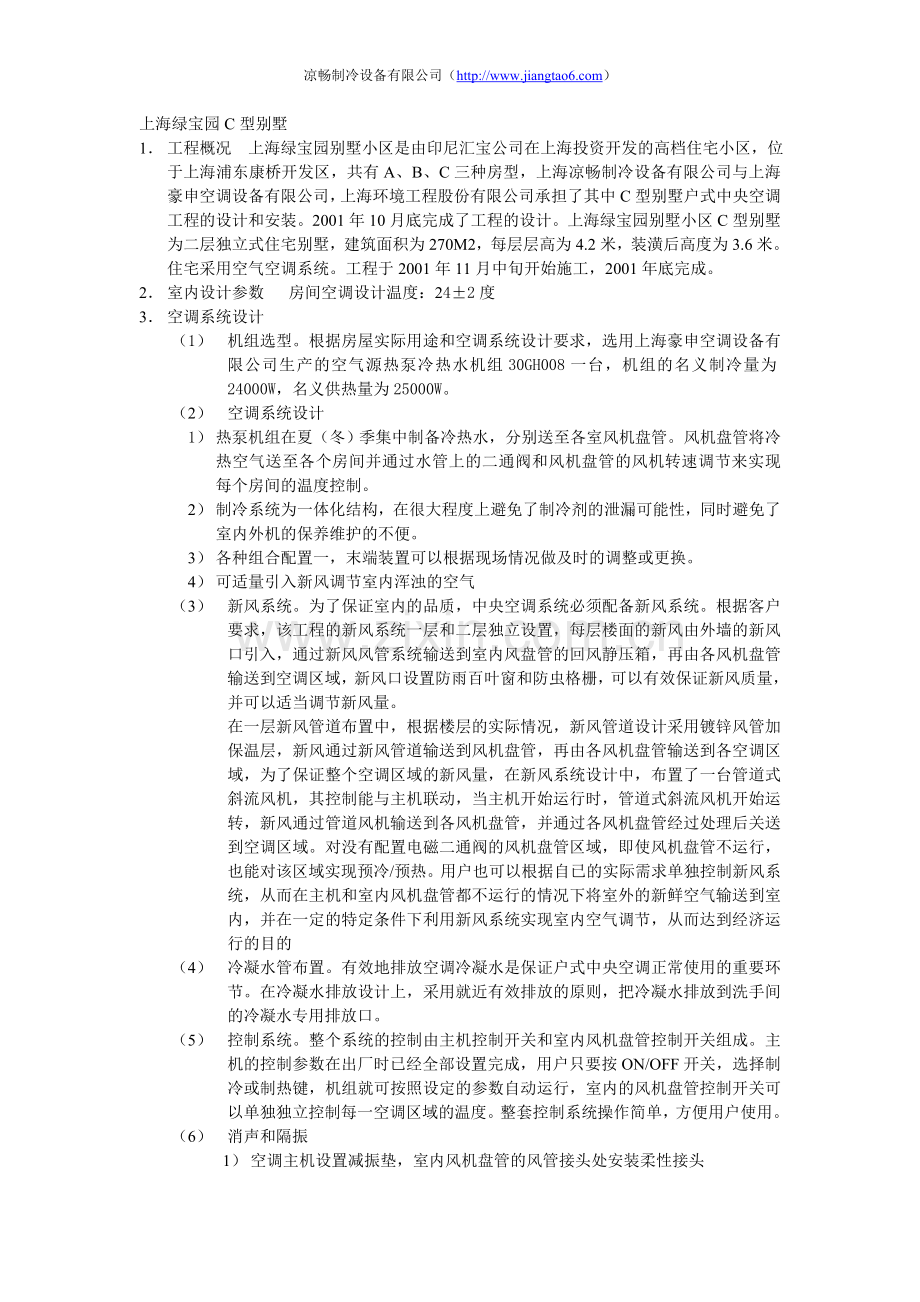

上海绿宝园C型别墅
1． 工程概况 上海绿宝园别墅小区是由印尼汇宝公司在上海投资开发的高档住宅小区，位于上海浦东康桥开发区，共有A、B、C三种房型，上海凉畅制冷设备有限公司与上海豪申空调设备有限公司，上海环境工程股份有限公司承担了其中C型别墅户式中央空调工程的设计和安装。2001年10月底完成了工程的设计。上海绿宝园别墅小区C型别墅为二层独立式住宅别墅，建筑面积为270M2，每层层高为4.2米，装潢后高度为3.6米。住宅采用空气空调系统。工程于2001年11月中旬开始施工，2001年底完成。
2． 室内设计参数 房间空调设计温度：24±2度
3． 空调系统设计
（1） 机组选型。根据房屋实际用途和空调系统设计要求，选用上海豪申空调设备有限公司生产的空气源热泵冷热水机组30GH008一台，机组的名义制冷量为24000W，名义供热量为25000W。
（2） 空调系统设计
1） 热泵机组在夏（冬）季集中制备冷热水，分别送至各室风机盘管。风机盘管将冷热空气送至各个房间并通过水管上的二通阀和风机盘管的风机转速调节来实现每个房间的温度控制。
2） 制冷系统为一体化结构，在很大程度上避免了制冷剂的泄漏可能性，同时避免了室内外机的保养维护的不便。
3） 各种组合配置一，末端装置可以根据现场情况做及时的调整或更换。
4） 可适量引入新风调节室内浑浊的空气
（3） 新风系统。为了保证室内的品质，中央空调系统必须配备新风系统。根据客户要求，该工程的新风系统一层和二层独立设置，每层楼面的新风由外墙的新风口引入，通过新风风管系统输送到室内风盘管的回风静压箱，再由各风机盘管输送到空调区域，新风口设置防雨百叶窗和防虫格栅，可以有效保证新风质量，并可以适当调节新风量。
在一层新风管道布置中，根据楼层的实际情况，新风管道设计采用镀锌风管加保温层，新风通过新风管道输送到风机盘管，再由各风机盘管输送到各空调区域，为了保证整个空调区域的新风量，在新风系统设计中，布置了一台管道式斜流风机，其控制能与主机联动，当主机开始运行时，管道式斜流风机开始运转，新风通过管道风机输送到各风机盘管，并通过各风机盘管经过处理后关送到空调区域。对没有配置电磁二通阀的风机盘管区域，即使风机盘管不运行，也能对该区域实现预冷/预热。用户也可以根据自已的实际需求单独控制新风系统，从而在主机和室内风机盘管都不运行的情况下将室外的新鲜空气输送到室内，并在一定的特定条件下利用新风系统实现室内空气调节，从而达到经济运行的目的
（4） 冷凝水管布置。有效地排放空调冷凝水是保证户式中央空调正常使用的重要环节。在冷凝水排放设计上，采用就近有效排放的原则，把冷凝水排放到洗手间的冷凝水专用排放口。
（5） 控制系统。整个系统的控制由主机控制开关和室内风机盘管控制开关组成。主机的控制参数在出厂时已经全部设置完成，用户只要按ON/OFF开关，选择制冷或制热键，机组就可按照设定的参数自动运行，室内的风机盘管控制开关可以单独独立控制每一空调区域的温度。整套控制系统操作简单，方便用户使用。
（6） 消声和隔振
1） 空调主机设置减振垫，室内风机盘管的风管接头处安装柔性接头

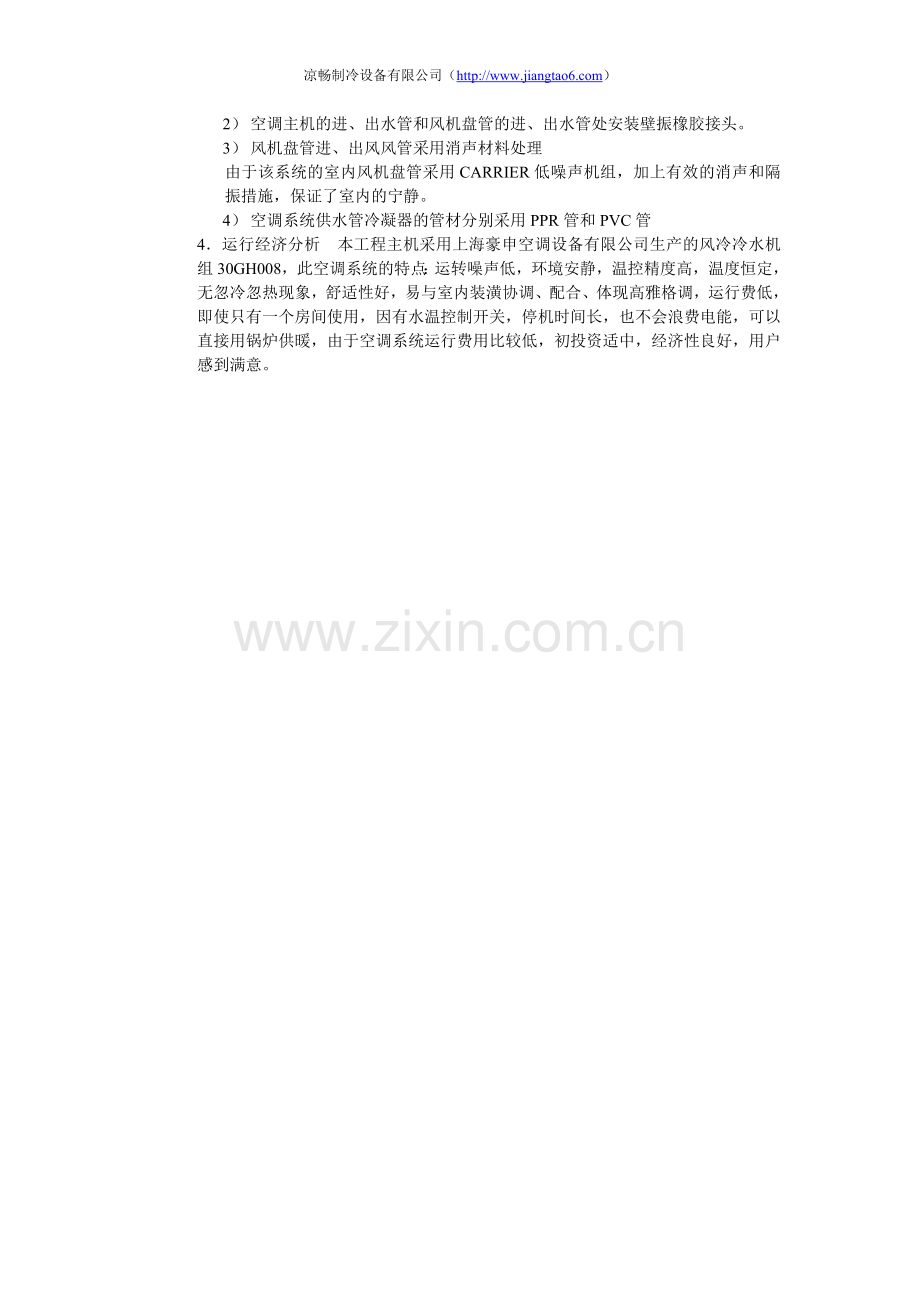

2） 空调主机的进、出水管和风机盘管的进、出水管处安装壁振橡胶接头。
3） 风机盘管进、出风风管采用消声材料处理
由于该系统的室内风机盘管采用CARRIER低噪声机组，加上有效的消声和隔振措施，保证了室内的宁静。
4） 空调系统供水管冷凝器的管材分别采用PPR管和PVC管
4．运行经济分析 本工程主机采用上海豪申空调设备有限公司生产的风冷冷水机组30GH008，此空调系统的特点：运转噪声低，环境安静，温控精度高，温度恒定，无忽冷忽热现象，舒适性好，易与室内装潢协调、配合、体现高雅格调，运行费低，即使只有一个房间使用，因有水温控制开关，停机时间长，也不会浪费电能，可以直接用锅炉供暖，由于空调系统运行费用比较低，初投资适中，经济性良好，用户感到满意。
