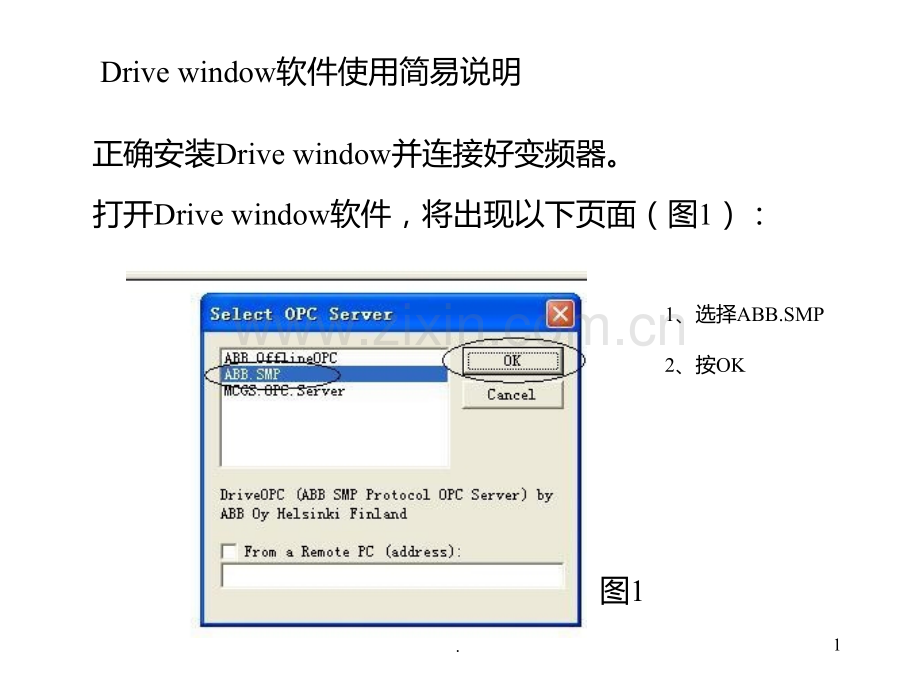

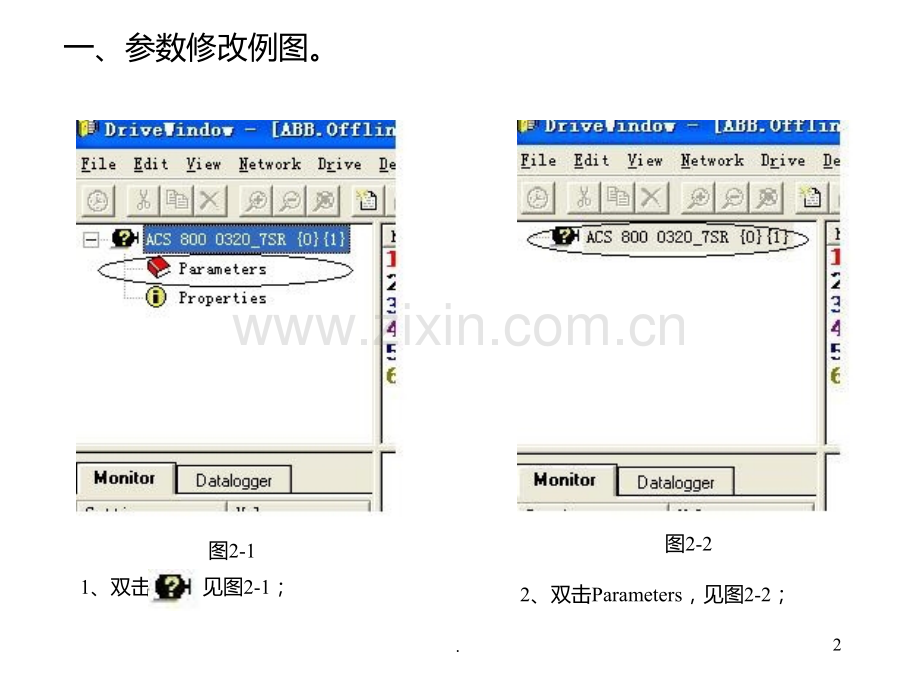

Drive window软件使用简易说明正确安装Drive window并连接好变频器。打开Drive window软件，将出现以下页面（图1）：图11、选择ABB.SMP2、按OK1.一、参数修改例图。2、双击Parameters，见图2-2；图2-2图2-11、双击 见图2-1；2.图2-33、选择需要修改的参数组及参数（双击），如图2-3；3.4、固定参数的修改，如图5-1；图5-14.5、固定参数修改后，如图6-1；图6-15.4、需输入参数的修改方法，如图5-2；图5-26.5、需输入参数修改后，如图6-2；图6-27.二、参数保存例图。1、点击File,-Parameters，-Save As如图7-1；图7-18.2、输入文件名，击“保存（S）”如图7-2；图7-29.三、变频器监控例图。1、监控参数File,-Graph，-Preferences如图8-1；图8-110.2、设置参数Misc,-Linear，-Unscaled,-Values at 100 and,“确定”；如图8-2；图8-211.3、设置需要监控的参数，选中参数后再按 键；如图8-3；图8-312.4、按图8-4中红圈设置参数；图8-413.5、监控 键说明；-开始监控；-停止监控；-暂停监控；-清除所有监控记录；14.四、电脑控制变频器启/停例图。1、点击 ；如图9-1；图9-115.2、电脑控制变频器使用说明；如图9-2；图9-2-电脑/变频器控制切换键；-清除变频器频率给定/速度给定；-变频器频率给定/速度给定输入；-变频器频率给定/速度给定值输入确定；-变频器故障复位；-变频器启动；-变频器运行停止；16.
