光學觸屏工作原理
光學影像
光學影像是運用於觸屏介面的最新傳感器技術之一，它使得用戶能以一種更便捷的方式與更加清晰、準確的屏幕互動。以光學成像技術為基礎，各種光學觸屏產品逐漸問世，如光學觸屏外掛、光學觸屏模組和交互白板等等。

傳感器設計
光學成像技術通過光學傳感器檢測觸摸點。光學傳感器以光學原理為基礎，可將光學信息轉換為電子信號。它可以測出光線的物理參數，並將其轉化為一種該 光學觸屏設備可以接收、分析的形式。光學觸屏用於檢測和追蹤目標物體的移動軌跡，它有許多優點，如無接觸壓力、不受外界幹擾、信號傳遞速度快、支持遠程控 制等等。光學觸屏外掛使用攝像機傳感器，特別用於檢測紅外線。

紅外光源
紅外線為波長超過正常可視光線的不可視光線，溫度在室溫以上的物體均可發出紅外，因此帶有一定溫度的物體在紅外光線下尤其可見。光學觸屏設備中裝有 一個過濾器過濾可視光線，保證攝像機傳感器只接收到紅外線。紅外線發光二極管能有效提供紅外線，許多光學觸屏設備都安裝二極管。

攝像機傳感器
光學圖像通過攝像機傳感器轉化為電子信號，高質量的攝像機傳感器可以確保光學觸屏設備的良好性能。首先，在接收紅外線的攝像機傳感器上需要安裝帶通 濾波器來攔截可見光，以確保光學觸屏的準確性和靈敏度。第二，攝像機的像素越高、光學觸屏準確性越高。第三，攝像機幀頻越高意味著短時間內獲得的圖像和數 據越多，可使觸屏更加靈敏。

工作原理
光學觸屏設備邊框的二極管發射出紅外線。當物體或手指燈接近屏幕時，紅外線會被中斷。兩個（或更多）極小的攝像機傳感器可檢測出紅外被中斷的位置，由此追蹤靠近屏幕的物體。
光學觸屏技術的核心是其中的控制器，可從攝像機傳感器中接收信號，補足紅外光線被打斷之處，定位觸屏物體。
除補足光線這一步驟外，光學觸屏技術中還安裝有一個系統的算法來幫助減少環境光線的影響，增加光學觸屏的準確性。

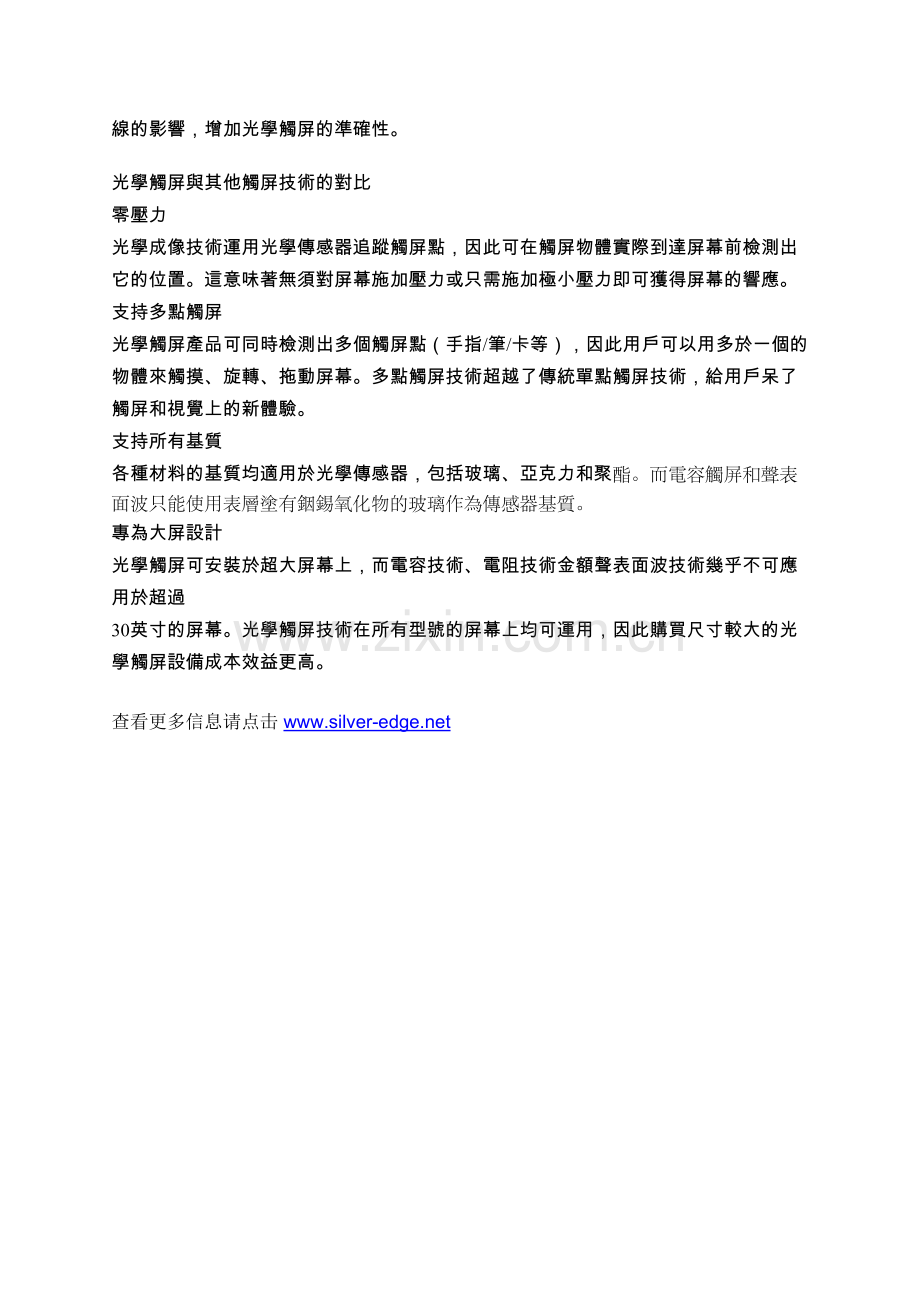

光學觸屏與其他觸屏技術的對比
零壓力
光學成像技術運用光學傳感器追蹤觸屏點，因此可在觸屏物體實際到達屏幕前檢測出它的位置。這意味著無須對屏幕施加壓力或只需施加極小壓力即可獲得屏幕的響應。
支持多點觸屏
光學觸屏產品可同時檢測出多個觸屏點（手指/筆/卡等），因此用戶可以用多於一個的物體來觸摸、旋轉、拖動屏幕。多點觸屏技術超越了傳統單點觸屏技術，給用戶呆了觸屏和視覺上的新體驗。
支持所有基質
各種材料的基質均適用於光學傳感器，包括玻璃、亞克力和聚酯。而電容觸屏和聲表面波只能使用表層塗有銦錫氧化物的玻璃作為傳感器基質。
專為大屏設計
光學觸屏可安裝於超大屏幕上，而電容技術、電阻技術金額聲表面波技術幾乎不可應用於超過 30英寸的屏幕。光學觸屏技術在所有型號的屏幕上均可運用，因此購買尺寸較大的光學觸屏設備成本效益更高。
