西门子变额器的种类

在介绍变领器的种类时我们将遇到受频器的分类方式的问题。变频器的分类可以有多种方式，例如可以按其主电路]：作方式进行分类、可以技其开关方式进行分类，可以妓其控制方式进行分类，还可以按其用途进行分类。下面就根据这几种分类方法对变频器进行简单介绍，以使对变频器尚41太熟悉的读者能够对变频器有一个整体上的了解：
(1)按照主电路工作方式分类e当按照主电路工作方式进行分类时，变颇器可以分为电压型变频器和电流型变频器；电压型变频器的特点是将直流电压源转换为交流电源，而电流型变颁器的特点则是将直流电流派转换为交流电源。
1)电压型变频器。在电压型变频器中，整流电路或者斩波电路产生逆变电路所需要的直流电压，并通过直流小间电路的电容进行平滑后输出G整流电路和直流个间电路起直流电压源的作用、而电压源输出的直流电压在逆变电路中被转换为具有所需频率的交流电压。
在电压型变频器中、由于：能量回馈给直流中间电路的电容，并使直流电压上升，还需要有专用的放电电路，以防止换流器件因电压过高而被破坏。
2)电流型变频器。在电流型变频器中，整流电路给出直流电流，并通过中间电路的电抗将电流进行平滑后输出。整流电路和直流中间电路起电流源的作用，而电流源输出的直流电流在逆变电路中被转换为具有所需频率的交流电流，并被分配给各输出相后作为交流电流提供给电动机。在电流型变频器中，电动机定子电压的控制是通过检测电压后对电流进行技制的方式实现的。
对于电流型变领器来说，在电动机进行制动的过程中可以通
过将直流中间电路的电压反向的方式位整流电路变为逆变电路，
仆将负载的能量冈馈结电源。
由于在采用电流控制方式HJ可以将能量回馈给电源，而H众小现负载短路等俏肋时也更卉易处弛，电流型抑制方式更适合于大容员低压变频器.

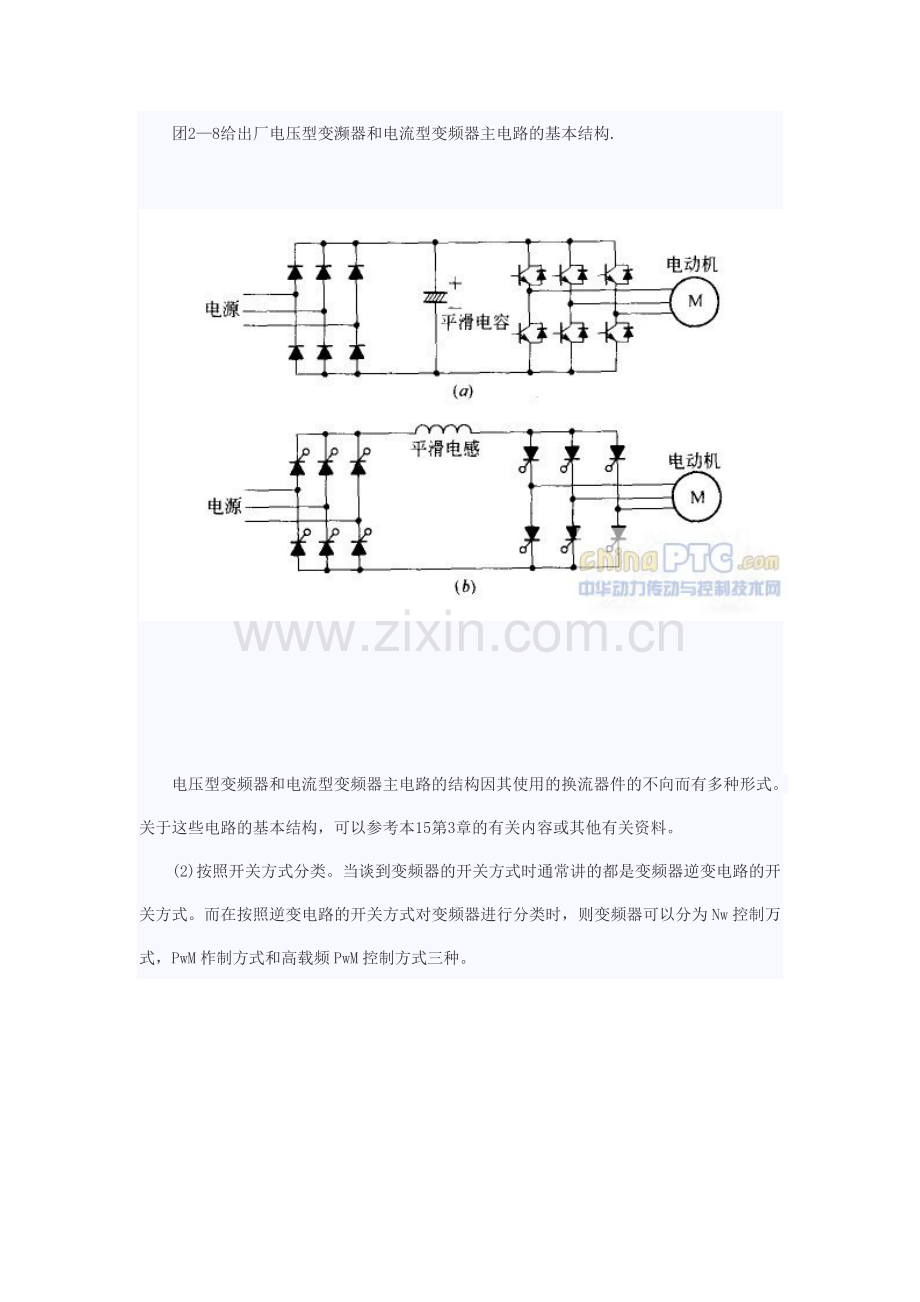

团2—8给出厂电压型变濒器和电流型变频器主电路的基本结构.

电压型变频器和电流型变频器主电路的结构因其使用的换流器件的不向而有多种形式。关于这些电路的基本结构，可以参考本15第3章的有关内容或其他有关资料。
(2)按照开关方式分类。当谈到变频器的开关方式时通常讲的都是变频器逆变电路的开关方式。而在按照逆变电路的开关方式对变频器进行分类时，则变频器可以分为Nw控制万式，PwM柞制方式和高载频PwM控制方式三种。
