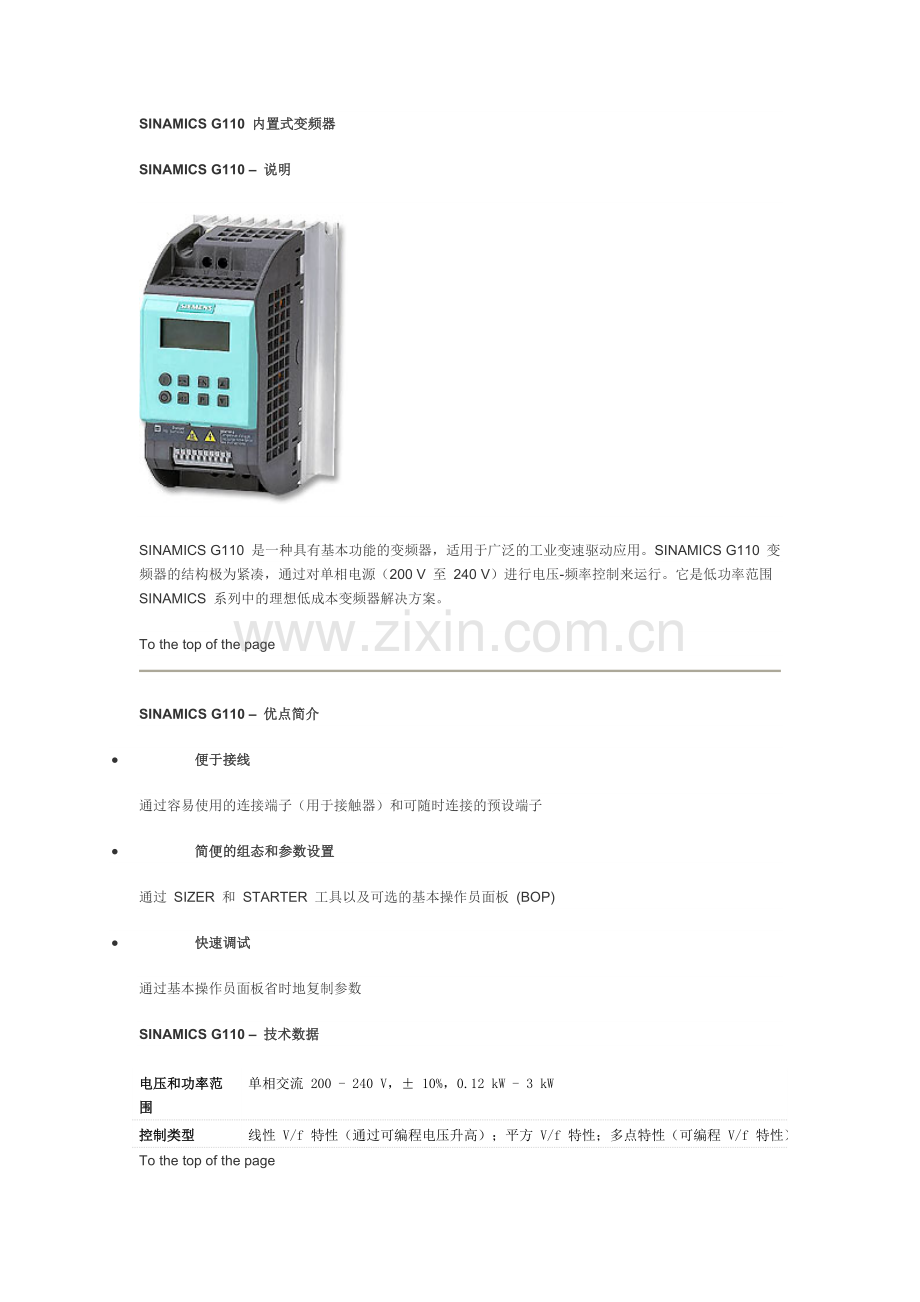

SINAMICS G110 内置式变频器
SINAMICS G110 – 说明

SINAMICS G110 是一种具有基本功能的变频器，适用于广泛的工业变速驱动应用。SINAMICS G110 变频器的结构极为紧凑，通过对单相电源（200 V 至 240 V）进行电压-频率控制来运行。它是低功率范围 SINAMICS 系列中的理想低成本变频器解决方案。
To the top of the page

SINAMICS G110 – 优点简介
· 便于接线
通过容易使用的连接端子（用于接触器）和可随时连接的预设端子
· 简便的组态和参数设置
通过 SIZER 和 STARTER 工具以及可选的基本操作员面板 (BOP)
· 快速调试
通过基本操作员面板省时地复制参数
SINAMICS G110 – 技术数据
电压和功率范围
单相交流 200 - 240 V，± 10%，0.12 kW - 3 kW
控制类型
线性 V/f 特性（通过可编程电压升高）；平方 V/f 特性；多点特性（可编程 V/f 特性）
To the top of the page

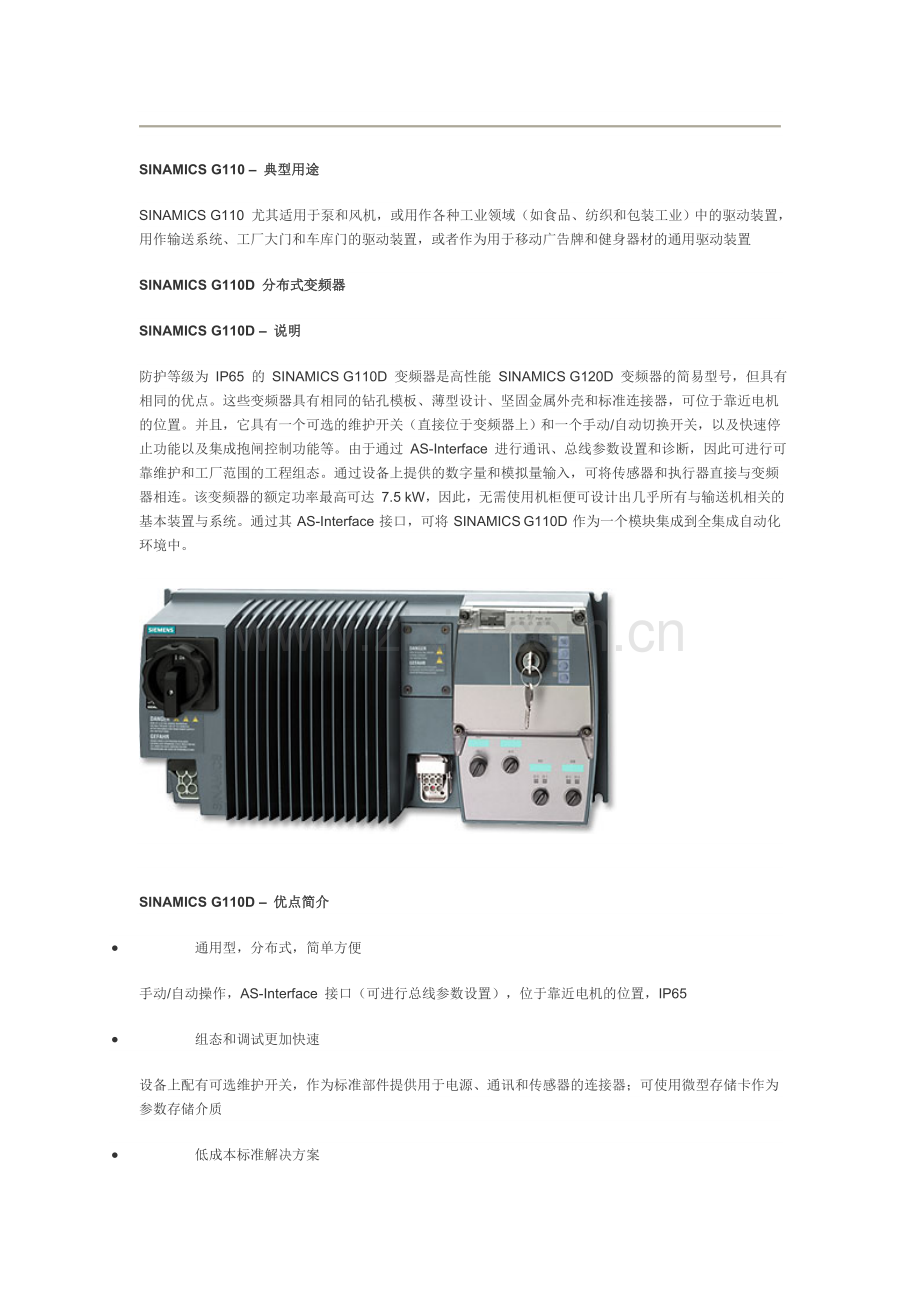

SINAMICS G110 – 典型用途
SINAMICS G110 尤其适用于泵和风机，或用作各种工业领域（如食品、纺织和包装工业）中的驱动装置，用作输送系统、工厂大门和车库门的驱动装置，或者作为用于移动广告牌和健身器材的通用驱动装置
SINAMICS G110D 分布式变频器
SINAMICS G110D – 说明
防护等级为 IP65 的 SINAMICS G110D 变频器是高性能 SINAMICS G120D 变频器的简易型号，但具有相同的优点。这些变频器具有相同的钻孔模板、薄型设计、坚固金属外壳和标准连接器，可位于靠近电机的位置。并且，它具有一个可选的维护开关（直接位于变频器上）和一个手动/自动切换开关，以及快速停止功能以及集成抱闸控制功能等。由于通过 AS-Interface 进行通讯、总线参数设置和诊断，因此可进行可靠维护和工厂范围的工程组态。通过设备上提供的数字量和模拟量输入，可将传感器和执行器直接与变频器相连。该变频器的额定功率最高可达 7.5 kW，因此，无需使用机柜便可设计出几乎所有与输送机相关的基本装置与系统。通过其 AS-Interface 接口，可将 SINAMICS G110D 作为一个模块集成到全集成自动化环境中。

SINAMICS G110D – 优点简介
· 通用型，分布式，简单方便
手动/自动操作，AS-Interface 接口（可进行总线参数设置），位于靠近电机的位置，IP65
· 组态和调试更加快速
设备上配有可选维护开关，作为标准部件提供用于电源、通讯和传感器的连接器；可使用微型存储卡作为参数存储介质
· 低成本标准解决方案
所有额定功率的变频器具有相同的钻孔模板，采用全集成自动化 (TIA) 技术，从 SINAMICS 到自动化级别实现集成与统一

SINAMICS G110D – 技术数据
电压和功率范围
3 相 380V AC – 3 相 500V AC +10% -10% - 0.75 kW 至 7.5 kW
控制类型
V/f，FCC
To the top of the page

SINAMICS G110D – 典型用途
SINAMICS G110D 适用于对广泛工业应用中的感应电机进行开环控制。G110D 已针对与输送机相关的装置与系统中的应用进行优化，在这种装置与系统中，驱动器在一种与 AS-i 相连的分布式配置中运行，或不通过总线系统而在本地运行。也可通过 DP/AS-i 链接器将 SINAMICS G110D 连接至 Profibus。G110D 变频器尤其适用于与输送机相关的应用，例如，在机场和物流分配中心中使用。另外，也可将此变频器在需要 AS-Interface 连接、仅需要少量传感器或仅需要基本闭环过程控制的应用中使用。
SINAMICS G120P 通用型变频器
用于泵、风机和压缩机的模块化变频器
SINAMICS G120P – 说明

适用于楼宇自动化、水处理及过程工业。SINAMICS G120P 变频器是专门针对工业环境以及供暖、通风和空调应用而设计的。它是一种经济、节能和易于操作的变频器，功能广泛，适用于泵、风机和压缩机。作为一个模块化的变频器系统，SINAMICS G120P 由控制单元、电源模块和操作员面板（IOP = 智能型操作员面板；或 BOP-2 基本操作员面板）及盲板组成。通过控制单元，可与本地控制器以及监视设备进行通讯。
功率模块的功率范围为:
IP55: 0.37 kW 至 90 kW
IP20: 0.37 kW 至 75 kW
To the top of the page

SINAMICS G120P – 优点简介
· SINAMICS G120P 具有较高的用户友好性：

集成的应用程序向导和宏便于进行调试
具有使用方便的诊断与维护工具
· SINAMICS G120P 提供了可提高整个过程链能效的功能：
采用高效变频器拓扑，视在功率消耗较低
变频器效率 >97%
节能模式、休眠模式、绕过模式（用于最佳调节至工作点）等软件功能
· 高效一致的解决方案
通过全集成自动化 (TIA)，取得从 SINAMICS 直至自动化级别的一致性
To the top of the page

SINAMICS G120P – 技术数据
电压和功率范围
380 – 480 V ± 10% 三相交流，
IP55: 0.37 - 90 kW
IP20: 0.37 - 75 kW
控制类型
矢量控制，FCC（磁通电流控制），多点特性（可参数化的 V/f 特性），V/f 特性
防护等级
IP55/UL Type 12
IP20/UL Open Type
To the top of the page

SINAMICS G120P – 典型用途
新型 SINAMICS G120P 变频器是通风风机的闭环速度控制、加热和冷却系统的循环泵、增压泵或液位控制泵等应用的理想解决方案。
SINAMICS G120C紧凑型变频器
紧凑性设计的变频器，可广泛应用于各种通用的应用
概述
· SINAMICS G120C – 说明
· SINAMICS G120C –优点简介
· SINAMICS G120C– 技术数据
· SINAMICS G120C– 典型用途
SINAMICS G120C – 说明
SINAMICS G120C紧凑型变频器，在许多方面为同类变频器的设计树立了典范。包括它紧凑的尺寸，便捷的快速调试，简单的面板操作，方便友好的维护以及丰富的集成功能都将成为新的标准。
SINAMICS G120C –优点简介
SINAMICS G120C是专门为满足OEM用户对于高性价比和节省空间的要求而设计的变频器，同时它还具有操作简单和功能丰富的特点。这个系列的变频器与同类相比相同的功率具有更小的尺寸，并且它安装快速，调试简便，以及它友好的用户接线方式和简单的调试工具都使它与众不同。集成众多功能：安全功能（STO,可通过端子或PROFIsafe激活），多种可选的通用的现场总线接口，以及用于参数拷贝的存储卡槽。
SINAMICS G120C 变频器包含三个不同的尺寸功率范围从0.55kW到18.5kW。为了提高能效，变频器集成了矢量控制实现能量的优化利用并自动降低了磁通。该系列的变频器是全集成自动化的组成部分，并且可选PROFIBUS, Modbus RTU,CAN以及USS 等通讯接口。操作控制和调试可以快速简单地采用PC机通过USB接口，或者采用BOP-2（基本操作面板）或IOP（智能操作面板）来实现。
SINAMICS家族的新成员
SINAMICS G120C隶属于功率完备和功能集成的SINAMICS驱动家族- -它是面向未来的创新驱动的首选。SINAMICS驱动家族为每个应用提供最佳的驱动解决方案。理所当然，所有的变频器都能够进行组态，参数设置，调试并可以按照通常的方式运行。
SINAMICS驱动家族具有一系列的优点：
· 标准的操作控制和功能， 使它们具有相同的软硬件平台
· 覆盖了低压和中压的电压范围
· 所有变频采用相同的工程工具
    ——SIZER用于工程设计
    ——STARTER用于参数设置和调试
· 高度的灵活性和组合性
· 相同的选件
· 最小化的培训费用
优点概览
机械设计
■ 紧凑
■ 安装维护简单
■ 可并排紧密安装不降容
■ 可插拔的接线端子
电气设计
■ 内置制动单元
■ STO安全功能
■ IOP, BOP-2和USB接口
■ 集成存储卡(SD)卡槽
■ 带电气隔离的输入
通讯功能
■ DP, CAN, USS, Modbus RTU
■ 可完全集成于全集成的自动化（TIA）

SINAMICS G120C—优点

G120C的特性
您的受益
结构紧凑

■  可并排紧密安装不降容
■  更高的功率密度，更小的尺寸
■  更简便的安装，更小的安装空间
■ 需要的空间更小
■ 可以安装在更小的柜体内，可以更接近现场安装
 操作友好

■ 优化的参数组
■ 优化的调试
■ 简化的操作说明《入门指南》
■ 可采用BOP-2和IOP操作面板
■ 集成USB接口
■ 简单快速的软件参数设定
■ 运行和调试操作更简单
■ 充分利用已有的SINAMICS知识，降低培训费用
■ 维修更加简单友好
简便的安装和维护

■ 可插拔的接线端子
■ 可通过BOP-2 和 IOP操作面板以及SD卡进行参数拷贝
■ G120C可通过TIA远程调试
■ 变频器和电机运行时间计数器
■ 快速的机械安装
■ 直观的系列调试
■ 可集成于自动化环境
■ 维护更简单
先进的技术功能

■ 高能效，无传感器的矢量控制
■ 通过V/f ECO功能自动降低磁通
■ 集成电能计算器
■ 集成STO安全功能
■ 集成的通讯接口(DP, CAN, USS, Modbus RTU)
■ 更高的控制精度和质量
■ 电机控制的能效更高
■ 可计算节省的电能
■ 拥有安全功能无需额外的成本
■ 可以连接到所有的通用的总线系统中
稳定可靠

■ 采用了可用于重载的元器件，
■ 所有电路板都带涂层
■ 运行环境温度可达60°C
■ 可在恶劣的工业环境下无故障运行
■ 更长的使用寿命
To the top of the page

SINAMICS G120C– 技术数据
技术参数
电压/频率
三相，380 – 480V  －20%+ 10% ，50/60 Hz +/–5 %
功率范围控制类型
0.55 - 18.5kW /0.7-24Hp
过载能力
对于I HO-out：
                 2.0×I HO-out 过载3秒，1.5×I HO-out过载57 秒/300秒周期
对于I HO-out：
                1.6×I HO-out 过载3秒，1.1×I HO-out过载57 秒/300秒周期
防护等级
IP20/UL open type
环境温度
0°到40 °C不降容/到60 °C 可降容运行
EMC
加装EMC滤波器符合IEC 61800-3，2类 标准
电机电缆长度
屏蔽电缆50米/非屏蔽电缆100米
符合的标准
CE, UL
输入/输出信号
6个数字量输入，2个数字量输出1个模拟量输入，1个模拟量输出
安全功能
安全转矩截止(STO)
控制方式
矢量控制，V/f，V/f ECO
能量管理
节能计算器，能量消耗计算器，自动降低磁通
功能
固定频率/速度设定点，2/3线控制，PID控制器，电机抱闸控制
制动
内置制动单元

选件
制动电阻

FS A
0.55–1.5 kW
6SL3201-0BE14-3AA0
FS A
2.2–4.0 kW
6SL3201-0BE21-0AA0
FS B
5.5–7.5 kW
6SL3201-0BE21-8AA0
FS C
11–18.5 kW
6SL3201-0BE23-8AA0
进线电抗器

FS A
0.55–2.2 kW
6SL3203-0CE13-2AA0
FS A
2.2–4 kW
6SL3203-0CE21-0AA0
FS B
4–5.5 kW
6SL3203-0CE21-8AA0
FS C
5.5–18.5 kW
6SL3203-0CE23-8AA0
To the top of the page

SINAMICS G120C– 典型用途
它可以覆盖众多通用的应用的需求，例如传送带，搅拌机，挤出机，水泵，风机，压缩机以及一些基本的物料处理机械等。因此，它可以很好地应用于设备机械的制造，并适合于通过渠道进行分销。
