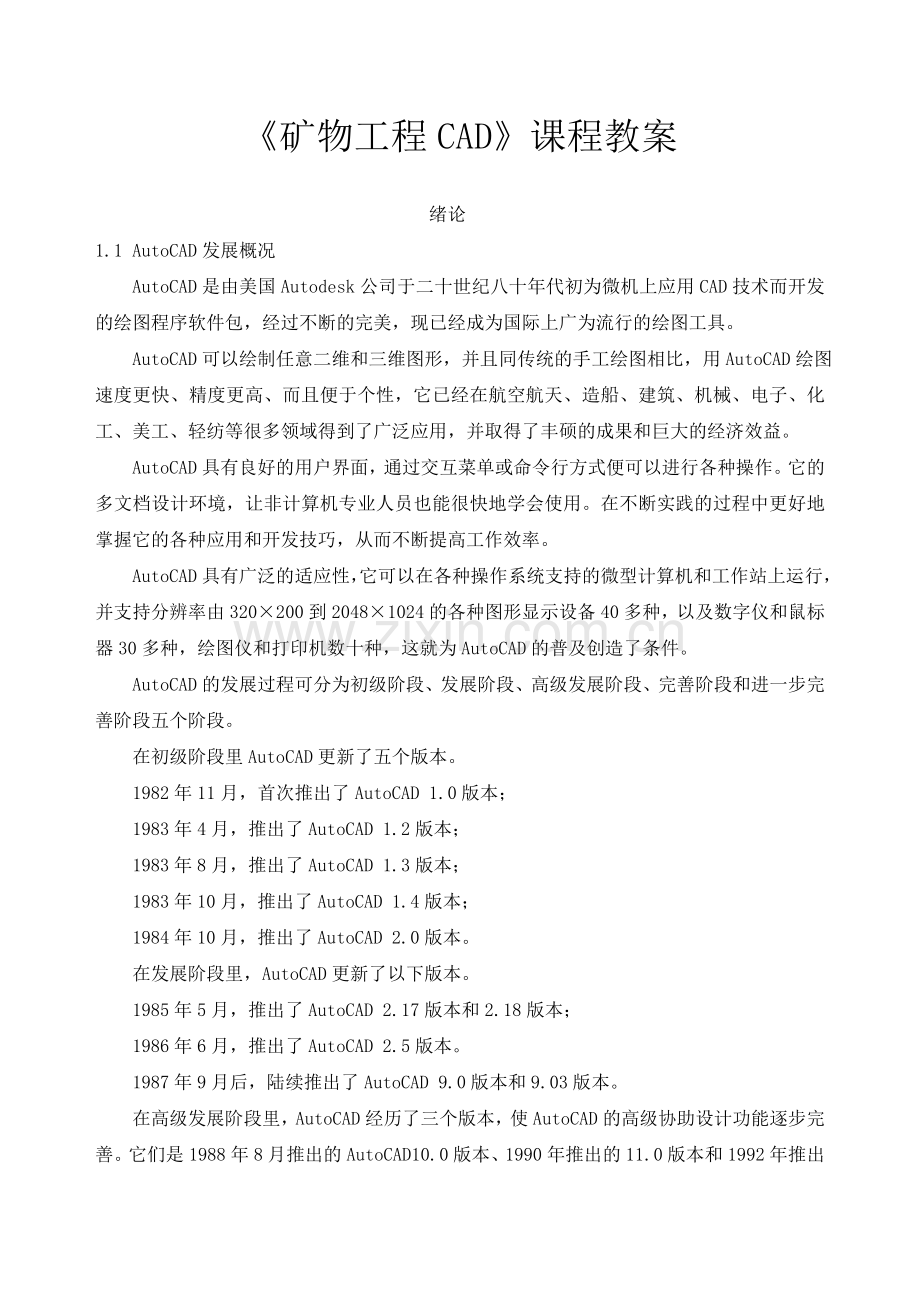

《矿物工程CAD》课程教案

绪论
1.1 AutoCAD发展概况
AutoCAD是由美国Autodesk公司于二十世纪八十年代初为微机上应用CAD技术而开发的绘图程序软件包，经过不断的完美，现已经成为国际上广为流行的绘图工具。
AutoCAD可以绘制任意二维和三维图形，并且同传统的手工绘图相比，用AutoCAD绘图速度更快、精度更高、而且便于个性，它已经在航空航天、造船、建筑、机械、电子、化工、美工、轻纺等很多领域得到了广泛应用，并取得了丰硕的成果和巨大的经济效益。
　　AutoCAD具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。它的多文档设计环境，让非计算机专业人员也能很快地学会使用。在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。
　　AutoCAD具有广泛的适应性，它可以在各种操作系统支持的微型计算机和工作站上运行，并支持分辨率由320×200到2048×1024的各种图形显示设备40多种，以及数字仪和鼠标器30多种，绘图仪和打印机数十种，这就为AutoCAD的普及创造了条件。
　　AutoCAD的发展过程可分为初级阶段、发展阶段、高级发展阶段、完善阶段和进一步完善阶段五个阶段。
　　在初级阶段里AutoCAD更新了五个版本。
　　1982年11月，首次推出了AutoCAD 1.0版本；
　　1983年4月，推出了AutoCAD 1.2版本；
　　1983年8月，推出了AutoCAD 1.3版本；
　　1983年10月，推出了AutoCAD 1.4版本；
　　1984年10月，推出了AutoCAD 2.0版本。
　　在发展阶段里，AutoCAD更新了以下版本。
　　1985年5月，推出了AutoCAD 2.17版本和2.18版本；
　　1986年6月，推出了AutoCAD 2.5版本。
　　1987年9月后，陆续推出了AutoCAD 9.0版本和9.03版本。
　　在高级发展阶段里，AutoCAD经历了三个版本，使AutoCAD的高级协助设计功能逐步完善。它们是1988年8月推出的AutoCAD10.0版本、1990年推出的11.0版本和1992年推出的12.0版本。

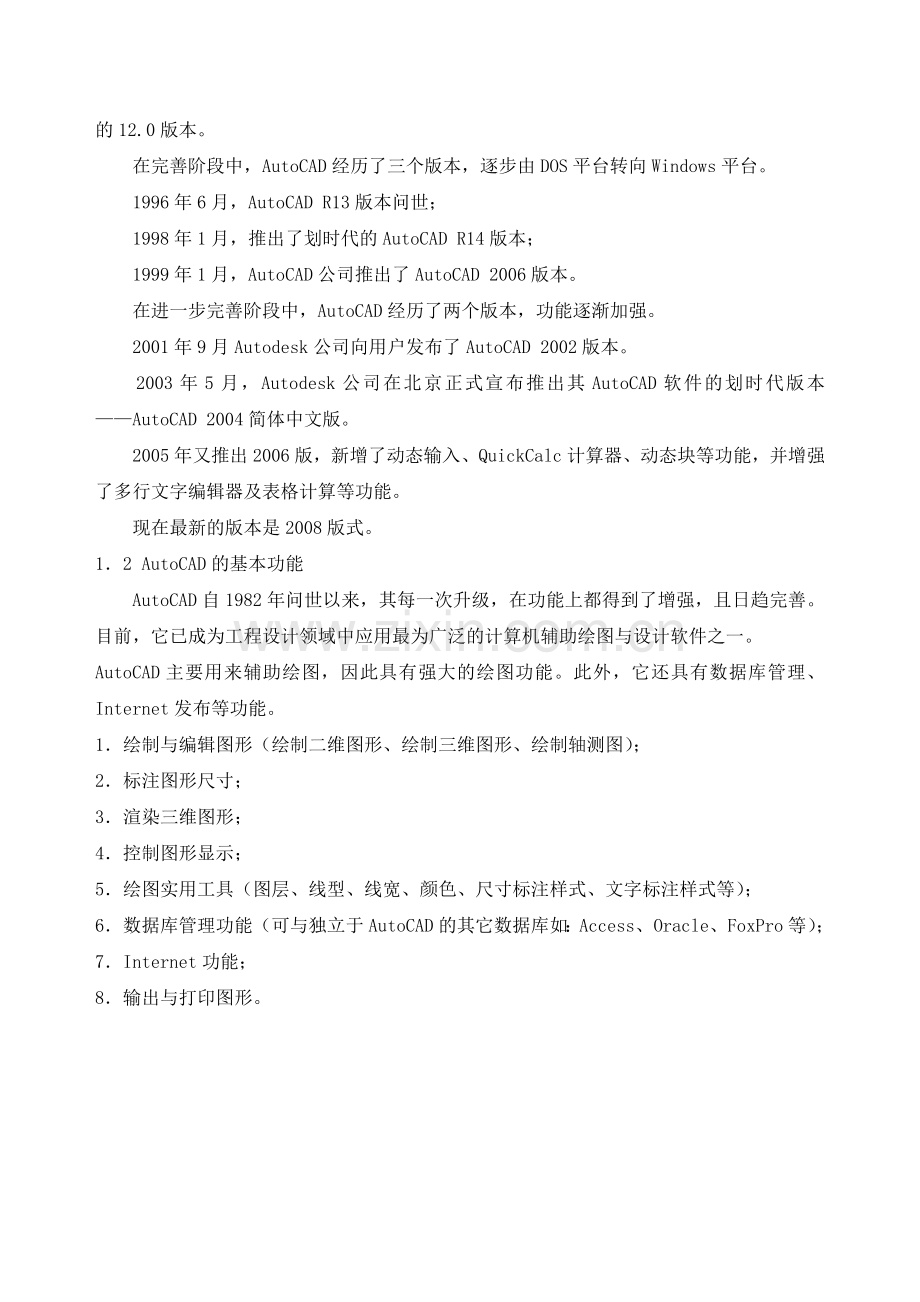

　　在完善阶段中，AutoCAD经历了三个版本，逐步由DOS平台转向Windows平台。
　　1996年6月，AutoCAD R13版本问世；
　　1998年1月，推出了划时代的AutoCAD R14版本；
　　1999年1月，AutoCAD公司推出了AutoCAD 2006版本。
　　在进一步完善阶段中，AutoCAD经历了两个版本，功能逐渐加强。
　　2001年9月Autodesk公司向用户发布了AutoCAD 2002版本。
　　2003年5月，Autodesk公司在北京正式宣布推出其AutoCAD软件的划时代版本——AutoCAD 2004简体中文版。
　　2005年又推出2006版，新增了动态输入、QuickCalc计算器、动态块等功能，并增强了多行文字编辑器及表格计算等功能。
现在最新的版本是2008版式。
1．2 AutoCAD的基本功能
AutoCAD自1982年问世以来，其每一次升级，在功能上都得到了增强，且日趋完善。目前，它已成为工程设计领域中应用最为广泛的计算机辅助绘图与设计软件之一。
AutoCAD主要用来辅助绘图，因此具有强大的绘图功能。此外，它还具有数据库管理、Internet发布等功能。
1．绘制与编辑图形（绘制二维图形、绘制三维图形、绘制轴测图）；
2．标注图形尺寸；
3．渲染三维图形；
4．控制图形显示；
5．绘图实用工具（图层、线型、线宽、颜色、尺寸标注样式、文字标注样式等）；
6．数据库管理功能（可与独立于AutoCAD的其它数据库如：Access、Oracle、FoxPro等）；
7．Internet功能；
8．输出与打印图形。

AutoCAD2006的安装和启动
安装所需环境：

硬件和软件需求
硬件/软件
需求
注意
操作
系统
Windows® XP Professional，Service Pack 1 或 2
Windows XP Home Service Pack 1 或 Windows XP Home Service Pack 2
Windows XP Tablet PC
Windows 2000 Service Pack 4
建议在用户界面语言与 AutoCAD 语言的代码页匹配的操作系统上安装非英文版本的 AutoCAD。 代码页为不同语言的字符集提供支持。
必须有管理权限，才能安装 AutoCAD。
Web浏览器
具有 Service Pack 1（或更高版本）的 Microsoft Internet Explorer 6.0
如果安装工作站上未安装具有 Service Pack 1（或更高版本）的 Microsoft Internet Explorer 6.0，则无法安装 AutoCAD。 可以从以下 Microsoft 网站下载 Internet Explorer：

处理器
Pentium III 或更高
800 Mhz

RAM
512 MB（推荐）

视频
1024 x 768 VGA 真彩色（最低要求）
需要支持 Windows 的显示适配器。
硬盘
安装 500 MB

定点设备
鼠标、轨迹球或其他设备

CD-ROM
任意速度（仅用于安装）

可选
硬件
Open GL 兼容三维视频卡
打印机或绘图仪
数字化仪
调制解调器或其他访问 Internet 连接的设备
网络接口卡
随三维图形卡附带的 OpenGL 驱动程序必须满足以下要求：
完全支持 OpenGL 或更高版本。
OpenGL 可安装客户端驱动程序 (ICD)。 图形卡必须在其 OpenGL 驱动程序软件中具有 ICD。 随某些卡提供的“miniGL”驱动程序无法与 AutoCAD 一起使用。

1.3 AutoCAD2006安装步骤
　　在授课前直接演示。
1.4 AutoCAD2006的窗口、菜单、工具栏、系统变量
启动AutoCAD2006后，就打开了AutoCAD2006窗口（演示）。AutoCAD2006窗口包括以下几个部分：图形窗口、状态栏、与下拉菜单和命令窗口。
图形窗口：
是显示、编辑对象的区域。AutoCAD2006将在此窗口中显示当前工作点光标。当移动鼠标时，光标将“跟随”鼠标的移动。当AutoCAD2006提示选择一个点时，光标变为十字形。当需要在屏幕上拾取一个对象时，光标变为一个小的拾取框。光标在不同的状态下，将分别显示为十字、拾取框、虚线框和箭头等样式。
状态栏：
状态栏位于屏幕的底部，显示光标所处当前位置的坐标值的坐标以及各种模式等重要信息。
标题栏：
标题栏显示当前应用程序的名称。如果图形窗口最大化后，在标题栏中还将显示当前图形的名称。
工具栏：
介绍工具栏的显示方式及各处功能。
激活工具栏的两种方式：
在View下拉菜单中选择Toolbars选项。
在Command提示符下键入Toolbar后回车。
将光标移到一个工具栏上的任何地方，然后单击鼠标右键，将出现快捷菜单。
下拉菜单：
下拉菜单分为两种：
菜单项后跟有（…）符号的，表示选中该菜单项时将会引出一个对话框。
菜单项右边有一黑色小三角符号的，表示该菜单项有一个级联子菜单，把光标放在该菜单项上，然后单击鼠标左键就可引出级联菜单。
命令窗口：
命令窗口是用户输入命令和AutoCAD显示提示符和信息的地方。命令窗口分为两部分：AutoCAD提示用户输入信息的单行命令区以及显示命令的区域。
系统环境配置：
进行实际演示。

第二章　绘图基础
2.1　坐标系
坐标系是AutoCAD中确定一个对象位置的基本手段。掌握各种坐标以及正确的数据输入方法，对于正确、快捷的作图是至关重要的。
AutoCAD坐标系分为世界坐标系（WCS）和用户坐标系（UCS）。WCS坐标系与传统的迪卡尔坐标系一致。
当AutoCAD提示输入点时，可以采用多种输入点方法中的任何一种，包括绝对直角坐标、相对直角坐标、相对极坐标、球坐标和柱坐标。
绝对直角坐标系：
在直角坐标系中，确定点的方法是通过二维系统中的两个相互正交的轴到点的距离来确定的。
相对直角坐标系：
可以用相对直角坐标根据相对于上一位置或点的直角坐标来确定点。而不是相对于原点，就好像是从最后输入的点加上一个偏移量来确定点一样。在AutoCAD中，输入相对坐标时，要将符号@放在坐标值之前。
Command:line
Specify first point:20,20
Specify next point or[undo]:@0,20
Specify next point or[close/undo]:10,10
相对极坐标：
极坐标是基于相对于一固定点的距离和角度而确定的。在AutoCAD中，极坐标点是用与前一点的距离和角度来确定的。AutoCAD中默认角度方向为逆时针方向。注意：用极坐标定位点是相对于前一点而不是原点(0,0)。指定点到上一点之间的距离及在XY平面中的角度就可以确定一个点，距离和角度之间以“<”符号相隔。
Command:line
Specify first point: 20,20
Specify next point or [Undo]: @200<90
Specify next point or [Undo]: @300<0
Specify next point or [Close/Undo]: *Cancel*
坐标显示：
坐标显示的作用是追踪作图时的光标位置。
在AutoCAD中有三种坐标显示模式：动态直角坐标、动态极坐标、静态坐标。通常，单击坐标显示栏，或者按F6键或按Ctrl+D键可以在3种模式之间切换。
2.2 设置图形单位
在传统的绘图中，图形有一定的比例，但在AutoCAD中，可以采用1：1的比例因子绘图，所有的直线、圆和其他对象都可以以真实大小绘制。在需要打印出图时，再将图形按图形大小进行缩放。
用对话框设置图形单位
单击菜单栏“格式”中的“单位”，弹出对话框。
可以改变以下内容：
单位显示格式
单位显示精度
角度显示格式
角度显示精度
角度基准
角度方位
用命令设置图形对话框
通过命令：-units 回车。
2.3 改变图限
LIMITS命令可以在绘图空间中设置一个想象的矩形绘图区域，称为图限。
同样有对话框和命令两种调用模式。
命令：limits
2.4 图层
1．图层的基本概念
图层是AutoCAD是用户组织图形的最有效的工具之一。
AutoCAD提供了一种称之为“图层”的方法来将对象放在不同的层上以达分类成组的目的，这与手工绘图时将复杂图形分离在不同的透明纸上并叠加在一起类似。
图层中所有的层采用相同的图限、坐标系统和缩放比例因子。一个图形最多有32006个层。每层对象是无限的。
2.　图层的基本特性
每个图层包括：图层名、颜色、线型、线宽和打印样式。
通过菜单栏和工具条来设置图层属性。或者用命令：-layer来设置。

　绘制图形对象
直线
在所有的图形对象中，直线是最基本的图形对象。激活LINE命令并选择合适的端点序列，就可以画一系列相连的直线段。LINE命令是AutoCAD中可以自动重复执行的几个命令之一。它将一条线的末端作为另一条线的始端，不断提示输入下一端点。空响应可以结束画线。虽然只激活了一次LINE命令就画出了一系列的线，但每一条线都是相互分离的对象，而多义线画出的线是一个整体（后面介绍）。
通过命令line和工具栏调用画直线。
用close实现多条直线的闭合。
矩形
矩形工具是比较常用的，通常来显示我们画图的范围、作为巷道的周边等等。在AutoCAD中，矩形是使用命令rectangle命令绘制的。
激活矩形命令的方法：
从Draw工具栏中选择rectangle选项；
从Draw下拉菜单中选择Rectangle选项；
在Command提示符下键入rectangle并按回车或空格。
Command: rectangle
Specify first corner point or Chamfer/Elevation/Fillet/Thickness/Width]:
Width选项：此选项可设置所画矩形的宽度。默认宽度设置为0。
Chamfer选项：此选项可设置所画矩形倒角的距离。
Fillet选项：此选项可设置所画矩形圆角的半径。
Elevation选项：此选项可设置所画矩形的标高。
Thickness选项：此选项可设置所画矩形的厚度。
线宽
　　当需要画宽线时，应采用trace命令而不用line命令。和绘制直线类似，只是必须先设置线宽。
圆
　　在AutoCAD中使用circle命令来画圆。它提供了5种画圆的方法。默认方法为圆心－半径法。其他方法有圆心－直径法、两点法、三点法及相切－相切－半径法。
圆弧　
在AutoCAD中可用arc命令来画圆弧。Arc命令提供了11种方法来画圆弧。
它们是：
3点；
起点－中心点－端点；
起点－中心点－角度；
起点－中心点－长度；
起点－端点－角度；
起点－端点－方向；
起点－端点－半径；
中心点－起点－端点；
中心点－起点－角度；
中心点－起点－长度；
继续（同先前所画直线或圆弧相连）。
多边形
　　在AutoCAD中，可用polygon命令画等边多边形。最少的边数是3，最大的边数是1024。用户可借助于pedit命令来编辑多边形。
椭圆
激活椭圆（ellipse）命令的方法：
从draw工具栏中选择ellipse选项；
从draw下拉菜单中选择ellipse选项；
多义线
多义线即由多个直线段和（或）圆弧段相连成的一个单一对象。在AutoCAD中可用pline命令画多义线。其中每个命令详细讲解。
点
在AutoCAD中，可用point命令在图形中画点。通常输入这样的点作为对象捕捉的参考点。当图形完成后，只需简单地擦去它们或冻结它们所在的层。可用坐标值或鼠标来输入点，有osnap（对象捕捉）的node选项捕捉到一个点上。
填充区域

圆环

构造线（xline）和射线(ray)
AutoCAD提供了一个强大的工具，可以用xline命令和ray命令来绘制在两端（或一端）无限延伸的直线。可以像其他对象一样进行移动、复制和旋转。用户可以修剪（trim）这些直线；用break命令在任何地方打断它们；用fillet命令在两条构造线间绘制一段圆弧；用chamfer命令在两段构造线间绘制一个倒角。
构造线可用作创建其他对象的参照线。当绘制的图形比较大、比较复杂时，利用目测很难实现这样的要求。用户可以先绘制一些构造线作为辅助线。
构造线一般单独放在一层，当不需要它们时，将构造线所在的图层关闭即可。
多线
在AutoCAD中，可以用mline命令绘制由多条平行线段组成的复合线。用户还可以用mledit命令编辑两个或多个多线的交点；用mlstyle命令创建新的多线样式或编辑已有的多线样式。
样条曲线
在AutoCAD中，用户可以使用spline命令绘制样条曲线――通过或接近定点的拟合曲线。
Spline命令用于绘制通过或接近一系列点的曲线。曲线的类型是非均匀有理B样条（nurbs）。这种类型的曲线适宜于表示具有不规则变化的曲线半径的曲线，比如地形地貌轮廓线等。
其中有闭合（C）和选择公差（Fit tolerance）两项。

第四章　精确绘图

栅格（grid）
栅格是由点构成的图案，显示在图形界限内。使用栅格就象是在图形下放置一张坐标纸。利用栅格可以对齐对象并直观显示对象之间的间距。可以在运行其他命令的过程中打开和关闭栅格。输出图纸时不能打印栅格。
如果放大或缩小图形，可能需要调整栅格间距，使其更适合新的缩放比例。
打开栅格和设置栅格间距的步骤
1 从“工具”菜单中选择“草图设置”。
2 在“草图设置”对话框的“捕捉和栅格”选项卡中选择“启用栅格”。
3 输入“栅格 X 轴间距”。
4 要为垂直栅格间距设置相同的值，按 ENTER 键。否则，输入“栅格 Y 轴间距”。
5 选择“确定”。

此外，要想打开或关闭栅格，可单击状态栏上的“栅格”、使用 GRID 命令、按 CTRL+G 或 F7 键。
快捷菜单 在状态栏的“栅格”上单击右键，然后选择“设置”。
栅格捕捉（snap）
捕捉模式用于控制十字光标，使其按照用户定义的间距移动。当捕捉模式打开时，光标似乎附着或捕捉了一个不可见的栅格。捕捉模式有助于使用键盘或定点设备来精确地定位点。通过设置 X 和 Y 的间距可控制捕捉精度。捕捉模式有开关控制，并且可以在其他命令执行期间打开或关闭。
捕捉间距不需要和栅格间距相同。例如，可设置较宽的栅格间距用作参考，同时使用较小的捕捉间距以保证定位点时的精确性。栅格间距可以小于捕捉间距。
打开捕捉模式并设置捕捉间距的步骤

1 从“工具”菜单中选择“图形设置”。
2 在“图形设置”对话框的“捕捉和栅格”选项卡中选择“启用捕捉”。
3 输入“捕捉 X 轴间距”。
4 要为垂直捕捉间距设置相同的值，按 ENTER 键。否则，输入“捕捉 Y 轴间距”。
5 在“捕捉类型和样式”下选择“矩形捕捉”和“栅格捕捉”（关于等轴测和极轴捕捉选项的详细信息，请参见与极轴追踪一起使用捕捉模式和将捕捉和栅格设置为等轴测模式。
6 选择“确定”。
要打开或关闭捕捉模式，可单击状态栏上的“捕捉”、使用 SNAP 命令、按 CTRL+B 键或 F9 键。
快捷菜单 在状态栏的“捕捉”上单击右键，然后选择“设置”。
正交模式
AutoCAD 设置，将定点设备的输入限制为水平或垂直（与当前捕捉角度和用户坐标系有关）。
草图设置（drafting setting）
在“选项”对话框的“草图”选项卡中，可以控制多个 AutoCAD 绘图辅助工具。例如，自动捕捉可精确定位对象上的点。自动追踪可以以特定的角度或与其他对象的特定关系来绘制图形对象。
对象捕捉（object snap）
在绘图命令运行期间，可以用光标捕捉对象上的几何点，如端点、中点、圆心和交点。例如，打开对象捕捉，可以快速绘制一条线通过圆心、多段线线段的中点或两条直线的外观交点。
可以通过以下两种方式之一打开对象捕捉：
单点（或替代）对象捕捉：设置一次使用的对象捕捉。
执行对象捕捉：一直运行对象捕捉，直至将其关闭。

捕捉对象的点的步骤

1 启动需要指定点的命令（例如，LINE、CIRCLE、ARC、COPY 或 MOVE）。
2 当命令提示指定点时，使用以下方法之一选择一种对象捕捉。
单击“标准”工具栏的“对象捕捉”弹出框中的一个工具栏按钮，或者单击“对象捕捉”工具栏中的一个按钮。
按 SHIFT 键并在绘图区域中单击右键，然后从快捷菜单中选择一种对象捕捉。
在命令行中输入一种对象捕捉的缩写。
3 将光标移动到捕捉位置上，然后单击定点设备。

单击捕捉点后清除对象捕捉。如果选择对象捕捉点以外的任意点，AutoCAD 将提示所选的点无效。下表将显示 AutoCAD 对象捕捉，以及用于启动它们的工具栏按钮和命令行缩写。
第五章　显示控制
视图缩放（ZOOM命令）
　　ZOOM命令如同摄像机的变焦镜头。它可以增加或减少视图区域，虽然对象的真实尺寸保持不变。
激活ZOOM命令的方法：
从zoom工具栏中选择一个可用的选项。
从view下拉菜单中选择zoom。
在命令行中键入：zoom命令。

命令: zoom
指定窗口角点，输入比例因子 (nX 或 nXP)，或
[全部(A)/中心点(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)] <实时>:
视图平移（pan命令）
Pan命令可以观看当前视图中的图形的不同部分，而不用改变缩放。
激活方法同zoom命令。
鸟瞰视图（aerial）
鸟瞰视图是观察图形的辅助工具，为可视化地平移和缩放提供了一个快捷的方法。
redraw命令
redraw从用于重画屏幕上的图像。当所见到的图形不完整时，可以使用此命令。
如果在同一地方画了两条线并擦去了一条，好像两条线都被擦去，这时激活redraw命令，第二条线就会再次显现。此命令可用于去除屏幕上无用的标记符号。重画屏幕上的图形对应于数据库内容的重新生成。
regen命令
regen命令用于重新生成屏幕上图形的数据。通常，如用redraw命令后的图形不能正确反映用户的图形时，应使用regen命令。

第六章　图形编辑

本章主要介绍三个方面的内容：
如何选取对象
图形编辑操作
查看和编辑对象特性
选择对象
AutoCAD的许多编辑命令会要求用户选择一个或多个对象进行编辑。当选择了对象之后，AutoCAD用虚线显示它们以示加亮。有多种不同的选择对象的方法，我们主要使用的是：直接选择（点选）、window(选择窗口)、crossing（交叉选择或右选窗口）这三种方法。
可以用选择窗口来选择对象。选择窗口是绘图区域中的一个矩形区域，在“选择对象”提示下指定两个角点即可定义此区域。角点指定的次序不同，选择的结果也不同。指定了第一个角点以后，从左向右拖动（选择窗口）仅选择完全包含在选择区域内的对象，从右向左拖动（交叉选择）可选择包含在选择区域内以及与选择区域的边框相交叉的对象。对象至少要有一部分是可见的，否则不能被选中。
通常情况下，必须用选择窗口包住整个对象才能选择该对象。但是，可以用选择窗口包住整个线型或线型的任意可见部分，从而选择非连续线型的对象。例如，如果一条直线的线型为点划线，那么用选择窗口包住一个或多个完整的点划就能选择整条线。
要在不规则形状的区域内选择对象，应该将它们包含在一个多边形选择窗口中。窗口多边形只选择它完全包含的对象，而交叉多边形可选择包含或相交的对象。通过指定点来划定区域，从而创建窗口。指定点的次序决定了定义的是窗口多边形还是交叉多边形。

选择不规则形状区域中的对象的步骤
1 在“选择对象”提示下输入 cp（交叉多边形）。
2 从左至右指定点，定义一块区域，该区域完全包含要选择的线条。
3 按 ENTER 键闭合多边形并完成选择。

使用选择栏可以很容易地从复杂图形中选择非相邻对象。选择栏是一条直线，可以选择它穿过的所有对象。下面的图例显示在电路板图上用选择栏选择多个部件的结果。

用选择栏选择非相邻对象的步骤
1 在“选择对象”提示下输入 f（栏选）。
2 指定选择栏点。
3 按 ENTER 键完成选择。

选择相邻或重叠的对象通常是很困难的。当对象是相邻的时，可以一次次地单击以便在选择的对象间循环切换，直至切换到要选择的对象。
循环切换选择对象的步骤

1 在“选择对象”提示下，按住 CTRL 键并选择一个尽可能接近要选择的对象的点。
2 重复单击定点设备，直到要选择的对象被亮显。
3 按 ENTER 键选定对象。

用“快速选择”或“对象选择过滤器”对话框，可以根据特性（如颜色）或对象类型过滤选择集。例如，只选择图形中所有红色的圆而不选择其他对象，或者选择除红色的圆以外的所有对象。
通过“快速选择”，可以根据指定的过滤条件快速定义一个选择集。用“对象选择过滤器”，可以命名和保存过滤器以供将来使用。
对于任何一种方法，如果想将颜色、线型或线宽作为过滤选择集的条件，都要首先考虑图形中对象的这些特性是否被设置为“随层”。例如，一个对象显示为红色是因为它的颜色被设置为“随层”，而图层的颜色是红色。要建立识别这类对象的过滤器，就需要设计一个过滤器，使它既能查看图层上已有的对象，又能查看颜色值为“随层”而非红色的对象。关于随层分配特性的详细信息，请参见使用图层。

对于局部打开的图形，“快速选择”不考虑未被加载的对象。
一旦创建了选择集，就可以用“对象特性”工具栏或“特性”窗口浏览或修改选定对象的特性。详细信息请参见编辑对象特性。
在下面的样例中，使用“快速选择”选择图形中的红色对象。

使用“快速选择”创建选择集的步骤

1 从“工具”菜单中选择“快速选择”。
2 在“快速选择”对话框的“应用到”下，选择“整个图形”。
3 在“对象类型”下，选择“所有图元”。
4 在“特性”下，选择“颜色”。
5 在“运算符”下，选择“= 等于”。
6 在“值”下，选择“红色”。
7 在“如何应用”下，选择“包括在新选择集中”。
8 选择“确定”。

AutoCAD 选择图形中所有红色的对象并关闭“快速选择”对话框。

快捷菜单 结束所有命令，在绘图区域中单击右键，然后选择“快速选择”。
可以使用“排除在新选择集之外”选项将对象排除在当前选择集外。在下面的图例中，将所有半径大于 1 的圆从已选择的对象中排除。

从选择集中排除对象的步骤

1 从“工具”菜单中选择“快速选择”。
2 在“快速选择”对话框的“应用到”下，选择“当前选择”。
3 在“对象类型”下，选择“圆”。
4 在“特性”下，选择“半径”。
5 在“运算符”下，选择“> 大于”。
6 在“值”下，输入 1。
7 在“如何应用”下，选择“排除在新选择集之外”。
8 选择“确定”。

快捷菜单 结束所有命令，在绘图区域中单击右键，然后选择“快速选择”。
也可以用“快速选择”把对象添加到当前选择集。在下面的例子中，保留当前选择集并把图形中所有包含以 bld1_ 为名称开头的超级链接的对象添加到当前选择集中。

添加对象到选择集的步骤

1 从“工具”菜单选择“快速选择”。
2 在“快速选择”对话框中，选择“附加到当前选择集”。
3 在“对象类型”下，选择“所有图元”。
4 在“特性”下，选择“超级链接”。
5 在“运算符”下，选择“* 通配符匹配”。
6 在“值”下，输入“bld1_*”。
7 在“如何应用”下，选择“包括在新选择集中”。
8 选择“确定”。

快捷菜单 结束所有命令，在绘图区域中单击右键，然后选择“快速选择”。
相关信息 FILTER 命名和保存过滤器并提供更复杂的过滤选项。

命名和保存已过滤的列表的步骤

1 在命令提示下输入 filter。
2 在“对象选择过滤器”对话框中，在“选择过滤器”下选择“直线”。
3 选择“添加至列表”。
4 在“另存为”下输入过滤器名称，例如 Linefilter。
5 选择“另存为”。
6 选择“应用”。

AutoCAD 应用该过滤器从而只能选择图形中的直线。如果用窗口选择对象，则 AutoCAD 把过滤器应用于窗口中的所有对象。

图形编辑

一、删除对象
可以使用所有有效的方法删除对象。

删除选择集的步骤

1 从“修改”菜单中选择“删除”。
2 使用窗口选择框选择要删除的对象。
3 按 ENTER 键。
命令行 ERASE
快捷菜单 选择要删除的对象，在绘图区域中单击右键，然后选择“删除”。
相关信息 OOPS 命令将恢复最近使用 ERASE 命令删除的所有对象。在“选择对象”提示下，输入 l（最后一个）将删除最后绘制的对象。

二、复制对象
复制对象可分为图形内复制和图形间复制，使用时根据需要而定。
要要在图形内复制对象，先要创建一个选择集并为副本对象指定起点和到达点。这些点分别称为基点和第二个位移点，可位于图形内的任何位置。
一次复制选择集的步骤

1 从“修改”菜单中选择“复制”。
2 选择要复制的对象并按 ENTER 键。
3 指定基点 (1)。
4 指定第二个位移点 (2)。

命令行 COPY
快捷菜单 选择要复制的对象，在绘图区域中单击右键，然后选择“复制选择”。

多次复制选择集的步骤

1 从“修改”菜单中选择“复制”。
2 选择要复制的对象并按 ENTER 键。
3 输入 m（重复）。
4 指定基点。
5 指定第二个位移点。
6 指定下一个位移点，继续插入副本对象或按 ENTER 结束命令。
命令行 COPY
快捷菜单 选择要复制的对象，在绘图区域中单击右键，然后选择“复制选择”。

三、阵列对象
　　　　　阵列对象分为矩形阵列和环形阵列。
　　　　　创建环形阵列的步骤

1 从“修改”菜单中选择“阵列”。
2 选择原对象 (1) 并按 ENTER 键。
3 输入 p（环形）。
4 指定阵列的中点 (2)。
5 输入阵列中元件的数目，其中包含原对象。
6 输入阵列要填充的角度，从 0 到 360。

角度的缺省设置为 360 度。

7 按 ENTER 键，按对象的排列顺序旋转对象。
命令行 ARRAY

创建矩形阵列的步骤

1 从“修改”菜单中选择“阵列”。
2 选择对象)。
3 输入 r（矩形）。
4 输入行数。
5 输入列数。
6 输入行间距。
7 输入列间距。

AutoCAD 根据由当前的旋转角定义的基线建立矩形阵列。该角度的缺省设置为零，因此矩形阵列的行和列与图形的 X 和 Y 轴正交。然而，可改变该角度并创建旋转的阵列。将捕捉旋转角设置为非零值可使屏幕十字光标相应地旋转。可以认为所有构造的矩形阵列都是与十字光标平行的。行与 X 十字线对齐，列与 Y 十字线对齐。
旋转矩形阵列的步骤

1 从“工具”菜单中选择“草图设置”。
2 在“草图设置”对话框中选择“捕捉和栅格”选项卡。
3 在“捕捉和栅格”选项卡中，在“角度”下输入旋转阵列的角度。
4 创建矩形阵列。

命令行 DSETTINGS
快捷菜单 在状态栏的“捕捉”上单击右键，然后选择“设置”。
系统变量 SNAPANG 改变阵列的旋转角度。

四、偏移对象

　　　　　偏移是创建一个选定对象的等距曲线对象，即创建一个与选定对象类似的新对象，并把它放在离原对象一定距离的位置。可以偏移直线、圆弧、圆、二维多段线、椭圆、椭圆弧、参照线、射线和平面样条曲线。偏移圆根据偏移方向创建更大或更小的圆，在圆周外侧偏移将创建更大的圆，在内侧偏移将创建更小的圆。

以指定的距离偏移对象的步骤

1 从“修改”菜单中选择“偏移”。
2 用定点设备指定偏移距离，或输入一个值。
3 选择要偏移的对象。
4 指定要偏移的边。
5 选择另一个要偏移的对象，或按 ENTER 键结束命令。

命令行 OFFSET
系统变量 OFFSETDIST 存储当前偏移值。OFFSETGAPTYPE 控制由于偏移多段线的各段直线段产生间隙时如何偏移。

偏移对象穿过一点的步骤

1 从“修改”菜单中选择“偏移”。
2 输入 t（通过）。
3 选择要偏移的对象。
4 指定偏移点 (1)。
5 按 ENTER 键结束命令。

　　　　OFFSET 不能用在三维面或三维对象上。
五、镜像对象
　　可围绕用两点定义的镜像轴线来创建对象的镜像。可以删除或保留原对象。镜像作用于与当前 UCS 的 XY 平面平行的任何平面。虽然可以在图纸空间创建视口对象的镜像，但这些操作对此对象的模型空间视图或模型空间中的对象没有任何影响。
　　　　　创建对象的镜像的步骤

1 从“修改”菜单中选择“镜像”。
2 用窗口（1 和 2）选择要创建镜像的对象。
3 指定镜像直线的第一点 (3)。
4 指定第二点 (4)。
5 按 ENTER 键保留原对象。

命令行 MIRROR
快捷菜单 选择要创建镜像的对象，在绘图区域中单击右键，然后选择“镜像”
　　　　　将文字镜像的命令：mirrtext
六、移动对象
　　移动对象仅仅是位置平移，而不改变对象的方向和大小。要非常精确地移动对象，请使用捕捉模式、坐标、夹点和对象捕捉模式。
　　　　　移动对象的步骤
1 从“修改”菜单中选择“移动”。
2 选择要移动的对象 (1)。
3 指定移动的基点 (2)。
4 指定第二个位移点 (3)。

命令行 MOVE
快捷菜单 选择要移动的对象，在绘图区域中单击右键，然后选择“移动”。
七、旋转对象
　　通过选择一个基点和一个相对或绝对的旋转角可以旋转对象。指定一个相对角度将从对象当前的方向以相对角度围绕基点旋转对象。对象是按逆时针还是按顺时针旋转，取决于“单位控制”对话框中“方向控制”设置。指定一个绝对角度会从当前角度将对象旋转到新的绝对角度。
旋转对象的步骤

1 从“修改”菜单中选择“旋转”。
2 选择要旋转的对象 (1)。
3 指定旋转的基点 (2)。
4 指定旋转角度 (3)。

命令行 ROTATE
快捷菜单 选择要旋转的对象，在绘图区域中单击右键，然后选择“旋转”。
相关信息 UNITS 设置对象旋转的方向。
八、按比例操作对象
　　利用比例因子缩放将改变选定对象的所有尺寸。比例因子大于 1 时将放大对象，比例因子小于 1 时将缩小对象。下例用 0.5 比例因子缩放块，使其尺寸减少到原先的一半。

利用比例因子缩放选择集的步骤

1 从“修改”菜单中选择“比例”。
2 选择要缩放的对象 (1)。
3 指定基点 (2)。
4 输入0 .5（比例因子）。

命令行 SCALE
快捷菜单 选择要比例缩放的对象，在绘图区域中单击右键，然后选择“缩放”。
九、拉伸对象
　　拉伸对象，首先要为拉伸指定一个基点，然后指定两个位移点。也可以用交叉选择框选择对象，并将对象捕捉、夹点捕捉、栅格捕捉和相对坐标输入与夹点编辑结合起来进行精确拉伸。

拉伸对象的步骤

1 从“修改”菜单中选择“拉伸”。
2 用交叉选择框选择对象（1 和 2）。
3 指定基点 (3)。
4 指定位移点 (4)。
十、拉长对象
　　可以改变圆弧的角度，也可以改变非闭合的直线、圆弧、非闭合多段线、椭圆弧和非闭合样条曲线的长度。结果与延伸和修剪相似。可用多种方法改变长度：
动态拖动对象的端点
指定角度或指定新的长度作为总长度的百分比
指定一个增加的长度或根据对象端点测量的角度
指定对象的总绝对长度或包含角

通过拖动修改对象长度的步骤

1 从“修改”菜单中选择“拉长”。
2 选择对象，或输入 dy 进入动态拖动模式。
3 选择要拉长的对象。
4 拖动端点接近选择点，用任何点输入方法指定一个新端点。

命令行 LENGTHEN
十一、修剪
　　可以在一个或多个对象定义的边上精确地修剪对象。作为边界的边或剪切边定义的对象不能与正在修剪的对象相交，可以修剪到隐含交点。剪切边可以是直线、圆弧、圆、多段线、椭圆、样条曲线、构造线、射线和图纸空间中的视口。对于宽多段线，剪切是沿着中心线进行的。

修剪墙相交部分的步骤

1 从“修改”菜单中选择“修剪”。
2 用交叉选择（1 和 2）选择剪切边，按 ENTER 键。
3 选择要修剪的部分 (3)，按 ENTER 键。

命令行 TRIM
十二、延
